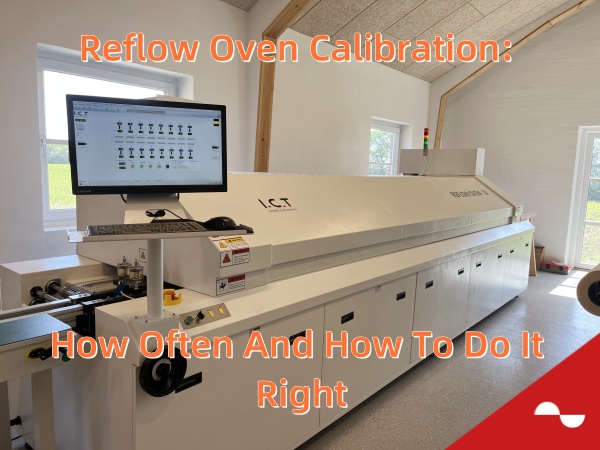

Calibração do forno de reflexão: com que frequência e como fazê -lo certo

Você deve executar a calibração do forno de reflexão em intervalos específicos . Verifique o perfil toda semana e marque a calibração com frequência, pois é considerada uma prática recomendada. Manter um cronograma por escrito ajuda a controlar cada etapa do refluxo, reduzindo erros de solda e auxiliando no rastreamento e auditorias. A calibração regular do forno de reflexão garante que seu processo de reflexão permaneça dentro de diretrizes estritas, resultando em produtos de maior qualidade que duram mais. Sempre consulte seu fornecedor de forno de reflexão para obter conselhos - eles podem fornecer dicas adaptadas às suas necessidades de produção.

Takeaways -chave

· Verifique seu perfil de forno de reflexão a cada semana. Isso ajuda a encontrar pequenas mudanças mais cedo. Também mantém as juntas de solda fortes. - Use Profilers térmicos de vários canais com termopares. Essas ferramentas fornecem dados de temperatura corretos em suas placas. - Calibre zonas de temperatura, fluxo de ar e velocidade do transportador com cuidado. Isso garante que o aquecimento seja par e pare os defeitos. - Mantenha bons registros de todo o trabalho de calibração e manutenção. Isso ajuda a passar as auditorias e melhorar a qualidade. - Siga um cronograma de manutenção regular. Isso interrompe os problemas e ajuda o seu forno a suportar mais tempo.

Por que a calibração do forno refúgio é importante

Qualidade de solda

Você precisa do seu forno de reflexão para ser definido para fazer juntas de solda fortes. Se você não verificar a calibração com frequência, suas placas podem ter problemas. Alguns problemas comuns são:

· A falha do aquecedor pode fazer a temperatura subir e descer. Isso pode deixar a solda inacabada ou queimar peças.

· Transportador SMT A deriva da calibração pode aquecer as coisas da maneira errada. Isso pode fazer com que a solda seja a ponte ou as peças racharem.

· Problemas de fluxo de ar podem tornar o calor irregular. Isso pode levar a bolas de solda, pontos abertos ou muito solda.

· As falhas do sistema de refrigeração podem esfriar as coisas muito rápidas ou desigualmente. Isso pode causar rachaduras, choques ou camadas para descascar.

· Transportador SMT As peças podem se desgastar e aquecer mais algumas áreas. Isso pode causar mais problemas de solda.

Você pode interromper esses problemas verificando seu perfil de refluxo toda semana . Isso ajuda o processo de solda a fazer melhores montagens de PCB com menos erros.

Confiabilidade do processo

Um forno de reflexão que está definido funciona da mesma forma sempre. Você não fica com pontos quentes ou frios que podem prejudicar peças. A boa calibração mantém a temperatura segura para suas peças. Isso ajuda você a criar mais bons quadros e desperdiçar menos. Você não precisa corrigir tantos erros. Manter o perfil estável ajuda a fazer juntas de solda fortes. Essas articulações duram através do calor e do estresse.

Dica: use ferramentas especiais para assistir a cada zona do forno e alterar as configurações, se necessário. Isso ajuda sua linha SMT a permanecer bem e estável.

Conformidade

Você deve seguir as regras que dizem que você deve manter registros de calibração e perfil térmico. Os padrões do IPC, ISO 14971, e grupos como o FDA, a FCC e o UL querem que você mantenha esses registros. Esses registros ajudam você a rastrear problemas e melhorar. Bons registros também fortalecem seu programa de qualidade e ajudam a passar as auditorias.

Cronograma de calibração regular

Frequência de calibração

Você precisa fazer um plano de calibração regular. Isso mantém seu processo de reflexão estável e confiável . Verifique o perfil de temperatura toda semana. Use gráficos de controle para encontrar problemas mais cedo. Quando você verifica muito o seu forno, você pega pequenas mudanças rapidamente. Isso ajuda suas articulações de solda a permanecerem fortes. Suas placas serão as mesmas todas as vezes.

Com que frequência você calibra depende de algumas coisas:

· Requisitos do produto : se você fabricar peças médicas ou aeroespaciais, calibre com mais frequência . Alguns trabalhos precisam de calibração a cada seis meses. Se seus produtos não forem tão críticos, você pode esperar até 18 meses.

· Uso do forno : se você usar seu forno de reflexão o dia todo, verifique com mais frequência. Se você usar menos, poderá esperar mais.

· Estabilidade do processo : se o seu forno mantiver bem as configurações, você poderá esperar mais tempo. Se você vir grandes mudanças, calibre mais cedo.

· Diretrizes do fabricante : sempre leia o manual do seu forno. A maioria dos fabricantes diz para calibrar uma vez por ano.

· Volume de produção : se você fizer muitas placas, calibre com mais frequência. Mais placas significam mais desgaste e mais desvio.

Dica: verifique o perfil térmico toda semana. Verifique a velocidade do transportador todos os dias. Use uma régua e cronômetro para o transportador. Este passo fácil pode interromper grandes problemas.

Aqui está uma tabela que mostra o que afeta a frequência de calibração:

Você deve usar o Controle de Processo Estatístico (SPC) para assistir à sua calibração do forno de reflexão. O SPC permite gravar perfis de temperatura com muitos termopares. Você pode ver tendências no máximo de temperatura, tempo de absorção e tempo de reflexão. Isso ajuda a identificar a deriva e a manter seu processo estável. Os sistemas automatizados podem traçar esses números em tempo real . Eles o alertam se algo estiver errado, para que você possa corrigi -lo antes de obter defeitos.

A calibração de sinais é necessária

Você precisa procurar sinais que seu forno de reflexão precisa de calibração. Aqui estão os sinais mais comuns:

1. Você vê deriva de temperatura ou calor irregular acima de ± 5 ° C.

2. O forno não segue o perfil de temperatura definido.

3. O sistema de controle é instável ou mostra grandes mudanças.

4. Os testes de repetibilidade fornecem resultados diferentes, como alteração de curvas de temperatura ou qualidade da articulação de solda.

5. Você vê mais defeitos conjuntos de solda ou problemas de qualidade durante o teste de carga total.

6. Os testes de não carga e carga completa mostram temperatura ou transferência de calor diferentes.

7. As verificações de manutenção mostram peças ou acúmulo gastos que prejudicam o desempenho.

NOTA: Se você vir algum desses sinais, agende a calibração do forno de reflexão imediatamente. A calibração e manutenção regulares mantêm seu processo constante e suas placas confiáveis.

Sempre assista ao seu perfil térmico de perto. Se você vir mudanças, aja rápido. Isso ajuda a parar de defeitos caros e mantém sua linha funcionando bem.

Perfil e SMT Refluir verificações do perfil do forno

Fonte da imagem: pexels

Ferramentas de perfil

Você precisa das ferramentas certas para verificar o perfil do seu forno de reflexão. Um perfil térmico fornece dados precisos sobre como seu forno aquece suas placas. Os especialistas do setor recomendam perfiladores multicanais, como a série KIC X5 ou Bathrive . Essas ferramentas medem a temperatura em muitos pontos em sua placa, fornecendo uma imagem completa do seu perfil de forno de reflexão SMT. Você deve usar perfis que possam lidar com calor alto e uso repetido. Anexe termopares às placas de teste em pontos -chave. Certifique -se de usar alívio de tensão nos fios para que eles não se soltem durante a corrida.

Os perfiladores ajudam a rastrear as taxas de rampa, os tempos de imersão e as temperaturas máximas . Você pode usar gráficos de controle para detectar tendências ou desvios em seu perfil. Até os dataloggers de baixo custo podem ajudar, mas os perfiladores de vários canais oferecem os melhores resultados para os eletrônicos modernos. Sempre verifique a condição física de suas placas de perfil e termopares para manter seus dados confiáveis.

Dica: use ferramentas robustas de perfil em vez de placas de produção reais. Isso protege seus produtos e fornece resultados repetíveis.

Tempo acima do refluxo

O tempo acima do refluxo, também chamado de tempo acima do Liquidus (TAL) , é uma parte essencial do seu perfil. Você deve garantir que sua pasta de solda derrete e mexa as pistas e as almofadas. Se o tal é muito curto, você obtém articulações fracas. Se for muito longo, você corre o risco de danificar peças. A maioria das pastas de solda precisa de um tal entre 45 e 90 segundos , com temperaturas da zona de reflexão de 230 ° C a 250 ° C.

Para verificar seu perfil a cada semana, siga estas etapas:

1. Anexe termopares à sua placa de teste usando solda ou epóxi.

2. Use alívio de tensão para manter os fios seguros.

3. Coloque os termopares em diferentes pontos e em vários componentes.

4. Execute a placa pelo forno e registre os dados de temperatura.

5. Analise o perfil térmico para taxas de rampa, temperatura de pico e tal.

6. Compare seus resultados com as especificações de pasta de solda e componentes.

7. Ajuste suas configurações de refluxo, se necessário, e repita a verificação.

Você sempre deve verificar o seu perfil SMT reflexão após qualquer alteração de manutenção ou receita. Isso mantém seu processo estável e suas placas confiáveis.

Etapas de calibração

Zonas de temperatura

Você deve verificar cada zona de temperatura no seu forno de reflexão para manter seu processo estável. Comece configurando seu perfil térmico com vários termopares. Coloque esses sensores em pontos diferentes em um teste PCB. Esta etapa ajuda a ver se cada zona esquenta conforme o esperado. Cada zona deve corresponder à temperatura definida dentro de uma faixa apertada, geralmente ± 2 ° C. Se você encontrar uma zona muito quente ou muito fria, ajuste as configurações do aquecedor. Repita o teste até que todas as zonas atinjam as temperaturas alvo.

Você também deve observar problemas comuns durante a calibração do forno de reflexão. Às vezes, você pode ver problemas de perfil térmico , como zonas que não atingem a temperatura certa ou o aquecimento muito rapidamente. Esses problemas podem causar articulações de solda fracas ou de dano. Para corrigir isso, sempre use suas ferramentas de perfil e verifique as taxas de aceleração, imersão e resfriamento. Ajustar o perfil em cada zona ajuda a evitar defeitos e mantém suas placas confiáveis.

Dica: documente as configurações e resultados da sua zona após cada calibração. Esse registro ajuda a identificar tendências e corrigir problemas mais rapidamente na próxima vez.

Fluxo de ar e Transportador SMT

O fluxo de ar e a velocidade do transportador desempenham um grande papel na qualidade do refluxo. O fluxo de ar desigual pode causar pontos quentes ou frios, o que leva a uma solda baixa. Você precisa calibrar o fluxo de ar para que o ar quente se mova uniformemente pelo forno. Use seu perfil térmico novamente. Prenda termopares a um teste PCB e execute -o através do forno. Observe os dados de temperatura em tempo real. Se você vir grandes diferenças entre os sensores, ajuste os ventiladores de fluxo de ar até que o calor se espalhe uniformemente.

Transportador SMT A velocidade controla quanto tempo o seu PCB permanece em cada zona. Se o transportador se mover muito rápido, a placa poderá não atingir a temperatura certa. Se se mover muito lento, as peças podem superaquecer. Para calibrar, defina a velocidade do transportador e execute seu teste PCB. Verifique o perfil térmico para ver se a placa gasta tempo suficiente na zona de refluxo. Ajuste a velocidade conforme necessário e repita o teste até obter os resultados certos.

Aqui está um processo passo a passo simples para o fluxo de ar e a calibração do transportador :

1. Anexe termopares a um teste PCB em pontos -chave.

2. Conecte o Profiler para registrar dados de temperatura.

3. Defina seu perfil térmico alvo.

4. Execute o forno e observe as leituras de temperatura.

5. Ajuste os ventiladores do fluxo de ar para consertar pontos quentes ou frios.

6. Altere a velocidade do transportador para controlar o tempo em cada zona.

7. Repita o teste até ver aquecimento uniforme.

8. Inspecione as juntas de solda para confirmar bons resultados.

Nota: sempre use o teste PCB s que corresponda às suas placas reais. Isso torna sua calibração mais precisa e ajuda a evitar surpresas na produção.

Análise de dados

Depois de coletar seus dados de calibração, você precisa analisá -los com cuidado. Comece limpando seus dados. Remova todas as leituras duplicadas ou ruins. Esta etapa garante que seus resultados sejam confiáveis. Em seguida, use seu software Profiler para plotar as curvas de temperatura. Procure tendências, como zonas que aquecem muito lentamente ou esfriam muito rápido.

Você pode usar métodos avançados para obter resultados ainda melhores. Alguns engenheiros usam modelos neuro-fuzzy ou memória associativa difusa para prever como o forno se comportará. Essas ferramentas ajudam você a controlar o processo e tomar melhores decisões. O processo de hierarquia analítica (AHP) pode ajudá -lo a comparar diferentes configurações e escolher a melhor. Ele usa matrizes de julgamento e verificações para consistência, para que você saiba que suas escolhas fazem sentido.

A análise de dados também ajuda a identificar problemas antes que eles piorem. Ao rastrear seus resultados de calibração ao longo do tempo, você pode ver se uma zona começa a desviar ou se o transportador diminui. Isso permite corrigir os problemas mais cedo e manter seu processo de reflexão estável. A boa análise de dados suporta a melhoria contínua e ajuda a atender aos padrões do setor.

Dica: use gráficos e gráficos para compartilhar seus resultados com sua equipe. Os dados visuais facilitam a identificação de tendências e explicam suas descobertas.

Manutenção e registros

Manutenção preventiva

Você precisa cuidar do seu forno de reflexão para mantê -lo funcionando bem. Um bom plano de manutenção ajuda a interromper os problemas repentinos e continua a calibração corretamente. Aqui estão algumas coisas importantes a fazer:

· Calibrar os sensores de temperatura frequentemente para que o forno aqueça à direita.

· Verifique e altere os elementos de aquecimento para manter o calor uniforme.

· Limpe a câmara do forno para parar de poeira e calor irregular.

· Cuide do sistema de refrigeração para que as peças não fiquem muito quentes.

· Calibre os perfis de temperatura frequentemente para uma boa solda.

· Ensine os trabalhadores como usar e cuidar do forno.

· Anote todo o trabalho de manutenção e calibração.

Você deve fazer esses trabalhos em um cronograma regular. A tabela abaixo mostra quando fazer cada trabalho:

Dica: manter o forno limpo e em um local estável ajuda a funcionar melhor e durar mais.

Documentação

Você precisa escrever toda vez que fizer manutenção ou calibração no seu forno de refluxo. Mantenha toras com perfis de temperatura, horários e quaisquer alterações que você faça. Coloque os rótulos de calibração no forno para que você possa vê -los facilmente. Salve seus registros em um sistema de computador que se conecta ao seu programa de qualidade. Isso ajuda a passar as auditorias e mostrar que você segue as regras.

Quando você tem uma auditoria, precisa mostrar logs, perfis térmicos e notas de inspeção . Use uma placa de calibração especial e salve seus dados para posteriormente. Cuide da sua placa de perfil 'Golden ' para obter os mesmos resultados a cada vez. Os registros digitais facilitam a localização e a verificação de seus dados, o que ajuda a manter seu processo estável.

Nota: Se você não mantiver bons registros, poderá falhar em auditorias, perder certificações e obter juntas de solda ruins. Sempre mantenha seus registros atualizados.

Você torna o seu processo SMT melhor, verificando o forno com frequência. Se você verificar o perfil toda semana, poderá encontrar problemas mais cedo. Isso ajuda seu forno a funcionar bem. Cuidar do seu forno e escrever o que você faz ajuda a alcançar seus objetivos de qualidade.

· Verificar o perfil geralmente mantém o calor uniforme e encontra problemas antes de piorar.

· Cuidar do seu painel e perfil interrompe dados ruins e juntas fracas.

· Assistir a cada parte do perfil significa que você recebe menos erros e cometido menos consertar.

· Manter o perfil estável ajuda seus dispositivos a durar mais tempo e deixam os clientes felizes.

Se você fizer essas coisas o tempo todo, sua solda funcionará bem e seus produtos são sempre bons.

Perguntas frequentes

Com que frequência você deve verificar seu perfil de forno de refluxo?

Você deve verificar seu perfil toda semana . Isso ajuda você a obter pequenas mudanças antes que elas causem grandes problemas. Verificações semanais mantêm seu processo de solda estável e confiável.

Quais ferramentas você precisa para medição precisa do perfil?

Você precisa de um perfil térmico com vários canais. Anexe termopares a uma placa de teste. Essa configuração oferece um perfil completo das zonas de temperatura do seu forno e ajuda a identificar qualquer deriva.

Por que o perfil muda com o tempo?

Peças dentro do seu forno podem se desgastar ou ficar sujas. Isso pode mudar como o calor se move através do forno. As verificações regulares de perfil ajudam você a encontrar essas alterações mais cedo e manter seu processo no controle.

O que você deve fazer se o seu perfil não corresponder ao destino?

Primeiro, revise seus dados do Profiler. Ajuste as configurações do forno, como a temperatura da zona ou a velocidade do transportador. Execute outra verificação de perfil. Repita até que seu perfil corresponda ao alvo para a pasta e componentes da solda.

Você pode usar o mesmo perfil para placas diferentes?

Não, você não deve usar o mesmo perfil para cada placa. Cada placa possui diferentes peças e layouts. Você precisa criar um perfil exclusivo para cada novo produto para obter os melhores resultados.
