A maioria das PCBA fábricas não escolhe a máquina de raios X errada - elas escolhem a máquina certa para o problema errado.
Não existe um único “melhor” sistema de raios X para inspeção PCBA, apenas aquele que realmente corresponde aos defeitos que você precisa expor, ao volume de produção que você executa e à confiabilidade que seus produtos devem alcançar.
Compreender como a Inspeção por Raios X funciona na eletrônica é a diferença entre investir em uma ferramenta de inspeção poderosa e pagar por recursos que você nunca usará de fato.
Muitos compradores abordam a seleção de raios X comparando especificações – maior resolução, maior ampliação, modos mais avançados. Na realidade, é aqui que começam os erros dispendiosos.

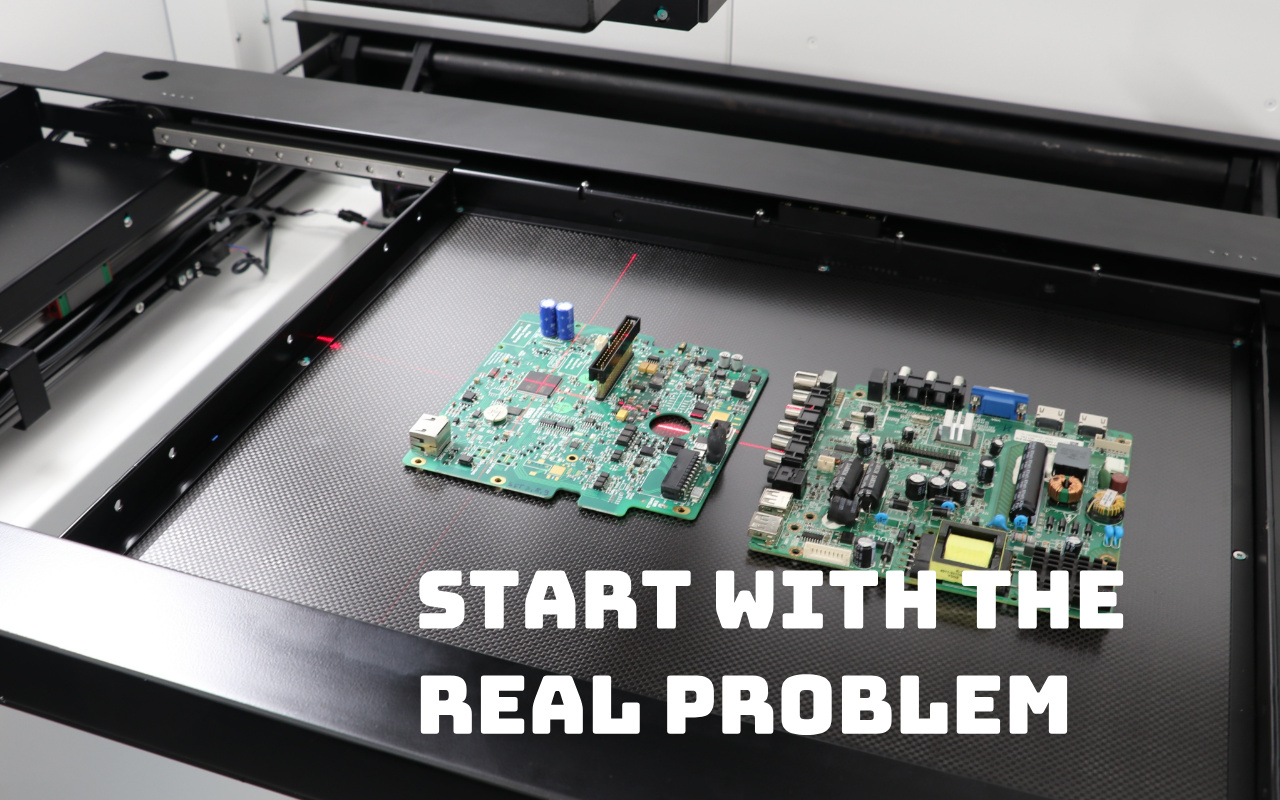

Uma máquina de raios X não deve ser escolhida pelo que ela pode fazer em teoria, mas pelos problemas específicos de inspeção que sua linha PCBA enfrenta na produção diária. Quando a ferramenta não corresponde ao problema, o resultado é um gasto excessivo em recursos não utilizados ou a falta de defeitos que realmente importam.

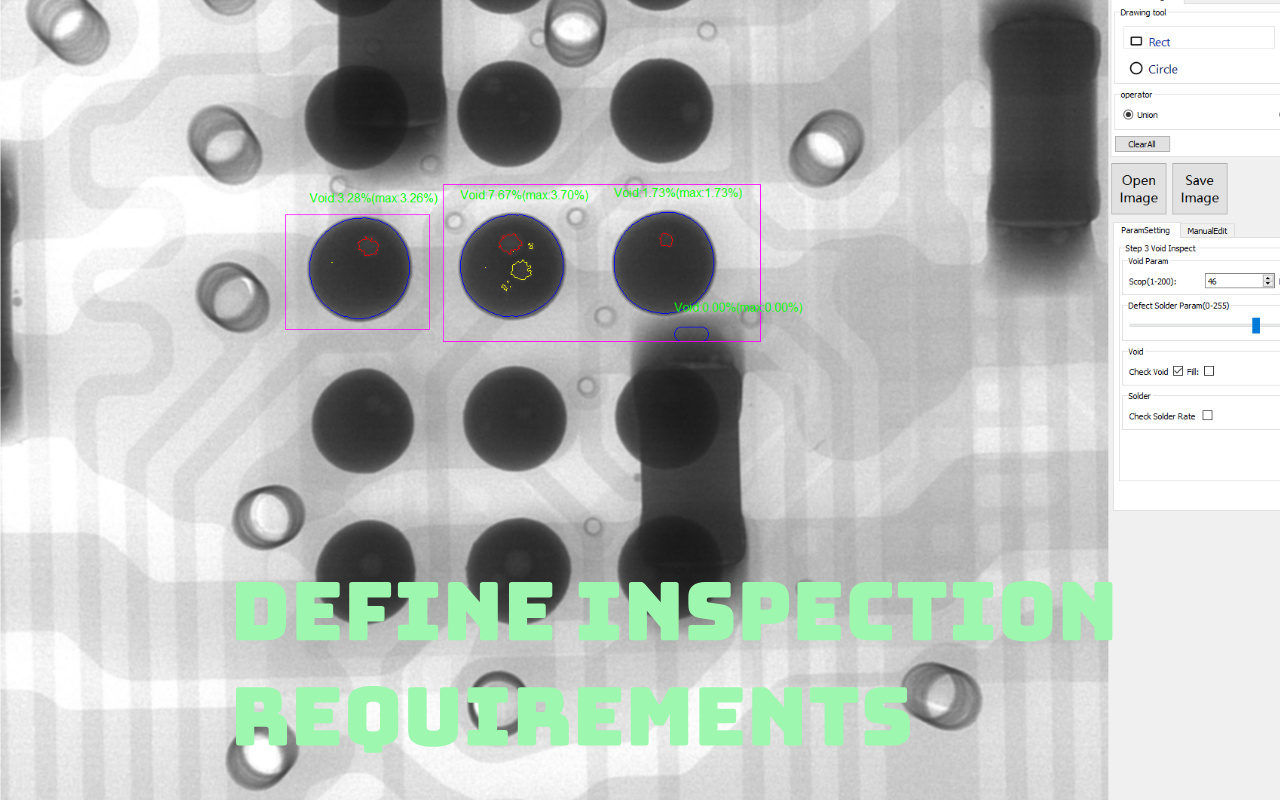

Antes de analisar modelos ou especificações, você deve primeiro definir por que a inspeção por raios X é necessária em seu processo.
Se o seu objetivo é quantificar a micção BGA na produção e garantir a conformidade com os critérios de aceitação do IPC, a repetibilidade e a consistência da medição são essenciais. O sistema deve fornecer resultados estáveis e comparáveis entre turnos, operadores e lotes de produtos.
A análise de falhas é uma tarefa completamente diferente. Ao investigar placas devolvidas ou defeitos raros, como cabeça no travesseiro ou microfissuras, a flexibilidade e a alta ampliação tornam-se mais importantes que a velocidade. Nesse caso, a capacidade de explorar áreas problemáticas inesperadas é mais importante do que o rendimento automatizado.
A inspeção por raios X em linha concentra-se no controle de qualidade em tempo real . Cada placa é inspecionada, os defeitos são detectados imediatamente e os problemas do processo podem ser corrigidos antes que aumentem – uma abordagem adequada à produção de alto volume.
Os sistemas de raios X off-line têm uma finalidade diferente. Eles são ideais para inspeção de amostragem, validação de NPI e solução de problemas detalhada onde a profundidade da inspeção e o controle do operador superam o tempo de ciclo. Para muitas fábricas, a inspeção off-line oferece o melhor equilíbrio entre custo e conhecimento.
A fabricação de alto volume exige rigorosamente tempo de ciclo, automação e consistência. Qualquer etapa de inspeção que atrase a linha rapidamente se torna um gargalo.
Em vez disso, os ambientes de NPI e de produção de baixo volume valorizam a adaptabilidade. A capacidade de lidar com mudanças frequentes de projeto, tamanhos variados de placas e diferentes tipos de componentes — sem reprogramação constante — costuma ser mais importante do que a velocidade bruta.
Ignorar esta etapa é a maneira mais rápida de pagar a mais por recursos que você raramente usará. Antes de comparar especificações ou configurações de sistema, você precisa ter uma ideia clara da aparência de suas placas e onde existem riscos reais. A seleção eficaz de raios X sempre começa com o mapeamento da complexidade do produto para os requisitos de inspeção.
Diferentes pacotes de componentes apresentam desafios de inspeção muito diferentes. Dispositivos com terminação inferior, como BGA, CSP e LGA, exigem visualização clara das esferas de solda e medição confiável de vazios. Os pacotes QFN com grandes almofadas térmicas exigem cálculo preciso da porcentagem de vazios em amplas áreas de solda, em vez da simples detecção de presença. ICs de passo fino e juntas de solda através do orifício, por outro lado, dependem mais da capacidade de penetração e do contraste da imagem para revelar solda insuficiente, ponte ou preenchimento de barril incompleto.
Como cada tipo de componente sobrecarrega o sistema de inspeção de uma maneira diferente, a combinação de pacotes em suas placas determina diretamente quanta resolução, capacidade de inclinação e reconstrução de TC você realmente precisa.
Nem todos os defeitos detectáveis apresentam o mesmo risco. Para a maioria dos fabricantes de PCBA, os defeitos que realmente afetam a confiabilidade a longo prazo incluem vazios excessivos ou irregulares nas juntas de solda BGA, aberturas de cabeça no travesseiro que levam a falhas intermitentes, pontes ocultas ou solda insuficiente sob os componentes com terminação inferior e preenchimento inadequado do cilindro do orifício passante.
Os padrões da indústria, como o IPC-7095, permitem uma certa porcentagem de vazios dependendo da classe de aplicação, o que significa que a inspeção deve ser precisa o suficiente para medir, e não apenas detectar, os vazios. Ao mesmo tempo, muitos desses defeitos não exigem automaticamente uma inspeção completa por TC 3D. Em muitos casos, visualizações angulares bem escolhidas e métodos de medição consistentes são suficientes para fazer julgamentos confiáveis sem o custo e o tempo de ciclo da tomografia completa.

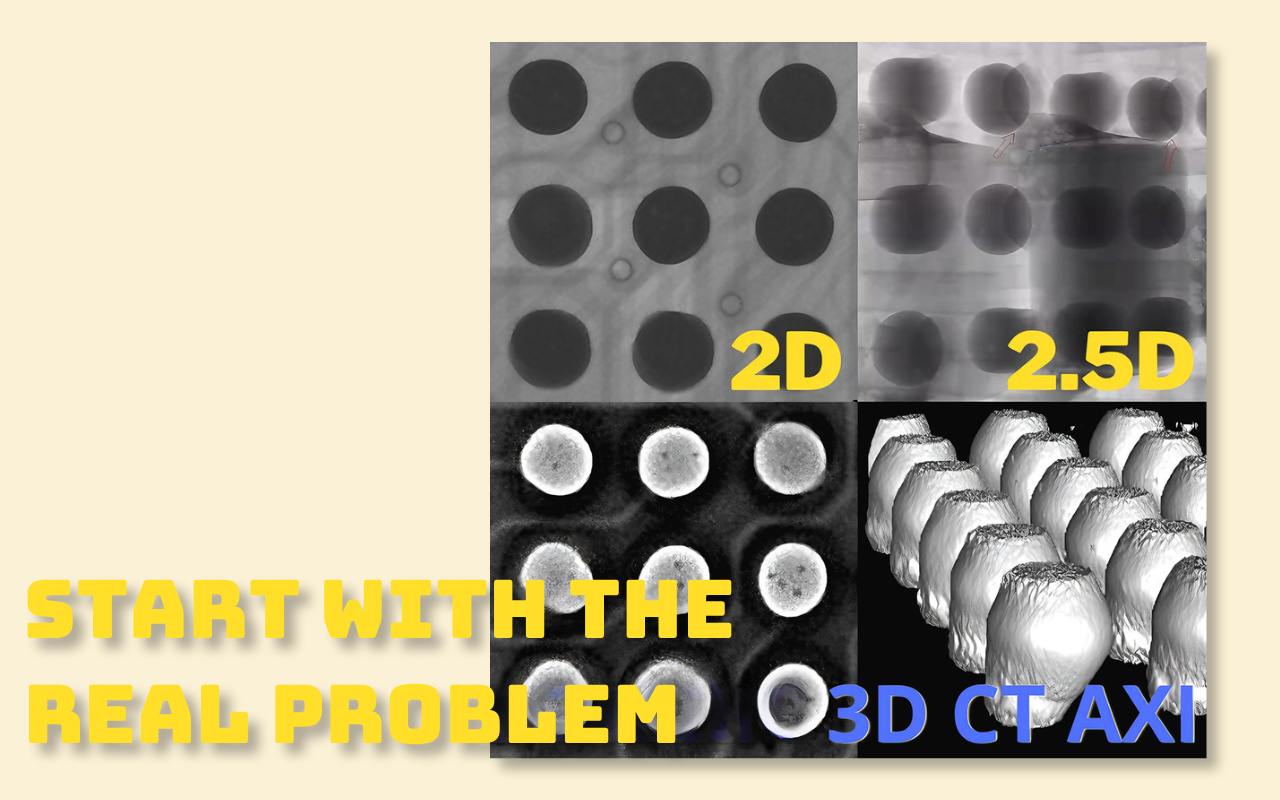

A tecnologia de inspeção que você escolher determinará a maior parte da sua satisfação a longo prazo com o sistema, bem como uma parte significativa do seu custo total. A chave não é escolher a tecnologia mais avançada disponível, mas combinar o nível de inspeção com os defeitos que você realmente precisa controlar.
A inspeção por raios X 2D tem um bom desempenho para detecção básica de vazios, avaliação de juntas de solda de camada única e análise de falhas, onde resultados rápidos são mais importantes do que informações profundas. É comumente usado em produção de volume baixo a médio, ambientes sensíveis a custos ou laboratórios de engenharia onde a flexibilidade e a velocidade superam a necessidade de reconstrução volumétrica completa. Suas vantagens são rápida velocidade de inspeção, operação simples e menor custo de entrada.
O raio X 2,5D adiciona percepção de profundidade inclinando o detector ou a amostra para criar visualizações oblíquas. Isto torna possível localizar vazios, identificar separações ocultas de juntas e avaliar melhor os defeitos relacionados ao eixo Z sem a perda de tempo da tomografia computadorizada completa. Para muitas linhas SMT, especialmente aquelas que utilizam placas dupla-face ou que enfrentam riscos ocasionais de colisão, a inspeção 2,5D fornece o melhor equilíbrio entre profundidade de inspeção, rendimento e custo.
A tomografia computadorizada totalmente 3D é mais apropriada quando a precisão da inspeção não pode ser comprometida. As aplicações em eletrônica automotiva, médica ou aeroespacial geralmente exigem quantificação precisa de vazios em estruturas de solda complexas e reconstrução completa camada por camada para validação do processo. Embora a TC 3D ofereça clareza e confiança de medição incomparáveis, ela acarreta custos de sistema mais elevados e tempos de digitalização mais lentos, tornando-a mais adequada para produção de alta confiabilidade ou desenvolvimento de processos avançados, em vez de inspeção de rotina em cada placa.

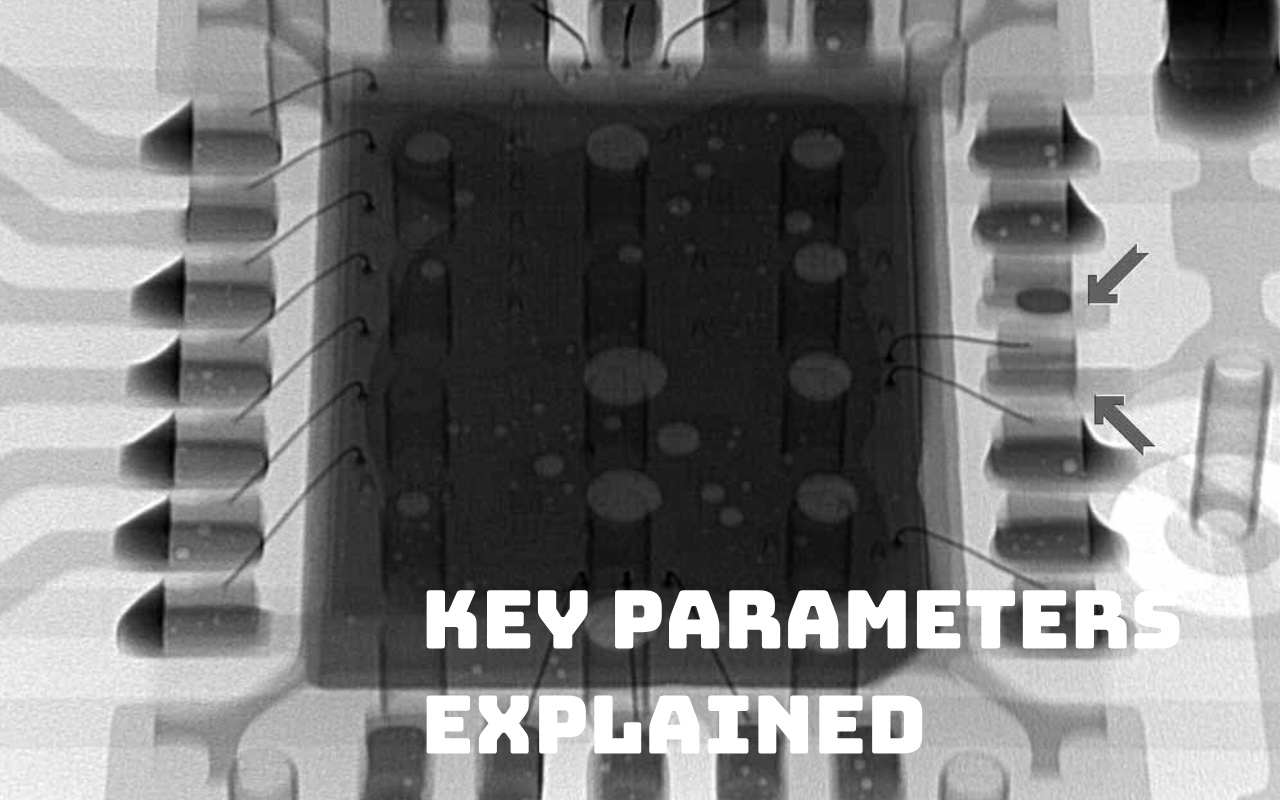

As folhas de especificações geralmente enfatizam números extremos, mas o desempenho dos raios X no mundo real depende de quão bem os parâmetros principais são equilibrados. Concentrar-se em uma única especificação principal geralmente leva a custos mais elevados, sem benefícios mensuráveis de inspeção. Compreender como esses parâmetros interagem é fundamental para escolher um sistema com desempenho confiável na produção diária PCBA.
Para a maioria das tarefas de inspeção BGA, uma resolução na faixa de 3–5 μm já é suficiente, especialmente para arremessos de bola de 0,4 mm e superiores. Neste nível, problemas de esvaziamento, colapso e a maioria das anormalidades nas juntas de solda são claramente visíveis e mensuráveis.
A resolução submícron torna-se útil apenas na inspeção de estruturas extremamente finas ou na condução de análises avançadas de falhas. Na inspeção PCBA de rotina, muitas vezes introduz compensações que superam os seus benefícios. Uma resolução mais alta normalmente reduz o campo de visão, aumenta o tempo de varredura e aumenta significativamente o custo do sistema sem proporcionar ganhos proporcionais na capacidade de detecção de defeitos.
A ampliação geométrica melhora a visibilidade dos detalhes, mas sempre prejudica o campo de visão. À medida que a ampliação aumenta, a área de inspeção visível diminui, o que significa que são necessárias mais imagens para cobrir a mesma placa.
Para PCBs grandes ou complexos, a ampliação excessiva pode aumentar drasticamente o tempo de inspeção e reduzir o rendimento. O objetivo prático não é maximizar a ampliação, mas selecionar um nível que resolva claramente os defeitos alvo e, ao mesmo tempo, permita uma cobertura eficiente de toda a área de inspeção.
A potência do tubo determina quão bem os raios X penetram nos materiais, mas mais potência não significa automaticamente melhores imagens. Níveis de kV mais altos são úteis para placas espessas e multicamadas, projetos com alto teor de cobre ou componentes com blindagem e dissipadores de calor.
Para a maioria das aplicações PCBA, uma faixa de potência do tubo de 90–130 kV fornece um equilíbrio eficaz entre penetração e contraste de imagem. Exceder essa faixa muitas vezes reduz o contraste em juntas de solda finas, tornando os vazios e defeitos sutis mais difíceis de distinguir, em vez de mais fáceis. Em muitos casos, a potência excessiva do tubo degrada a qualidade da inspeção em vez de melhorá-la.
O local onde um sistema de raios X é colocado no fluxo de produção tem um impacto direto no rendimento, na estratégia de inspeção e no retorno do investimento. Embora o raio X em linha seja frequentemente visto como o objetivo final, não é automaticamente a escolha certa para todas as fábricas.
Os sistemas de raios X off-line oferecem o mais alto nível de flexibilidade. Eles podem lidar com uma ampla variedade de tamanhos de placas, tipos de produtos e tarefas de inspeção sem interromper o equilíbrio da linha. Com menor investimento inicial, requisitos de manutenção mais simples e acesso mais fácil ao operador, os sistemas off-line são adequados para inspeção de amostragem, validação de NPI e solução de problemas detalhada.
Para muitas fábricas, especialmente aquelas que operam produtos mistos ou volumes moderados, o raio X off-line fornece toda a capacidade de inspeção necessária sem introduzir novos gargalos ou restrições de layout.
A inspeção por raios X em linha torna-se valiosa quando o volume de produção é alto e consistente, normalmente acima de 10.000 placas por mês, e quando é necessário feedback imediato para evitar a propagação de defeitos. Nestes casos, a inspeção automatizada de cada placa pode reduzir significativamente o retrabalho posterior e melhorar a estabilidade do processo.
No entanto, os sistemas em linha também acarretam custos mais elevados, maiores requisitos de espaço físico e limitações rigorosas de tempo de ciclo. Para produção de médio ou baixo volume, esses fatores geralmente superam os benefícios, tornando a radiografia em linha um investimento excessivo em vez de um ganho de produtividade.

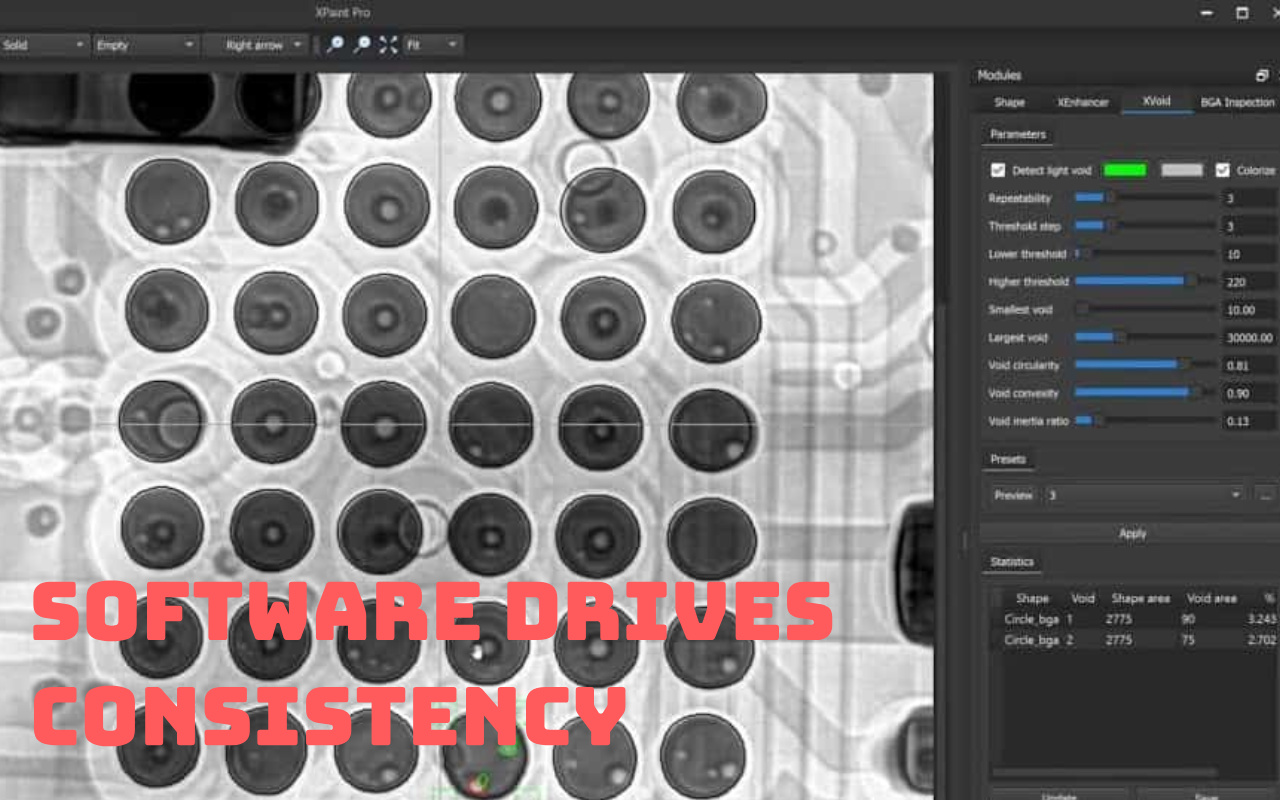

Mesmo os melhores tubos ópticos e de raios X oferecem valor limitado sem software inteligente por trás deles. Na inspeção diária PCBA, o software determina quão consistentemente os defeitos são identificados, quanto os resultados dependem da experiência do operador e quão úteis os dados de inspeção se tornam além de uma única aprovação ou julgamento.
A estimativa manual de vazios introduz subjetividade e inconsistência, especialmente entre diferentes operadores e turnos. O software moderno de raios X utiliza algoritmos para calcular automaticamente a porcentagem de vazios de acordo com os critérios de aceitação do IPC, produzindo resultados repetíveis e comparáveis.
Este nível de consistência é essencial para o controle do processo. Quando os dados de vazios são confiáveis e objetivos, os engenheiros podem rastrear tendências, correlacionar defeitos com parâmetros de impressão ou refluxo e fazer ajustes informados, em vez de confiar apenas no julgamento visual.
Bibliotecas de defeitos integradas e análise de imagens assistida por IA reduzem significativamente a curva de aprendizado dos operadores. Em vez de interpretar imagens brutas do zero, o sistema destaca áreas suspeitas e classifica tipos de defeitos comuns, como anulação, ponte ou abertura.
Isto não só acelera as decisões de inspeção, mas também reduz a dependência de pessoal altamente experiente. Em fábricas com turnos rotativos ou especialistas em inspeção limitados, um software robusto melhora diretamente a consistência e o rendimento da inspeção.
Os dados de inspeção por raios X tornam-se muito mais valiosos quando não são isolados. A exportação contínua de dados de CEP, imagens e estatísticas de defeitos permite análise de rendimento e rastreabilidade de longo prazo.
Quando integrada ao MES ou aos sistemas de dados de fábrica, a inspeção por raios X apoia as iniciativas da Indústria 4.0, vinculando tendências de defeitos a produtos, processos e janelas de tempo específicos. Isso transforma o raio X de uma ferramenta de inspeção independente em um elemento central de otimização de processos.
O preço de compra de uma máquina de raio X é apenas o ponto de partida. Ao longo da vida do sistema, as despesas operacionais, de manutenção e os custos indiretos muitas vezes igualam – ou excedem – o investimento inicial. Compreender o custo total de propriedade é fundamental para tomar uma decisão sustentável.
O custo inicial mais baixo nem sempre se traduz em despesas gerais mais baixas. Os sistemas de tubos selados normalmente requerem manutenção mínima e nenhuma substituição de filamento, tornando os custos operacionais previsíveis. No entanto, muitas vezes limitam a resolução e a flexibilidade alcançáveis.
Os sistemas de tubo aberto oferecem maior desempenho e resolução mais precisa, mas exigem substituição periódica do filamento e manutenção mais ativa. Estes custos contínuos devem ser considerados juntamente com os benefícios de desempenho, e não avaliados isoladamente.
Os tubos de raios X selados normalmente proporcionam vida útil na faixa de 8.000 a 15.000 horas de operação com manutenção mínima. Tubos abertos podem exigir intervenções de serviço programadas, o que introduz considerações de tempo de inatividade e planejamento de manutenção.
Além da manutenção do hardware, o tempo de treinamento dos operadores e engenheiros também contribui para o custo total de propriedade. Sistemas com software intuitivo e fluxos de trabalho estáveis reduzem a sobrecarga de treinamento e encurtam o tempo necessário para obter resultados de inspeção confiáveis.
O retorno do investimento varia significativamente de acordo com a aplicação. No controle de qualidade de alto volume, o ROI é impulsionado principalmente pela redução do retrabalho, menores taxas de refugo e detecção mais rápida de desvios no processo. Em ambientes de análise de falha e NPI, o valor vem da identificação mais rápida da causa raiz, ciclos de depuração mais curtos e menos retornos de campo.
Em ambos os casos, os investimentos mais bem-sucedidos são aqueles em que as capacidades do sistema se alinham estreitamente com as necessidades reais de inspeção, e não com o desempenho máximo teórico.
A maioria dos erros de compra não é causada por falta de orçamento, mas sim por um julgamento errado do que a tarefa de inspeção realmente exige. As seguintes armadilhas aparecem repetidamente em PCBA fábricas de todos os tamanhos.
Um erro comum é investir demais na capacidade total de tomografia computadorizada 3D quando a inspeção 2,5D já oferece visibilidade suficiente. Isso geralmente resulta em custos significativamente mais altos, velocidade de inspeção mais lenta e recursos subutilizados que agregam pouco valor na produção diária.
Outro erro frequente é focar quase exclusivamente nos números de resolução, ignorando o campo de visão, a usabilidade do software e o fluxo de trabalho de inspeção. A resolução extremamente alta pode parecer impressionante em uma folha de dados, mas muitas vezes reduz a área de cobertura e aumenta o tempo de inspeção sem melhorar a detecção real de defeitos.
O software também é amplamente subestimado. Sistemas com interfaces complexas ou automação limitada retardam a adoção, aumentam a dependência do operador e reduzem a consistência da inspeção, independentemente da qualidade do hardware.
Finalmente, muitos compradores ignoram fatores práticos, como espaço físico, fluxo de manuseio de placas e requisitos de proteção contra radiação. Esses problemas geralmente surgem somente após a instalação, quando as alterações de layout e a interrupção do fluxo de trabalho se tornam caras e difíceis de corrigir.

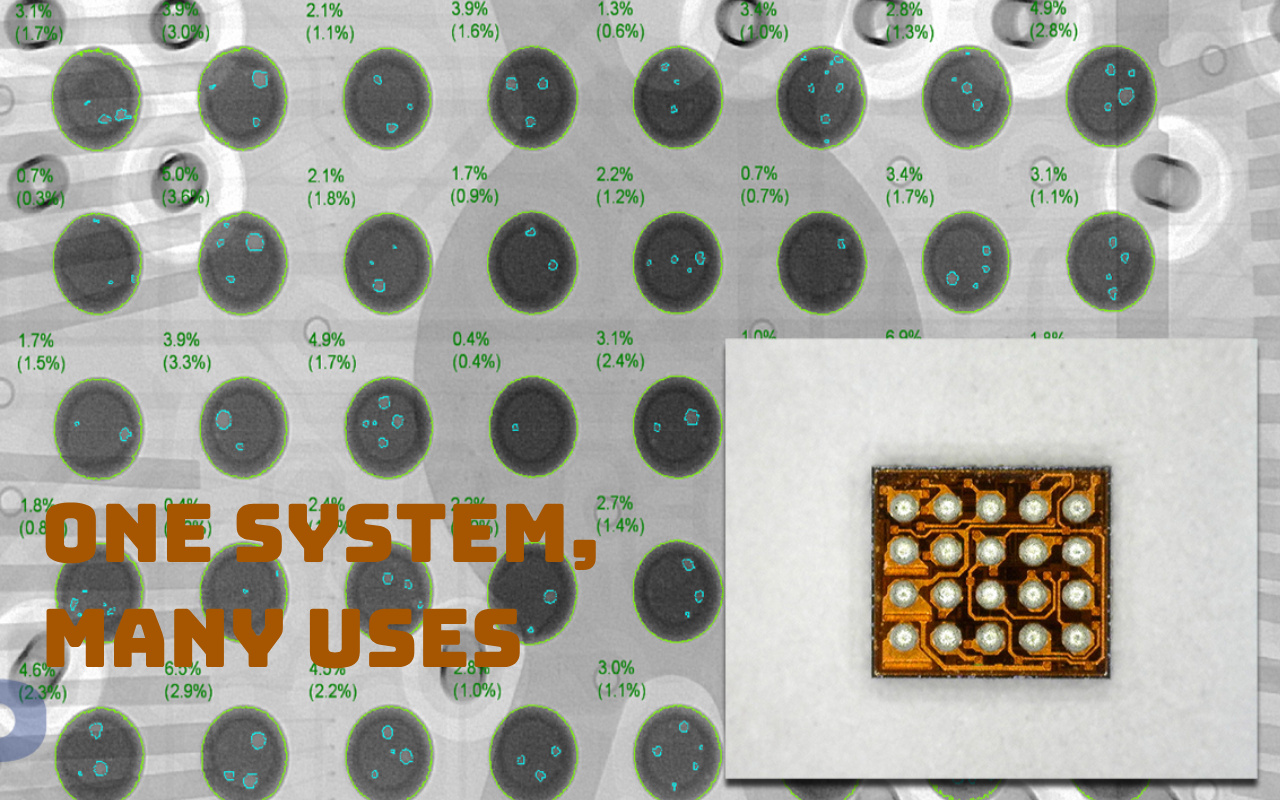

Para ilustrar como os requisitos de inspeção se traduzem na seleção do sistema, considere como uma única plataforma versátil de raios X off-line pode suportar vários cenários do mundo real sem configuração excessiva.
Na produção de produtos eletrônicos de consumo de médio volume, a inspeção básica de vazios BGA costuma ser o principal requisito. Neste caso, um sistema 2D ou 2,5D equipado com medição automática de vazios fornece resultados rápidos e repetíveis sem diminuir a produção ou aumentar o custo de inspeção.
Para NPI e validação de processos em eletrônicos automotivos, as prioridades de inspeção mudam. O mesmo sistema, usando visualizações inclinadas e navegação flexível, pode revelar riscos de cabeça no travesseiro em estágio inicial e separação de juntas de solda sem exigir tomografia computadorizada completa. Isso permite que os engenheiros identifiquem rapidamente os pontos fracos do processo, mantendo o tempo de inspeção sob controle.
As decisões de configuração desempenham um papel importante no equilíbrio entre custos e capacidade. Para a maioria das aplicações SMT, um sistema de tubo fechado operando em torno de 90 kV com um tamanho de ponto próximo de 5 μm fornece penetração suficiente e clareza de imagem para uma inspeção confiável.
Quando combinados com programação estilo CNC e navegação intuitiva, sistemas como o I.C.T-7900 permitem amostragem eficiente em diferentes placas e produtos. Esta abordagem suporta verificações de qualidade de rotina e análises de engenharia mais profundas, sem a complexidade e os custos de plataformas de inspeção excessivamente especificadas.
Segurança e conformidade não são detalhes opcionais – elas afetam diretamente a proteção do operador, a aprovação regulatória e se o sistema pode funcionar continuamente sem interrupção. Ignorar esses fatores geralmente leva a tempos de inatividade inesperados ou a retrofits dispendiosos após a instalação.
Os modernos sistemas de raios X em estilo gabinete são projetados com blindagem abrangente e proteção de intertravamento. Em operação normal, o vazamento de radiação normalmente fica muito abaixo dos limites da FDA e da OSHA, geralmente abaixo de 0,5 mR/h, medido a uma distância de 5 cm do gabinete.
A segurança radiológica eficaz segue o princípio ALARA: minimizar a exposição através do controle adequado de tempo, distância e proteção. Quando esses princípios são incorporados ao projeto do sistema e aos procedimentos operacionais diários, a inspeção por raios X permanece segura para os operadores e em conformidade com os padrões regulatórios.
A confiabilidade a longo prazo depende de um planejamento de manutenção proativo. A calibração anual, as verificações de rotina do sistema e a verificação periódica do desempenho do tubo ajudam a manter a qualidade da imagem e a precisão da inspeção estáveis.
Os sistemas de tubos selados geralmente oferecem vida útil previsível e requisitos mínimos de manutenção, o que reduz o tempo de inatividade não planejado. Para garantir um tempo de atividade consistente, muitas fábricas também incluem contratos de serviço e planejamento de peças sobressalentes como parte de sua estratégia de propriedade, em vez de tratar a manutenção como algo secundário.
Antes de se comprometer com um sistema de raios X, siga a lista de verificação a seguir para confirmar o alinhamento entre as necessidades de inspeção e a capacidade do sistema.
Comece identificando quais placas e tipos de componentes serão inspecionados com mais frequência. Defina os defeitos específicos que devem ser detectados, como anulação, cabeça no travesseiro, ponte ou solda insuficiente. Esclareça a produtividade diária ou horária necessária para evitar a criação de um novo gargalo de produção.
Decida se o posicionamento inline ou offline melhor se adapta ao seu fluxo de produção. Avalie quais funções de software são essenciais, incluindo cálculo automático de vazios, ferramentas de análise de imagens e integração MES ou SPC. Por fim, confirme se o sistema atende a todos os requisitos locais de segurança contra radiação e conformidade para evitar atrasos na instalação ou restrições operacionais.
A seleção bem-sucedida de raios X começa com a definição clara dos riscos de defeitos e do volume de produção antes de escolher a tecnologia de inspeção. O equilíbrio certo entre tomografia computadorizada 2D, 2,5D e 3D depende das necessidades da aplicação e não das especificações máximas.
O design de sistema equilibrado e os fortes recursos de software oferecem consistentemente mais valor do que apenas a resolução extrema. Para muitas fábricas, a inspeção por raios X off-line oferece a combinação mais prática de flexibilidade, desempenho e custo, enquanto os sistemas em linha são justificados apenas em ambientes verdadeiramente de alto volume.
Acima de tudo, o custo total de propriedade deve orientar a decisão. Evite especificações excessivas de recursos que agregam custos sem resolver problemas reais e escolha um sistema de raios X que forneça resultados de inspeção confiáveis de maneira econômica e consistente durante toda a sua vida útil.
Não, para a verificação de vazios e monitoramento de processos mais básicos, os sistemas 2D ou 2,5D são suficientes e custam muito menos. A TC 3D torna-se essencial somente quando você precisa de localização precisa de vazios no eixo Z (por exemplo, interface versus centro), separação de camadas em placas de dupla face ou conformidade com rígidos padrões automotivos/médicos que exigem quantificação volumétrica. Comece com o histórico: Vazios se formam a partir do gás de fluxo preso durante o refluxo; O IPC-7095 permite uma micção total de até 25-30% nas bolas, dependendo da classe do produto.
Um bom sistema 2.5D com visualizações inclinadas revela o tamanho do vazio, a posição e os riscos de cabeça no travesseiro de maneira confiável. Exemplo: As fábricas de produtos eletrônicos de consumo usam rotineiramente sistemas off-line 2,5D para amostragem de 100% com excelente controle de rendimento, economizando de 40 a 60% em relação ao CT.
O ROI depende dos custos evitados de fuga de defeitos. As etapas incluem: Estimar a taxa atual de retrabalho/falha de campo devido a defeitos ocultos (por exemplo, 2-5% para problemas BGA). Calcule o custo médio por placa com falha (retrabalho de US$ 50 a 200, retorno de campo de US$ 500 ou mais). Multiplique pelo volume anual para obter economias potenciais. Subtraia o TCO do sistema (compra + 3-5 anos de manutenção/treinamento). Divida as economias pelo TCO para o período de retorno. Linhas de alto volume (>50 mil placas/ano) geralmente apresentam retorno de menos de 12 meses devido à redução do retrabalho.
Baixo volume/NPI ganha valor por meio de depuração mais rápida e menos reclamações de clientes. Exemplo real: uma fábrica de médio volume reduziu o retrabalho BGA em 80% após adicionar raios X off-line, pagando pela máquina em 18 meses apenas com economia de mão de obra.
Os sistemas modernos de tubos selados precisam de manutenção mínima: calibração/certificação anual para precisão e conformidade de segurança, limpeza periódica do detector e atualizações de software. Os modelos de tubo aberto requerem substituição do filamento a cada 1-2 anos. Orçamento para contratos de serviços preventivos (5-10% do preço de compra anualmente).
Diariamente: verificações simples de aquecimento e estabilidade. Pesquisas de segurança contra radiação anualmente. O tempo de atividade normalmente excede 98% com os devidos cuidados. Comparado com AOI, a manutenção de raios X custa menos, uma vez que nenhuma óptica móvel é contaminada.
Raramente para volumes abaixo de 20-30 mil placas/mês. Inline adiciona complexidade, espaço e custo, ao mesmo tempo em que corre o risco de gargalos na linha se o tempo de ciclo exceder o takt. A maioria das fábricas de volume médio usa sistemas off-line para amostragem de 5 a 20% mais pós-refluxo AOI/SPI, alcançando qualidade equivalente com menor investimento. Inline só compensa quando a inspeção de 100% das juntas ocultas é obrigatória (por exemplo, aeroespacial) ou quando os custos de retrabalho são extremamente altos.
Exemplo: Muitos fornecedores automotivos operam volumes médios com sucesso com raios X 2,5D off-line estacionados perto da linha para feedback rápido.
Extremamente importante – muitas vezes mais do que especificações brutas de hardware. Um bom software fornece medição automática de vazios (repetível por IPC), bibliotecas de classificação de defeitos (reduz a dependência da habilidade do operador) e exportação MES/SPC para tendências. Software de baixa qualidade leva a análises manuais lentas e resultados inconsistentes. Os sistemas modernos usam julgamento assistido por IA, reduzindo o tempo de revisão em 50-70%. Ao avaliar máquinas, teste a usabilidade do software com suas placas reais – é a diferença entre uma ferramenta que não é utilizada e outra que impulsiona a melhoria diária do rendimento.
