| I.C.T Máquina de colagem e pulverização de revestimento para PCB
A máquina de colagem por pulverização de revestimento I.C.T para PCB permite um trabalho fácil e rápido em pranchas. Possui configuração de programa simples e tempos de mudança rápidos para bons resultados. Esta máquina de revestimento de placas PCB lida com tamanhos de 50x50 a 450x460mm. Move-se X=450mm, Y=450mm, Z=100mm. Os usuários fazem qualquer caminho de pulverização e a tela mostra isso claramente. Rastreia espelho, matriz ou cópia para muitas placas. Conta dados como saída e tempo automático. A máquina de colagem por pulverização de revestimento para PCB se adapta a potência de acionamento, controle industrial, LED, automotivo, comunicação e muito mais. Ele atende a amplas necessidades com alta velocidade e ar limpo.
| Recurso
Sistema de Transmissão
O sistema de transmissão baseia-se em uma plataforma de alta resistência para funcionamento constante na máquina de colagem e pulverização de revestimento para PCB. Servo motores e drivers importados fornecem potência suave. Servo com trilho deslizante garante repetição X/Y/Z exata. A tampa contra poeira mantém o parafuso e o trilho limpos para reduzir a manutenção. As correntes do tanque mantêm tubos e linhas organizados. Esta configuração reduz as falhas e suporta longas horas de trabalho.
Sistema de transporte
O sistema de transporte usa correntes exclusivas para evitar atolamentos de PCB na máquina de colagem e pulverização de revestimento para PCB. O motor ajusta a velocidade e para bruscamente. As braçadeiras do cilindro mantêm as placas firmes. A largura do trilho muda semiautomática para facilitar o fluxo. Correntes e perfis suportam cargas pesadas sem dobrar. Mantém uma linha suave na máquina de revestimento de placas PCB.
Sistema de revestimento
O sistema de controle ordena as peças com etiquetas padrão para verificações rápidas na máquina de colagem e pulverização de revestimento para PCB. Servo de alta precisão funciona estável. O design térmico esfria com o fluxo de ar. O controle do PC e da placa adiciona confiança. Ele vincula facilmente linhas completas.
Sistema de controle
O sistema operador cria novos programas em menos de 10 minutos e altera em menos de 2 no Windows 10. Um software amigável ensina e mostra caminhos ao vivo. A visão CCD é adicionada como opção. A plataforma se ajusta para todos os usuários. Isso facilita o uso diário da máquina de colagem por pulverização de revestimento para PCB.
Sistema Operador
As características gerais incluem cortinas de ar nas extremidades dos trilhos para bloquear o gás e manter a oficina limpa. A programação edita qualquer caminho com interface simples. Rastreia espelhamento ou cópia para múltiplas placas rapidamente. A contagem automática mostra a saída e o tempo. Isso auxilia na configuração rápida da máquina de revestimento de placas PCB.
Sistema avançado de revestimento de válvula dupla
O sistema de válvula na máquina de colagem por pulverização de revestimento para PCB possui design duplo para trabalhos complexos. A troca modular leva menos de 2 minutos para válvulas diferentes. O H-808 faz pontos finos para peças pequenas em LED e gadgets. H-818 ventila filmes largos para placas de automóveis. O H-828 flui alto para camadas espessas em unidades de energia. O eixo U opcional gira 360° e inclina 45° para alcançar a parte inferior das peças. A lâmpada UV verifica ao vivo, o CCD aponta ±0,05 mm. Ele reduz o desperdício em 20-30% e oferece proteção IP67 uniforme.
| Especificação
| Máquinas de revestimento conforme seletivas | ||||
| Modelo | I.C.T-T550 | I.C.T-T550U | I.C.T-T600 | I.C.T-T650 |
| Número de válvulas | 2 (válvula de atomização 1 cabeça, válvula de precisão 1 cabeça) | 2 (válvula de atomização 1 cabeça, válvula de precisão 1 cabeça) | 2 (válvula de atomização 2 cabeça) | 4 (válvula de atomização 2 cabeças, válvula de precisão 2 cabeças) |
| Método de controle | PC + placa de controle de movimento | |||
| Número de fusos | X, y, z | X, y, z, u | X, y, z | X, y, z |
| PCB tamanho | 50*50 ~ 450*460mm | |||
| Acionamento do fuso | Servo motor importado + módulo de parafuso de esfera | |||
| Limpeza automática de válvulas | com 5L de pressão de pressão | |||
| Fonte de energia | CA 220V±10%, 50/60Hz, 2,2KW | |||
| Dimensão | L910*W1600*H1700MM | |||
| Peso líquido | 1000kg | |||
| de revestimento Lista de equipamentos de linha

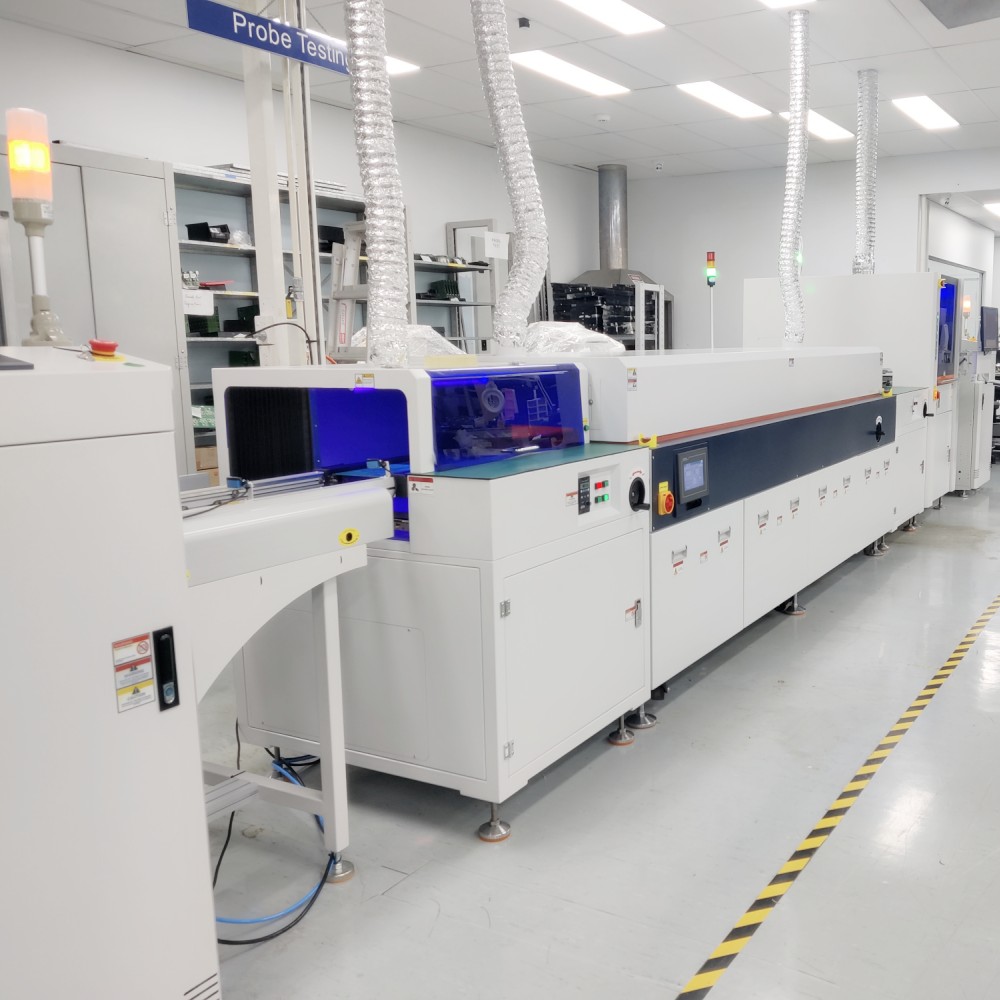

Nossa linha de revestimento PCBA oferece ferramentas avançadas para proteção eficiente e precisa de placas de circuito. A linha de revestimento totalmente automatizada inclui uma máquina de revestimento seletivo para aplicação precisa, um forno de cura para acabamentos duráveis, AOI para verificações de qualidade, um elevador e flipper para manuseio suave e um sistema de transporte para produção contínua.
Esta linha de revestimento PCBA de alta qualidade garante operação estável, revestimento confiável à prova de poeira, à prova d'água e à prova de explosão, atendendo às diversas necessidades da indústria. Com designs modulares e suporte global da I.C.T, aumenta a produtividade nas tarefas de revestimento protetor.
| Nome do produto | Finalidade na linha de revestimento PCBA |
|---|---|
Aplica revestimentos protetores precisos em placas de circuito para proteção à prova de poeira, água e explosão. | |
Endurece revestimentos com luz IR ou UV, garantindo proteção durável e forte. | |
Transporta placas de circuito suavemente através da linha de revestimento para processamento eficiente. | |
Fornece e armazena PCB para a linha de produção, garantindo entrada e saída tranquilas. | |
| Revestimento isolante AOI | Inspeciona a qualidade do revestimento e detecta defeitos para garantir altos padrões. |
| Vídeo de sucesso do cliente
No vídeo 'The European Journey of I.C.T Engineer - SMT Solution for Automotive Electronics', nosso engenheiro viaja até um cliente europeu líder especializado em painéis de automóveis. Eles adquiriram uma linha completa de revestimento PCBA com máquina de colagem e pulverização de revestimento para PCB, juntamente com carregador PCB, forno de cura UV e descarregador. O equipamento adicional inclui soldagem por onda seletiva e inspeção AOI com buffer de magazine e descarregador NG/OK. O engenheiro realiza instalação e depuração completas para garantir a operação ideal. Ele conduz treinamento operacional completo cobrindo conceitos básicos, manutenção e solução de problemas. Durante a produção experimental, ele colabora para resolver desafios, otimizar processos e melhorar a eficiência/qualidade. Esse suporte permite uma inicialização suave e de alto rendimento. A filmagem destaca o revestimento seletivo preciso em placas complexas, programação rápida e integração perfeita em linhas automotivas usando a máquina de revestimento de placas PCB.
| Serviços e Treinamento
I.C.T oferece instalação, depuração e manutenção ponta a ponta para a máquina de colagem por pulverização de revestimento para PCB. Nossos engenheiros experientes fornecem treinamento no local ou remoto sobre programação, operação diária, limpeza e reparos comuns. Respondemos rapidamente às dúvidas por telefone, e-mail ou vídeo, geralmente resolvendo os problemas em poucas horas. Manuais abrangentes e guias de vídeo complementam as sessões práticas. As peças sobressalentes são armazenadas globalmente para entrega rápida. Acompanhamentos regulares incluem otimização de processos e atualizações para atender às necessidades em constante evolução. Isto aumenta a confiança do operador e minimiza o tempo de inatividade. Em aplicações automotivas ou LED com a máquina de revestimento de placas PCB, adaptamos o suporte para revestimentos e tipos de placas específicos. Os clientes ganham parceria de longo prazo para expansão com risco zero.
| O que os clientes dizem
Os clientes elogiam muito os nossos engenheiros pela experiência profissional, soluções rápidas no local e formação dos pacientes durante visitas europeias. Eles elogiam a máquina de colagem por pulverização de revestimento por PCB por fornecer camadas uniformes e sem defeitos, mesmo em placas automotivas complexas. A embalagem segura e à prova de danos garante sempre um envio internacional seguro. Equipes de resposta rápida respondem às dúvidas em menos de 24 horas, evitando interrupções na produção. A confiabilidade da máquina e a facilidade de troca de válvulas aumentam a produção em 20-30% em linhas de alta mistura. Muitos destacam como ela supera as expectativas em durabilidade e precisão para a máquina de revestimento de placas PCB. No geral, é confiável para aumentar a vida útil e a conformidade do produto.
| Certificações e Padrões
I.C.T orgulhosamente possui CE para segurança, RoHS para conformidade ambiental e ISO9001 para gerenciamento de qualidade. Possuímos diversas patentes sobre recursos inovadores, como válvulas modulares e edição de trajetória. Cada máquina de colagem por pulverização de revestimento para PCB passa por rigorosos testes internos, incluindo testes de estabilidade, verificações de precisão e compatibilidade de materiais. Protocolos rígidos de fábrica cobrem fornecimento de componentes, montagem e inspeção final. Isto garante uma operação confiável e ecológica nos mercados globais. Os certificados validam nosso compromisso com a excelência no setor de máquinas de revestimento de placas PCB.
| Sobre I.C.T Empresa e Fábrica
A I.C.T opera instalações próprias de P&D e produção que abrangem 12.000 m² com 89 funcionários dedicados, incluindo 20 engenheiros. Fundada em 2012 com fundos registrados de US$ 30 milhões e 8 filiais, expandimos rapidamente. Atendendo a mais de 1.600 clientes em 72 países, oferecemos soluções completas SMT desde a análise de demanda até a otimização. As fábricas aplicam sistemas de gestão de qualidade rigorosos, processos de detecção precisos e rastreabilidade total. Cobrimos semicondutores, PCBA, SMT, DIP, revestimento, robôs e montagem. A globalização e a localização impulsionam a nossa plataforma de valor cruzado na fabricação de eletrônicos.
