I.C.T-T550
I.C.T
conformal coating machine
| Quantidade: | |
|---|---|
| I.C.T Visão geral da máquina de revestimento isolante
A máquina de revestimento isolante I.C.T estabelece um novo padrão para proteção simples PCBA. Possui programação fácil e mudanças rápidas de linha para melhores resultados. Esta máquina de revestimento por pulverização PCB trabalha com placas de 50x50 a 450x460mm. Ele se move nas faixas X=450mm, Y=450mm, Z=100mm. Os usuários editam facilmente qualquer caminho de pulverização. A interface mostra os caminhos claramente. Ele espelha, organiza ou copia trilhas para placas múltiplas. Os dados de produção contam automaticamente. Esta máquina de revestimento conformal PCB smt atende potência de acionamento, controle industrial, LED, eletrônica automotiva e mais campos. Atende diversas necessidades com alta eficiência.
| Recurso
Sistema de Transmissão
O sistema de transmissão utiliza uma plataforma de alta resistência para estabilidade da máquina. Servomotores e drivers importados o alimentam. O design do trilho deslizante servo plus garante precisão e repetição X/Y/Z. Uma capa protetora exclusiva mantém o parafuso e o trilho limpos. Isto reduz o trabalho de manutenção. Correntes de tanque flexíveis organizam tubos e linhas de maneira organizada. No geral, ele suporta uma operação confiável na máquina de revestimento isolante.
Sistema de transporte
O sistema de transporte possui uma cadeia única para impedir a aderência de PCB. O motor controla a velocidade e para com precisão. A fixação do cilindro mantém PCB firme durante o trabalho. A largura do trilho-guia é ajustada de forma semiautomática para facilitar a entrada. Correntes e perfis suportam pesos pesados sem dobrar. Esta configuração se adapta bem à máquina de revestimento isolante de PCB smt.
Sistema de revestimento
O sistema de revestimento inclui válvulas duplas para tarefas PCBA complexas. O design modular troca rapidamente os corpos das válvulas por diferentes produtos. O eixo U opcional e a inclinação alcançam facilmente locais difíceis. A visão CCD vem como um complemento. A lâmpada UV integrada mostra claramente o status do trabalho. Ele atende a diversas necessidades na Máquina de Revestimento Conformal.
Sistema de controle
O sistema de controle dispõe as peças de maneira razoável com etiquetas padrão. Isso simplifica as verificações e correções. As peças servo de alta precisão funcionam de forma estável. O projeto de aquecimento usa resfriamento de ar por convecção. O modo PC mais placa de controle aumenta a confiabilidade. Garante um desempenho suave na máquina de revestimento por pulverização PCB.
Sistema Operador
O sistema operador programa novos trabalhos em menos de 10 minutos. A troca leva menos de 2 minutos no Windows 10. Um software amigável ensina e orienta os usuários. Ele exibe caminhos em tempo real para fácil controle. A visão CCD é opcional. A plataforma ajustável adapta-se a diferentes operadores. Isso auxilia no uso rápido da Máquina de Revestimento Conformal.

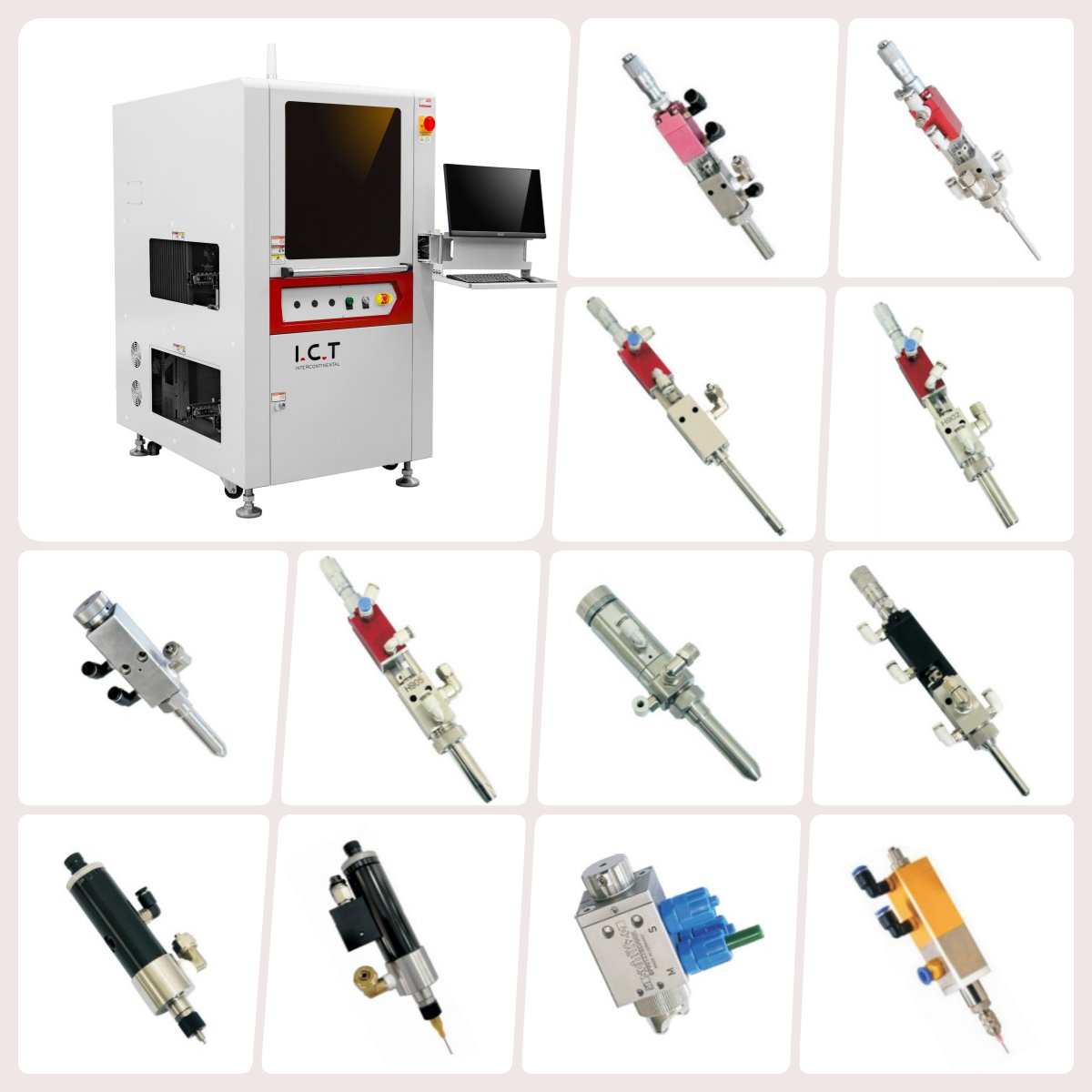

Sistema avançado de revestimento de válvula dupla
A máquina de revestimento conformal oferece válvula de atomização pequena de precisão H-808 para pulverização de pontos/linhas finas em componentes minúsculos - perfeita para iluminação LED e eletrônicos de consumo. A válvula de ventilador largo H-818 oferece revestimento de filme uniforme em grandes áreas PCB, ideal para painéis automotivos e placas de controle industriais. A válvula de alto fluxo H-828 lida rapidamente com revestimentos espessos para módulos de potência.
O design modular troca as válvulas em menos de 2 minutos. A configuração de válvula dupla executa dois tipos simultaneamente para trabalhos complexos. Essa flexibilidade torna a máquina de revestimento por pulverização PCB perfeita para produção de alta mistura. Escolha a válvula certa para cada aplicação!
| Especificação
| Máquinas de revestimento conforme seletivas | ||||
| Modelo | I.C.T-T550 | I.C.T-T550U | I.C.T-T600 | I.C.T-T650 |
| Número de válvulas | 2 (válvula de atomização 1 cabeça, válvula de precisão 1 cabeça) | 2 (válvula de atomização 1 cabeça, válvula de precisão 1 cabeça) | 2 (válvula de atomização 2 cabeça) | 4 (válvula de atomização 2 cabeças, válvula de precisão 2 cabeças) |
| Método de controle | PC + placa de controle de movimento | |||
| Número de fusos | X, y, z | X, y, z, u | X, y, z | X, y, z |
| PCB tamanho | 50*50 ~ 450*460mm | |||
| Acionamento do fuso | Servo motor importado + módulo de parafuso de esfera | |||
| Limpeza automática de válvulas | com 5L de pressão de pressão | |||
| Fonte de energia | CA 220V±10%, 50/60Hz, 2,2KW | |||
| Dimensão | L910*W1600*H1700MM | |||
| Peso líquido | 1000kg | |||
| de revestimento Lista de equipamentos de linha

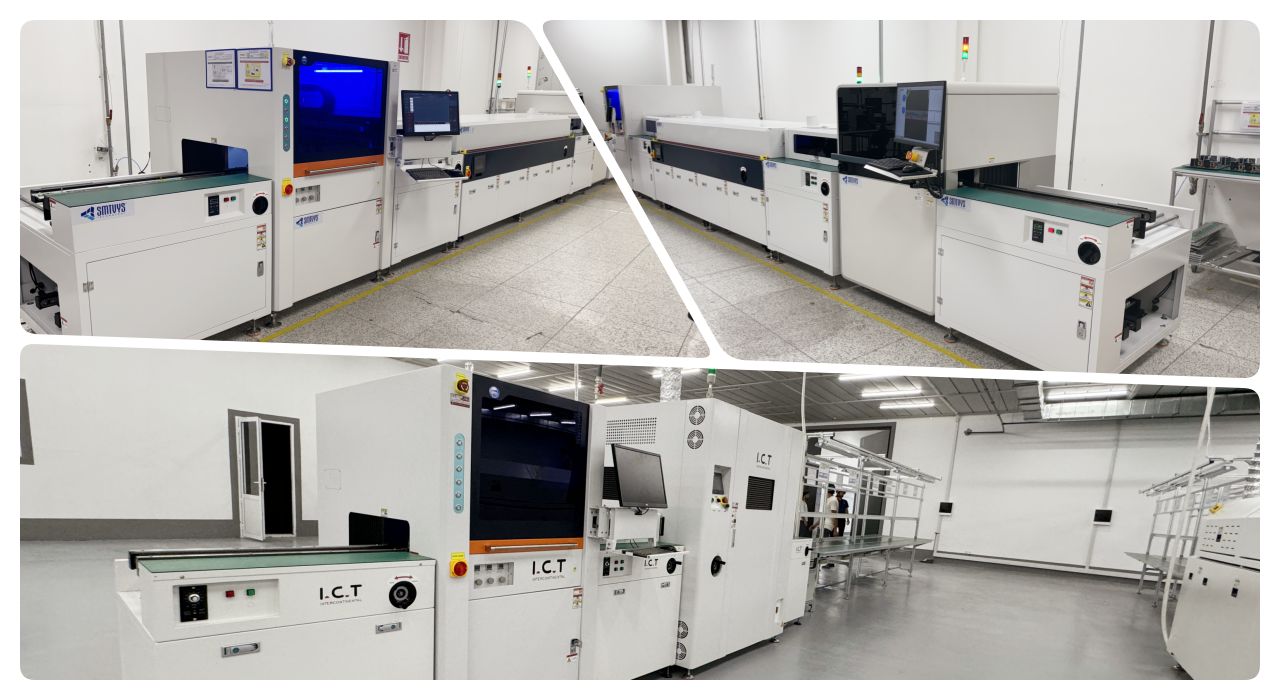

Nossa linha de revestimento PCBA oferece ferramentas avançadas para proteção eficiente e precisa de placas de circuito. A linha de revestimento totalmente automatizada inclui uma máquina de revestimento seletivo para aplicação precisa, um forno de cura para acabamentos duráveis, AOI para verificações de qualidade, um elevador e flipper para manuseio suave e um sistema de transporte para produção contínua.
Esta linha de revestimento PCBA de alta qualidade garante operação estável, revestimento confiável à prova de poeira, à prova d'água e à prova de explosão, atendendo às diversas necessidades da indústria. Com designs modulares e suporte global da I.C.T, aumenta a produtividade nas tarefas de revestimento protetor.
| Nome do produto | Finalidade na linha de revestimento PCBA |
|---|---|
Aplica revestimentos protetores precisos em placas de circuito para proteção à prova de poeira, água e explosão. | |
Endurece revestimentos com luz IR ou UV, garantindo proteção durável e forte. | |
Transporta placas de circuito suavemente através da linha de revestimento para processamento eficiente. | |
Fornece e armazena PCB para a linha de produção, garantindo entrada e saída tranquilas. | |
| Revestimento isolante AOI | Inspeciona a qualidade do revestimento e detecta defeitos para garantir altos padrões. |
| Vídeo de sucesso do cliente
Nosso engenheiro viajou para a Europa para SMT suporte em eletrônica automotiva. O cliente fabrica painéis de carro e comprou uma linha completa de revestimento PCBA com nossa máquina de revestimento isolante. Inclui carregador, revestidor seletivo, forno UV e descarregador. Além de soldagem por onda e sistemas AOI. O engenheiro instalou e depurou todos os equipamentos. Ele treinou a equipe em operação e reparos. Durante os testes, ele resolveu problemas para uma produção tranquila. Isso ajudou o cliente a iniciar rapidamente a produção de alta qualidade. O vídeo mostra a configuração e o processo de revestimento eficiente.
| Serviços e Treinamento
Fornecemos serviços completos de instalação e manutenção. Nossa equipe treina operadores na Máquina de Revestimento Conformal. Oferecemos resposta rápida aos problemas. O suporte remoto resolve problemas rapidamente. Visitas no local garantem um bom funcionamento. O treinamento abrange programação e cuidados diários. Fornecemos peças para uso a longo prazo. Isso ajuda os clientes a maximizar o valor do equipamento.
| O que os clientes dizem
Os clientes elogiam nossos engenheiros pela ajuda especializada e soluções rápidas. Eles adoram a Máquina de Revestimento Conformal para um revestimento preciso e uniforme. A embalagem segura protege durante o transporte. Respostas rápidas resolvem dúvidas em horas. O desempenho confiável aumenta sua produção.
| Certificações e Padrões
Possuímos certificados CE, RoHS e ISO9001. Temos patentes para tecnologias-chave. Isso garante produtos seguros, ecológicos e de alta qualidade. Testes rigorosos em todas as máquinas.
| Sobre I.C.T Empresa e Fábrica
I.C.T administra sua própria P&D e produção com 89 funcionários. Crescemos rapidamente ao longo de 13 anos desde 2012. Mais de 1.600 clientes em 72 países confiam em nós. As fábricas seguem rigorosos sistemas e verificações de qualidade. Cobrimos SMT, revestimento e muito mais globalmente.
