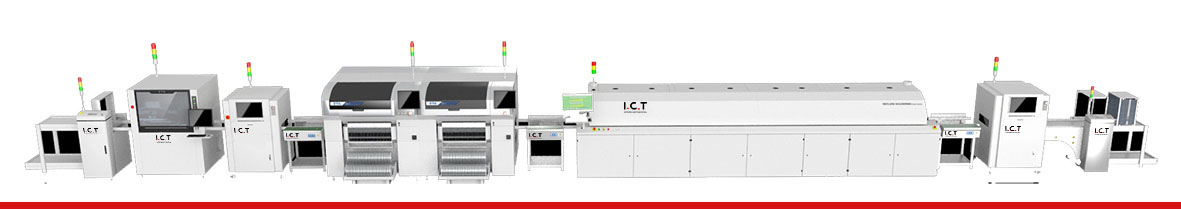

| Alta qualidade PCBA linha de produção
A linha de produção de alta qualidade PCBA é construída para saída constante e qualidade limpa. Ele coloca peças com cuidado e mantém o refluxo estável. A linha se encaixa em novas plantas e atualizações. Você pode começar com uma célula e escalar para mais. I.C.T fornece máquinas de linha SMT completas, desde impressoras e pick-and-place até refluto, AOI e sistemas de manuseio, com suporte e treinamento globais. Isso simplifica a configuração da linha de produção de alta qualidade PCBA e mantém o tempo de inatividade.
| Recurso
Fluxo de trabalho automatizado
A linha de produção PCBA vai do carregador ao descarregador sem paradas. Tudo começa com o carregamento e limpeza da placa. A impressora adiciona pasta de solda com precisão. A máquina JUKI coloca as peças rapidamente. Refaça as soldas do forno com firmeza. AOI verifica a qualidade. O descarregador NG/OK classifica as placas. Esse fluxo aumenta a velocidade e reduz erros. A linha totalmente automática lida com produtos complexos, como controladores automáticos.
SMD Tecnologia de posicionamento
A seleção e colocação da JUKI em nossa linha de produção PCBA garante precisão. Ele coloca pequenas peças rapidamente em PCBs. A alta velocidade é adequada para produção em massa. A máquina funciona com transportadores para uma transferência suave. Suporta placas pequenas a grandes. Esta tecnologia reduz defeitos no LED ou na montagem do telefone.

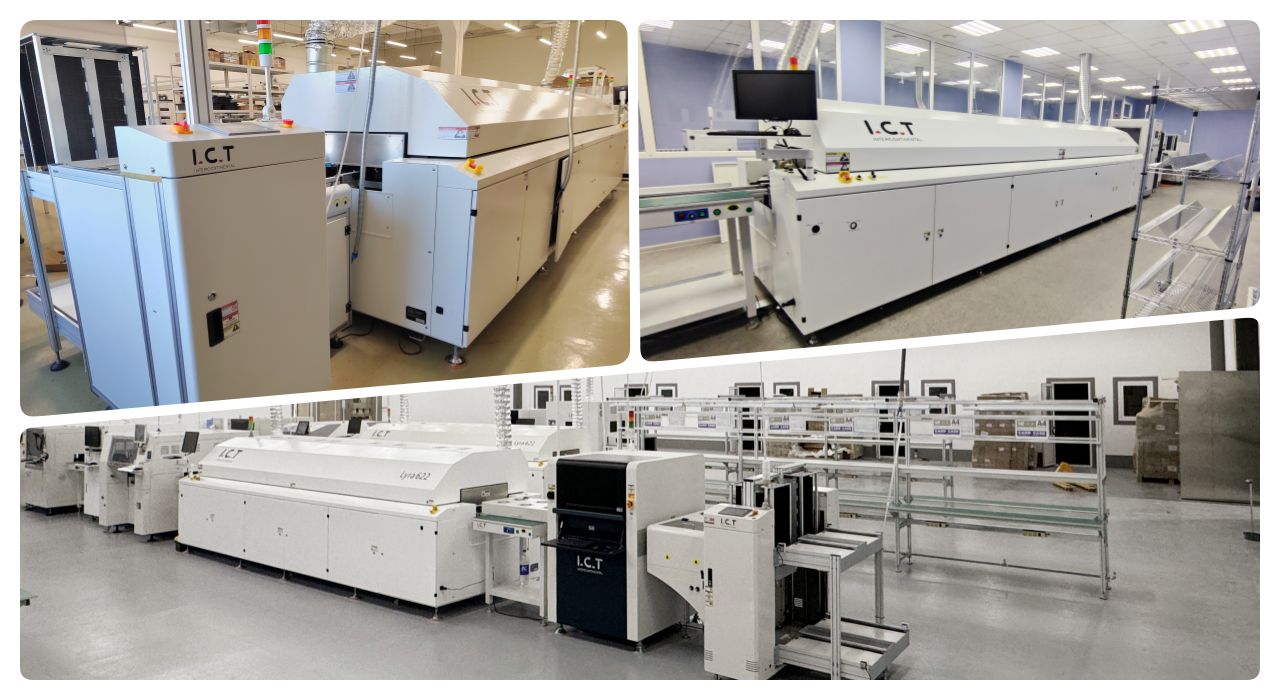

Eficiência do forno de refluxo
O forno de refluxo na linha aquece as placas uniformemente. Solda componentes fortemente sem danos. O controle multizona mantém a temperatura estável. O transportador de resfriamento segue para definir a solda. Esta etapa se adapta à linha de produção PCBA pronta para uso para uma produção confiável. O baixo uso de energia economiza custos.
Inspeção e Teste
AOI verifica as placas após a soldagem. Ele encontra falhas como peças faltantes. SPI verifica a colagem antes da colocação. O testador ICT na parte DIP verifica as funções. As placas NG vão para a esteira de rejeição. Isso garante alta qualidade na linha de montagem automática de lâmpadas LED.
Opções de linha flexíveis
Escolha a linha de produção PCBA semiautomática ou totalmente automática. Semiautomático é adequado para itens pequenos, como lâmpadas. Totalmente automático lida com a eletrônica automotiva. O desenho do layout ajuda a planejar o espaço. As linhas se adaptam às necessidades da sua fábrica.
| Especificação
| Detalhes | dos projetos | da categoria |
|---|---|---|
| Requisitos de layout de fábrica | Layout do circuito de ar da fábrica | Use uma fonte de ar de fábrica ou uma máquina separada de ar comprimido isenta de óleo. A pressão deve ser superior a 7kg/cm². |
| Layout Elétrico de Fábrica | AC220 monofásico (220±10%, 50/60Hz) AC 380V trifásico (380±10%, 50/60Hz) | |
| Layout de exaustão de fábrica | A vazão mínima do duto de exaustão é de 500 pés cúbicos por minuto (14,15m³/min) | |
| Layout de iluminação de fábrica | A iluminação ideal na fábrica é 800~1200LUX, pelo menos não menos que 300LUX. | |
| Layout de temperatura de fábrica | A temperatura ambiente da oficina de produção é de 23±3°C, geralmente 17~28°C, e a umidade relativa é de 45%~70%RH. | |
| Preparação de Materiais | Lista de listas técnicas | Liste todas as peças e quantidades necessárias para a montagem da linha de produção PCBA. |
| Arquivo CAD | Arquivo de projeto digital para planejar o layout PCB e configurar a máquina. | |
| Arquivo Gerber | Arquivo padrão para fabricação e impressão de estêncil PCB. | |
| Pasta de solda | Material aplicado nas almofadas antes de colocar os componentes na impressora. | |
| SMD Materiais Componentes | Peças de montagem em superfície, como chips e resistores para colocação. | |
| Álcool Industrial | Usado para limpar placas e estênceis durante o processo de configuração. | |
| Correia de emenda | Fita para conectar bobinas alimentadoras sem parar a linha. | |
| estêncil | Folha de metal com furos para imprimir pasta de solda com precisão. |
| SMT Lista de equipamentos de linha
Nossa linha de produção PCBA de alta qualidade apresenta equipamentos avançados para montagem PCB eficiente e precisa. A linha SMT totalmente automatizada inclui um carregador, uma impressora automática para aplicação precisa de pasta de solda, uma máquina pick-and-place para colocação precisa de componentes, um forno de refluxo para soldagem confiável e um sistema AOI para inspeção completa de defeitos. Esta linha de produção PCBA de alta qualidade garante operação suave, alta confiabilidade e montagem SMT de baixo custo, atendendo a diversos requisitos da indústria.
| Finalidade do nome do produto | na linha SMT |
|---|---|

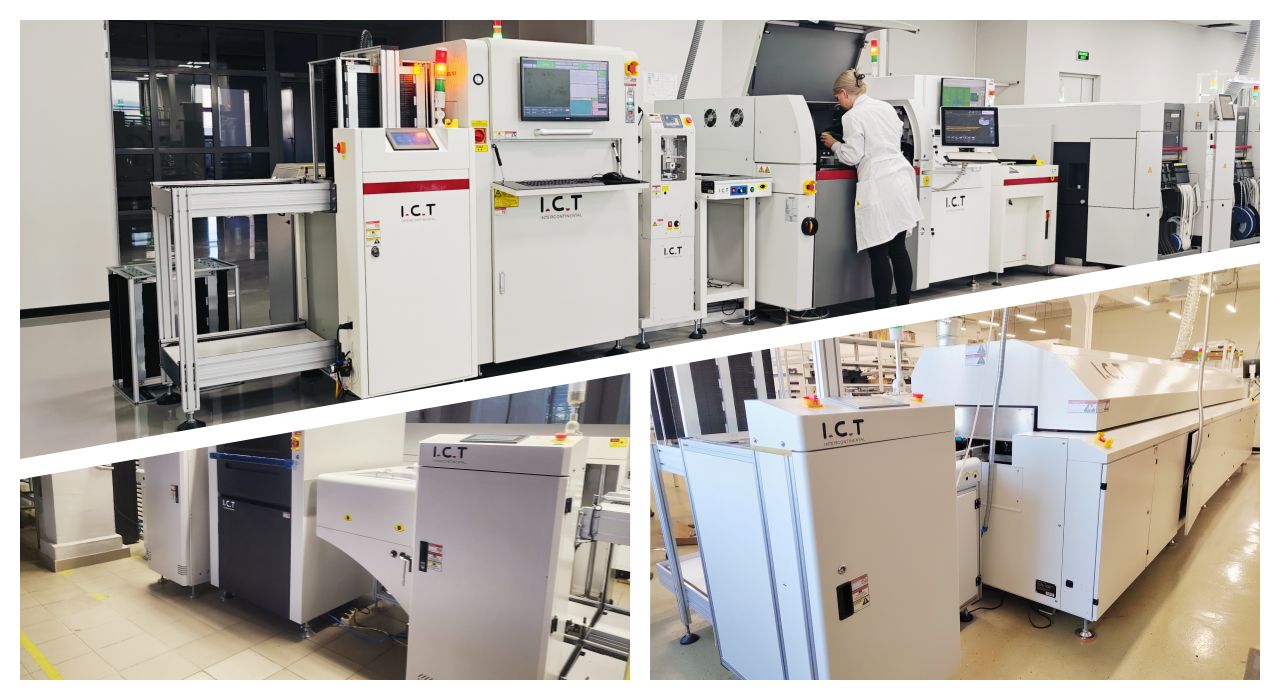

| PCB Loader | Carrega automaticamente PCBs vazios na linha. |
| Impressora de pasta de solda | Imprime pasta de solda em almofadas PCB com precisão. |
| Escolha e coloque a máquina | Monta componentes em PCBs com precisão. |
| Forno de reflexão | Derrete a solda para formar juntas sólidas. |
| AOI Máquina | Inspeciona juntas de solda e defeitos de colocação. |
| SPI Máquina | Verifica a altura e a qualidade da pasta de solda. |
| Equipamento de rastreabilidade | Registra e rastreia dados de produção: Máquina de marcação a laser/ Montador de etiquetas /Impressora jato de tinta |
| Vídeo de sucesso do cliente
Assista ao nosso vídeo mostrando a linha de produção de alta qualidade PCBA de um cliente dos EUA em ação. Sua avançada linha de montagem SMT produz dispositivos de controle USB para assentos de aviões, alimentando fones de ouvido, sistemas de jogos e telas. O vídeo demonstra a configuração perfeita e a operação eficiente de nossa linha de produção PCBA de alta qualidade, destacando como nossa solução SMT baseada na China oferece resultados confiáveis e de alto desempenho para indústrias exigentes, como eletrônica de aviação.
| Sucesso na instalação e no treinamento
Nossos engenheiros I.C.T visitaram a fábrica de um cliente para instalar e depurar a linha de produção PCBA de alta qualidade. Após a conclusão da configuração, eles ministraram treinamento abrangente à equipe do cliente, garantindo um funcionamento perfeito. A equipe comemorou com uma foto de grupo, seus sorrisos refletindo sua satisfação com a eficiente linha de produção PCBA de alta qualidade e nosso serviço excepcional, que oferece alto desempenho com baixo custo de linha de montagem SMT.
| Avaliações de clientes
Os clientes elogiam nossa linha de produção de alta qualidade PCBA por sua qualidade e confiabilidade excepcionais. Eles elogiam nossos engenheiros pelo pronto suporte pré-compra e soluções rápidas pós-compra. Muitos enfatizam a durabilidade de nossos equipamentos e o processo contínuo de configuração da linha SMT, observando que nosso serviço e a linha de produção de alta qualidade PCBA baseada na China superam as expectativas, permitindo uma produção mais rápida e eficiente.
| Nossa Certificação
Nossa linha de produção PCBA segue padrões rigorosos, com certificados CE para cada máquina, garantindo segurança e qualidade. Mantemos a certificação ISO9001 para nossos processos e detemos diversas patentes para nossos projetos de equipamentos inovadores, demonstrando nossa dedicação à excelência no fornecimento de soluções de linha de montagem PCBA.
| Nossa Certificação
I.C.T, líder confiável em soluções SMT com mais de 22 anos de experiência, fornece linhas de produção SMT com suporte abrangente, desde a configuração até o treinamento, para setores como LED, automotivo e eletrônicos de consumo. Nossas três fábricas baseadas na China fornecem linhas de produção PCBA econômicas, garantindo equipamentos confiáveis e economias significativas de custos na linha de montagem SMT. Com serviço global, garantimos o bom funcionamento de sua linha de montagem SMT baseada na China, oferecendo valor e qualidade excepcionais.
| Perguntas frequentes
Q1: Uma linha de produção de alta qualidade pode começar pequena e expandir mais tarde?
Sim. Comece com um conjunto principal e adicione mais módulos à medida que os pedidos crescem.
Q2: Quão rápido podemos ir ao ar?
A maioria dos sites constrói quadros logo após o poder e o ar estão prontos e a equipe terminar o treinamento.
Q3: Você oferece receitas de processo?
Compartilhamos arquivos de impressão inicial, local e reflexão, mais AOI Regras e dicas.
Q4: Quais tamanhos da placa você pode lidar?
Apoiamos tamanhos comuns para o consumidor, LED e placas industriais com espaço para ajustar.
Q5: O serviço é local ou remoto?
Ambos. Fornecemos ajuda remota e visitas no local por meio de nossa rede de serviços globais.
Pronto para cotar uma linha de produção PCBA de alta qualidade? Diga-nos o tamanho da sua placa, UPH alvo, mix de peças e orçamento. Enviaremos um plano claro com prazo de entrega e etapas de entrega.
