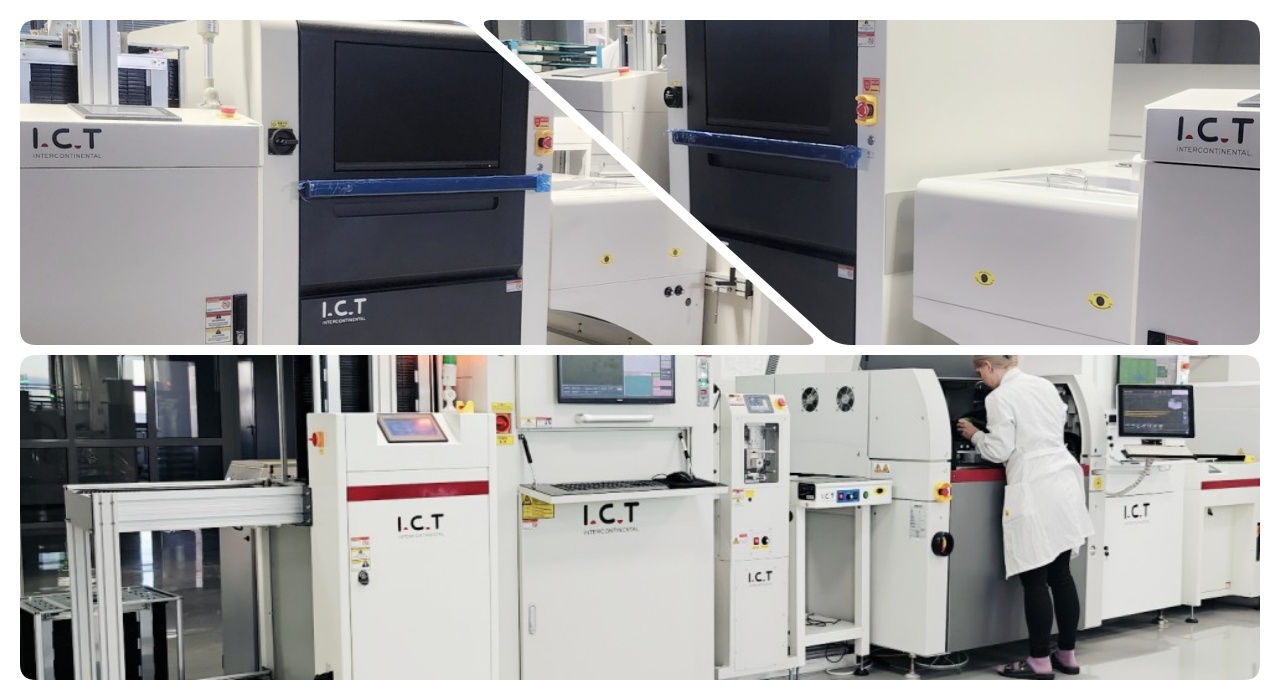

| Descubra máquinas AI-4540 AOI
A I.C.T DIP Inverted Camera Online AOI AI-4540 é uma ferramenta de inspeção avançada para PCBA após THT soldagem. Ele captura imagens em tempo real usando uma câmera colorida de alta precisão e as processa com algoritmos de Rede Neural de Convolução (CNN) para detectar defeitos de forma inteligente. Esta máquina PCB Aoi automática identifica problemas como peças erradas, componentes ausentes, polaridade reversa e defeitos de solda, como pontes, vazios ou solda insuficiente em elementos como resistores, capacitores, diodos e soquetes. Com altas taxas de detecção e baixos alarmes falsos, é instalado nas linhas de produção sem modificações, permitindo operação contínua. Fácil de ajustar em altura e largura, suporta controle central para múltiplas unidades. A rastreabilidade dos dados inclui alarmes SPC, armazenamento automático de registros, avisos de NG e programação remota. Isso aumenta a eficiência e a qualidade da fábrica nos processos SMT.
| Recurso

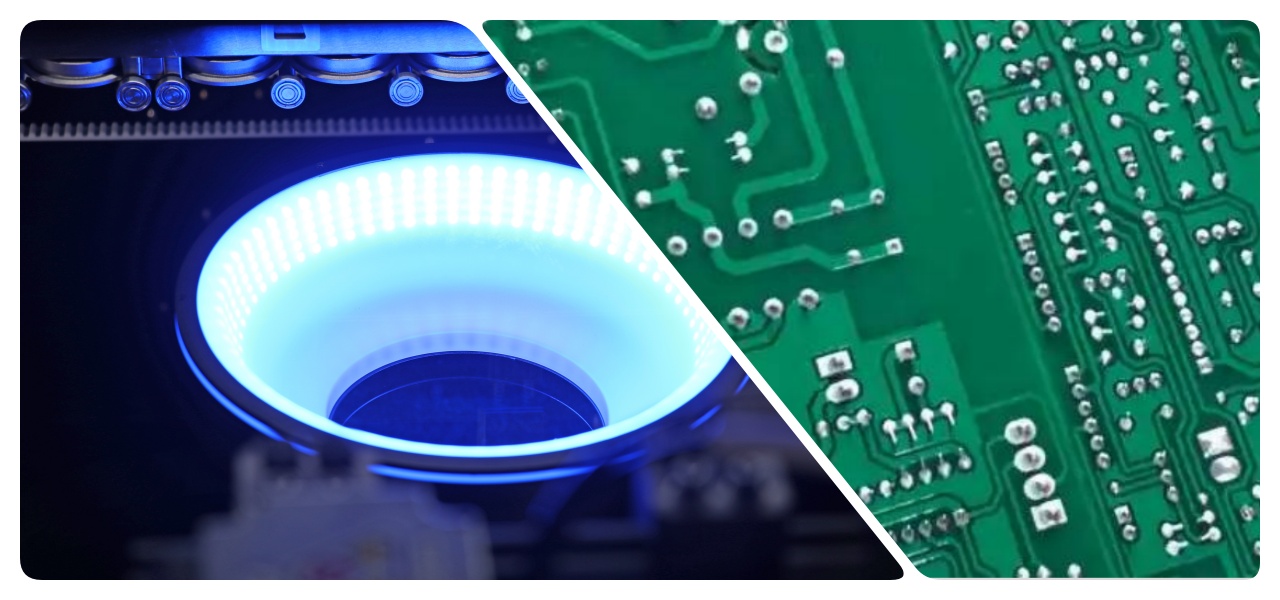

Algoritmo de aprendizagem profunda
As máquinas AI-4540 aoi usam aprendizado profundo com otimização de big data para verificações industriais. Ele identifica componentes e juntas de solda automaticamente com um clique, eliminando longos tempos de programação e muitos alarmes falsos dos métodos tradicionais. Treinado em grandes conjuntos de dados, ele lida com variações na parte inferior após a soldagem por onda, garantindo que não haja defeitos perdidos. Reduz chamadas falsas de peças salientes ou pequenas diferenças de cor. A CNN imita o julgamento humano para diversos cenários, como a detecção de furos difusos na solda sem interferência de pino ou dispositivo. Isso leva a uma forte generalização, alta precisão e inspeções confiáveis para placas complexas.

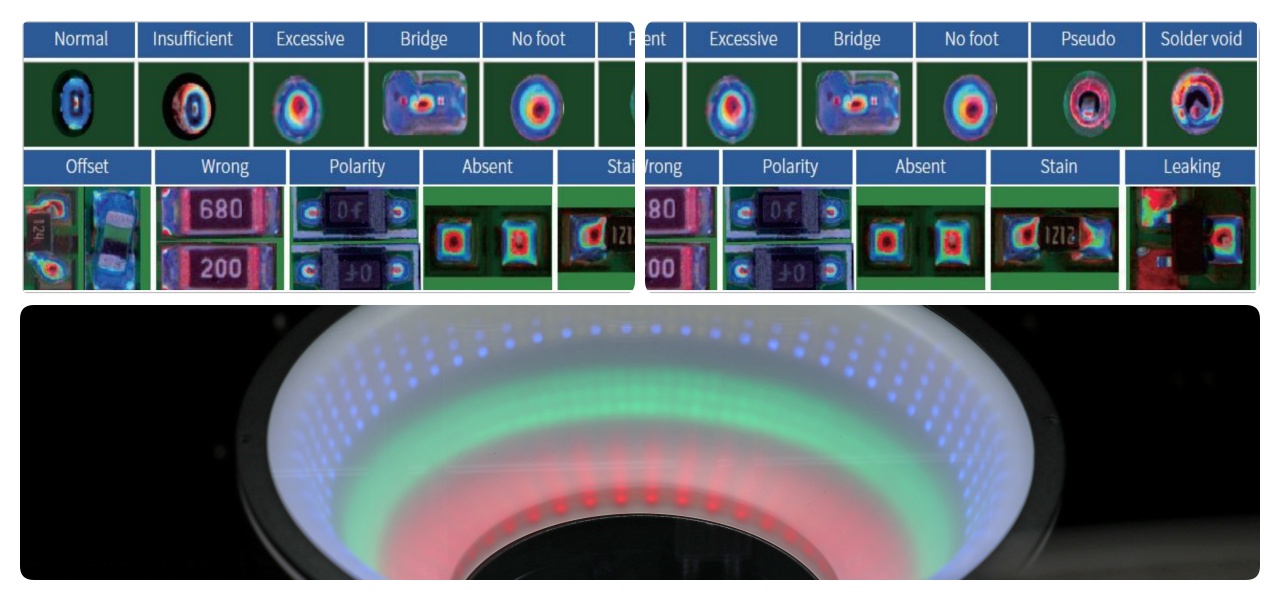

Procedimentos Flexíveis
Esta máquina de inspeção aoi online oferece processos inteligentes e adaptáveis para um uso tranquilo. Ele verifica resistores de anel colorido, capacitores, diodos e soquetes de forma inteligente, online ou offline, sem interromper as linhas. A programação leva de 10 a 20 minutos, a depuração de 10 a 15 minutos, com trocas curtas usando arquivos existentes. As alterações de parâmetros em lote acontecem com uma chave. Alarmes sonoros alertam para itens ou tipos errados. Isso simplifica as operações, otimiza rapidamente as configurações do equipamento e reduz o tempo de inatividade para melhorar o fluxo de produção.

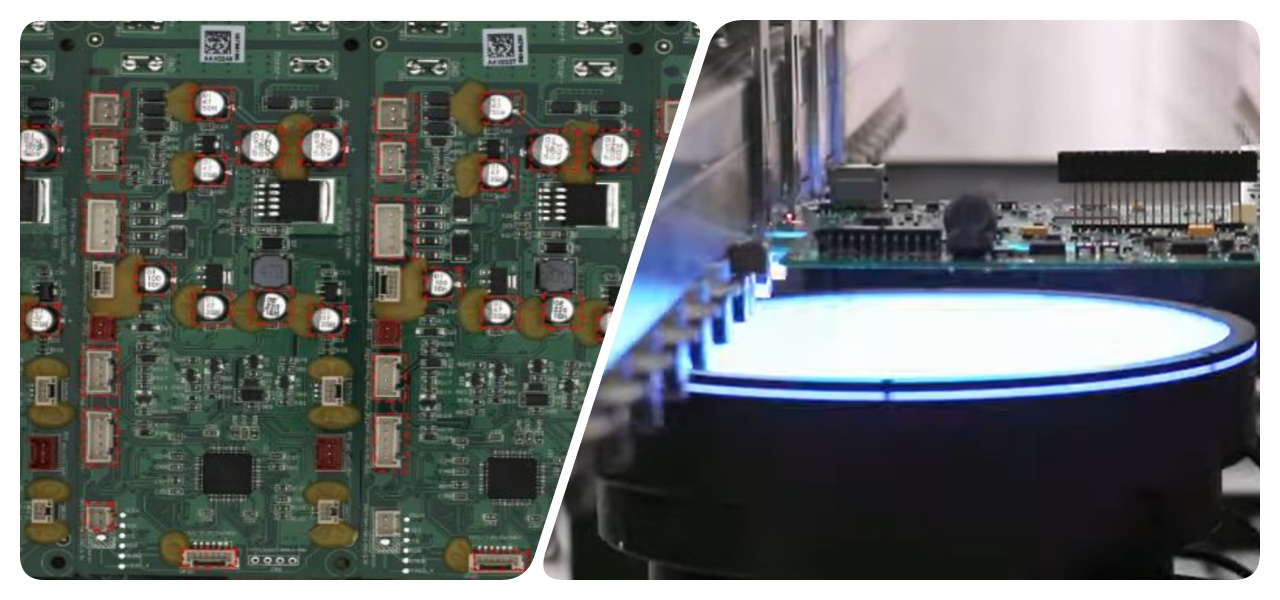

Velocidade de inspeção rápida
As máquinas AI-4540 aoi realizam verificações rápidas com planejamento de caminho de algoritmo genético. Ele reduz as contagens de FOV ignorando áreas sem solda, encurtando caminhos e selecionando pontos de imagem ideais para evitar solda nas bordas. O processamento paralelo da GPU acelera o manuseio de dados. A 0,23 segundos por FOV, é adequado para linhas de alto volume. Como um sistema de inspeção on-line da máquina smt aoi, ele mantém o fluxo enquanto garante resultados precisos.
Vários modos de inspeção
Suporta verificações de múltiplas placas, placas mistas e materiais mistos. Identifica rotações em vários ângulos e posições. Ignora notas ruins automaticamente. Essa flexibilidade se adapta a diferentes configurações PCB para inspeções completas e eficientes, sem etapas extras.
| Especificação
| Modelo | I.C.T Câmera invertida DIP on-line AOI AI-4540 (após THT soldagem) | I.C.T Câmera invertida DIP on-line AOI AI-4540L (após THT soldagem) |
| FOV | 49*41mm |
| Resolução | 20h |
| Câmera | 5 milhões |
| Luz | Luz RGB + W, integral de 4 cores |
| Velocidade de inspeção | 0,23 seg/FOV |
| Inspeção de mistura PCB | Suporta programa de chamada automaticamente. |
| PCB tamanho | Trilha de três seções: 50*50-350*400mm Trilha de seção única: 50*50-450*400mm | 50*50~550*650mm |
| PCB Altura | Parte superior: 110 mm (150 mm opcional), parte inferior: 25 mm |
| PCB espessura | 0,3 ~ 6,0 mm |
| PCB Borda | 3,0 mm |
| PCB Deformação | ±3,0 mm |
| PCB Peso | Máx.: 10Kg |
| Transportador SMT altura | 750 e 900 ± 20 mm |
| Mostrar | Tela FHD de 23,8 polegadas |
| Saída de dados | Análise estatística gerada automaticamente SPC |
| Função especial | Pesquisa automática de elementos e programação rápida |
| Poder | AC220 50/60Hz,5A |
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| Lista de equipamentos de linha DIP
Nossa linha de produção DIP oferece ferramentas avançadas para montagem PCB eficiente e precisa. A linha DIP totalmente automatizada inclui uma linha de inserção DIP para posicionamento preciso dos componentes, um carregador de ondas para entrada suave PCB, um descarregador de ondas para saída segura e uma linha de montagem para verificações finais. Esta linha de produção DIP PCB de alta qualidade garante operação estável, inserção THT confiável e montagem econômica, atendendo às diversas necessidades da indústria. Com designs modulares e suporte global da I.C.T, aumenta a produtividade para tarefas completas.
| Vídeo de sucesso do cliente
Nosso vídeo de marketing para as máquinas AI-4540 aoi mostra seu design exterior elegante, destacando a esteira de três seções para manuseio flexível PCB. Mergulha na estrutura interna, demonstrando a câmera de alta precisão e o sistema de iluminação. A caixa elétrica é exibida, enfatizando componentes confiáveis para operação estável. Os principais pontos de venda são apresentados, como detecção de defeitos em tempo real e baixos alarmes falsos. Vários destaques de programação são mostrados, incluindo identificação com um clique, configurações rápidas e modificações em lote. Este vídeo ilustra como a máquina se integra perfeitamente às linhas, otimiza a eficiência e garante resultados de alta qualidade para fabricantes de eletrônicos em todo o mundo.
| Serviço e treinamento
I.C.T oferece serviço abrangente e treinamento para máquinas AI-4540 aoi. Nossa equipe global cuida da instalação, manutenção e assistência remota para minimizar o tempo de inatividade. O treinamento inclui sessões práticas sobre programação, operação e solução de problemas, disponíveis no local ou online. Nós nos concentramos em respostas rápidas às dúvidas, garantindo que sua equipe adquira habilidades rapidamente. Este apoio ajuda as fábricas a funcionar sem problemas, a melhorar a qualidade e a adaptar-se eficazmente às necessidades de produção.
| Avaliações de clientes
Os clientes elogiam as máquinas aoi I.C.T por sua precisão e confiabilidade. Eles elogiam nossos engenheiros pelas configurações especializadas e soluções rápidas. Embalagem segura e envio pontual evitam danos, ganhando notas altas. Respostas rápidas aos problemas geram forte confiança e parcerias.
| Nossa Certificação
I.C.T possui CE, RoHS, ISO9001 e várias patentes. Isso garante segurança, conformidade ambiental e padrões de qualidade. Nossas máquinas aoi atendem às regras globais de desempenho confiável. As patentes protegem inovações como a tecnologia de aprendizagem profunda, fornecendo soluções avançadas e protegidas.
| Sobre I.C.T e nossa fábrica
I.C.T é uma empresa líder em eletrônicos com pesquisa e desenvolvimento e produção internos. Nossa equipe de mais de 89 funcionários, incluindo 20 engenheiros, impulsiona um rápido crescimento ao longo de 12 anos. Atendemos 1.600 clientes em 72 países com soluções SMT completas. Nossa fábrica de 12.000 m² utiliza testes rigorosos e sistemas ISO9001 para manter a alta qualidade do produto.
