Na produção de soldagem por onda, a aplicação de fluxo é uma etapa crítica que afeta diretamente a qualidade da solda, o desempenho de umedecimento e a confiabilidade do produto final. Os métodos tradicionais de pulverização muitas vezes dependem de ajustes manuais instáveis ou sistemas de controle simplificados, o que pode levar à distribuição desigual do fluxo ou ao consumo excessivo.

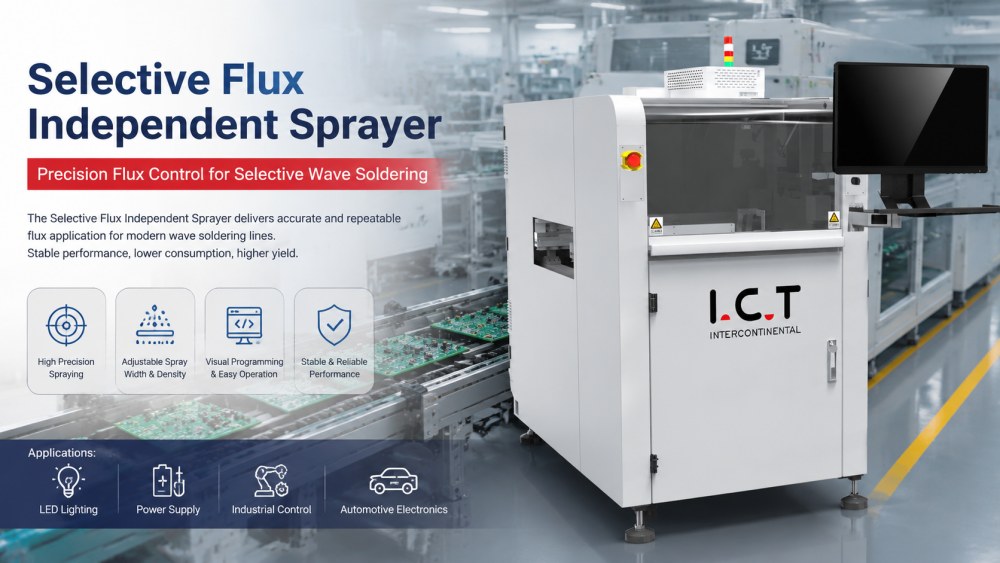

O Pulverizador Independente de Fluxo de Solda de Onda Seletiva foi projetado para colocar esse processo sob controle digital preciso. Em vez de pulverizar o fluxo de forma ampla e descontrolada, o sistema aplica o fluxo apenas onde é necessário no PCB, melhorando a eficiência e reduzindo o desperdício de material.
É amplamente utilizado em linhas de montagem PCB de passagem, especialmente em placas de fonte de alimentação, sistemas de controle industrial, eletrônicos automotivos, drivers LED e dispositivos de comunicação. Como uma máquina de pulverização de fluxo, ela atua como a etapa de preparação inicial para uma qualidade de soldagem por onda estável.
| Recursos do produto
O sistema de pulverização foi projetado para fornecer distribuição de fluxo estável e repetível em superfícies PCB. Ao controlar o tempo de pulverização, o fluxo e o caminho do movimento, a máquina garante que cada placa receba uma cobertura de fluxo consistente antes de entrar no processo de soldagem.
Ao contrário dos métodos tradicionais de pulverização aberta, este sistema concentra-se no controle seletivo. Isso ajuda a reduzir o uso desnecessário de fluxo e, ao mesmo tempo, melhora a estabilidade da junta de solda em estágios posteriores. Para aplicações de Pulverizador Independente de Fluxo Seletivo, a consistência no comportamento da pulverização é um fator chave para o rendimento da produção.
A máquina usa uma plataforma de movimento X/Y coordenado para guiar o movimento da pulverização através da superfície PCB. Isto permite um controle preciso sobre os caminhos de pulverização, garantindo que o fluxo seja aplicado apenas nas áreas alvo, e não em toda a placa.
O posicionamento do PCB é estabilizado por meio de suporte mecânico e alinhamento da esteira, reduzindo o desvio durante a pulverização. Isso melhora a repetibilidade em ambientes de produção de alto volume, onde vários modelos PCB são processados na mesma linha.
O sistema transportador é projetado para suportar movimento contínuo PCB em linhas de pulverização de fluxo de soldagem por onda. Garante uma transferência suave entre os processos upstream e o estágio de aplicação do fluxo sem interromper o ritmo de produção.
O ajuste de largura e o controle de altura de transporte permitem que o sistema se conecte a diferentes tamanhos de PCB. Isto o torna adequado para integração em sistemas completos de fluxo seletivo de solda, onde a consistência do fluxo da placa é essencial para resultados de soldagem estáveis.
O sistema de fluxo é projetado com armazenamento estável e controle automático de fornecimento. Um tanque de fluxo de 2L suporta operação contínua, enquanto a detecção de baixo nível garante que os operadores possam reabastecer o material antes que ocorra a interrupção da produção.
Parâmetros de pulverização como densidade, ângulo e vazão podem ser registrados digitalmente e reutilizados em diferentes programas de produção. Isso melhora a rastreabilidade e reduz o tempo de configuração ao alternar entre modelos PCB em ambientes de fabricação de vários produtos.
| Modelo | F500 |
| PCB Método de posicionamento | Posicionamento mecânico |
| PCB tamanho | 120*60~500*500mm(com fixação) |
| PCB espessura | 0,5~6mm |
| PCB Peso | Máx. 15KG |
| Altura do componente disponível | Superior 120 mm, inferior 60 mm |
| PCB Borda do processo | ≥5mm |
| PCB Altura de transporte | 900 ± 20mm |
| PCB Método de transporte | Rolos |
| Transportador SMT velocidade | 0,2~10m/min |
| Transportador SMT Direção | L~R (Opção: R~L) |
| Transportador SMT Método | Trilho único |
| Capacidade de Fluxo | Extração automática de fluxo 2L |
| Tipo de fluxo | Leave-on / À base de água |
| Número de bicos de pulverização | Bocal de pulverização único |
| Dimensão | 916*1455*1500mm |
| Peso | 500KG |
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| Lista de equipamentos de linha DIP
I.C.T fornece soluções completas para linhas de produção de soldagem por onda e DIP, incluindo sistemas de pulverização de fluxo, máquinas de solda por onda, sistemas de pré-aquecimento, transportadores PCB, equipamentos de inspeção AOI e estações de reparo.
Numa linha de produção completa, a pulverização de fluxo não é um processo isolado. Afeta diretamente a qualidade da solda no estágio de soldagem por onda e deve ser compatível com a velocidade do transportador, o layout PCB e o perfil de aquecimento. I.C.T ajuda os clientes a projetar soluções completas para garantir a coordenação estável entre os processos de aplicação de fluxo, soldagem e inspeção.
| Finalidade do nome do produto | na linha DIP |
|---|---|
| linha PCB SMT | Linha de montagem Turnkey Ful-auto SMT |
| Máquina de inserção automática | Coloca componentes automaticamente em PCBs com precisão para linha de produção DIP. |
Derrete a solda para formar juntas sólidas em PCBs durante o processo de plug-in THT. | |
Aplica solda seletivamente em áreas específicas para montagem THT precisa | |
Inspeciona juntas de solda e defeitos de colocação em DIP montado PCB. | |
Verifica a qualidade da solda interna e defeitos ocultos nos componentes THT. | |
| Linha de montagem da correia | Transporta suavemente através da linha DIP para montagem e inspeção eficientes. |
| Vídeo de sucesso do cliente
Um cliente I.C.T da Hungria visitou nossa fábrica no início de dezembro para aceitação final de sua linha de produção de soldagem por onda personalizada. O projeto incluiu um sistema de processo DIP completo projetado para fabricação de montagem PCB estável.
A linha de produção consiste em uma máquina de inserção de formas ímpares, máquina de solda ondulada (Acrab) e um sistema de inspeção DIP AOI. Durante a visita, o Cliente avaliou a estabilidade da operação da máquina, o desempenho da pulverização de fluxo, a consistência do processo de soldagem e a coordenação geral da linha. A avaliação concentrou-se no desempenho de cada unidade como parte de um sistema de produção integrado completo antes do envio.
| Suporte de serviço abrangente
I.C.T fornece suporte técnico completo para linhas de produção SMT e DIP, incluindo planejamento de layout, instalação de equipamentos, otimização de processos e treinamento de operadores. Para sistemas de pulverização de fluxo, os engenheiros ajudam os clientes a ajustar os parâmetros de pulverização, a velocidade do transportador e as configurações de manuseio PCB para corresponder às condições reais de produção.
O treinamento inclui operação da máquina, procedimentos de manutenção, calibração do sistema e métodos de solução de problemas. Isso garante que os clientes possam gerenciar não apenas o pulverizador de fluxo, mas também sua integração com sistemas de soldagem e inspeção por onda em um fluxo de produção completo.
| O que os clientes dizem
Os clientes frequentemente relatam maior estabilidade nos resultados de soldagem por onda após a introdução de sistemas seletivos de pulverização de fluxo. Eles destacam melhor controle do uso do fluxo, qualidade mais consistente das juntas de solda e taxas reduzidas de retrabalho.
Os operadores também consideram o sistema mais fácil de gerenciar em comparação com os métodos tradicionais de pulverização. Com controle digital e plataformas de movimento estáveis, as equipes de produção podem obter resultados mais previsíveis em diferentes modelos PCB.
| Certificações e Padrões
O equipamento I.C.T está em conformidade com CE, RoHS, ISO9001 e padrões de fabricação internacionais relacionados. Cada máquina passa por testes mecânicos, validação de segurança elétrica e inspeção funcional antes do envio.
O controle de qualidade também abrange a integração em nível de sistema com linhas de solda por onda para garantir uma operação estável a longo prazo em ambientes reais de produção. Isso ajuda os clientes a obter resultados consistentes e desempenho confiável do processo.
| Sobre I.C.T Empresa e Fábrica
I.C.T é um fornecedor global de soluções de automação de montagem SMT, DIP e PCB, com foco no design e integração de linhas de produção completas.
Em vez de fornecer apenas máquinas individuais, a I.C.T ajuda os clientes a construir sistemas de fabricação completos, abrangendo processos de pulverização de fluxo, inserção, soldagem, inspeção e teste. Isto permite maior eficiência, melhor estabilidade e capacidade de produção escalonável para fabricantes globais de eletrônicos.
