I.C.T-u2
I.C.T
| Quantidade: | |
|---|---|

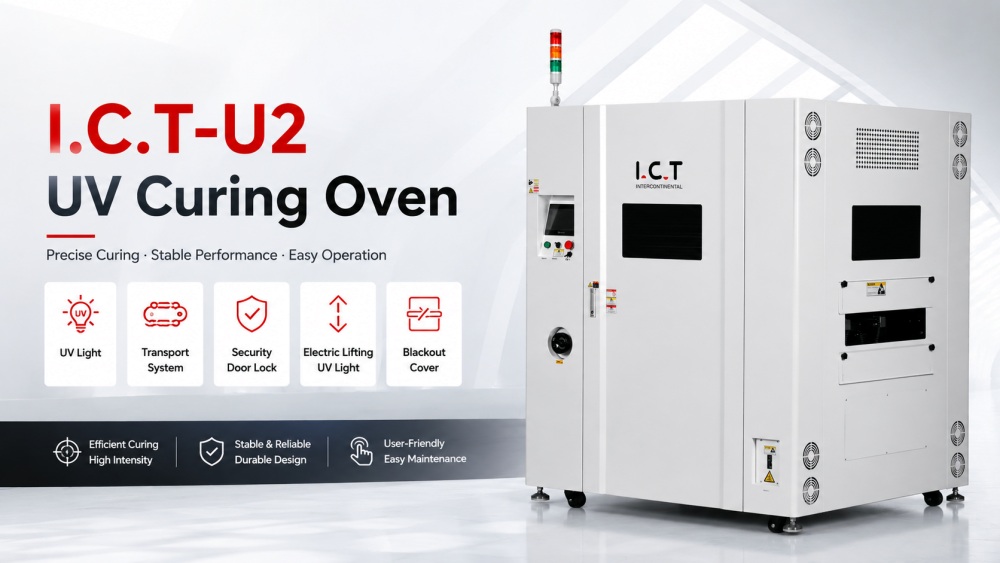

O forno de cura UV I.C.T-U2 foi desenvolvido para cura rápida e uniforme de adesivos, tintas, revestimentos e materiais sensíveis a UV em SMT PCBs. Possui um conjunto de lâmpadas UVA de alta potência com ajuste de altura independente, painéis reflexivos para uso eficiente de energia e um sistema de transporte antiaderente acionado por motores de passo para transporte estável. O forno acomoda PCBs de até 500 mm de largura e ±100 mm de altura, suportando uma carga de 5 kg por tábua. O resfriamento independente garante uma temperatura de saída segura. O sistema fornece cura consistente, reduz defeitos e integra-se perfeitamente às linhas de produção SMT SMD.

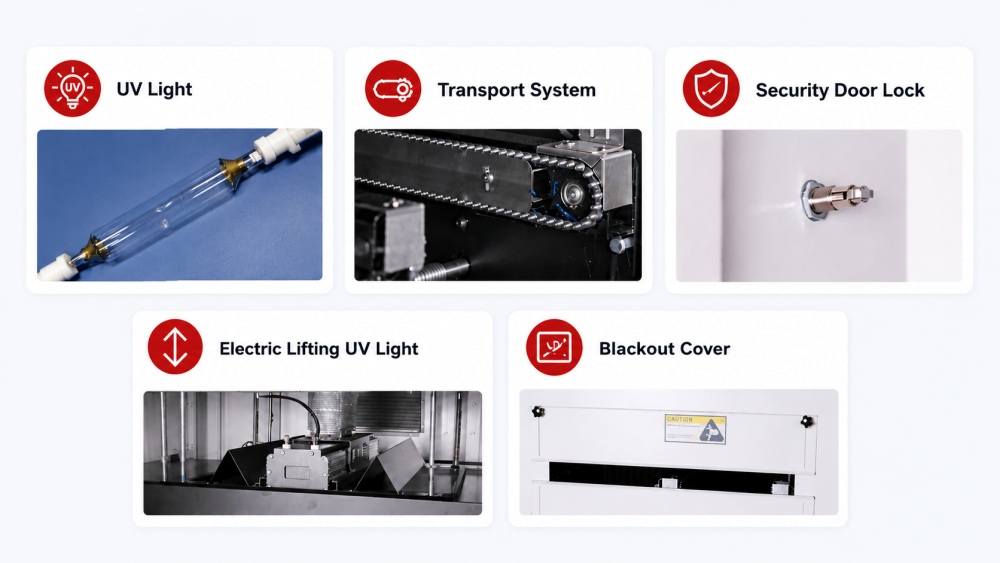

As lâmpadas UV proporcionam irradiação uniforme com energia de alta intensidade. Cada lâmpada pode ser controlada independentemente em altura e tempo de exposição. Painéis reflexivos aumentam a utilização de UV e reduzem o consumo de energia. O controle de temperatura PID garante precisão de ±1°C. Os recursos de segurança incluem detecção de falhas na lâmpada, proteção contra superaquecimento e alarmes integrados. O sistema garante uma cura rápida e estável para adesivos e revestimentos, suportando produção de alto rendimento SMT PCB enquanto mantém a integridade da placa.
O sistema transportador utiliza correntes revestidas de Teflon com acionamento por motor de passo. A velocidade ajustável varia de 0,5 a 3,5 m/min, e o sistema garante o posicionamento preciso da placa. Sensores de fibra óptica detectam entrada e saída de PCB, evitando atolamentos e falhas de alimentação. O design suporta placas de até ±100 mm de altura, 500 mm de largura e até 5 kg por placa. As zonas de resfriamento mantêm baixas temperaturas de saída, reduzindo o estresse térmico. Essa combinação garante alta confiabilidade e desempenho de cura consistente em toda a linha de produção SMT PCB.
| Especificações:
| Especificações | I.C.T-u2 |
| Transporte | Corrente de pino longo de aço inoxidável, comprimento de pino 35B de 5 mm, adicione abas de aço inoxidável. |
| Sistema de controle | CLP + tela sensível ao toque |
| Transportador SMT Velocidade | 0,5 ~ 3,5 m/min |
| Quantidade de luz UV | 1 conjunto |
| Poder da luz ultravioleta | 6Kw/conjunto |
| Fonte de luz ultravioleta | Banda UVA |
| Comprimento da luz UV | 630 mm, comprimento do arco 500 mm |
| Comprimento da onda principal | 365 nm |
| Altura máxima PCBA | ±100 mm |
| PCBA largura | 50 ~ 500 mm, ajuste manual, suporta peso de 5 kg |
| Método de resfriamento | Resfriamento de ar |
| Fornecimento elétrico | Trifásico, 380V 50Hz |
| Dimensão (C*L*A) | 1500*1100*1720mm |
| Peso | Aprox.450KG |
* Os dados são obtidos sob temperatura ambiente de 25°C e umidade de 60%.
| NÃO. | Item | Opcional |
| Sistema de ajuste de largura do trilho | Ajuste automático de largura do motor | |
| Função de opção | Linha de retorno da placa |
* I.C.T continua trabalhando em qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| PCBA Lista de equipamentos da linha de revestimento
O I.C.T-U2 integra-se com a linha completa de revestimento e distribuição I.C.T do SMT. Equipamentos relacionados incluem dispensadores de jato, máquinas de revestimento conformal, fornos de cura UV, transportadores PCB, inspeção AOI e sistemas de despanelamento. O forno realiza a cura controlada, enquanto as máquinas de revestimento protegem superfícies mais amplas. AOI verifica a qualidade e o depaneling separa PCBs finalizados. Juntas, essas máquinas formam um fluxo de trabalho contínuo que otimiza o rendimento, reduz o desperdício de material e garante cura e secagem PCB consistentes.
| Nome do produto | Finalidade na linha de revestimento PCBA |
|---|---|
Aplica revestimentos protetores precisos em placas de circuito para proteção à prova de poeira, água e explosão. | |
Endurece revestimentos com luz IR ou UV, garantindo proteção durável e forte. | |
Transporta placas de circuito suavemente através da linha de revestimento para processamento eficiente. | |
Fornece e armazena PCB para a linha de produção, garantindo entrada e saída tranquilas. | |
| Revestimento isolante AOI | Inspeciona a qualidade do revestimento e detecta defeitos para garantir altos padrões. |
| Vídeo de sucesso do cliente
Em abril de 2026, I.C.T implantou uma linha de produção completa SMT para um fabricante português de eletrónica automóvel. Os engenheiros realizaram a instalação no local, a calibração da linha e o treinamento prático do operador. Eles orientaram a equipe na operação do forno, manuseio da esteira e manutenção de rotina. O cliente elogiou a instalação tranquila, o desempenho confiável do forno e o treinamento claro e prático. Os operadores conseguiram gerenciar a linha com eficiência, garantindo uma cura consistente em todos os tipos de PCB e revestimentos durante toda a produção.
| Suporte de serviço e treinamento
I.C.T fornece suporte para operações inteiras da SMT fábrica, não apenas para fornos individuais. Antes da entrega, os engenheiros analisam o tipo, o material, o resultado pretendido, o espaço de trabalho e a expansão futura. Após a instalação, o suporte inclui comissionamento, treinamento do operador, orientação de manutenção e otimização de processos. Os engenheiros garantem uma integração suave do forno de cura UV com equipamentos de revestimento, distribuição, inspeção, manuseio e remoção de painéis. Novas fábricas recebem orientação desde o layout até a produção experimental. As fábricas existentes se beneficiam de fluxo de trabalho aprimorado, operação de linha balanceada e cura confiável de alto rendimento SMT PCB.
| O que nossos clientes dizem
Os clientes valorizam I.C.T pela orientação prática e resposta rápida. Os engenheiros fornecem instruções claras, reduzindo erros e acelerando a prontidão do operador. A embalagem protetora garante um transporte seguro de longa distância. As questões técnicas que surgem durante a instalação ou produção são prontamente resolvidas pelas equipes coordenadas de vendas e engenharia. Os clientes ganham confiança ao lançar novas linhas, mantendo alto rendimento e alcançando cura consistente e de alta qualidade para adesivos, tintas e revestimentos.
| Certificações e Padrões
O forno de cura UV I.C.T-U2 possui certificação CE e atende aos padrões internacionais de segurança. O controle de qualidade inclui inspeção de componentes, verificação de montagem, teste de funcionamento, confirmação de embalagem, rastreamento de remessa, registros de instalação e serviço pós-venda. Procedimentos abrangentes garantem desempenho de cura confiável e repetível, minimizam o risco operacional e mantêm resultados consistentes de alta qualidade na produção SMT PCB.
| Sobre I.C.T Empresa e Fábrica
I.C.T oferece soluções completas para SMT, DIP, revestimento, distribuição, montagem, robótica e fábricas inteligentes. Equipes internas de P&D, produção, engenharia, vendas e serviços apoiam os clientes desde o planejamento até a produção estável. I.C.T atendeu clientes globais com fornecimento de equipamentos, instalação, treinamento e otimização de processos. Além de fornecer máquinas, I.C.T ajuda a construir fábricas de 0 a 1 e atualiza as linhas existentes de 1 a 10, fornecendo sistemas de produção SMT PCB escaláveis, precisos e confiáveis.
