Português  |
T420
I.C.T
smt pcb metal coating machines
| Quantidade: | |
|---|---|

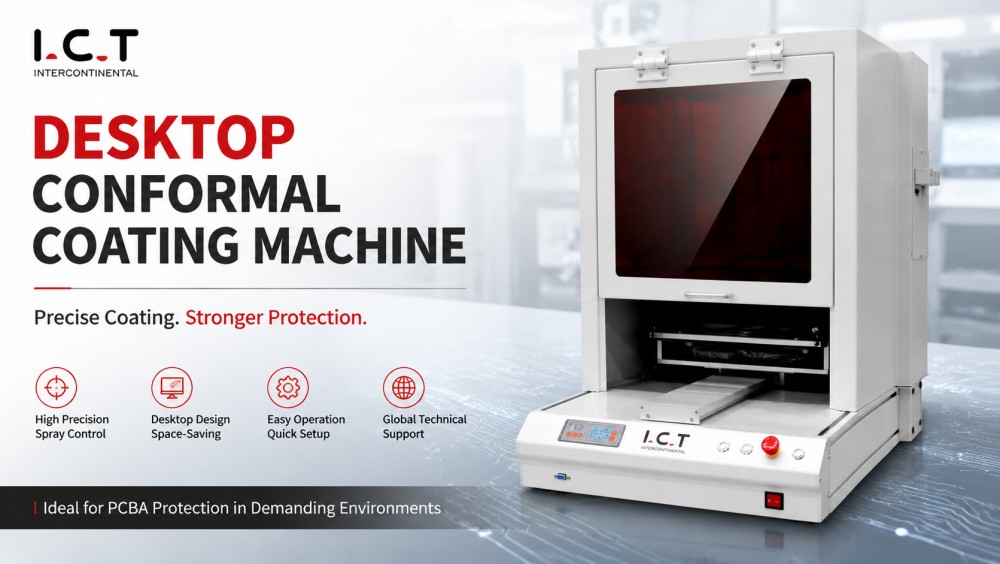

A máquina de revestimento conformal de mesa SMT PCBA foi projetada para revestimento de pequenos lotes ou protótipos PCB com alta precisão. O movimento de três eixos permite a aplicação seletiva em PCBs de um ou dois lados. Acomoda tamanhos de placas de 50×50 a 400×400mm com alturas de até 80mm. O sistema inclui tanques de material de 10L e de limpeza de 2L e válvulas de pulverização ajustáveis. Os operadores podem programar pontos, linhas, círculos, arcos e curvas. A troca rápida de produto e a interface intuitiva o tornam ideal para produção off-line, pequenas linhas piloto e ambientes de laboratório, garantindo resultados de revestimento isolante uniformes e repetíveis.

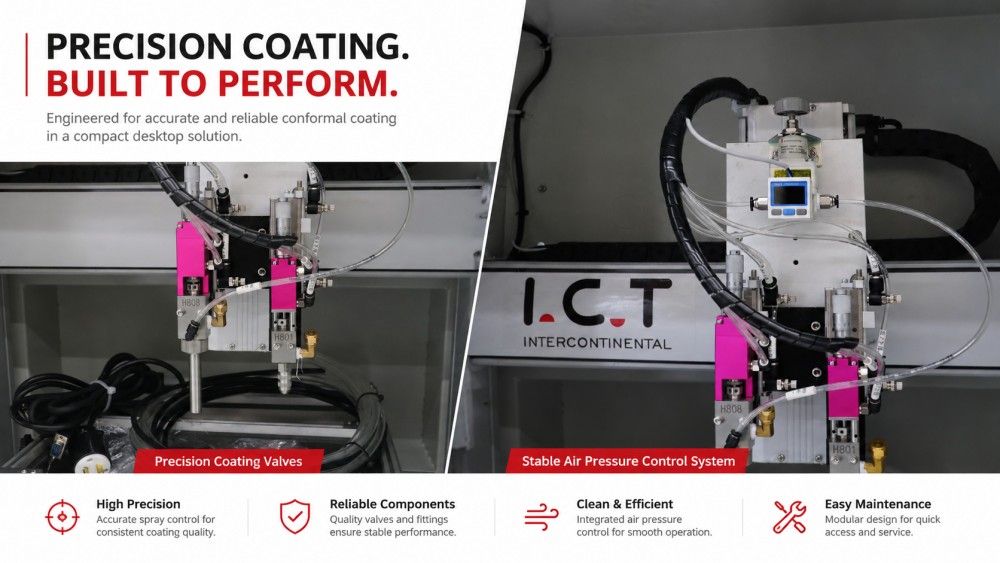

O robô de três eixos aplica revestimentos com alta repetibilidade em PCBs complexos. As válvulas ajustáveis suportam múltiplas viscosidades, incluindo adesivos UV e epóxi. A detecção de altura e o reconhecimento de bordas garantem uma cobertura uniforme, evitando o excesso de pulverização. Suporta placas simples e dupla face. Esse recurso garante qualidade de revestimento consistente para produção de protótipos, laboratórios e pequenos lotes SMT PCBA.
Transportadores e acessórios compactos de mesa estabilizam as placas durante o revestimento. Os motores de passo garantem movimentos precisos. Os acessórios de troca rápida minimizam o tempo de inatividade ao trocar as placas. O layout de mesa é ideal para laboratórios de engenharia, produção piloto ou revestimento SMT PCB em pequena escala. O sistema evita o desalinhamento e garante cobertura uniforme em diversos tamanhos e espessuras de placas, mantendo ao mesmo tempo alta eficiência.
O fornecimento de material inclui tanque principal de 10L e tanque de limpeza de 2L com pressão de ar regulada de 4,5–6 Kg/cm². A programação da caixa de ensino permite definição de trajetória e ajustes de volume de revestimento. Ciclos de limpeza independentes reduzem a contaminação. O fluxo controlado do material garante uma espessura de revestimento consistente. A programação flexível acomoda vários layouts PCB, garantindo resultados reproduzíveis em ambientes de produção off-line ou de pequenos lotes.
| Artigo | I.C.T-T420 |
|---|---|
| Número de válvulas | Válvula de atomização 1pcs, válvula de precisão 1pcs |
| Número do eixo | 3 eixos (X, Y, Z) |
| PCB tamanho | 50×50 ~ 400×400mm |
| PCB espessura | 0,4 ~ 6mm |
| PCB Deformação | <1% |
| Sistema de driver | Motor de passo |
| Volume de materiais | Balde de cola 1×10L + balde de limpeza 1×2L |
| Máx. Velocidade | 400 mm/seg |
| Máx. Altura do Componente | 80mm |
| Largura de pulverização em forma de leque | 5 ~ 8mm |
| Menor diâmetro de pulverização | 5mm |
| Precisão repetida | ±0,1mm |
| Mudança de produto | <8 minutos |
| Inspecione a luz | Luz ultravioleta |
| Pressão do ar | 4,5 ~ 6 Kg/cm² |
| Fonte de energia | AC220V±10%, 50/60Hz, 500W (Opção: 110V) |
| Método de controle | Alça de controle |
| Dimensão (C×L×A) | 800×900×900 milímetros |
| Peso | Aprox. 50kg |
*I.C.Tcontinua trabalhando na qualidade e no desempenho, as especificações e a aparência podem ser atualizadas sem aviso prévio.
A máquina de revestimento de mesa integra-se com linhas I.C.T completas SMT/DIP, incluindo pick-and-place, soldagem seletiva, AOI e sistemas de remoção de painéis. A visão CCD inline monitora a qualidade do revestimento. Combinados, esses sistemas otimizam o rendimento, minimizam o retrabalho e mantêm a cobertura uniforme do revestimento para montagens PCBA e LED. Ideal para laboratórios, linhas piloto e produção de pequenos lotes SMT.
| Nome do produto | Finalidade na linha de revestimento PCBA |
|---|---|
Aplica revestimentos protetores precisos em placas de circuito para proteção à prova de poeira, água e explosão. | |
Endurece revestimentos com luz IR ou UV, garantindo proteção durável e forte. | |
Transporta placas de circuito suavemente através da linha de revestimento para processamento eficiente. | |
Fornece e armazena PCB para a linha de produção, garantindo entrada e saída tranquilas. | |
| Revestimento isolante AOI | Inspeciona a qualidade do revestimento e detecta defeitos para garantir altos padrões. |
Em dezembro de 2025, I.C.T entregou três linhas de produção —SMT, DIP e Revestimento — para um fabricante saudita de eletrônicos automotivos. Os engenheiros cuidaram da instalação, calibração e treinamento do operador. O cliente já havia visitado I.C.T em junho de 2025 para inspecionar equipamentos e processos de produção. Após o comissionamento, os engenheiros receberam certificados honorários reconhecendo o serviço profissional e a confiabilidade da solução completa de SMT, DIP e linha de revestimento para uma nova fábrica ODM capaz de pesquisa e desenvolvimento, design e produção.
I.C.T fornece suporte ponta a ponta em operações de SMT, DIP e revestimento. A avaliação pré-entrega inclui PCB tipos, materiais de revestimento, capacidade e layout. Após a entrega, os engenheiros fornecem instalação, comissionamento, treinamento de operadores, manutenção e otimização de processos. A máquina de revestimento de mesa é incorporada ao fluxo de trabalho completo da montagem, garantindo qualidade de revestimento repetível. Novas instalações recebem orientação desde o layout até a produção experimental, enquanto as linhas existentes ganham fluxo de trabalho otimizado e operações estáveis.
Os clientes apreciam I.C.T pelas instruções claras, suporte prático e respostas rápidas. Os engenheiros orientam os operadores para reduzir erros e melhorar o rendimento. A embalagem garante uma entrega segura. Questões técnicas durante a instalação e produção são prontamente resolvidas. Os clientes confiam em I.C.T no lançamento de novas linhas de SMT, DIP e revestimento, ao mesmo tempo em que obtêm resultados de revestimento PCBA uniformes e repetíveis na produção off-line ou em pequenos lotes.
A máquina de revestimento conformal de mesa tem certificação CE e ISO9001. O gerenciamento de qualidade inclui inspeção de componentes, verificação de montagem, testes funcionais, revisão de embalagem, rastreamento de remessa, instalação e serviço pós-venda. Esses padrões garantem revestimentos isolantes reproduzíveis e de alta qualidade para produção de pequenos lotes e protótipos PCBA, incluindo revestimento seletivo de LED e módulos eletrônicos.
I.C.T oferece soluções prontas para uso para SMT, DIP, revestimento, distribuição, montagem, robótica e fábricas inteligentes. Equipes internas de P&D, produção, engenharia, vendas e serviços orientam os clientes desde o planejamento até a produção estável. Os projetos globais abrangem fornecimento de equipamentos, instalação, treinamento e otimização de processos. I.C.T constrói novas instalações de 0 a 1 e atualiza linhas existentes de 1 a 10, fornecendo soluções de revestimento isolante PCBA escaláveis, precisas e confiáveis.
