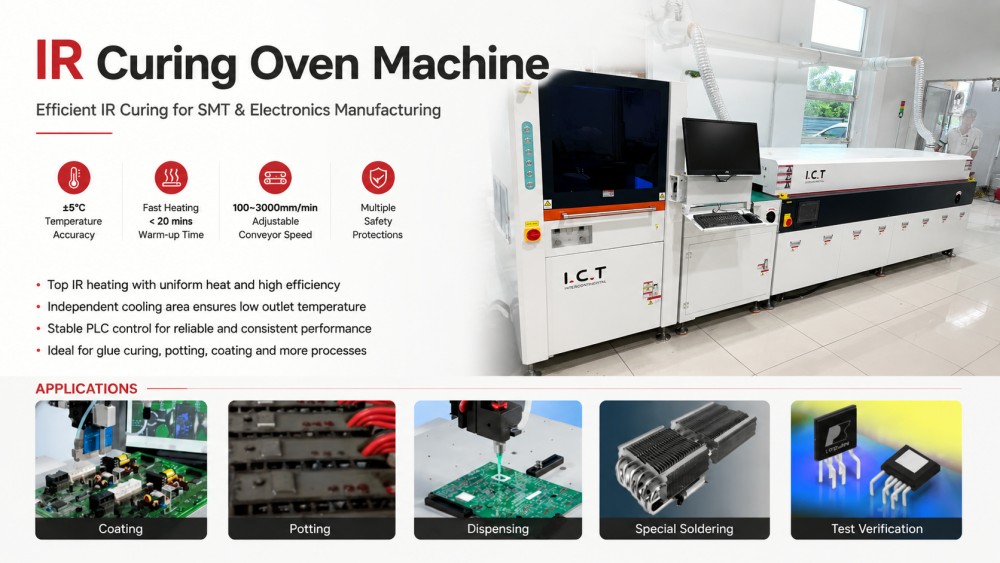

| SMT PCB Máquina de forno de cura IR

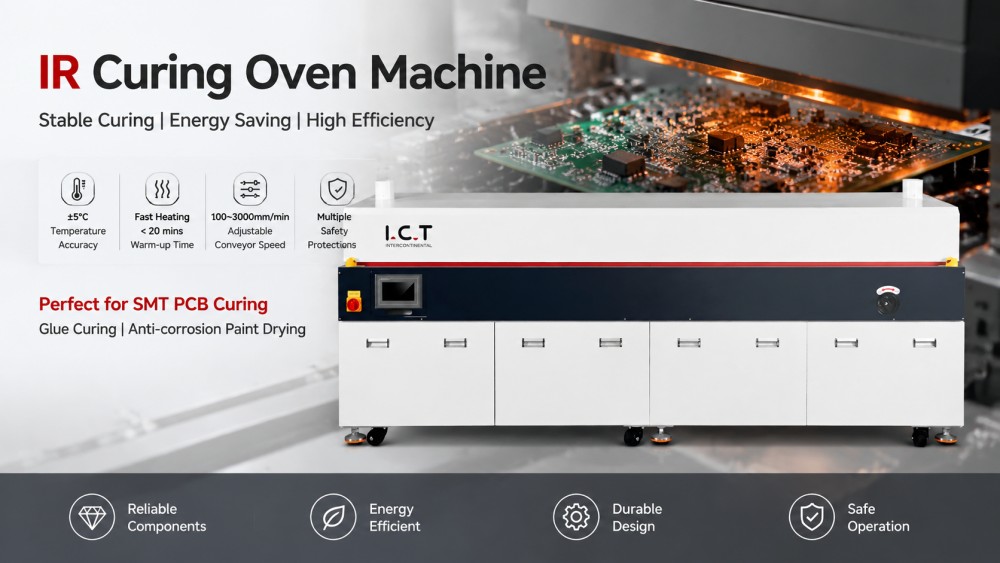

A máquina de forno de cura IR I.C.T foi projetada para cura rápida e uniforme de adesivos, revestimentos e tintas anticorrosivas em linhas de produção SMT PCB. Seu aquecimento IR de zona superior oferece alta eficiência térmica enquanto economiza energia, e o controle inteligente PID garante estabilidade de temperatura dentro de ± 5 ℃. O forno possui um sistema IR modular para fácil manutenção e confiabilidade a longo prazo. Com resfriamento independente, velocidade ajustável do transportador e design de gás zero com tampa do forno motorizada, o sistema proporciona operação segura e estável. Adequado para montagem SMD, cura PCB e produção de alto volume SMT, garante resultados de cura consistentes e de alta qualidade em placas de diferentes tamanhos e materiais.

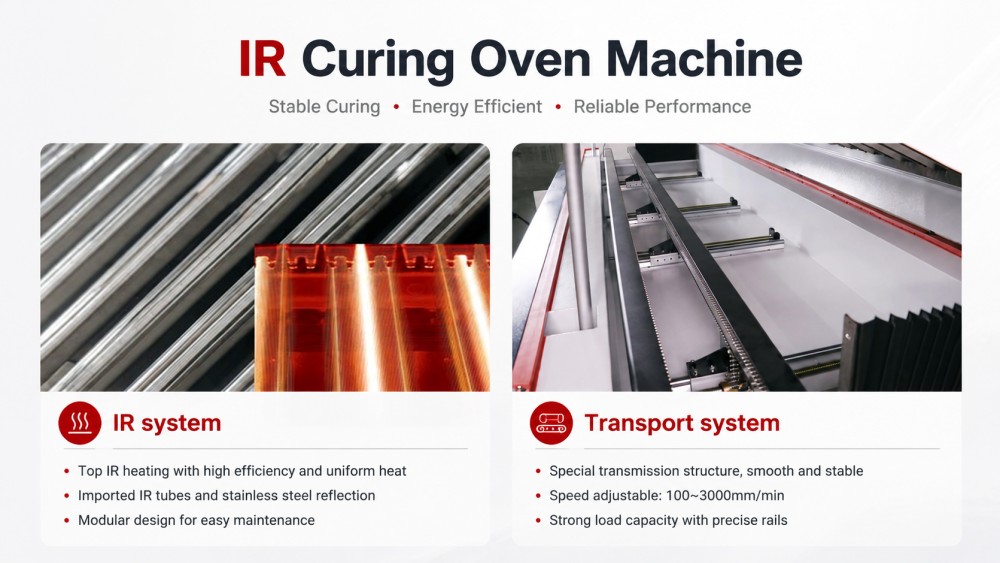

| Característica da máquina de forno de cura IR
Sistema infravermelho
O sistema IR oferece aquecimento de zona superior com alta eficiência térmica e controle preciso de temperatura. Tubos de aquecimento IR importados e piso refletivo de aço inoxidável otimizam a distribuição de calor, reduzem a perda de energia e mantêm a temperatura uniforme em todas as zonas. O controle inteligente PID ajusta automaticamente o aquecimento, compensando variações externas e mantendo a temperatura interna equilibrada. A proteção contra superaquecimento e os relés de estado sólido melhoram a segurança operacional e prolongam a vida útil. O sistema garante aquecimento rápido, cura precisa e desvio mínimo de temperatura, suportando adesivos e revestimentos sensíveis e preservando a integridade do PCB.
Sistema de transporte
O sistema de transporte utiliza motores importados e ajustadores de velocidade para fornecer movimento suave e ajustável de 100 a 3.000 mm/min. Trilhos temperados e tratados para suporte de carga garantem estabilidade e evitam deformação sob diferentes pesos do produto. O sistema acomoda placas de diferentes tamanhos e alturas de até 460 mm e inclui aquecimento inferior opcional para cura de toda a superfície. Zonas de resfriamento independentes mantêm temperatura baixa PCB na saída. O design Transportador SMT e a tampa motorizada do forno com suporte de segurança garantem operação confiável, manuseio suave e tempo de inatividade mínimo durante a produção de alto rendimento.
| Especificações:
| Item | I.C.T-IR3 | I.C.T-IR4 |
| Transporte | Trilho | Trilho |
| Sistema de controle | Tela sensível ao toque + CLP | Tela sensível ao toque + CLP |
| Modo de aquecimento | IR (opção de ar quente) | IR (opção de ar quente) |
| Transportador SMT Velocidade | 100 ~ 3000 mm/min | 100 ~ 3000 mm/min |
| Número de zonas de aquecimento | Acima3 / Inferior0 | Acima4 / Inferior0 |
| Aquecimento Inferior | Opção | Opção |
| Comprimento das zonas de aquecimento | 2500 mm | 3500mm |
| Tempo de aquecimento | Aprox. 15 minutos | Aprox. 15 minutos |
| Potência para aquecimento | 15KW | 18KW |
| Consumo de energia | 6KW | 8KW |
| Desvio de temperatura | ±5℃ | ±5℃ |
| Transporte alto | 900±20mm | 900±20mm |
| Altura máxima PCBA | ±100 mm | ±100 mm |
| Largura máxima de PCBA | 460 mm | 460 mm |
| Transportador SMT Direção | L→R (Opção: R→L) | L→R (Opção: R→L) |
| Volume de escape | 10M⊃3;/min * 2 Exaustores | 10M⊃3;/min * 2 Exaustores |
| Fornecimento Elétrico | Trifásico, 380 V, 50/60 Hz | Trifásico, 380 V, 50/60 Hz |
| Dimensão ( LWH ) | 300010901380 mm | 400010901380 mm |
| Peso | Aprox. 650KG | Aprox. 850kg |
* I.C.T continua trabalhando em qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| PCBA Lista de equipamentos da linha de revestimento
O forno de cura IR integra-se perfeitamente com toda a linha de revestimento e distribuição da I.C.T. As máquinas relacionadas incluem unidades de revestimento conformal, dispensadores de jato, fornos de cura UV/IR, transportadores PCB, sistemas de inspeção AOI e equipamentos de despanelamento. Essa integração garante cura precisa, proteção de revestimento e inspeção em um fluxo de trabalho contínuo. Os sistemas combinados ajudam a otimizar o rendimento, reduzir o desperdício de material e manter uma qualidade SMT PCB consistente. Os clientes se beneficiam de uma linha de produção conectada de ponta a ponta que equilibra com eficiência as operações de cura, manuseio, inspeção e pós-processamento.
| Nome do produto | Finalidade na linha de revestimento PCBA |
Máquina de revestimento | Aplica revestimentos protetores precisos em placas de circuito para proteção à prova de poeira, água e explosão. |
Cura de forno | Endurece revestimentos com luz IR ou UV, garantindo proteção durável e forte. |
Transportador SMT | Transporta placas de circuito suavemente através da linha de revestimento para processamento eficiente. |
Loader e descarregador | Fornece e armazena PCB para a linha de produção, garantindo entrada e saída tranquilas. |
| Revestimento isolante AOI | Inspeciona a qualidade do revestimento e detecta defeitos para garantir altos padrões. |
| Vídeo de sucesso do cliente
Em abril de 2026, a I.C.T entregou uma linha de produção SMT completa a um fabricante português de eletrónica automóvel. O cliente produz placas de sistema de iluminação e controle, exigindo processos estáveis de cura e montagem. Os engenheiros da I.C.T conduziram a instalação no local, configuração da linha e treinamento prático do operador. A equipe orientou o cliente na operação do forno, gerenciamento de temperatura, manuseio do transportador e manutenção de rotina. O cliente notou uma instalação tranquila, desempenho consistente do forno e treinamento claro e prático. Os operadores conseguiram controlar a linha com eficiência, garantindo uma cura repetível e de alta qualidade em todos os produtos PCB.
| Suporte de serviço e treinamento
I.C.T fornece suporte abrangente em toda a fábrica SMT, não apenas em máquinas individuais. Antes da entrega, a equipe avalia tipo, material, metas de produção, layout da fábrica e expansão futura. Após a entrega, os engenheiros auxiliam na instalação, comissionamento, treinamento do operador, orientação de manutenção e otimização de processos. Eles garantem uma integração suave do forno de cura IR com equipamentos de revestimento, distribuição, inspeção, manuseio e remoção de painéis. Para novas fábricas, o suporte abrange desde o layout até a produção experimental. As linhas existentes se beneficiam de fluxo aprimorado, produção equilibrada e operações confiáveis de cura de alto rendimento.
| O que nossos clientes dizem
Os clientes apreciam I.C.T pela orientação prática. Em projetos SMT completos, eles destacam a confiabilidade do forno, treinamento de engenheiros, embalagem segura, resposta rápida e suporte contínuo. Os engenheiros fornecem instruções claras que reduzem erros do operador e aceleram o aprendizado. A embalagem de exportação protege as unidades durante o transporte de longa distância. As dúvidas que surgem durante a instalação ou produção são respondidas prontamente pelas equipes técnicas e de vendas coordenadas. Este serviço abrangente promove a confiança durante o início da linha, o aumento da produção e as operações SMT PCB contínuas.
| Certificações e Padrões
I.C.T implementa gerenciamento de qualidade estruturado para projetos de fábrica SMT. A máquina de forno de cura IR está em conformidade com os padrões CE, CCC e UL. O controle de qualidade vai além da certificação, incluindo inspeção de componentes, verificação de montagem, testes de funcionamento, verificações de embalagem, rastreamento de remessa, registros de instalação e serviço pós-venda. Esses procedimentos reduzem o risco operacional, garantem resultados de cura repetíveis e mantêm resultados de alta qualidade em uma variedade de substratos e revestimentos PCB, suportando produção de alto volume SMT com desempenho consistente.
| Sobre I.C.T Empresa e Fábrica
I.C.T fornece soluções completas de fabricação de eletrônicos que abrangem SMT, DIP, revestimento, distribuição, montagem, robótica e fábricas inteligentes. Com equipes internas de P&D, produção, engenharia, vendas e serviços, I.C.T apoia os clientes desde o planejamento inicial até a operação estável. A empresa atende clientes em todo o mundo, fornecendo equipamentos, instalação, treinamento e otimização de processos. Além de vender máquinas, I.C.T ajuda a construir novas linhas de produção de 0 a 1 e atualiza as linhas existentes de 1 a 10, permitindo sistemas de fabricação escalonáveis, precisos e confiáveis SMT PCB.
