I.C.T-AI-5146C
I.C.T
| Status de disponibilidade: | |
|---|---|
| Quantidade: | |
| I.C.T SMT AOI Inspetor de Revestimento
A máquina de inspeção óptica Aoi SMT, modelo AI-5146C, foi projetada para inspeção de revestimento isolante na fabricação de PCB. Ele captura imagens de placa em tempo real usando uma câmera industrial colorida de alta precisão e aplica algoritmos de Rede Neural de Convolução para processá-las. Isto permite o julgamento inteligente de defeitos como revestimento excessivo ou insuficiente, bolhas e materiais estranhos. Como uma máquina aoi de inspeção óptica automática para PCB, ela bloqueia automaticamente as bordas do revestimento e identifica áreas sem parar a placa. Ele suporta múltiplas configurações, incluindo placa inteira e verificações dupla-face, tornando-o ideal para processos SMT e DIP. Com fontes de luz UV, distingue claramente a cola contendo fósforo. Recursos de rastreabilidade de dados, como alarmes SPC e armazenamento de LOG, garantem o controle de qualidade. Esta SMT Máquina de inspeção óptica Aoi aumenta a eficiência nas fábricas modernas.
| Recurso
A SMT Aoi Optical Inspection Machine usa aprendizado profundo avançado para otimizar big data e permitir programação minimalista. Identifica componentes e juntas de solda com um clique, reduzindo o tempo de programação e falsos alarmes em comparação aos métodos tradicionais. Este sistema inteligente aborda os principais desafios da inspeção industrial, garantindo alta precisão em defeitos de revestimento. Os usuários podem trocar as fontes de luz para detectar DIP, SMT e problemas de soldagem perfeitamente. Como uma máquina PCB Aoi automática, ela suporta painéis multi-em-1 e modelos mistos, tornando-a versátil para vários tamanhos de PCB até 510x460mm.

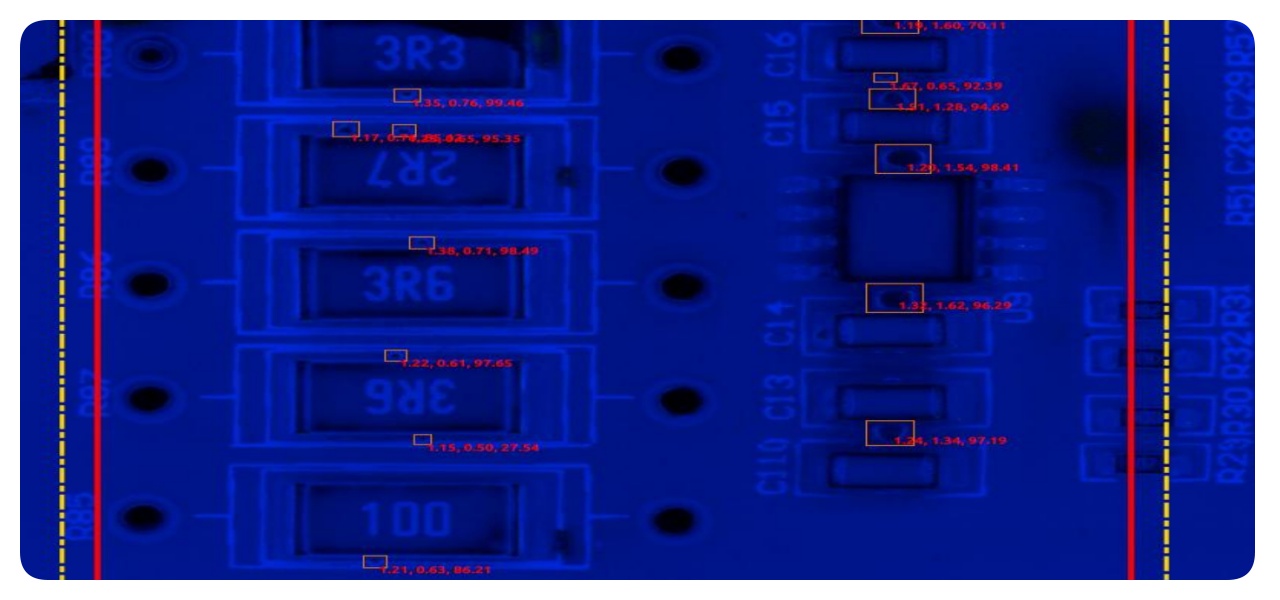

Equipada com algoritmos especializados, a Máquina de Inspeção Óptica Aoi SMT detecta de forma inteligente bolhas de até 0,05 mm e objetos estranhos, como fios de cabelo, em áreas específicas. Ele visualiza valores de bolhas e gera múltiplas medidas de largura para cola, incluindo média, mínimo e máximo. Esse recurso padroniza as verificações de revestimento e evita que defeitos afetem os produtos finais. As áreas sem revestimento podem ser bloqueadas com molduras de formato para evitar falsos positivos, melhorando a precisão da detecção sem carga de trabalho extra.

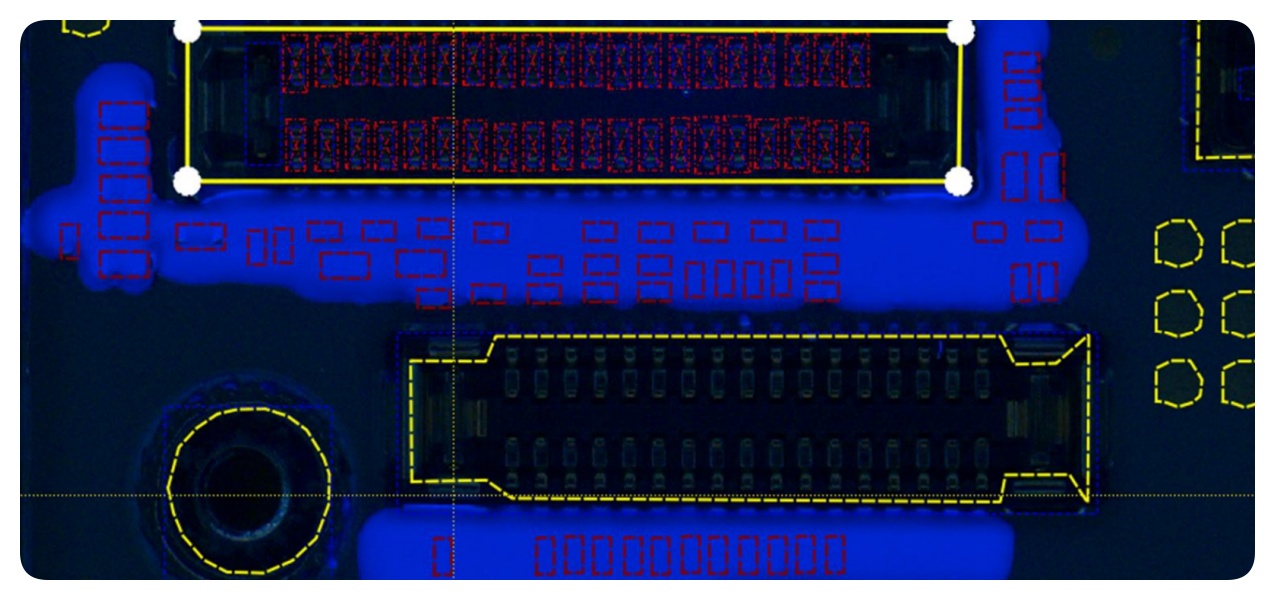

A programação é simples e rápida, levando apenas 10-15 minutos para a SMT Máquina de inspeção óptica Aoi. Oferece opções offline e online, com seleção automática de área e modificações de parâmetros com uma tecla. O suporte para identificação de rotação e salto de Bad Mark adiciona flexibilidade. Vários modos permitem a inspeção de revestimentos, SMT e defeitos DIP trocando as luzes. A medição opcional da espessura da cola fornece dados específicos do ponto para planicidade de toda a placa.

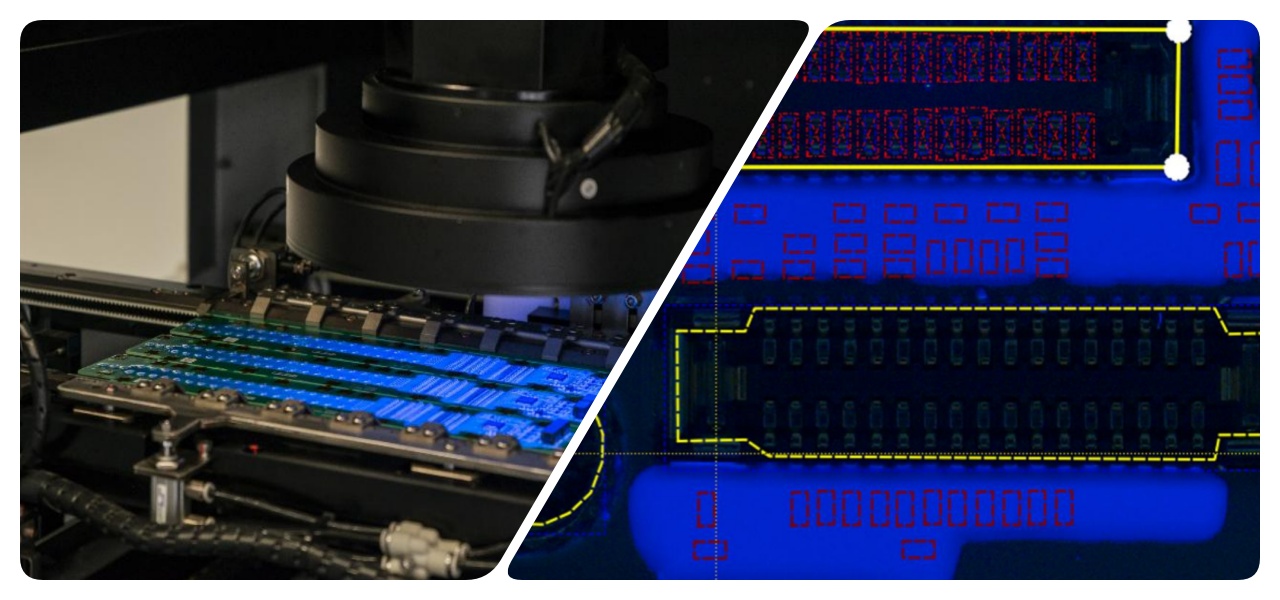

Operando a 0,23 segundos por FOV, esta SMT Máquina de inspeção óptica Aoi realiza inspeções sem interromper o fluxo da placa. Utiliza luzes UV e brancas para uma clara visibilidade dos defeitos, suportando placas grandes de até 690x460mm. Servo drivers AC garantem movimento preciso com precisão de 0,01 mm, lidando com pesos PCB de até 3 kg.
| Especificação
| Modelo | I.C.T Revestimento On-line AOI AI-5146C | I.C.T Revestimento on-line AOI AI-5146CW |
| FOV | 15um@36*30mm(padrão), 10um@24*20mm 15um@45x45mm,10um@40*30mm | 21.5um@52.6*44mm(padrão), 15um@36*30mm/12MP:10um@40*30mm 15um@60*45mm |
| Resolução | 15um (padrão), 10um | 21,5um (padrão) /15um /10um |
| Câmera | Câmera lateral única12M | Câmera lateral dupla 5M |
| Velocidade de inspeção | 0,23 seg/FOV | |
| PCB Altura | Parte superior: 25 mm, parte inferior: 80 mm | Parte superior: 75 mm, parte inferior: 70 mm |
| PCB espessura | 0,3 ~ 6,0 mm | |
| PCB Borda | 3,0 mm | |
| PCB Deformação | ±3,0 mm | |
| PCB Peso | Máx.: 10Kg | |
| Transportador SMT altura | 900 ± 20mm | |
| Com ajuste | Manual e Automático | |
| Transportador SMT Direção | L~R ou R~L | |
| Poder | AC220 50/60Hz,5A | |
| Potência nominal | 380W | 570W |
| Comunicação | Smema | |
| Peso | 750Kg | 890kg |
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| de revestimento Lista de equipamentos de linha
Nossa linha de revestimento PCBA oferece ferramentas avançadas para proteção eficiente e precisa de placas de circuito. A linha de revestimento totalmente automatizada inclui uma máquina de revestimento seletivo para aplicação precisa, um forno de cura para acabamentos duráveis, AOI para verificações de qualidade, um elevador e flipper para manuseio suave e um sistema de transporte para produção contínua.
Esta linha de revestimento PCBA de alta qualidade garante operação estável, revestimento confiável à prova de poeira, à prova d'água e à prova de explosão, atendendo às diversas necessidades da indústria. Com designs modulares e suporte global da I.C.T, aumenta a produtividade nas tarefas de revestimento protetor.
| Nome do produto | Finalidade na linha de revestimento PCBA |
|---|---|
Aplica revestimentos protetores precisos em placas de circuito para proteção à prova de poeira, água e explosão. | |
Endurece revestimentos com luz IR ou UV, garantindo proteção durável e forte. | |
Transporta placas de circuito suavemente através da linha de revestimento para processamento eficiente. | |
Fornece e armazena PCB para a linha de produção, garantindo entrada e saída tranquilas. | |
| Revestimento isolante AOI | Inspeciona a qualidade do revestimento e detecta defeitos para garantir altos padrões. |
| Vídeo de sucesso do cliente

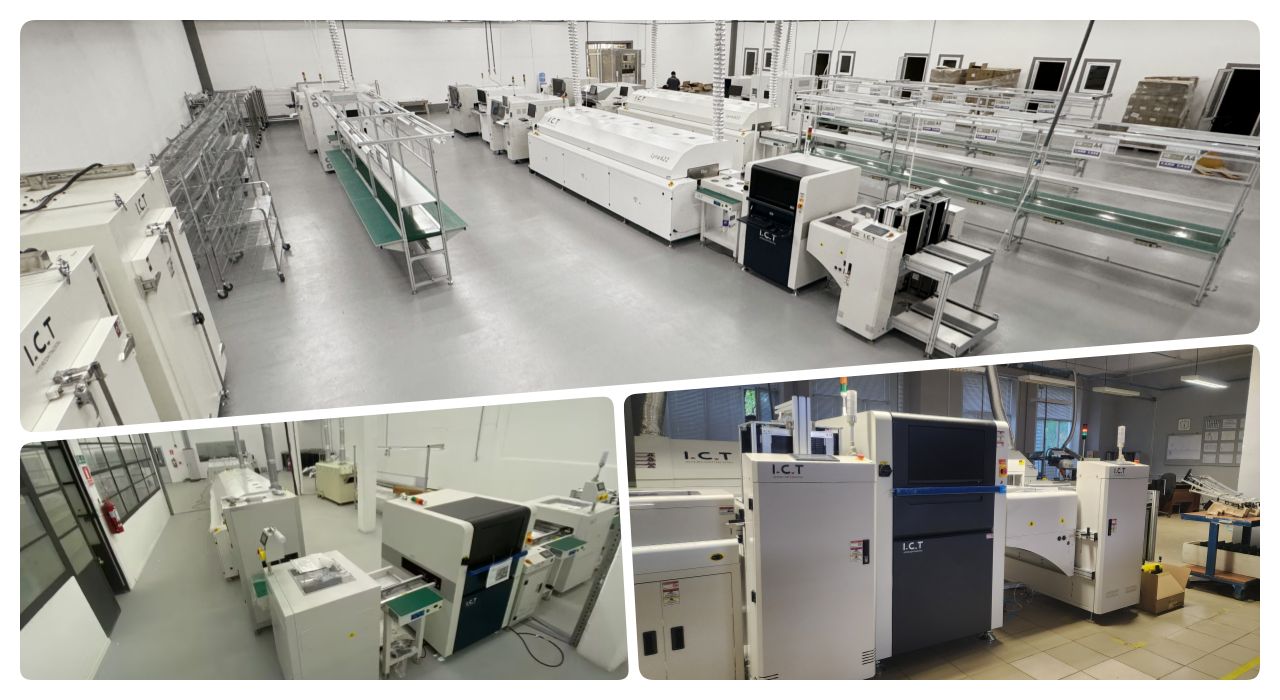

Em um projeto recente, nossa linha de revestimento dupla face com transportador de retorno foi instalada para um cliente de fabricação de eletrônicos. O vídeo mostra todo o fluxo de trabalho do elevador ao descarregador, incluindo máquinas como carregador de revestimento, revestidor, elevador, revestimento AOI, forno de cura IR, transportador seletor, flipper e descarregador. A linha possui retorno de fixação inferior para manuseio eficiente e leitura de código de barras por toda parte. Ele identifica automaticamente PCB os lados superior e inferior, chamando os programas certos para uma produção perfeita. Essa configuração melhorou o rendimento do cliente, garantindo revestimento preciso e detecção rápida de defeitos usando nossa máquina de inspeção óptica Aoi SMT, reduzindo o retrabalho e melhorando a qualidade geral em seu processo de montagem PCB. Em um projeto recente, nossa linha de revestimento dupla face com transportador de retorno foi instalada para um cliente na fabricação de eletrônicos. O vídeo mostra todo o fluxo de trabalho do elevador ao descarregador, incluindo máquinas como carregador de revestimento, revestidor, elevador, revestimento AOI, forno de cura IR, transportador seletor, flipper e descarregador. A linha possui retorno de fixação inferior para manuseio eficiente e leitura de código de barras por toda parte. Ele identifica automaticamente PCB os lados superior e inferior, chamando os programas certos para uma produção perfeita. Essa configuração melhorou o rendimento do cliente, garantindo revestimento preciso e detecção rápida de defeitos usando nossa máquina de inspeção óptica Aoi SMT, reduzindo o retrabalho e melhorando a qualidade geral em seu processo de montagem PCB.
| Suporte de serviço e treinamento
I.C.T fornece serviço pós-venda abrangente e treinamento para a SMT Máquina de inspeção óptica Aoi. Nossa equipe oferece instalação no local, depuração remota e manutenção contínua para manter o equipamento funcionando perfeitamente. Os programas de treinamento abrangem operação, programação e solução de problemas, adaptados às necessidades do usuário. Com centros de serviços globais, garantimos respostas rápidas aos problemas, minimizando o tempo de inatividade. Isto inclui atualizações de software e fornecimento de peças de reposição, ajudando os clientes a otimizar a produção e alcançar confiabilidade a longo prazo.
| Avaliações de clientes
Os clientes elogiam nossos engenheiros por sua experiência e rápida solução de problemas durante as instalações. Eles apreciam a SMT Máquina de inspeção óptica Aoi por sua precisão e facilidade de uso. Muitos destacam nossa embalagem segura e envio rápido que evitam danos. Respostas rápidas às dúvidas geram confiança e eficiência nas parcerias.
| Certificações e Padrões
I.C.T possui certificações importantes como CE, RoHS, ISO9001 e várias patentes para nossa SMT Máquina de inspeção óptica Aoi. Estes garantem a conformidade com os padrões internacionais de segurança, proteção ambiental e gestão de qualidade. Nossos rigorosos processos de testes garantem um desempenho confiável nos mercados globais.
| Sobre a empresa I.C.T e nossa fábrica SMT
I.C.T é um fornecedor líder de soluções completas de fábrica SMT, com pesquisa e desenvolvimento e produção internos. Com mais de 89 funcionários e rápido crescimento nos últimos anos, atendemos mais de 1.600 clientes em 72 países. Nossa fábrica possui fluxos de inspeção rigorosos e um sistema robusto de gestão de qualidade para garantir altos padrões. Como plataforma de valor cruzado, focamos na integridade, coordenação e compartilhamento para fornecer equipamentos inovadores de fabricação de eletrônicos.
