| I.C.T Soldagem por onda da série Acrab
A soldagem por onda da série Acrab foi projetada para fábricas que precisam lidar com tudo, desde pequenas placas de consumo até máquinas de solda por onda para peças grandes PCB usadas em equipamentos automotivos e industriais. Três modelos cobrem larguras de 350 mm, 450 mm e 615 mm. Integra máquina de solda por onda com fluxo, pré-aquecimento longo, onda dupla ultraestável e opções modulares (nitrogênio, pré-aquecimento superior, largura elétrica). A potência operacional permanece em 8-10 kW. A manutenção sem ferramentas mantém toda a linha de máquinas de solda por onda PCB funcionando quase sem tempo de inatividade.
| Recurso
O conjunto de pulverização completo desliza para frente nos trilhos. Dois bicos japoneses Kuroda, controlados por motores de passo, fornecem volume de fluxo, ângulo, largura e densidade programáveis. Todos os parâmetros são salvos e repetíveis. O ciclo de limpeza automático e a construção em aço inoxidável 316 mantêm a câmara impecável. A Máquina de Solda Onda com Fluxo está pronta para a próxima placa em segundos.
Três zonas independentes totalizam 1800 mm de comprimento. A convecção de ar quente mais tubos infravermelhos levam o túnel a 250 ℃ em quinze minutos. O algodão isolante de alta temperatura mantém ±2 ℃ em toda a superfície da placa. Cada zona usa um design de gaveta plugável – os aquecedores são substituídos sem ferramentas. O módulo opcional de pré-aquecimento superior é instalado instantaneamente para placas extra grossas.
A corrente de precisão e os dedos de titânio com gancho duplo para serviço pesado transportam placas de até 615 mm de largura sem cair. O dispositivo de entrada síncrona patenteado garante uma transferência suave da carregadeira. Transportador SMT precisão de velocidade ±2 mm/min. Os dedos se autolimpam durante a operação. Ajuste de largura manual ou elétrico. Este sistema torna a máquina de solda por onda PCB perfeita para produção mista.
O pote de ferro fundido de uma só peça com revestimento de esmalte contém 500-700 kg de solda sem chumbo e nunca se deforma. Variação de altura de onda dupla inferior a 0,5 mm. O canal automático de retorno de escória remove os resíduos continuamente. O sistema opcional de nitrogênio reduz drasticamente a oxidação. As juntas ficam brilhantes e cheias. A máquina de solda ondulada para peças grandes PCB oferece qualidade automotiva em cada ciclo.
Ventiladores de convecção superior de alta potência são ativados imediatamente após a onda. O resfriamento forçado inferior opcional suporta placas multicamadas. PCB a temperatura cai rapidamente sem choque térmico. A superfície da solda congela lisa e brilhante. As placas saem frias o suficiente para serem manuseadas manualmente. O processo de soldagem por onda termina com zero defeitos e zero tensão nos componentes.
Grande tela sensível ao toque mostra curvas de temperatura em tempo real. PC+PLC com controle PID+SSR bloqueia os parâmetros com exatidão. O modo de espera reduz a oxidação do estanho durante as pausas. Histórico completo de alarmes e transmissão manual de emergência. Certificado CE/UL. Os operadores dominam a máquina de solda por onda PCB em um turno e a operam com confiança por anos.
| Lista de equipamentos de linha DIP
| Modelo | Árabe 350 | Árabe 450 |
| Dimensão (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Fonte de energia | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Poder de inicialização | 33 kW | 33 kW |
| Poder de Operação | 8 kW | 8 kW |
| Sistema de controle | PC+CLP | PC+CLP |
| Zona de pré-aquecimento | 3 | 3 |
| Comprimento de pré-aquecimento | 1800 mm | 1800 mm |
| Temperatura de pré-aquecimento. | (Temperatura ambiente)-250°C | (Temperatura ambiente)-250°C |
| PCB Largura(mm) | 50-350 mm | 50-450 mm |
| Dedo | Dedo de pressão de mola (padrão); Opção: dedo de pressão de mola, dedo de boca de pato | |
| Capacidade do pote de solda | 500kg sem chumbo | |
| Peso da máquina (kg) | Aprox.1600kg | Aprox.1900kg |
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| Lista de equipamentos de linha DIP

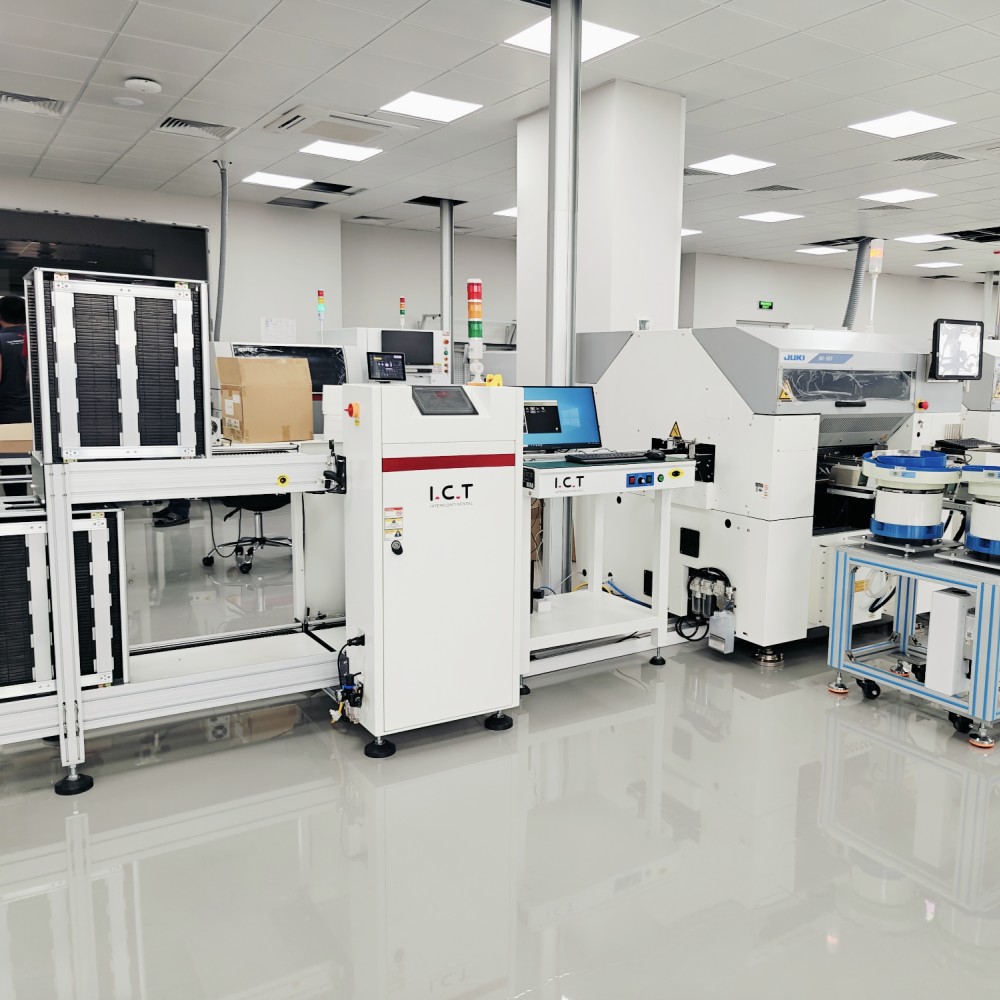

I.C.T fornece uma linha de produção DIP completa e flexível para montagem através de furos de alta eficiência. O sistema inclui máquina de inserção automática para posicionamento preciso de componentes, carregador e descarregador de onda para transferência suave PCB, máquina de solda por onda confiável e linha de correia de montagem para inspeção e teste finais. O design modular permite alterações fáceis de layout e atualizações futuras. Com desempenho estável, baixa taxa de falhas e suporte total da equipe global I.C.T, esta linha DIP ajuda as fábricas a reduzir custos de mão de obra, melhorar o rendimento e atender rapidamente a diferentes demandas de produção.
| Finalidade do nome do produto | na linha DIP |
|---|---|
| Máquina de inserção automática | Coloca componentes automaticamente em PCBs com precisão para linha de produção DIP. |
Derrete a solda para formar juntas sólidas em PCBs durante o processo de plug-in THT. | |
Aplica solda seletivamente em áreas específicas para montagem THT precisa | |
Inspeciona juntas de solda e defeitos de colocação em DIP montado PCB. | |
Máquina de entrada de placa e máquina de saída de placa | |
| Periférico DIP | Produtos periféricos da linha de produção DIP |
| Vídeo de sucesso do cliente
Em 2023, I.C.T entregou com sucesso uma linha completa de soldagem por onda para um grande fabricante de eletrônicos automotivos no México. O pacote incluía a máquina de solda por ondas Acrab-350, carregador de ondas, descarregador de ondas, equipamento de inserção THT e sistema de transporte completo. Duas semanas após a chegada, nossos engenheiros chegaram para cuidar da instalação no local, da conexão elétrica, da depuração do processo e do treinamento abrangente do operador. Após uma semana de comissionamento intensivo e otimização de parâmetros, toda a linha alcançou rendimento estável de 99,7% na primeira passagem em dois tipos diferentes de automóveis PCBA. O cliente confirmou aceitação total e continua contando com nossa equipe de atendimento local para suporte contínuo.
| Serviços especializados e treinamento
I.C.T oferece um serviço completo e genuíno: projeto de layout de fábrica, entrega de equipamentos, instalação, treinamento, otimização de processos, fornecimento de peças de reposição e suporte técnico vitalício. Vinte engenheiros em oito escritórios no exterior fornecem resposta 24 horas por dia. Clientes em todo o mundo relatam maior rendimento, menores custos operacionais e total confiança em nossa parceria.
| Depoimentos de clientes
Os clientes elogiam consistentemente a capacidade completa e pronta para uso da I.C.T, o suporte técnico global imediato, o desempenho confiável do equipamento a longo prazo, os programas de treinamento completos e a parceria que continua por muito tempo após a entrega.
| Certificações de Qualidade
Cada máquina de solda por onda I.C.T possui certificação CE, RoHS, ISO9001:2015 e múltiplas patentes de invenção. Cada unidade passa por testes de carga total de 72 horas, além de inspeção de qualidade detalhada em nossa fábrica em Dongguan antes do envio.
| Sobre I.C.T Empresa e Fábrica
Fundada em 2012 em Dongguan, China, a I.C.T tornou-se um parceiro confiável de soluções de fábrica completa para produção de SMT e DIP. Cerca de 90 funcionários e 20 engenheiros operam em uma moderna instalação de 12.000 m². Projetamos e fabricamos equipamentos principais internamente, atendemos mais de 25 anos de experiência combinada no setor, atendendo mais de 1.600 clientes em 72 países por meio de oito centros de vendas e serviços no exterior. Desde estações de solda de onda única até linhas completas prontas para uso, acompanhamos os clientes desde o primeiro dia até a última placa.
