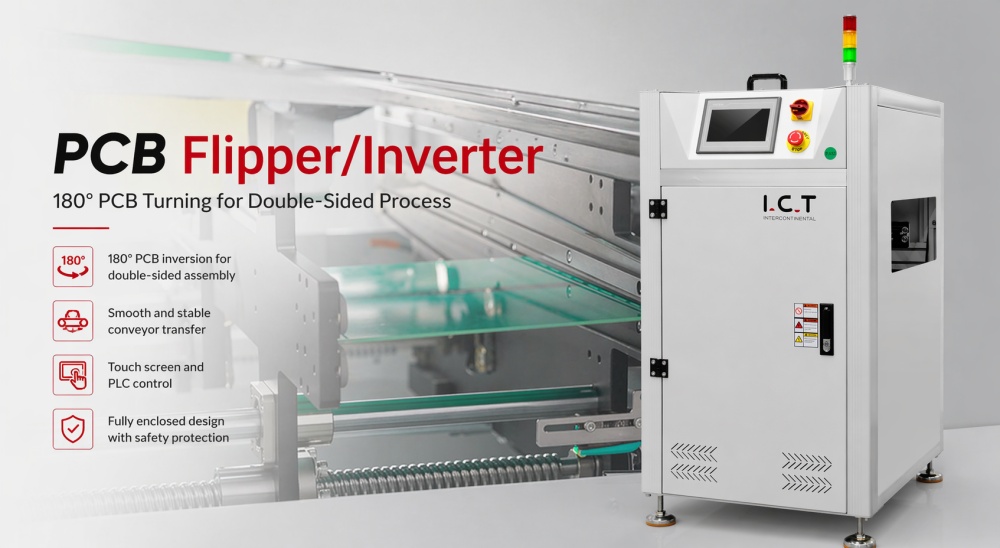

O PCBA Coating Flipper gira as placas 180 graus de forma limpa para que ambos os lados recebam um revestimento conformal perfeito em SMT linhas.
um. Gira PCB exatamente 180 graus para cobertura total do revestimento.
b. Possui tela sensível ao toque e PLC para fácil controle.
c. Inclui limitador de torque para máxima segurança do operador.
d. Abre rapidamente para acesso simples de manutenção.
e. Ajusta a largura com precisão com mecanismo de parafuso.
f. Mantém pequenos espaços entre os transportadores para um fluxo constante.
g. Oferece modos de passagem, inversão e inversão.
I.C.T-CFD
I.C.T
| Quantidade: | |
|---|---|
| PCBA revestimento flipper
Nos processos de revestimento isolante, as placas devem ser revestidas em ambos os lados sem danos ou atrasos. O PCBA Coating Flipper atende a essa necessidade invertendo cada placa suavemente após o primeiro lado ser revestido. Construído com gabinete robusto e sistema PLC confiável, ele se encaixa diretamente nas linhas de revestimento SMT e ajuda as fábricas a obter proteção consistente enquanto mantém alto rendimento. Disponível nos modelos PF350 e PF460, suporta diversos tamanhos de placas e se conecta facilmente a máquinas de revestimento e fornos de cura.
| Principais recursos do nosso inversor PCB Transportador SMT
Inversão precisa de 180° Após a primeira passagem de revestimento, os operadores alimentam as placas no Flipper de revestimento PCBA. A máquina completa cada giro em aproximadamente dez segundos com controle preciso do motor, preparando as placas perfeitamente para o segundo lado de revestimento na linha de revestimento SMT.
Operação simples com tela de toque A tela de toque nítida exibe o status atual e permite a seleção rápida dos modos de operação. Os trabalhadores podem alternar entre passagem e inversão sem interromper o fluxo contínuo do transportador de revestimento PCBA.
Fortes recursos de segurança O design totalmente fechado com limitador de torque integrado interrompe o movimento imediatamente se ocorrer algum problema. Essa proteção mantém a equipe e as placas revestidas seguras durante a produção diária.
Convenientes Técnicos de Projeto de Manutenção podem abrir a tampa superior em segundos para alcançar os componentes internos. O acesso rápido reduz o tempo de parada e ajuda a manter toda a linha de revestimento SMT funcionando com eficiência.
Controle de largura estável O ajuste do tipo parafuso garante um ajuste de largura paralelo e preciso. O sistema de motor retrátil minimiza a folga e suporta transferência suave em equipamentos de manuseio de revestimento PCBA.
Fácil integração de linha A comunicação SMEMA permite que o PCBA Coating Flipper funcione perfeitamente com máquinas de revestimento, fornos de cura e sistemas de inspeção em sistemas de transferência PCBA completos.
| Especificação
| Parâmetro | PF350 | PF460 |
|---|---|---|
| Dimensão (mm) | 500×786×1250 | 600×856×1250 |
| PCB Tamanho (mm) | 50×50 - 445×350 | 50×50 - 550×460 |
| Tempo de ciclo | Aprox. 10 segundos | Aprox. 10 segundos |
| Tipo de cinto | Cinto oblíquo | Cinto oblíquo |
| Sistema de controle | Plc | Plc |
| Poder | Máx. 150 VA | Máx. 150 VA |
| Altura de transporte | 900 ± 20 mm (ou personalizado) | 900 ± 20 mm (ou personalizado) |
| PCB direção | L para r ou r a l | L para r ou r a l |
| Comunicação | Smema para dentro e fora | Smema para dentro e fora |
| Fonte de energia | 1 pH AC 220V 50/60Hz (Opção: 110V a 380V) | 1 pH AC 220V 50/60Hz (Opção: 110V a 380V) |
| Peso | 120kg | 160kg |
| Opção | Ajuste automático de largura | Ajuste automático de largura |
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| SMT Lista de equipamentos de linha
Projetamos nossa linha de produção PCBA pronta para uso para fornecer fabricação PCBA totalmente automática, de alta velocidade e ultraconfiável. A configuração comprovada começa com nosso descarregador SMT PCB Loader, passa para uma impressora automática de precisão para aplicação perfeita de pasta de solda, continua com a máquina de seleção e colocação PCB para colocação precisa de componentes, passa por um forno de refluxo estável de 8 zonas para juntas de solda fortes e termina com equipamento de inspeção PCB para detectar qualquer defeito. Cada máquina se comunica perfeitamente, reduzindo o trabalho e aumentando o rendimento na primeira passagem. Esta solução completa atende aos padrões da indústria automotiva, médica, de consumo e LED, ao mesmo tempo que mantém os custos operacionais baixos e o tempo de atividade extremamente alto.
| História de sucesso do cliente
I.C.T concluiu recentemente a entrega de linhas completas de revestimento SMT para um cliente na Europa. Nossos engenheiros viajaram até o local, instalaram todas as máquinas, realizaram testes completos e treinaram a equipe do cliente na operação diária. O cliente ficou satisfeito com o bom funcionamento do PCBA Coating Flipper em conjunto com as estações de revestimento e com a rapidez com que nossa equipe resolveu todas as questões durante a fase inicial.
| Treinamento e suporte profissional
I.C.T oferece suporte aos clientes muito depois da entrega com serviço técnico completo para linhas completas de revestimento SMT. Os engenheiros fornecem instalação no local, treinamento prático e assistência contínua para que os operadores possam operar o PCBA Coating Flipper e outros equipamentos com confiança. Visitas regulares de acompanhamento ajudam as fábricas a manter o desempenho máximo e a resolver rapidamente quaisquer desafios de produção que possam surgir.
| O que nossos clientes dizem
Muitos clientes compartilham comentários positivos sobre equipamentos e serviços I.C.T. Eles destacam o funcionamento estável do PCBA Coating Flipper, a embalagem cuidadosa e o transporte seguro, além da resposta rápida de nossa equipe de suporte sempre que surgirem dúvidas. Vários clientes mencionam que a linha completa de revestimento SMT tem um desempenho melhor do que o esperado e lhes dá forte confiança para expansão futura.
| Certificações de Qualidade
Todas as máquinas I.C.T, incluindo o PCBA Coating Flipper, atendem aos padrões internacionais com certificações CE, RoHS e ISO9001. A empresa também possui diversas patentes relacionadas à tecnologia de manuseio de placas. Esses certificados garantem aos clientes que cada peça do equipamento de manuseio de revestimento PCBA é segura, confiável e produzida sob rigorosos sistemas de controle de qualidade.
| Sobre I.C.T Empresa e Fábrica
I.C.T opera sua própria equipe de pesquisa e desenvolvimento juntamente com modernas instalações de fabricação em Dongguan, China. Com 89 funcionários experientes e 20 engenheiros profissionais, a empresa tem crescido de forma constante e atende mais de 1.600 clientes em 72 países. Procedimentos rigorosos de inspeção em todas as fases da produção garantem uma qualidade consistente. A I.C.T oferece soluções completas de fábrica, desde o planejamento inicial até a operação completa, ajudando os fabricantes de eletrônicos a construir e otimizar com sucesso suas linhas de revestimento SMT ano após ano.
