Sim, as máquinas de emenda SMT podem suportar diferentes larguras de fita, mas nem todas as máquinas suportam o mesmo intervalo ou o fazem igualmente bem. A compatibilidade da largura da fita depende da estrutura de posicionamento da máquina, do método de alinhamento, da interface do alimentador e da estabilidade da própria emenda. Se a máquina for projetada para apenas uma faixa estreita de fitas, ela poderá funcionar bem em um processo limitado, mas não conseguirá suportar necessidades de produção mais amplas.
Para fábricas que lidam com muitos tipos de componentes, é importante entender Uma máquina que corresponda apenas a uma parte da sua gama de materiais pode criar atrasos nas trocas, problemas no alimentador e trabalho manual desnecessário. Por outro lado, uma máquina com suporte de fita mais amplo pode acomodar mais posições de alimentação, mais tipos de componentes e mais cenários de produção. a compatibilidade da largura da fita da máquina de emenda antes de comprar o equipamento.
Este guia explica como diferentes larguras de fita afetam a emenda, o que significa compatibilidade na prática e como decidir se uma máquina pode suportar os materiais usados em sua linha. Ele também mostra como a escolha da largura da fita pode afetar a estabilidade do alimentador e o desempenho posterior na etapa da máquina de coleta e colocação .
A resposta curta é sim, uma máquina de emenda SMT pode suportar diferentes larguras de fita. A resposta mais útil é que ele só pode suportar larguras adequadas ao seu design físico e método de trabalho. O suporte de largura não é ilimitado. Cada máquina de emenda tem uma faixa de compatibilidade e a máquina deve ser compatível com os tamanhos de bobina usados na produção real.
Algumas máquinas são construídas para fitas estreitas comuns. Outros suportam uma gama mais ampla e são concebidos para gerir linhas de produção mais flexíveis. Se sua fábrica trabalha com muitas famílias de componentes, o suporte à largura da fita deve ser uma das primeiras coisas verificadas durante a avaliação do equipamento.
Muitos compradores olham apenas para a largura máxima listada no folheto. Esse número é importante, mas não conta toda a história. Uma máquina pode listar suporte para múltiplas larguras de fita, mas ainda assim ter melhor desempenho em determinadas larguras do que em outras. O verdadeiro teste é se ele consegue emendar as fitas de maneira limpa, alinhá-las com precisão e permitir que o alimentador as mova suavemente depois.
Em outras palavras, o suporte de largura não se trata apenas de encaixar fisicamente a fita. É também uma questão de saber se a máquina pode produzir uma junta estável que sobreviva às condições reais de produção.
Fitas estreitas são geralmente mais sensíveis ao alinhamento e à qualidade da junta. Fitas mais largas podem ser mais fáceis de manter na posição, mas podem criar mais área de superfície, mais rigidez ou mais pressão no ponto de emenda. Por causa disso, a máquina deve corresponder ao comportamento da fita, não apenas ao número da largura da fita.
É por isso que uma máquina que lida muito bem com uma largura de fita pode precisar de acessórios ou configurações diferentes para outra largura. Uma boa compatibilidade significa que a máquina permanece confiável nas larguras mais importantes no seu fluxo de produção.

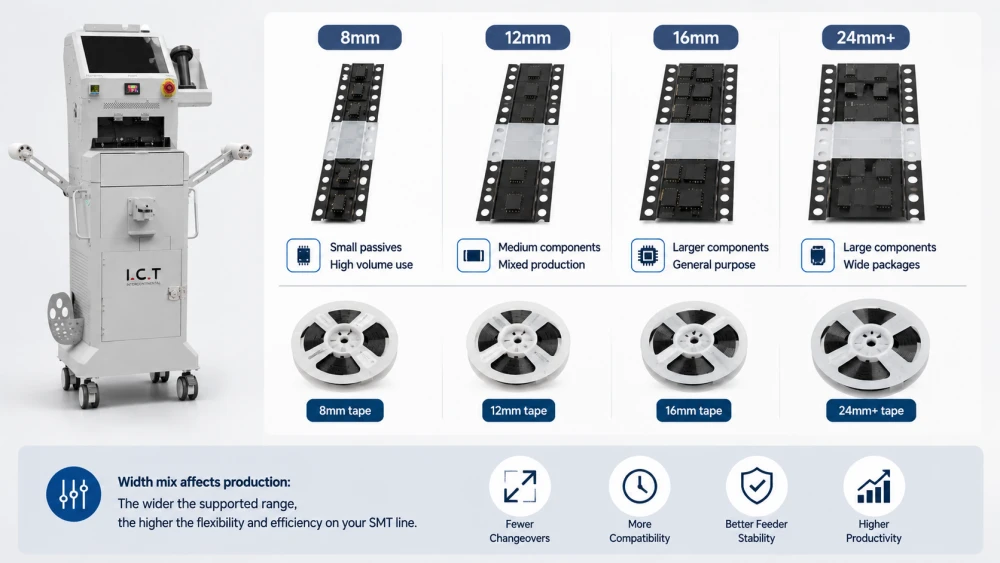

Para avaliar a compatibilidade corretamente, você precisa saber quais larguras são realmente comuns na produção SMT. A maioria das fábricas não utiliza apenas uma largura de fita. Eles usam diversas larguras em diferentes tipos de componentes, posições de alimentação e famílias de produtos.
É por isso que uma revisão real do suporte de largura da fita do componente deve começar com sua lista de materiais e não com o folheto da máquina. Depois de conhecer suas larguras comuns, você poderá compará-las com o alcance da máquina e o comportamento do alimentador.
8 mm é uma das larguras mais utilizadas em SMT porque muitos pequenos componentes passivos são embalados em fita transportadora estreita. Essa largura geralmente aparece em linhas de alto volume e pode ser uma das bobinas trocadas com mais frequência na produção.
Se a sua fábrica utiliza muitas bobinas de 8 mm, a máquina de emenda deverá suportar um alinhamento estável nesta largura estreita. Pequenos desvios podem ser mais importantes aqui porque a fita é compacta e os bolsos estão mais próximos.
Fitas de 12 mm e 16 mm são comuns para componentes de tamanho médio e requisitos de produção mistos. Essas larguras são frequentemente usadas quando o pacote de componentes é maior do que uma simples peça passiva, mas ainda não é grande o suficiente para exigir uma fita transportadora larga.
Estas larguras podem ser mais tolerantes do que 8 mm em algumas situações, mas ainda assim requerem uma união precisa. Se a emenda estiver deslocada ou irregular, o movimento do alimentador ainda poderá se tornar instável.
Fitas mais largas são normalmente usadas para componentes maiores ou formatos de embalagem que precisam de mais espaço. A vantagem é que a fita pode ser mais fácil de manusear fisicamente, mas a emenda pode precisar de uma máquina com suporte mais forte ou melhor controle de alinhamento.
Fitas mais largas também podem introduzir mais rigidez perto da junta. Isso significa que a máquina não deve apenas segurar a fita, mas também manter a junta plana o suficiente para passar de forma limpa pelo caminho do alimentador.
Se sua linha usar apenas uma ou duas larguras, a compatibilidade será mais fácil de definir. Se você usar muitas larguras, a máquina de emenda deverá suportar uma faixa mais ampla sem forçar o operador a ajustar a configuração com muita frequência. Nessa situação, a flexibilidade de largura torna-se parte da produtividade e não apenas parte da especificação do equipamento.
Para uma explicação mais profunda da estrutura da máquina e da lógica de funcionamento, você também pode ler como funciona uma máquina de emenda SMT.
A compatibilidade da máquina de emenda SMT depende de mais do que a etiqueta de largura da fita. Vários recursos de design determinam se a fita pode ser segurada, alinhada, unida e alimentada com êxito. Se alguma dessas peças não corresponder corretamente, a máquina poderá apresentar problemas, mesmo que a largura da fita esteja tecnicamente dentro da faixa listada.
A máquina deve colocar as fitas antigas e novas em uma posição consistente. Se o posicionamento estiver desativado, a emenda poderá estar inclinada ou deslocada. Isto é especialmente importante para fitas estreitas, onde mesmo um pequeno desalinhamento pode criar problemas no alimentador.
Uma boa precisão de posicionamento ajuda a máquina a suportar uma faixa de largura mais ampla porque cada fita entra na área da junta de forma controlada.
O acessório segura a fita durante a união. Um acessório projetado para fita estreita pode não estabilizar adequadamente uma bobina mais larga, e um acessório projetado para fita mais larga pode não guiar uma bobina estreita de maneira limpa. É por isso que o equipamento é um dos pontos de compatibilidade física mais importantes.
Ao avaliar máquinas, pergunte se o acessório é ajustável, dedicado ou de vários tamanhos. A resposta ajuda a revelar se a máquina pode lidar com seu mix de produção real.
O método de união também é importante. Alguns métodos são melhores para manter a fita plana, enquanto outros podem introduzir espessura ou rigidez. Se o método criar uma junta volumosa, isso pode ser aceitável em uma largura de fita, mas problemático em outra.
A compatibilidade é mais forte quando o método de união mantém a emenda plana e estável em toda a faixa de largura usada na produção.
Uma emenda só será bem-sucedida se passar corretamente pelo alimentador. Isso significa que a interface do alimentador também faz parte da compatibilidade de largura. Se uma máquina unir a fita, mas o alimentador não puder aceitar a emenda resultante suavemente, a reivindicação de compatibilidade estará incompleta.
É por isso que o suporte de largura deve sempre ser revisto em conjunto com o comportamento do alimentador, principalmente quando a linha de produção utiliza um sistema de colocação rápida.

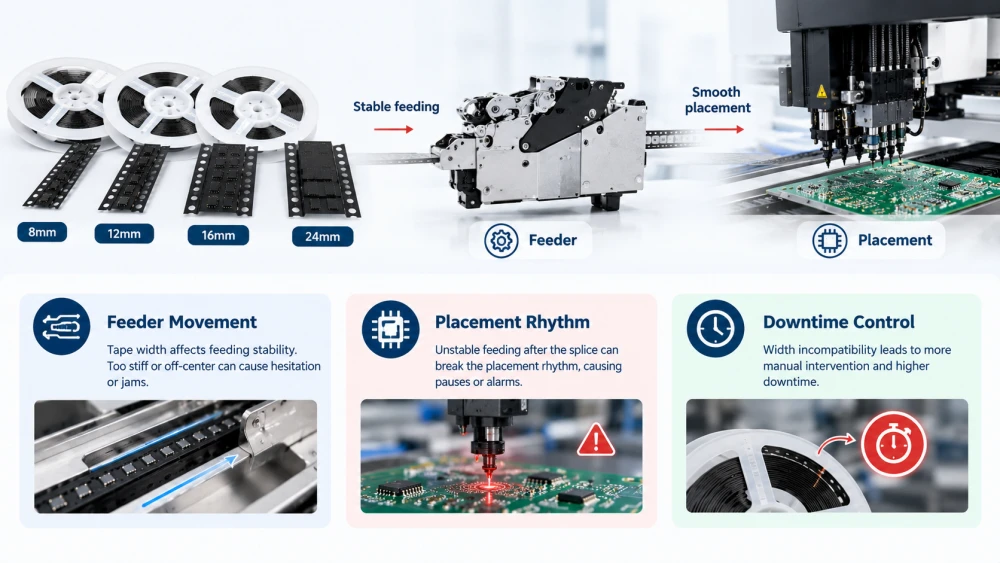

A largura da fita tem impacto direto no comportamento do alimentador. Fitas estreitas podem ser mais sensíveis ao alinhamento, enquanto fitas mais largas podem criar mais resistência física no ponto de emenda. Em ambos os casos, o alimentador espera um movimento previsível e uma geometria de junta estável.
É por isso que a compatibilidade da largura da fita não é apenas uma questão de emenda. É também uma questão de estabilidade de produção que afeta toda a linha, desde o alimentador até o cabeçote de colocação.
O alimentador avança a fita em um movimento controlado. Se a junta for muito rígida para a largura utilizada, o alimentador poderá hesitar ou criar um pequeno emperramento. Se a junta estiver descentralizada, a fita poderá se desviar do caminho.
Esses problemas geralmente aparecem após a conclusão da emenda, razão pela qual a máquina deve ser testada em condições reais de alimentação. Para o comportamento relacionado do alimentador, consulte este artigo sobre qualidade de emenda e confiabilidade do alimentador.
A máquina pick and place depende do alimentador para apresentar os componentes no prazo. Se a largura da fita criar uma alimentação instável após a emenda, o ritmo de colocação poderá ser interrompido. O resultado pode ser uma pausa, um alarme ou uma redução no rendimento.
Portanto, quando você pergunta se uma máquina de emenda suporta diferentes larguras de fita, a questão prática é se ela suporta um posicionamento estável após a emenda.
A incompatibilidade de largura pode criar intervenções manuais repetidas. Se os operadores precisarem reiniciar o alimentador, unir novamente a fita ou se recuperar de um atolamento, o tempo de inatividade aumentará rapidamente. Isto é especialmente doloroso em linhas com mudanças frequentes de bobina.
Para uma visão mais ampla do impacto no tempo de atividade, leia este artigo sobre como a emenda oferece suporte à operação de linha contínua.
A melhor maneira de verificar a compatibilidade é comparar a máquina com as larguras que você realmente usa e depois testar o resultado em um contexto real de produção. As afirmações do folheto são úteis, mas os testes de produção fornecem a resposta real.
Uma boa revisão de compatibilidade de largura de fita de máquina de emenda deve incluir materiais atuais, materiais futuros esperados e os tipos de alimentador usados na linha.
Liste todas as larguras de fita usadas atualmente na linha. Inclua as larguras mais comuns, as larguras menos comuns e quaisquer larguras especiais que aparecem apenas em determinados produtos. Isso fornece uma meta de compatibilidade realista.
Sem esse inventário, é fácil comprar uma máquina que cobre uma largura frequente, mas perde um caso importante.
Use as bobinas, fitas transportadoras e alimentadores reais da produção quando possível. O material de amostra pode não revelar o mesmo comportamento do material de produção real, especialmente se seus fornecedores usarem rigidez de fita ou qualidade de borda ligeiramente diferentes.
Testar bobinas reais fornece uma resposta mais confiável sobre se a máquina pode suportar seu alcance de maneira confiável.
Não interrompa o teste no momento em que a fita for unida. Observe como a emenda se move pelo alimentador. Verifique se ele permanece centrado, passa suavemente e continua se alimentando sem alarmes ou hesitações.
Esta etapa é importante porque o valor real do suporte à largura da fita não é a capacidade de unir a fita. É a capacidade de manter o material em movimento posteriormente.
Se a máquina necessitar de muitas alterações de configuração entre larguras, a linha poderá perder tempo mesmo que as larguras sejam tecnicamente suportadas. Pergunte com que rapidez os operadores podem alternar entre larguras e se o processo permanece estável em toda a faixa.
A melhor máquina é aquela que suporta múltiplas larguras sem criar complexidade desnecessária durante as trocas diárias.

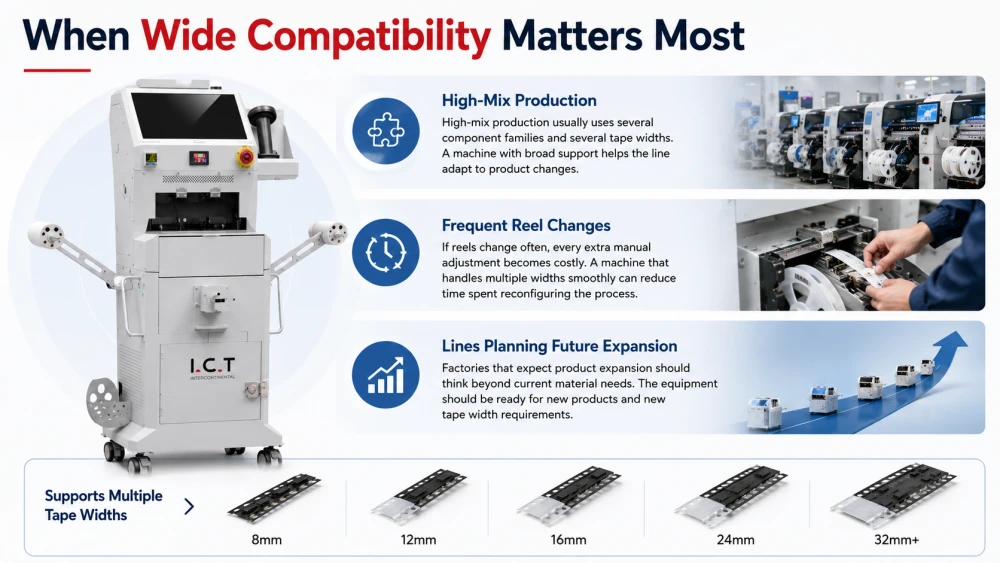

Algumas fábricas precisam mais de compatibilidade de largura ampla do que outras. Quanto mais seu mix de produção muda, mais valiosa se torna uma máquina de emenda flexível. Numa linha estável de um único produto, uma faixa estreita de suporte pode ser suficiente. Em uma linha de produtos mistos, a flexibilidade pode economizar tempo e reduzir erros de configuração.
A produção de alta mistura geralmente utiliza diversas famílias de componentes e diversas larguras de fita. Uma máquina com amplo suporte ajuda a linha a se adaptar às mudanças de produto sem a necessidade de ferramentas separadas para cada largura.
Se os rolos mudarem frequentemente, cada ajuste manual extra torna-se dispendioso. Uma máquina que lida com múltiplas larguras sem problemas pode reduzir o tempo gasto na reconfiguração do processo.
As fábricas que esperam a expansão dos produtos devem pensar além das necessidades atuais de materiais. Se for provável que novos produtos introduzam fitas mais largas ou mais estreitas, o equipamento deverá ser capaz de lidar com elas sem grandes alterações.
Para escolher equipamentos nesse contexto, este guia sobre como escolher uma máquina de emenda SMT é uma referência útil.
Muitos compradores cometem os mesmos erros ao avaliar a compatibilidade da largura da fita. Esses erros são evitáveis, mas geralmente aparecem quando a máquina é selecionada muito rapidamente ou sem testes reais de material.
O número máximo de largura não é suficiente. Uma máquina pode tecnicamente aceitar uma fita larga, mas não suportá-la bem durante a alimentação ou união. Sempre pergunte como a máquina funciona nas larguras específicas que você realmente usa.
Algumas máquinas parecem compatíveis na estação de emenda, mas criam problemas posteriormente no alimentador. Sempre verifique o caminho completo desde a união da fita até o movimento do alimentador e a prontidão para colocação.
Testar apenas com uma largura ou uma bobina de amostra pode ocultar problemas de compatibilidade. A máquina deve ser verificada com múltiplas larguras e múltiplas condições de bobina antes da aprovação final.
Se o suporte a múltiplas larguras exigir muitos ajustes manuais, a máquina poderá não ser prática para uso diário. A compatibilidade deve reduzir a carga e não adicionar novas etapas ao fluxo de trabalho do operador.
Sim, as máquinas de emenda SMT podem suportar diferentes larguras de fita, mas apenas dentro de sua faixa de projeto e capacidade de processo. A verdadeira questão não é se uma máquina pode, em teoria, unir duas fitas de larguras diferentes. A verdadeira questão é se isso pode ser feito de forma confiável, repetitiva e sem criar problemas de alimentação a jusante.
Ao avaliar a compatibilidade da largura da fita, verifique as larguras reais usadas em sua fábrica, teste a máquina com bobinas reais e observe como a emenda se move através do alimentador. Uma boa máquina deve suportar alinhamento estável, união limpa e alimentação suave nas larguras mais importantes.
Se a sua linha de produção lida com muitas famílias de componentes, o amplo suporte pode melhorar a eficiência da troca e proteger o tempo de atividade da colocação. Se a sua linha usa uma faixa mais estreita, a máquina ainda deve ser validada com cuidado para não criar problemas ocultos. Para um contexto de planejamento mais amplo, leia o guia de emenda e troca de material SMT.
Sim, as máquinas de emenda SMT podem suportar diferentes larguras de fita se a máquina for projetada para essa faixa. A chave não é apenas se a fita cabe, mas se a máquina consegue alinhar, unir e alimentar a fita suavemente. Sempre verifique a faixa de largura real e teste suas bobinas reais antes de comprar.
As larguras de fita SMT mais comuns são 8 mm, 12 mm, 16 mm e 24 mm. Algumas linhas também utilizam formatos especiais mais amplos para componentes maiores. A mistura exata depende da família de produtos, configuração do alimentador e volume de produção. Sua máquina deve corresponder às larguras usadas com mais frequência em sua linha.
Sim, a largura da fita pode afetar o desempenho do alimentador após a emenda. Fitas estreitas podem ser mais sensíveis ao alinhamento, enquanto fitas mais largas podem criar mais rigidez ou resistência na junta. A emenda deve permanecer plana e centralizada para que o alimentador possa movê-la sem emperrar ou perder posição.
Verifique seu inventário atual de largura de fita, confirme a faixa suportada pela máquina e teste bobinas reais por meio do alimentador real. Não confie apenas na largura máxima listada no folheto. A máquina deve provar que pode unir e alimentar as fitas sem problemas em condições reais de produção.
Nem sempre. Uma faixa de compatibilidade mais ampla é útil se o seu mix de produção mudar com frequência ou se você planejar uma expansão futura. Mas se a sua linha utilizar apenas uma ou duas larguras, uma máquina mais simples pode ser suficiente. A melhor escolha é aquela que corresponde ao seu mix real de materiais e fluxo de trabalho diário.
