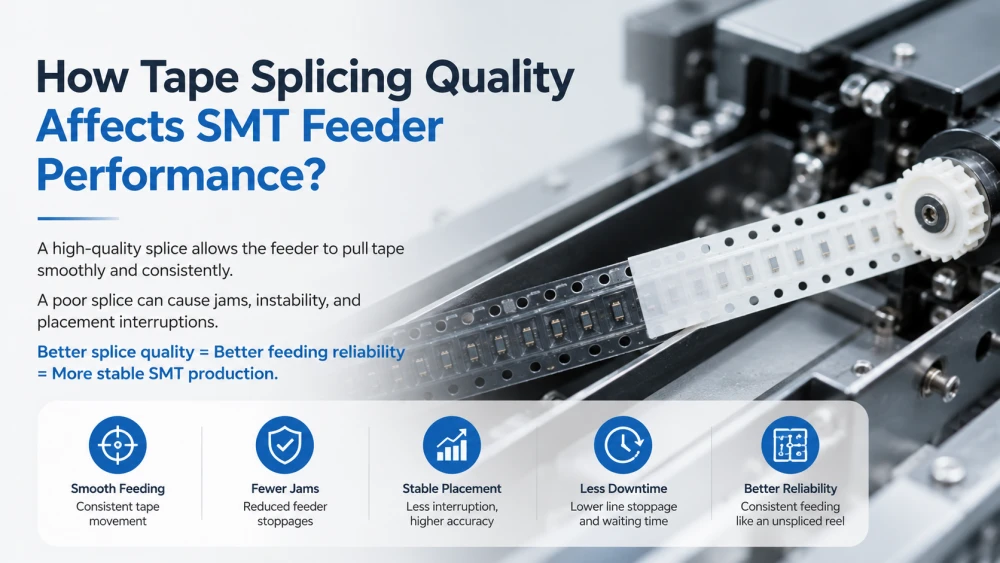

A qualidade da emenda da fita tem um efeito direto no desempenho do alimentador SMT porque o alimentador deve puxar a fita conectada de maneira suave, consistente e sem interrupção. Se a emenda estiver desalinhada, muito espessa, muito fraca ou contaminada, o alimentador poderá emperrar, perder estabilidade ou causar interrupção na colocação. Em muitas linhas SMT, o verdadeiro problema não é simplesmente que uma bobina acaba. A questão mais profunda é se a emenda pode passar pelo alimentador de maneira limpa e continuar fornecendo componentes com a mesma confiabilidade de uma bobina não emendada.
Compreender como a emenda da fita afeta o desempenho do alimentador ajuda as fábricas a reduzir o tempo de inatividade oculto, evitar alarmes recorrentes do alimentador e melhorar a estabilidade geral da linha. Uma junta fraca ou inconsistente pode não falhar imediatamente na estação de emenda, mas ainda pode criar um problema posterior na junta de emenda do alimentador SMT quando a fita começar a se mover pelo caminho do alimentador.
Este artigo explica por que a qualidade da emenda é importante, quais defeitos de emenda afetam mais frequentemente os alimentadores, como diagnosticar problemas de alimentação e como melhorar a confiabilidade da alimentação da fita de componentes na produção real.
Índice
Um alimentador SMT é projetado para avançar a fita transportadora em etapas pequenas e controladas para que a máquina colocadora possa selecionar os componentes na posição correta. Isso significa que o alimentador espera que a fita permaneça plana, guiada uniformemente e mecanicamente estável. Qualquer alteração na espessura da fita, formato da borda, alinhamento ou condição da superfície pode afetar o modo como o alimentador move o material.
Quando a emenda é bem feita, o alimentador mal deve notar a transição entre as bobinas. Quando a emenda é ruim, o alimentador pode repentinamente encontrar resistência extra, perder a precisão do passo ou parar completamente. É por isso que a qualidade da emenda não é um detalhe menor. Faz parte da condição operacional do alimentador.
O alimentador move a fita por um caminho mecânico estreito. Se a junta for muito grossa ou irregular, a fita poderá não se mover com a mesma resistência que o resto da bobina. Se a junta estiver desalinhada, a fita poderá se deslocar lateralmente ou ficar presa dentro da guia.
A estabilidade do alimentador depende da previsibilidade. Quanto mais consistente for o formato da fita e a geometria da emenda, mais estável será o movimento do alimentador. Em termos práticos, isso significa que uma boa emenda ajuda a proteger tanto o fornecimento de componentes quanto a continuidade de colocação.
O alimentador não opera isoladamente. Ele dá suporte à máquina de coleta e colocação, apresentando cada componente no local correto para coleta. Se a fita avançar de maneira desigual devido a uma emenda incorreta, o cabeçote de colocação poderá escolher o local errado ou perder totalmente o componente.
É por isso que a qualidade da emenda afeta mais do que apenas o alimentador. Também afeta a máquina downstream. Uma emenda confiável suporta a apresentação estável dos componentes, o que ajuda o sistema de posicionamento a manter o ritmo do seu ciclo.
Alguns defeitos de emenda causam atolamentos imediatos. Outros criam problemas lentos e repetidos que são mais difíceis de perceber à primeira vista. O alimentador ainda pode funcionar, mas com mais alarmes, mais hesitação ou mais atenção do operador.
Essas interrupções ocultas costumam ser mais caras do que as paradas óbvias porque se acumulam em muitos movimentos cambaleantes e turnos. Uma fábrica pode perder um tempo significativo se o mesmo pequeno problema de emenda se repetir ao longo da semana.

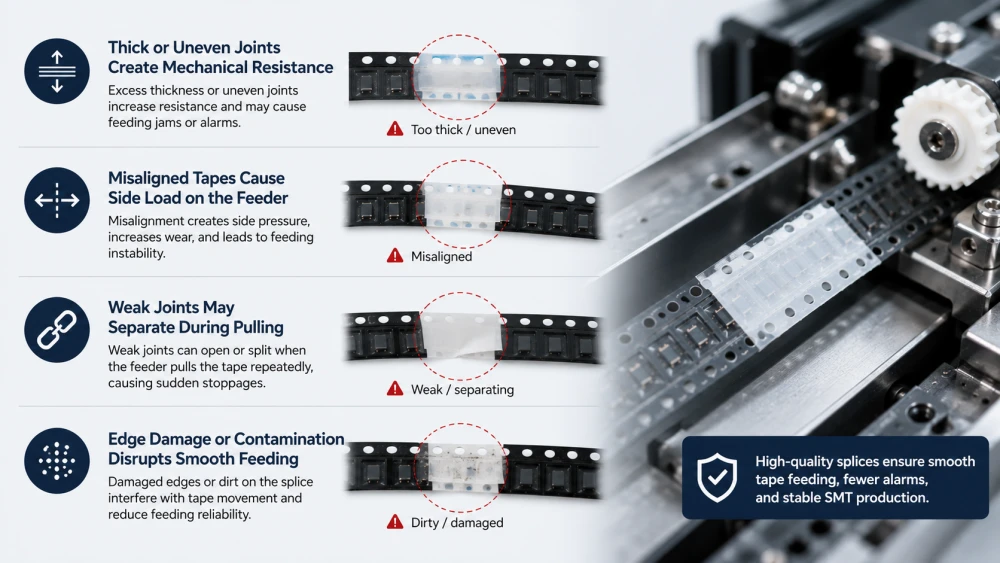

Há diversas maneiras pelas quais uma emenda pode afetar o comportamento do alimentador. Os mais comuns são variação de espessura, desalinhamento, fraca resistência da junta, danos nas bordas e contaminação. Cada um afeta o caminho da fita de maneira diferente, mas todos reduzem a confiabilidade da alimentação.
Antes de trocar o alimentador ou culpar a máquina de colocação, vale verificar se a própria emenda apresentou o problema. Muitas paradas de linha começam na junta da fita e não dentro do alimentador.
Uma emenda muito espessa pode não passar suavemente pelo caminho do alimentador. Mesmo um pequeno aumento na espessura pode criar resistência se a tolerância do alimentador for estreita ou o caminho da fita for estreito.
Juntas irregulares também são um problema porque a fita pode levantar ligeiramente à medida que avança. Isto pode causar uma pequena pausa, um alarme ou um pequeno encravamento que se torna visível apenas durante o funcionamento.
Se as fitas antigas e novas não estiverem alinhadas na mesma linha central, o alimentador poderá receber pressão lateral à medida que a emenda passa. Esta carga lateral pode aumentar o desgaste, criar irregularidade no movimento ou provocar instabilidade na alimentação.
O desalinhamento é um dos problemas mais fáceis de prevenir e um dos mais prejudiciais quando ignorado. Uma emenda pode parecer aceitável na bancada e ainda assim se comportar mal no alimentador.
Algumas juntas seguram durante a inspeção manual, mas falham quando o alimentador começa a puxar a fita repetidamente. Uma articulação fraca pode abrir, levantar ou rachar durante o movimento, causando uma parada repentina.
Quando isso acontece, o problema geralmente é registrado como uma falha no alimentador, mas a verdadeira causa é a resistência da emenda. É por isso que as fábricas devem tratar a qualidade das juntas de emenda como parte da confiabilidade do alimentador, e não apenas como uma tarefa de preparação de material.
Para uma explicação mais ampla da máquina e do processo de união, consulte este guia sobre SMT noções básicas de operação de emenda de bobina.
SMT problemas nas juntas de emenda do alimentador geralmente aparecem quando o formato, a resistência ou a orientação da junta não são compatíveis com o projeto do alimentador. O alimentador pode reagir com resistência, saltando, emperrando ou movendo irregularmente a fita.
Embora os sintomas possam parecer semelhantes, a causa pode ser bem diferente. É por isso que a solução de problemas deve começar com a própria junta e depois passar para o alimentador e o caminho do material.
Um atolamento no ponto de emenda geralmente significa que a junta é muito volumosa, muito irregular ou muito rígida para o caminho do alimentador. Também pode acontecer quando a emenda se estende além da largura pretendida da fita ou o material de união não é aplicado corretamente.
Nesta situação, a fita pode parar imediatamente após entrar no alimentador ou pode mover-se apenas parcialmente antes do alarme soar. Atolamentos repetidos no mesmo ponto são um forte sinal de que a geometria da emenda precisa de atenção.
Às vezes o alimentador não para completamente. Em vez disso, avança de forma desigual ou perde um passo perto da emenda. Isto pode ser mais difícil de detectar porque a linha pode continuar funcionando por um curto período de tempo.
A alimentação intermitente é perigosa porque pode criar erros de posicionamento sem condições de alarme óbvias. Se uma emenda não avançar com a mesma suavidade da fita base, o alimentador poderá não apresentar o bolsão do componente na posição correta.
Uma junta pode passar primeiro pelo alimentador e falhar mais tarde, após puxar repetidamente. Muitas vezes, isso é um sinal de que a emenda está fraca, a sobreposição é insuficiente ou o material de união não era compatível com a fita transportadora.
A separação retardada é especialmente difícil de gerenciar porque a emenda inicialmente parece aceitável. As fábricas devem, portanto, testar a estabilidade das juntas sob o movimento real do alimentador, em vez de apenas através da inspeção visual.

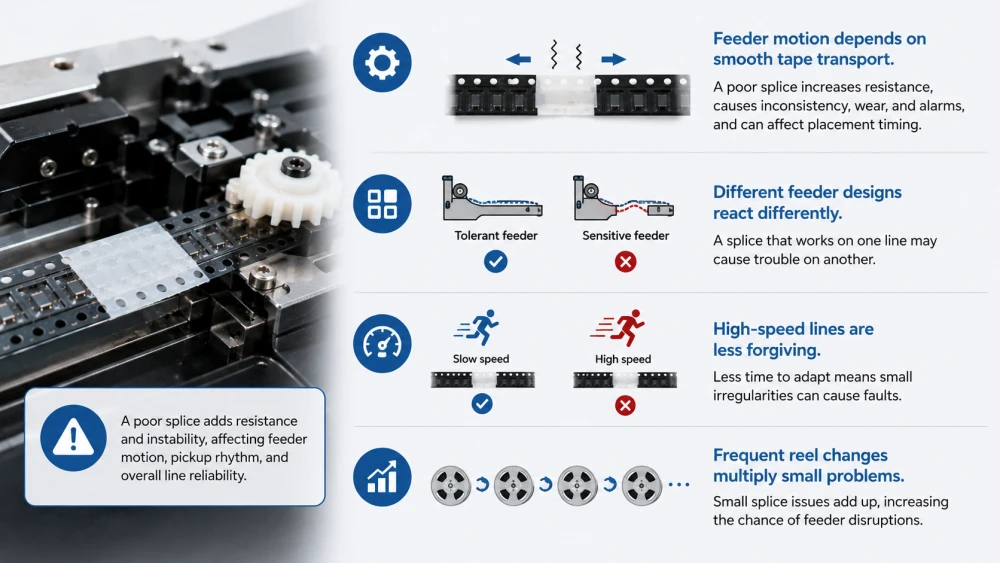

O desempenho do alimentador muda após uma emenda inadequada porque o movimento do alimentador depende do transporte suave da fita. Se a emenda adicionar resistência ou instabilidade, o alimentador poderá precisar de força extra para mover a fita. Essa força extra pode criar condições de inconsistência, desgaste ou alarme.
Uma vez que o caminho da fita se torne instável, o alimentador também poderá influenciar o ritmo de captação da máquina colocadora. Em outras palavras, um problema de emenda pode se espalhar desde o manuseio de materiais até o sincronismo da máquina.
Nem todo alimentador responde da mesma maneira. Alguns alimentadores podem tolerar pequenas variações, enquanto outros são mais sensíveis ao formato da junta ou à rigidez da fita. É por isso que uma emenda que funciona em uma linha de máquina pode criar problemas em outra.
As fábricas não devem presumir que uma junta de fita é universalmente aceitável apenas porque passou em um teste. O modelo real do alimentador e o caminho da fita são importantes.
Em velocidades de linha mais altas, o alimentador tem menos tempo para se adaptar às irregularidades da fita. Uma emenda que passaria despercebida em um processo mais lento pode causar uma falta em uma linha de alta velocidade.
Esta é uma das razões pelas quais as fábricas de alto volume muitas vezes adotam métodos de emenda mais controlados. Uma junta estável torna-se mais importante à medida que a velocidade de produção aumenta.
Mesmo um pequeno problema de emenda torna-se mais sério quando acontece muitas vezes ao dia. Se uma linha muda de bobina repetidamente, o número total de oportunidades para interrupção do alimentador aumenta.
É por isso que melhorar a qualidade da emenda pode ter um efeito muito maior do que o seu tamanho sugere. O benefício aumenta em cada mudança de movimento cambaleante.
Um bom processo de diagnóstico começa separando os problemas de emenda dos problemas do alimentador. Os mesmos sintomas podem aparecer em ambos os casos, portanto a primeira tarefa é identificar se o problema segue a emenda ou permanece no alimentador.
Ao solucionar problemas, o objetivo é encontrar a causa raiz rapidamente, sem substituir peças desnecessariamente ou perturbar a produção estável mais do que o necessário.
Se o alimentador funcionar bem até que a emenda entre no caminho, a junta será o primeiro local a ser inspecionado. Procure variações de espessura, levantamento de bordas, desalinhamento ou danos visíveis.
Se o alimentador também ficar preso com fita não emendada em boas condições, o próprio alimentador poderá estar contribuindo para o problema. É por isso que uma comparação controlada é tão útil.
Antes de culpar o alimentador, inspecione cuidadosamente ambas as extremidades da fita. Certifique-se de que a fita foi cortada corretamente, alinhada corretamente e unida com material adequado. Verifique se as bordas da fita estão retas e se a sobreposição é consistente.
Verifique também se a posição do compartimento do componente ainda está correta após a união. Uma fita pode parecer segura, mas ainda assim apresentar a geometria de alimentação errada.
Se possível, teste a mesma fita e junte-a em outro alimentador do mesmo tipo. Se o problema desaparecer, o alimentador original poderá ter um problema de condição. Se o problema persistir na emenda, a junta provavelmente é a fonte.
Esta comparação é uma das maneiras mais simples de separar um problema de junta de emenda de alimentador SMT de um problema de manutenção de alimentador.
Para obter uma visão relacionada do impacto do tempo de inatividade, consulte este artigo sobre como a emenda oferece suporte ao tempo de atividade contínuo da linha.

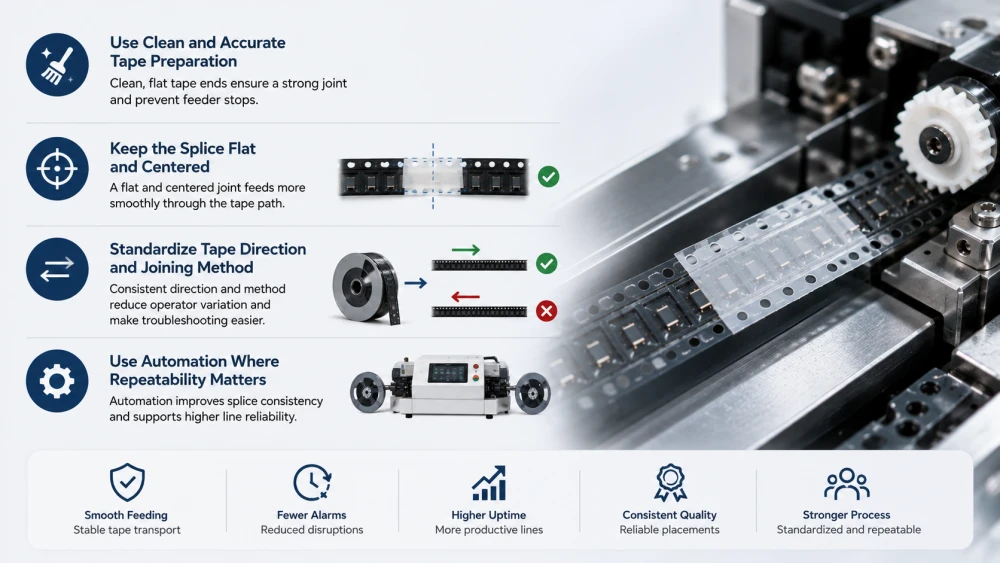

Melhorar a confiabilidade da alimentação da fita componente requer mais do que usar um alimentador melhor. O processo de emenda, a configuração da máquina, o método do operador e a rotina de manutenção são importantes.
Os resultados mais fortes geralmente vêm da padronização de todo o processo de troca da bobina, em vez de tentar corrigir um sintoma de cada vez.
As extremidades da fita devem estar limpas, planas e livres de detritos antes da união. Qualquer poeira, resíduo de adesivo ou borda danificada pode enfraquecer a junta ou alterar sua espessura.
Os operadores devem preparar a fita com cuidado, em vez de se apressarem para concluir a emenda. Alguns segundos extras na fase de preparação podem evitar uma parada posterior do alimentador.
A junta deve ficar o mais plana possível e deve estar alinhada com a linha central do alimentador. Uma emenda centralizada e plana passa pelo caminho de maneira mais previsível do que uma emenda elevada ou inclinada.
Na prática, isso significa prestar atenção tanto à articulação visual quanto ao caminho mecânico que ela deve percorrer. Uma emenda bonita não é suficiente se não for alimentada suavemente.
A direção errada da fita e métodos de união inconsistentes são fontes comuns de instabilidade do alimentador. A fábrica deve definir uma verificação de direção aprovada e um método de união aprovado para cada tipo de fita ou família de máquinas.
Isso reduz a variação do operador e facilita a solução de problemas quando ocorre um problema. Se o processo for consistente, o padrão de falha fica mais fácil de identificar.
Para fábricas com trocas frequentes de bobinas ou metas rigorosas de tempo de atividade, a automação pode melhorar a repetibilidade. Uma máquina de emenda automática ajuda a controlar o posicionamento da fita e a formação de juntas de forma mais consistente do que o manuseio manual.
Ao escolher o equipamento, algumas equipes avaliam o sistema inteligente de união de fitas SMT como parte de um plano mais amplo de confiabilidade de produção.
Mesmo uma emenda perfeita pode falhar se o caminho do alimentador estiver sujo, desgastado ou mal ajustado. A manutenção do alimentador faz, portanto, parte do mesmo quadro de confiabilidade.
Quanto mais limpo e estável for o dosador, mais tolerante ele será à variação normal da produção. Isso torna toda a linha mais fácil de gerenciar.
Poeira, adesivo e superfícies de guia desgastadas podem piorar os problemas relacionados às emendas. Um alimentador com resíduos ou danos pode transformar uma emenda limítrofe em um atolamento.
A limpeza e inspeção regulares ajudam a manter o caminho da fita previsível. Isto é especialmente importante em linhas que realizam turnos longos ou grandes volumes de componentes.
Se o mesmo alimentador continuar apresentando problemas relacionados à emenda enquanto outros não, a condição do alimentador deverá ser investigada. O problema pode estar dentro do caminho da fita e não no método de emenda.
Registrar qual alimentador falha, quando falha e com qual tipo de fita ajuda a distinguir entre problemas de processo e desgaste de equipamento.
Executar uma emenda em boas condições através do alimentador pode mostrar rapidamente se o alimentador está funcionando normalmente. Se a fita em bom estado ainda ficar presa, o alimentador provavelmente precisará de atenção.
Este teste simples evita alterações desnecessárias no processo de emenda quando o alimentador é realmente a peça que precisa de correção.

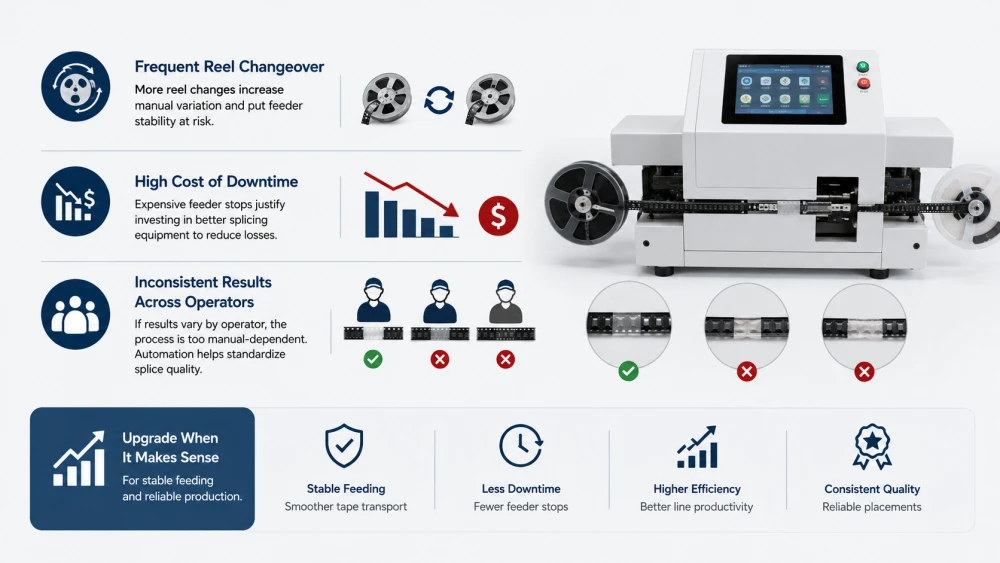

Algumas fábricas podem resolver problemas de emenda com melhor treinamento ou instruções de trabalho mais claras. Outros precisam de uma solução de emenda mais avançada porque a variação manual é muito alta ou a linha é muito sensível a erros de troca.
O momento certo para atualizar é quando os mesmos problemas continuam retornando mesmo depois que o básico foi corrigido.
Se a mesma fábrica mudar repetidamente de bobina durante cada turno, a variação manual se tornará mais difícil de controlar. Um processo mais consistente pode ser necessário para proteger a estabilidade do alimentador.
Quando as paradas do alimentador são caras, é mais fácil justificar o custo de um melhor equipamento de emenda. O objetivo é reduzir perdas repetidas e não apenas tornar a estação de emenda mais conveniente.
Se a qualidade da emenda mudar de um operador para outro, o processo dependerá muito da habilidade manual. A automação pode ajudar a normalizar o resultado e reduzir a variação relacionada ao alimentador.
Para o contexto de seleção, o artigo sobre como escolher uma máquina de emenda SMT adequada é uma referência útil para equipes de produção compararem opções.
A qualidade da emenda da fita tem um efeito direto no desempenho do alimentador SMT porque o alimentador depende de um movimento suave, plano e estável da fita. Uma emenda muito espessa, fraca, desalinhada ou contaminada pode criar atolamentos, perda de passo ou instabilidade de alimentação. Em casos graves, pode parar o alimentador e interromper o processo de colocação.
Para melhorar a confiabilidade, as fábricas devem padronizar a preparação da fita, confirmar a direção da fita, manter a emenda plana e centralizada, inspecionar a condição do alimentador e testar a junta em condições reais de produção. Quando o processo permanece inconsistente, o equipamento de emenda automática pode melhorar a repetibilidade e reduzir a variação do operador.
O verdadeiro objetivo não é apenas conectar duas bobinas. O verdadeiro objetivo é manter a confiabilidade da alimentação da fita dos componentes em toda a linha, para que o alimentador, a máquina de colocação e o cronograma de produção possam permanecer estáveis. Para um contexto mais amplo de troca de material, consulte a máquina de emenda e o guia de troca de material SMT.
A emenda da fita afeta o desempenho do alimentador, alterando a suavidade com que a fita transportadora se move através do caminho do alimentador. Se a emenda estiver desalinhada, muito grossa, fraca ou suja, ela poderá criar resistência, atolamentos ou alimentação instável. Uma boa emenda deve passar pelo alimentador com uma diferença mínima do restante da fita.
Um problema de junta de emenda do alimentador SMT geralmente é causado por desalinhamento, fraca resistência de união, excesso de espessura de emenda, danos à fita ou contaminação na superfície da fita. A condição do alimentador também pode piorar o problema. O melhor método de solução de problemas é inspecionar a junta, testar a mesma emenda em outro alimentador e comparar os resultados com uma fita em boas condições.
Uma emenda pode alimentar normalmente no início e falhar mais tarde se a junta for fraca ou apenas um pouco grossa demais para o caminho do alimentador. A fita pode prender durante os primeiros movimentos e depois se separar ou emperrar sob puxões repetidos. É por isso que a validação da emenda deve incluir o movimento real do alimentador, e não apenas a inspeção visual na estação de emenda.
A confiabilidade da alimentação da fita do componente melhora quando a emenda é limpa, plana, centralizada e feita com um método consistente. As fábricas também devem verificar a direção da fita, manter os alimentadores, padronizar as instruções de trabalho do operador e testar a emenda através do alimentador real. A automação pode ajudar quando a variação manual ainda é muito alta.
Você deve considerar o equipamento de emenda automática quando as trocas de bobina forem frequentes, as paradas relacionadas ao alimentador forem caras ou a qualidade da emenda variar muito entre os operadores. O equipamento automático melhora a repetibilidade e pode ajudar a reduzir o tempo de inatividade oculto causado por emendas inadequadas. É especialmente útil na produção de alto volume ou em vários turnos SMT.
