Uma máquina de emenda SMT é usada para conectar o final de uma fita componente com o início de outra bobina, para que a linha SMT possa continuar funcionando com menos interrupções. Em termos simples, ajuda os operadores a substituir bobinas de componentes mais rapidamente, sem criar longas paradas no alimentador ou no estágio de coleta e colocação.
Para fábricas que lidam com trocas frequentes de bobina, entender como funciona a máquina de emenda SMT é importante porque a troca de material afeta diretamente a eficiência da linha, a estabilidade do alimentador e o rendimento da produção. Um bom processo de emenda mantém os componentes movendo-se suavemente da bobina para o alimentador e para a máquina de colocação.
Este artigo explica o que é uma máquina de emenda SMT, como funciona o processo de emenda automática de fita e por que uma máquina de emenda de bobina de componente está se tornando uma parte importante da produção SMT moderna.
Uma máquina de emenda SMT é um equipamento projetado para unir duas fitas transportadoras durante a substituição da bobina de componentes. Em vez de parar a linha, remover uma bobina vazia e preparar manualmente a próxima bobina, o operador pode usar a máquina de emenda para conectar a nova bobina ao caminho da fita existente.
O objetivo não é apenas conectar fitas. O verdadeiro objetivo é reduzir o tempo de inatividade, melhorar a precisão das trocas e manter a linha de produção abastecida com componentes.
Na produção SMT, os componentes eletrônicos são geralmente fornecidos em fita transportadora e embalagens de bobina. A fita transportadora mantém os componentes em bolsos e uma fita de cobertura os protege antes de serem recolhidos pela máquina de colocação.
Durante a produção, o alimentador puxa a fita para frente. Quando uma bobina está quase vazia, a próxima bobina deve ser conectada com precisão. A máquina de emenda SMT ajuda a unir as duas fitas para que a alimentação possa continuar com interrupção mínima.
Sem um processo de emenda confiável, cada troca de bobina pode se tornar uma pequena parada na produção. Em uma linha SMT movimentada, essas pequenas paradas aumentam rapidamente. Se os operadores precisarem trocar muitas bobinas durante um turno, um controle deficiente de troca poderá reduzir a produção efetiva de toda a linha.
Uma máquina de emenda SMT é especialmente útil quando a fábrica precisa:
Menor tempo de substituição da bobina
Operação mais estável do alimentador
Trabalho manual menos dependente do operador
Melhor controle de troca de materiais
Menor risco de desalinhamento da fita

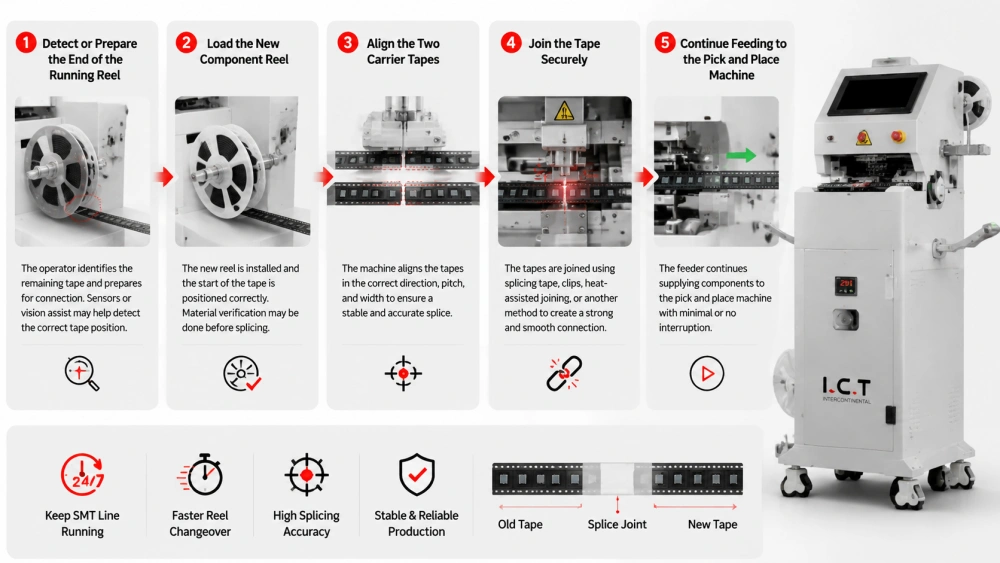

O princípio básico de funcionamento é simples. A máquina prepara, alinha e une duas fitas componentes para que o alimentador possa continuar puxando o material sem uma longa interrupção.
Embora os projetos das máquinas variem, a maioria dos modelos automáticos ou semiautomáticos segue uma lógica operacional semelhante.
O processo começa quando a bobina do componente atual está quase vazia. O operador identifica a fita restante e a prepara para conexão. Em sistemas mais avançados, sensores ou assistência visual podem ajudar a detectar a posição correta da fita.
Esta etapa é importante porque o ponto de emenda deve estar limpo e preciso. Se a extremidade da fita estiver danificada, irregular ou posicionada incorretamente, a junta final poderá afetar o movimento do alimentador.
A seguir, o operador prepara a nova bobina. O início da nova fita deve ser posicionado corretamente para que possa ser unido ao final da fita antiga.
Em um sistema controlado de troca de material, esta etapa também pode incluir a verificação do material. Por exemplo, o operador pode verificar o número da peça, o código de barras da bobina, as informações do lote ou a atribuição do alimentador antes de concluir a emenda.
O alinhamento preciso é uma das partes mais importantes do processo automático de emenda de fita . As duas fitas devem corresponder em direção, inclinação e largura. Se o alinhamento estiver incorreto, o alimentador poderá travar ou a sequência de compartimentos do componente poderá ficar instável.
Uma boa máquina de emenda de bobinas de componentes ajuda a posicionar as fitas de forma consistente. Isso reduz a pressão de qualificação sobre os operadores e facilita a repetição do processo de mudança em diferentes turnos.
Após o alinhamento, a máquina une as fitas antigas e novas. Dependendo do tipo de máquina, isso pode envolver fita de emenda, clipes, união assistida por calor ou outro método de união mecânica.
A junta deve ser forte o suficiente para passar pelo comedouro, mas lisa o suficiente para não interferir na alimentação. Este equilíbrio é importante. Uma junta fraca pode separar-se, enquanto uma junta volumosa ou irregular pode causar resistência ao alimentador.
Uma vez concluída a emenda, o alimentador pode continuar fornecendo componentes para a máquina pick and place . O objetivo é que a transição entre os rolos seja o mais suave possível, com pouca ou nenhuma interrupção no posicionamento.
É aqui que a emenda se torna valiosa. Ele suporta a produção contínua em vez de tratar cada troca de bobina como um ponto final.

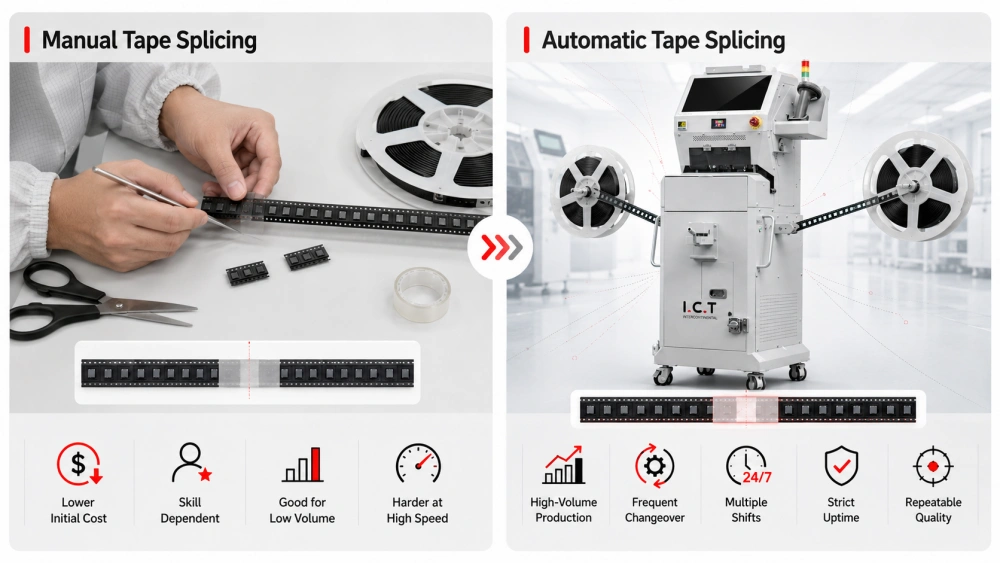

SMT a emenda da fita pode ser feita manualmente ou com equipamento automático. Ambos os métodos podem funcionar, mas a estabilidade e a eficiência são diferentes.
A emenda manual geralmente depende de um operador cortando, alinhando e unindo as fitas manualmente. Pode exigir menor investimento inicial, mas o resultado depende muito de habilidade e atenção.
A emenda manual pode ser adequada para linhas de baixo volume, produtos simples ou fábricas com trocas limitadas de bobinas. No entanto, à medida que a velocidade de produção aumenta, a operação manual torna-se mais difícil de controlar.
Um processo automático de emenda de fita usa equipamentos para padronizar etapas importantes, como posicionamento, corte, alinhamento e união da fita. Isso melhora a consistência e reduz a chance de erro humano.
A emenda automática geralmente é melhor para fábricas com:
Produção de alto volume SMT
Troca frequente de materiais
Vários turnos de produção
Requisitos rigorosos de tempo de atividade
Demanda por qualidade de operação repetível
Para uma visão mais ampla da estratégia de mudança de material, você pode ler a máquina de emenda e o guia de mudança de material SMT.
Uma máquina de emenda de bobinas de componentes pode parecer compacta, mas geralmente combina várias funções para tornar a união de bobinas mais rápida e confiável.
A área de posicionamento mantém as fitas transportadoras antigas e novas no lugar. Esta área ajuda a garantir que as fitas estejam alinhadas antes da união. O posicionamento estável é especialmente importante para componentes pequenos e fitas estreitas.
Algumas máquinas incluem um mecanismo de corte ou aparamento para preparar as pontas da fita. Um corte limpo ajuda a criar uma emenda melhor e reduz o risco de movimento irregular no alimentador.
A unidade de emenda executa o processo de união propriamente dito. Pode aplicar fita de emenda, pressionar a junta ou completar outro tipo de conexão dependendo do projeto da máquina.
Máquinas avançadas podem incluir sensores, leitura de código de barras ou inspeção visual. Essas funções ajudam a reduzir o carregamento incorreto de materiais e a melhorar a rastreabilidade do processo.
Por exemplo, a máquina de emenda automática de inteligência SMT foi projetada para emenda inteligente de bobinas e troca de material SMT eficiente.
Uma emenda pode parecer um pequeno ponto de conexão, mas pode afetar todo o processo de alimentação. Se a emenda não for precisa, o alimentador poderá não puxar a fita suavemente.
Problemas comuns relacionados ao alimentador devido a emendas inadequadas incluem atolamentos de fita, resistência à alimentação, avanço perdido e posição de coleta instável. Esses problemas podem interromper a linha ou criar erros de posicionamento.
É por isso que a qualidade da junta é tão importante quanto a velocidade da operação. A emenda rápida é útil somente quando a emenda final pode passar pelo alimentador de forma confiável.
Uma boa emenda deve ser forte, plana e alinhada com precisão. Deve permitir que o alimentador continue movendo a fita sem resistência repentina. Quando isso acontece, o processo de escolha e colocação permanece mais estável.
Para as equipes de produção, isso significa menos interrupções e maior confiança durante a troca de bobinas.
A troca de material inclui mais do que a substituição de uma bobina. Também envolve identificar o material correto, preparar a próxima bobina, verificar a configuração, manter a estabilidade do alimentador e manter o programa de colocação fornecido com os componentes corretos.
Uma máquina de emenda SMT ajuda na conexão física entre as bobinas. No entanto, um processo completo de mudança também pode incluir verificação de código de barras, gerenciamento de alimentador, montagem de kits, rastreamento de material e planejamento de produção.
Quando essas etapas funcionam juntas, a fábrica pode reduzir as paradas da linha e melhorar a continuidade da produção.
A carga de trabalho do operador é um fator importante na produção SMT. Quando os operadores precisam lidar com muitos alimentadores, bobinas e trocas de uma só vez, os erros se tornam mais prováveis. Uma máquina de emenda de bobinas de componentes reduz o trabalho manual repetitivo e proporciona aos operadores um processo mais claro e controlado.
Esse é um dos motivos pelos quais a emenda automática de bobinas é especialmente valiosa em linhas com trocas frequentes de produtos ou alto consumo de componentes.
Antes de usar uma máquina de emenda SMT na produção, as fábricas devem verificar vários detalhes práticos. O objetivo é garantir que a máquina atenda aos requisitos reais de materiais e linha.
Componentes diferentes usam larguras de fita diferentes. As larguras comuns da fita transportadora SMT incluem 8 mm, 12 mm, 16 mm e 24 mm. Uma máquina adequada deve suportar os tamanhos de fita usados com mais frequência em sua linha de produção.
Fita danificada, bordas dobradas ou mau manuseio da bobina podem afetar a emenda. Os operadores devem verificar as condições da fita antes de unir duas bobinas, especialmente ao lidar com componentes sensíveis ou de alto valor.
A emenda final deve passar suavemente pelo alimentador. Mesmo que a fita seja unida com sucesso, o processo não estará completo a menos que o alimentador consiga lidar com a emenda sem resistência ou emperramento.
O equipamento automático reduz os requisitos de habilidade manual, mas não elimina a necessidade de disciplina no processo. Os operadores devem compreender a direção correta da fita, a verificação do material e a solução básica de problemas.
Muitos problemas de emenda decorrem de pequenos erros de preparação. Esses erros são fáceis de evitar quando o processo é padronizado.
Se a nova fita for carregada na direção errada, o alimentador não poderá continuar corretamente. Isso pode levar a paralisações, desperdício de componentes ou fluxo incorreto de materiais.
O desalinhamento pode criar resistência à alimentação. Também pode fazer com que a emenda fique presa dentro do caminho do alimentador. O posicionamento preciso é essencial para uma emenda confiável.
Se a junta não for suficientemente forte, as fitas podem separar-se durante a alimentação. Isso pode interromper a produção e exigir recuperação manual.
Emendar a bobina errada é mais sério do que um simples problema de fita. Isso pode levar ao posicionamento incorreto dos componentes e ao risco de qualidade. Por esta razão, a emenda deve ser associada a procedimentos adequados de verificação de material.
Uma fábrica deve considerar a emenda automática quando as trocas de bobina acontecem com frequência suficiente para afetar o tempo de atividade, a eficiência da mão de obra ou a estabilidade da produção.
Na produção de alto volume, as bobinas de componentes são consumidas rapidamente. Mudanças frequentes na bobina criam muitas oportunidades de tempo de inatividade. A emenda automática ajuda a reduzir essas perdas repetidas.
A produção de alta mistura geralmente envolve muitos tipos de componentes e trocas de bobinas. Um processo de emenda padronizado ajuda os operadores a gerenciar a complexidade de forma mais eficaz.
Quando os cronogramas de produção são apertados, mesmo pequenas paradas podem afetar a entrega. A emenda automática suporta um fluxo de material mais suave e ajuda a proteger a saída da linha.
Uma máquina de emenda SMT conecta fitas componentes durante a troca de bobina para que a linha SMT possa continuar funcionando com menos interrupções. Ao preparar, alinhar e unir fitas transportadoras, ele oferece suporte a um processo de emenda automática de fita mais estável e reduz o tempo de inatividade causado pela substituição da bobina.
Compreender como funciona a máquina de emenda SMT ajuda as fábricas a tomar melhores decisões sobre gerenciamento de alimentadores, troca de materiais e eficiência da linha. Para produção de baixo volume, a emenda manual ainda pode ser suficiente. Mas para linhas SMT de alto volume ou alta mistura, uma máquina automática de emenda de bobinas de componentes pode melhorar a consistência, reduzir a pressão do operador e apoiar a produção contínua.
Se sua fábrica deseja melhorar a eficiência da troca de bobinas, o próximo passo é avaliar as larguras reais de fita, os tipos de alimentadores, a taxa de consumo de bobinas e o custo do tempo de inatividade. Esses fatores ajudarão você a escolher a solução de emenda certa para sua linha SMT.
Uma máquina de emenda SMT é usada para unir o final de uma fita de bobina componente com o início de outra bobina. Isso ajuda o alimentador a continuar fornecendo componentes para a máquina pick and place com menos interrupções. É usado principalmente para reduzir o tempo de inatividade durante a troca de materiais e melhorar a continuidade da produção em linhas de montagem SMT.
Uma máquina de emenda SMT funciona preparando, alinhando e unindo duas fitas transportadoras. O operador carrega a fita antiga e a fita nova, e a máquina ajuda a posicioná-las com precisão antes de fazer a emenda. Nos modelos automáticos, o processo pode incluir detecção, corte, alinhamento e prensagem para criar uma conexão estável para operação do alimentador.
O processo de emenda automática de fita é um método controlado para conectar fitas de dois componentes com a ajuda de uma máquina. Geralmente inclui preparação da fita, alinhamento, união e verificação final. Em comparação com a emenda manual, a emenda automática melhora a consistência e ajuda a reduzir erros causados pela fadiga do operador ou alinhamento impreciso das mãos.
Sim, uma máquina de emenda SMT pode reduzir o tempo de inatividade de coleta e colocação, tornando a troca da bobina mais rápida e estável. Quando uma nova bobina é conectada antes que a fita antiga acabe completamente, o alimentador pode continuar fornecendo componentes sem uma longa parada. Isto é especialmente útil em linhas SMT de alto volume com trocas frequentes de bobina.
Antes de escolher uma máquina de emenda de bobina de componente, verifique a compatibilidade da largura da fita, compatibilidade do alimentador, velocidade de emenda, estabilidade operacional, funções de verificação e suporte pós-venda. A melhor escolha depende do seu volume de produção, frequência de troca de material, carga de trabalho do operador e tipo de componentes usados em sua linha SMT.
