SCM1-D
SAMSUNG
| Quantidade: | |
|---|---|
| Solução de posicionamento compacta SMT

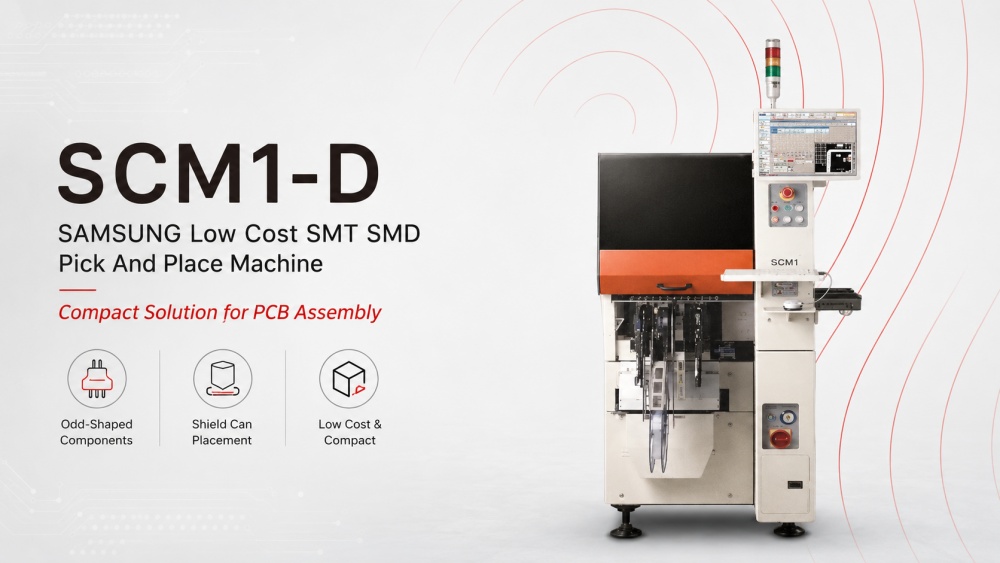

A máquina de seleção e colocação de baixo custo SCM1-D SAMSUNG SMT SMD foi projetada para PCB fábricas de montagem que precisam de uma solução de posicionamento elegante e prática para latas de proteção e componentes de formatos estranhos. É adequada para clientes que desejam uma máquina compacta com capacidade de produção flexível e operação mais fácil. A máquina suporta inspeção de colocação de latas protetoras, uso de alimentador misto e corte de fita opcional. Seu corpo fino ajuda a reduzir a área em linha SMT, o que é útil quando o espaço da fábrica é limitado. Como uma máquina de seleção e colocação de baixo custo SMT, a SCM1-D pode ajudar as fábricas a lidar com a colocação de componentes especiais sem investir em uma grande montadora de alta velocidade. I.C.T também pode oferecer suporte a planejamento completo de linha SMT, instalação, treinamento e testes de produção.
| Introdução ao modelo
Modelo de alta velocidade: montador de chip SM471Plus
SM471Plus é um montador de chips de alta velocidade usado em linhas de produção SMT para posicionamento estável e eficiente de componentes. É adequado para fábricas que precisam de colocação rápida de componentes de chips, pequenos ICs e peças gerais SMD. Comparado com equipamentos simples de baixo custo, o SM471Plus é mais focado em velocidade, equilíbrio de linha e produção em massa estável. Ele pode funcionar com uma impressora de pasta de solda, SPI, forno de refluxo, AOI e máquinas de manuseio PCB para construir um processo SMT completo. Para clientes que precisam de maior produção após começar com a máquina Pick And Place de baixo custo SCM1-D SAMSUNG SMT SMD, o SM471Plus pode ser considerado como uma opção de posicionamento atualizada para necessidades de produção maiores.
Modelo flexível de velocidade média: montador flexível SM481Plus
SM481Plus é uma máquina de colocação SMT flexível para clientes que precisam de velocidade e variedade de componentes. Ele pode lidar com diferentes componentes SMD e é adequado para produção mista PCB. Este modelo é frequentemente usado quando a linha de produtos inclui eletrônicos de consumo, placas de controle, placas LED, placas de energia ou produtos de comunicação. Seu valor não está apenas na velocidade de colocação, mas também no funcionamento estável, na troca de produção mais fácil e na melhor adaptabilidade a diferentes modelos PCB. Para uma fábrica que usa uma máquina pick and place SMD para montagem PCB, o SM481Plus pode ajudar a melhorar a flexibilidade de produção. I.C.T pode combinar esta máquina com sistemas de impressão, inspeção, refluxo e PCB de acordo com o processo do cliente.
Montador multifuncional SM482Plus
SM482Plus é uma máquina de colocação multifuncional projetada para aplicações de componentes mais amplas. É adequado para fábricas que precisam colocar diferentes tipos de componentes na mesma linha de produção. Este modelo é útil quando os clientes produzem produtos com listas técnicas mais complexas, componentes maiores ou designs de placas mais variados. Ele suporta posicionamento estável para muitas aplicações SMT e pode ser usado junto com outras máquinas em uma linha SMT completa. Para clientes que comparam o SCM1-D com equipamentos de nível superior, o SM482Plus é uma opção mais forte quando a produção exige mais flexibilidade e maior capacidade de posicionamento. Ele pode suportar montagem PCB em eletrônica, peças automotivas, controle industrial e outras áreas de manufatura.
Solução de placa longa DECAN L2
DECAN L2 foi projetado para produção de placas longas PCB e grandes SMT. É adequado para placas de iluminação LED, placas de controle longas, placas de iluminação automotiva, placas industriais e outros produtos que necessitam de uma área de colocação maior. Comparado com os montadores padrão, o DECAN L2 oferece às fábricas mais flexibilidade quando o comprimento PCB se torna um requisito fundamental. Ele pode funcionar com impressoras de cartão longo, transportadores, fornos de refluxo e máquinas AOI para formar uma linha de produção completa. Para clientes que procuram uma máquina SAMSUNG Pick and Place ou solução Hanwha para tamanhos de placas especiais, o DECAN L2 é uma escolha forte. I.C.T pode ajudar a projetar a linha completa com base no tamanho, capacidade e layout de fábrica de PCB.
| Especificação
| Item de especificação | SCM1-D |
|---|---|
| Nome do produto | Máquina de escolher e colocar SCM1-D |
| Tipo de máquina | Colocador de componentes de formato ímpar |
| Aplicativo | PCB Montagem/Colocação da lata de blindagem/Colocação de componentes de formato ímpar |
| Função principal | Colocação para latas de proteção e componentes de formato especial |
| Velocidade | 2.400 CPH, 1 Fuso / 3.000 CPH, 2 Fusos |
| Estrutura | 1 pórtico × 25 fusos |
| Estrutura Opcional | 1 Pórtico × 1 Fuso |
| PCB tamanho | Min. C50 × L50 mm / Máx. C295 × L250 mm |
| Largura da máquina | 680 milímetros |
| Tamanho do componente | 1005 ~ □45 mm, H15 mm |
| Reconhecimento de componentes | Reconhecimento de iluminação traseira |
| Inspeção de colocação | Inspeção de colocação de lata de proteção |
| Modo de produção | Produção mista de pista dupla |
| PCB Suporte de superfície | Mesma produção de superfície superior/inferior PCB |
| Tipo de alimentador | Uso Misto de Alimentador Elétrico e Alimentador Pneumático |
| Dispensadora Cabeça | Um bico e um Dispensadora |
| Cortador de fita | Cortador de fita integrado, opcional |
| Rótulo alimentador | Opcional |
| Principal vantagem | Baixo custo, tamanho compacto e posicionamento flexível de componentes de formato estranho |
| Item de especificação | HM520 HS | HM520 MF |
|---|---|---|
| Modelo | HM520HS | HM520MF |
| Tipo de máquina | Montador modular de alta velocidade | Montador modular multifuncional |
| Configuração | 20 fusos × 2 pórticos | 6 fusos × 2 pórticos |
| Velocidade de posicionamento | 80.000 CPH | 60.000 CPH |
| Precisão de posicionamento | ±25 μm @ Cpk ≥ 1,0, Chip | ±40 μm @ Cpk ≥ 1,0, Chip / ±30 μm @ Cpk ≥ 1,0, IC |
| Faixa de Componentes | 0201 ~□6mm | 0402 ~□55mm |
| Dimensão da Máquina | C 890 × P 2.370 × A 1.930 mm | C 890 × P 2.370 × A 1.930 mm |
| Principal vantagem | Colocação de componentes de chip em alta velocidade | Posicionamento flexível de componentes mistos |
| Aplicação recomendada | Produção em massa de pequenos componentes de chips | Produção com tipos de componentes mais amplos e peças maiores |
| Parâmetro | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Velocidade de colocação (óptima) | 78.000 CPH | 40.000 cph | 30.000 CPH | 56.000 CPH |
| Número de eixos | 10 fusos/cabeça (1 pórtico) | 6 fusos/cabeça (1 pórtico) | 6 fusos/cabeça (1 pórtico) | 6 fusos/cabeça (2 pórticos) |
| Precisão de posicionamento (chip) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Precisão de posicionamento (IC) | ±50µm | ±30µm | ±30µm | ±25µm |
| Faixa de Componentes | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm, até □55mm opt.) |
| Tamanho máximo PCB (padrão) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Tamanho máximo PCB (opção) | 610 x 460 mm | 1.500 x 460 mm | 1.200 x 510 mm | Até 1.200 x 460 mm |
| Capacidade do alimentador (8mm) | 120ea | 120ea | 120ea | 120ea |
| Sistema de Visão | Visão voadora | Visão de palco | Visão de palco | Visão voadora |
| Mais SMT produtos relacionados
I.C.T fornece linhas SMT completas de alta qualidade além da máquina de seleção e colocação SMT . Nossas soluções completas de produção PCBA incluem carregadores a vácuo para manuseio de placas , , impressoras automáticas de pasta de solda para aplicação precisa, fornos de refluxo multizona para soldagem forte e sistemas AOI avançados para detectar defeitos. Essas máquinas trabalham juntas perfeitamente em linhas compactas e eficientes. Essa configuração oferece alto rendimento, baixo custo e desempenho confiável para setores exigentes como automotivo, médico, iluminação e eletrônicos de consumo. As placas saem prontas para uso no mundo real. Oferecemos planejamento e suporte completos para construir seu sistema de produção SMT ideal.
A máquina pick and place SCM1-D SAMSUNG de baixo custo SMT SMD pode ser usada em conjunto com outras máquinas de produção SMT para formar um processo de montagem PCB mais completo. I.C.T pode fornecer carregador SMT, impressora de estêncil automática, máquina SPI, transportador PCB, montador SMT, forno de refluxo, máquina de inspeção AOI, roteador PCB e máquina de limpeza PCBA. Essas máquinas cobrem o processo de carregamento de PCB, impressão de pasta de solda, inspeção de pasta, colocação de componentes, soldagem, inspeção óptica, remoção de painéis e limpeza. Para fábricas que usam SCM1-D para colocação de latas de blindagem ou componentes de formato estranho, o equipamento relacionado deve ser combinado cuidadosamente. Uma boa linha SMT é como uma equipe: uma máquina não consegue carregar o jogo inteiro sozinha.
| Finalidade do nome do produto | na linha SMT |
|---|---|
| Linha de produção pronta para uso SMT | Linha high-end SMT rastreável totalmente automatizada da Turquia. |
| SMT carregador de revistas | Carrega automaticamente PCBs vazios na linha. |
| Automático PCB estêncil Impressora | Imprime pasta de solda em almofadas PCB com precisão. |
| SMT montador automático de chips | Monta componentes em PCBs com precisão. |
| SMD forno de refluxo | Derrete a solda para formar juntas sólidas. |
| PCB equipamento de inspeção | SMT dispositivos de inspeção como AOI, SPI, raio X e inspetor de estêncil. |
| Equipamento de rastreabilidade | Registra e rastreia dados de produção como máquina de marcação a laser PCBA |
| Vídeo de sucesso do cliente
I.C.T forneceu suporte técnico para um cliente no Uzbequistão que construiu uma grande fábrica de produtos eletrônicos para placas-mãe de computador, SSDs, produtos de memória e produtos eletrônicos relacionados. Desde a fase inicial do projeto até a instalação, depuração e testes de produção, a equipe I.C.T trabalhou em estreita colaboração com o Cliente para ajudar as linhas SMT e DIP a funcionarem sem problemas. A linha SMT incluía uma impressora de estêncil I.C.T-5151, quatro máquinas de colocação SMT, fornos de refluxo da série Lyra, SPI, AOI e PCB sistemas de manuseio. A linha DIP incluía uma linha de inserção manual, máquina de inserção de formato ímpar JUKI, máquina de solda por onda I.C.T-Acrab350 e sistema de transporte. Após os testes, o Cliente deu um feedback positivo sobre o serviço I.C.T, velocidade de resposta e qualidade do equipamento.
| Suporte de serviço e treinamento
I.C.T fornece suporte completo para clientes que escolhem a máquina Pick And Place SCM1-D SAMSUNG de baixo custo SMT SMD ou uma linha de produção completa SMT. Antes da entrega, nossa equipe pode ajudar a verificar o tamanho do PCB, tipo de componente, capacidade de produção, espaço de fábrica e fluxo do processo. Após a chegada do equipamento, os engenheiros I.C.T podem dar suporte à instalação, ajuste da máquina, configuração do software, ensino do programa, testes de produção e treinamento do operador. Para o SCM1-D, o treinamento pode incluir configuração do posicionamento da lata protetora, uso do alimentador, inspeção do posicionamento, opção de cortador de fita, manutenção diária e solução de problemas básicos. Também ajudamos os clientes a entender como o SCM1-D funciona com impressoras, transportadores, SPI, AOI, fornos de refluxo e outras máquinas SMT.
| Feedback do cliente
Muitos clientes escolhem I.C.T porque oferecemos suporte não apenas ao fornecimento de equipamentos, mas também à operação real da fábrica. Durante projetos no exterior, os clientes costumam elogiar nossos engenheiros pelo treinamento claro, pela comunicação com o paciente e pela rápida resolução de problemas. Eles também fornecem feedback positivo sobre a qualidade da máquina, testes estáveis, embalagem cuidadosa e resposta pós-venda rápida. Para projetos SMT, o suporte rápido é muito importante porque um problema na máquina pode afetar toda a linha. I.C.T mantém comunicação estreita com o Cliente durante a instalação, produção experimental e produção em massa inicial. Para clientes que escolhem uma máquina de seleção e colocação de componentes de formato estranho, esse suporte ajuda a reduzir o risco do projeto e torna o início da produção muito mais tranquilo.
| Certificações e Padrões
I.C.T concentra-se na segurança do produto, controle de qualidade e confiabilidade a longo prazo. Nossos equipamentos e soluções de linha SMT podem suportar requisitos de certificação comuns, como CE, RoHS, ISO9001 e documentos de patentes relacionados. Esses certificados ajudam os clientes a avaliar a segurança dos equipamentos, o controle de fabricação e o gerenciamento da qualidade da fábrica. Antes do envio, I.C.T verifica a operação da máquina, desempenho elétrico, aparência, acessórios e proteção da embalagem. Para transporte internacional, a embalagem estável também é muito importante porque a máquina deve chegar com segurança após o transporte de longa distância. Quer o cliente escolha SCM1-D, uma máquina de colocação de latas de proteção ou uma linha de produção SMT completa, I.C.T segue testes rigorosos e processos de qualidade antes da entrega.
| Sobre I.C.T Empresa e Fábrica
I.C.T é um fornecedor completo de soluções de fábrica SMT com experiência em SMT, DIP, revestimento, distribuição, soldagem, inspeção e equipamentos de manuseio PCB. Temos nossas próprias equipes de P&D, produção, engenharia e serviço. Ao longo dos anos, a I.C.T cresceu rapidamente e atendeu mais de 1.700 clientes em mais de 80 países. Nossa fábrica segue rigorosos processos de gerenciamento de qualidade e testes de máquinas antes do envio. Para clientes que estão construindo uma nova fábrica de montagem PCB, a I.C.T pode fornecer seleção de máquinas, layout de linha, planejamento de processos, instalação, treinamento e suporte técnico de longo prazo. Com a máquina de seleção e colocação de baixo custo SCM1-D SAMSUNG SMT SMD, os clientes podem construir um processo SMT mais flexível para colocação de componentes especiais.
