YSM20R
Yamaha
| Quantidade: | |
|---|---|

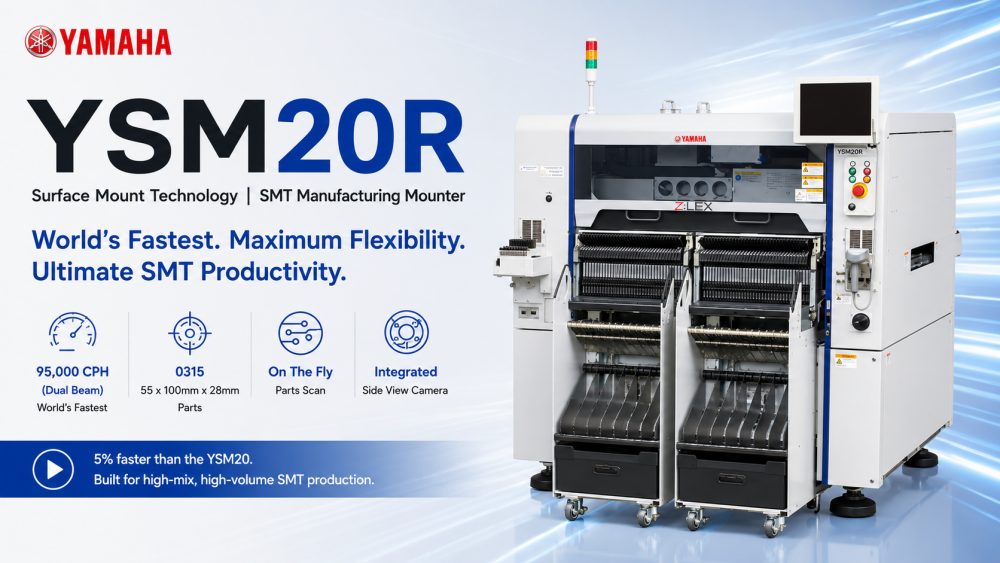

| Montador de chip modular YSM20R SMT
A YSM20R é uma máquina modular SMT pick-and-place projetada para produção PCB de alto volume. Ele suporta operações de pista única ou dupla, placas grandes e posicionamento de alta densidade. Seus cabeçotes versáteis e câmeras de campo amplo lidam com eficiência com vários componentes, desde pequenos 0201 até grandes 0315, mantendo alta precisão e estabilidade. O design modular permite um layout flexível da linha de produção e maximiza a eficiência.
| Recursos do produto
Posicionamento de feixe duplo e alta velocidade
Equipado com um design de feixe duplo, o YSM20R permite a operação simultânea de duas pistas, melhorando significativamente o rendimento. Cabeçotes de alta precisão posicionam até 95.000 CPH, equilibrando velocidade com precisão.
Ampla compatibilidade de componentes e PCB
Suporta grandes dimensões PCB: L810×L742 mm (pista única) e L810×W356 mm (pista dupla), acomodando até 140 tipos de componentes. A visão ampla garante posicionamento preciso em diversos layouts PCB.
Operação ininterrupta e carregamento automático
Com alimentadores de carregamento automático (ALF) e sequenciadores de bandeja (ATS) opcionais, o YSM20R funciona continuamente sem parar para trocas de fita ou bandeja, reduzindo o tempo de inatividade e mantendo as linhas de produção altamente eficientes.
| Especificação
| Modelo | YSM20R - Z:LEX |
| Aplicável PCB | Pista única L810 x W490 a L50 x W50 Estágio duplo Observação: apenas para opção de eixo X de 2 feixes 1PCB transporte: L810 x W490 a L50 x W50 2PCB transporte: L380 x W490 a L50 x W50 |
| Capacidade de montagem | Eixo X de 2 feixes: cabeçote multifuncional de alta velocidade (HM: High-speed Multi) x 2 95.000CPH (sob condições ideais conforme definido pela Yamaha Motor) |
| Precisão de montagem | ±0,035mm (±0,025mm) Cpk≧1,0 (3σ) (sob condições ideais conforme definido pela Yamaha Motor quando materiais de avaliação padrão são usados) |
| Componentes aplicáveis | Cabeçote Multi (HM) de alta velocidade NOTA : 0201 a L55 x C100 mm (reconhecimento de indexação excedendo L45 mm), altura 15 mm ou menos Observação: A altura do componente de 6,5 mm ou superior ou tamanhos de componentes de 12 mm de comprimento/largura ou superior requerem multicâmera opcional. Entre em contato conosco para obter informações sobre a montagem dos componentes 0201. Cabeça de componentes de formato estranho (FM: Flexível Multi): 03015 a L55 x C100mm (reconhecimentos de indexação excedendo L45mm), Altura 28mm ou menos |
| Número de tipos de componentes | Placa fixa: 140 tipos (conversão para alimentador de fita de 8mm) Troca de carro do alimentador: Máx. 128 tipos (conversão para alimentador de fita de 8mm) Bandejas para 30 tipos (Tipo fixo: máximo, quando equipado com sATS30) e 10 tipos (Tipo de carro: máximo, quando equipado com cATS10) |
| Fonte de energia | CA trifásica 200/208/220/240/380/400/416 V ±10% 50/60Hz |
| Fonte de suprimento de ar | Ar limpo e seco de 0,45 MPa ou mais |
| Dimensão externa | C1.374 x L1.857 x A1.445 mm |
| Peso | Aprox. 2.050kg |
*Especificações e aparência estão sujeitas a alterações sem aviso prévio.
* Entre em contato com I.C.T para mais detalhes.
| SMT Lista de equipamentos de linha
O Σ-G5SⅡ é comumente integrado em uma linha de produção SMT completa, incluindo impressora de pasta de solda, sistema de inspeção SPI, forno de refluxo, máquina de inspeção AOI e equipamento de manuseio PCB. I.C.T fornece integração de linha completa cobrindo SMT, DIP, revestimento e soluções inteligentes de automação de fábrica para ajudar os clientes a construir sistemas de fabricação de eletrônicos eficientes e escalonáveis em todo o mundo.
I.C.T oferece vários montadores Yamaha SMT incluindo YSM10, YSM20, YSM40R, abrangendo pequenas PCB placas grandes de alta densidade. Todos os modelos apresentam configuração modular, posicionamento rápido, ampla compatibilidade de componentes e operação de alta precisão, adequados para diversos requisitos de linha de produção.
