Na montagem PCB moderna, uma máquina de coleta e colocação SMT é uma das máquinas mais importantes na área de produção. Ele retira componentes de montagem em superfície dos alimentadores, alinha-os por meio de um sistema de visão e os coloca em placas de circuito impresso com velocidade e precisão que a montagem manual não consegue igualar.
Mas uma máquina pick and place não é apenas um 'robô de colocação de componentes'. Ela funciona como parte de uma linha SMT completa , conectando impressão de pasta de solda, inspeção, soldagem por refluxo e controle de qualidade final em um processo de produção contínuo. Compreender como esta máquina funciona é o primeiro passo para construir uma linha de montagem PCB estável, eficiente e escalável.
À primeira vista, uma máquina pick and place pode parecer uma máquina que simplesmente pega componentes e os coloca em um PCB. Na produção real, faz muito mais do que isso.
Ele deve reconhecer PCB posições, ler marcas de referência, selecionar componentes dos alimentadores, corrigir ângulos dos componentes e posicionar cada peça com precisão de acordo com o programa. Essas ações acontecem repetidamente em alta velocidade, muitas vezes milhares de vezes em uma execução de produção.
É por isso que a máquina desempenha um papel tão central na montagem SMT. Ele combina movimento mecânico, alinhamento de visão, controle de software e alimentação de componentes em um processo coordenado.
A máquina pick and place funciona após a impressão da pasta de solda e antes da soldagem por refluxo . Primeiro, a impressora de pasta de solda aplica pasta de solda nas almofadas PCB. Em seguida, a máquina de seleção e colocação monta os componentes nessas áreas impressas.
Após a colocação, o PCB move-se para o forno de refluxo, onde a pasta de solda derrete e forma juntas de solda confiáveis. Se os componentes não forem colocados corretamente antes do refluxo, a qualidade final da soldagem poderá ser afetada.
Por esse motivo, o processo de seleção e colocação deve funcionar em estreita colaboração com a impressora de pasta de solda, SPI, forno de refluxo e sistema AOI para suportar uma qualidade de montagem PCB estável.
Para fábricas que passam da montagem manual para a produção automatizada, a máquina pick and place é muitas vezes o verdadeiro ponto de viragem. Reduz o manuseio manual, melhora a repetibilidade e ajuda a fábrica a produzir mais placas com menos variações de posicionamento.
Isto é especialmente importante à medida que os produtos eletrónicos se tornam mais pequenos, os layouts se tornam mais densos e os requisitos de entrega se tornam mais rigorosos. Quer a fábrica produza placas LED, placas de controle industrial, eletrônicos automotivos, eletrônicos de consumo ou pedidos de EMS, a colocação estável de componentes é um requisito básico para uma produção confiável.
Uma máquina de seleção e colocação SMT é uma máquina automatizada usada para colocar componentes de montagem em superfície em placas de circuito impresso durante a montagem SMT. Ele seleciona componentes de alimentadores, bandejas ou tubos, verifica sua posição por meio de um sistema de visão e os coloca nas almofadas corretas do PCB.
O termo SMT significa Tecnologia de montagem em superfície. Neste processo, os componentes eletrônicos são montados diretamente na superfície de um PCB em vez de serem inseridos através de orifícios. Esses componentes são geralmente chamados de componentes SMD, que significa dispositivos de montagem em superfície.
Em termos simples, uma máquina pick and place SMT é o equipamento que executa a etapa de colocação automática de componentes na montagem PCB.
Em uma linha de produção SMT padrão, o PCB passa primeiro pela impressão da pasta de solda. A impressora aplica pasta de solda nas almofadas onde os componentes serão montados. Depois disso, a máquina pick and place coloca os componentes necessários nessas áreas de pasta de solda.
Terminada a colocação, o PCB entra no forno de refluxo. A pasta de solda derrete, esfria e forma juntas de solda entre os componentes e as almofadas PCB.
Isso significa que a máquina pick and place é responsável por uma das etapas mais críticas antes da soldagem. Ele não cria a junta de solda por si só, mas determina se cada componente está posicionado corretamente antes do início do processo de soldagem.
Durante a produção, a máquina realiza diversas ações em um tempo muito curto. Ele move o PCB para a posição, lê as marcas de referência na placa, seleciona os componentes dos alimentadores, verifica a posição do componente, corrige pequenos erros de ângulo ou deslocamento e coloca o componente no PCB.
Estas ações se repetem continuamente durante a produção. O objetivo não é apenas colocar os componentes rapidamente, mas colocá-los de forma consistente e precisa.
Para conseguir isso, uma máquina pick and place trabalha em conjunto com vários sistemas, incluindo o sistema de alimentação, cabeçote de posicionamento, bicos, câmeras de visão, sistema de controle de movimento, sistema de transporte e plataforma de controle de software.
A colocação manual depende muito da habilidade do operador, do julgamento visual e da velocidade de produção. Pode funcionar para protótipos simples ou lotes muito pequenos, mas é difícil manter a consistência quando o PCB tem muitos componentes ou pacotes finos.
Uma máquina de seleção e colocação SMT usa coordenadas programadas e correção de visão para repetir o mesmo processo de posicionamento com estabilidade muito maior. Dependendo da configuração da máquina, ela pode colocar pequenos componentes de chip, ICs, LEDs, conectores e outras peças de montagem em superfície.
É por isso que o posicionamento automático é amplamente utilizado na montagem PCB moderna. Melhora a eficiência da produção e ajuda a reduzir erros relacionados ao posicionamento causados pelo manuseio manual.
O nome “escolher e posicionar” parece simples, mas descreve uma das ações mais importantes na montagem SMT. A máquina primeiro pega um componente de um alimentador, bandeja ou tubo e depois o coloca na posição exata no PCB de acordo com o programa de produção.
Na produção real, esse processo é muito mais avançado do que o nome sugere. Cada ação de posicionamento envolve alimentação de componentes, captação de vácuo, inspeção de câmera, correção de ângulo, posicionamento PCB e controle preciso de movimento. É por isso que a máquina não é apenas rápida, mas também altamente coordenada.
A etapa de “escolha” significa que a máquina usa um bico para coletar um componente do sistema de alimentação. A maioria dos componentes SMD são fornecidos em alimentadores de fita, enquanto CIs maiores, conectores ou componentes especiais podem vir de bandejas ou tubos.
Durante a coleta, o bocal usa sucção a vácuo para segurar o componente. Se o vácuo estiver instável, o componente pode se deslocar, cair ou ser coletado incorretamente. É por isso que a condição do alimentador, a seleção dos bicos e o controle do vácuo são importantes em um ambiente de produção SMT real.
Um processo de seleção estável é o primeiro passo para um posicionamento preciso. Se a máquina não conseguir selecionar o componente corretamente, as seguintes etapas de alinhamento de visão e posicionamento também serão afetadas.
A etapa 'colocar' significa que a máquina move o componente para a posição programada e o monta na pasta de solda impressa nas almofadas PCB. Antes da colocação, o sistema de visão verifica a posição e o ângulo do componente e, em seguida, a máquina corrige automaticamente qualquer pequeno deslocamento.
Esta etapa deve ser precisa e repetível. Uma pequena mudança pode não parecer séria antes do refluxo, mas após a soldagem pode levar a defeitos como deslocamento de componentes, juntas de solda deficientes ou problemas de polaridade.
Para montagem PCB de alta densidade, o posicionamento estável não se trata apenas de velocidade. Trata-se de garantir que cada componente chegue onde deveria, repetidamente, durante todo o ciclo de produção.
Embora “escolha e coloque” pareça um movimento básico, a máquina por trás dele combina muitas tecnologias. Inclui mecânica de precisão, visão mecânica, controle de movimento, sistemas de vácuo, gerenciamento de alimentador e software de posicionamento.
É por isso que duas máquinas com aparência semelhante podem ter desempenho muito diferente na produção real. A diferença geralmente vem da forma como esses sistemas funcionam juntos sob condições de operação contínua.
Para os fabricantes, compreender este ponto é importante. Uma máquina pick and place não deve ser julgada apenas pela rapidez com que se move, mas pela consistência com que consegue selecionar, corrigir e posicionar componentes durante a produção diária.
Uma máquina de coleta e colocação SMT é usada no meio da linha de produção SMT. Ele vem após a impressão da pasta de solda e antes da soldagem por refluxo. Esta posição torna-o um elo crítico entre a preparação do PCB e a formação das juntas de solda finais.

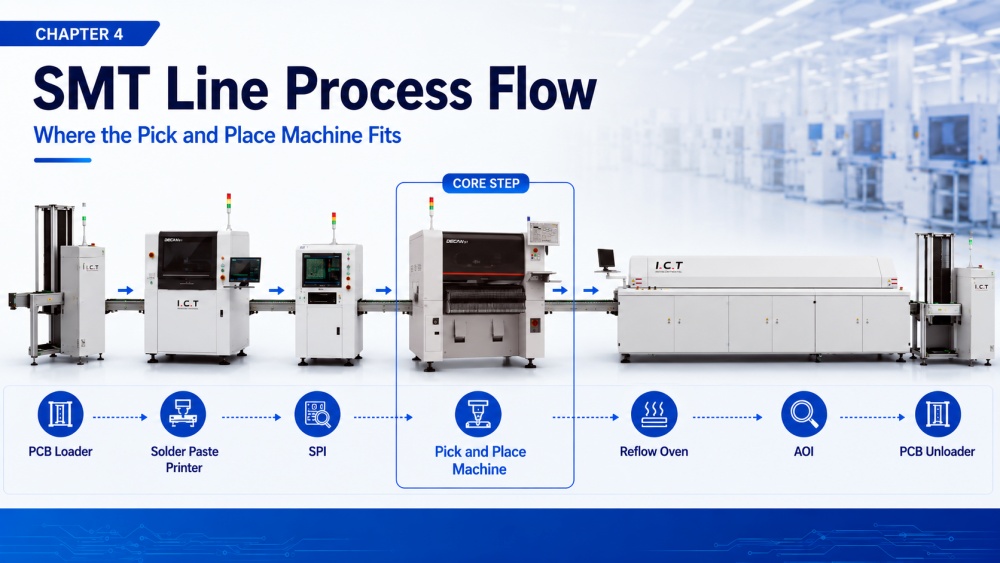

Uma linha SMT típica pode incluir um carregador PCB , impressora de pasta de solda, SPI , máquina de pegar e colocar, forno de refluxo, AOI e descarregador PCB. Cada máquina tem sua função, mas é na máquina de colocação que o PCB começa a se tornar um conjunto eletrônico funcional.
Antes do processo de escolha e colocação, o PCB possui apenas pasta de solda impressa em suas almofadas. Depois que a máquina de seleção e colocação conclui seu trabalho, o quadro é preenchido com os componentes SMD necessários.
Esta etapa transforma o PCB de uma placa preparada em uma placa montada e pronta para soldagem. É uma das mudanças mais visíveis no processo SMT e também tem impacto direto na qualidade do PCBA final.
Se os componentes forem colocados com precisão, o processo de refluxo terá uma base melhor para formar juntas de solda confiáveis. Se o posicionamento for instável, o processo a seguir poderá expor problemas como deslocamento, ponte, marcação para exclusão ou componentes ausentes.
A máquina pick and place não funciona sozinha. Depende da impressora de pasta de solda fornecer um depósito de pasta limpo e preciso. Se a pasta de solda estiver desalinhada ou insuficiente, a qualidade da colocação ainda poderá ser afetada mesmo quando a máquina posicionar os componentes corretamente.
SPI é frequentemente usado antes da colocação para inspecionar a altura, área, volume e deslocamento da pasta de solda. Após a colocação, o PCB entra no forno de refluxo, onde a pasta de solda derrete e cria as juntas de solda. AOI é então usado para inspecionar defeitos como peças faltantes, componentes errados, deslocamento, erros de polaridade e problemas de soldagem.
É por isso que a qualidade deve ser vista como um processo completo e não como o resultado de uma máquina apenas. A máquina pick and place é fundamental, mas deve funcionar em conjunto com toda a linha SMT.
Como a máquina pick and place fica entre a impressão e o refluxo, qualquer instabilidade nesta etapa pode afetar o resultado final. Um pequeno problema de posicionamento pode se tornar um problema maior de qualidade após a soldagem.
Ao mesmo tempo, esta máquina também influencia o ritmo de produção. Se o posicionamento for muito lento, pode se tornar o gargalo da linha. Se estiver instável, a linha poderá parar frequentemente para ajuste, inspeção ou retrabalho.
É por isso que muitos fabricantes tratam a máquina pick and place como o motor de produção da linha SMT. Ele não apenas posiciona os componentes, mas também ajuda a determinar o quão suavemente toda a linha pode funcionar.

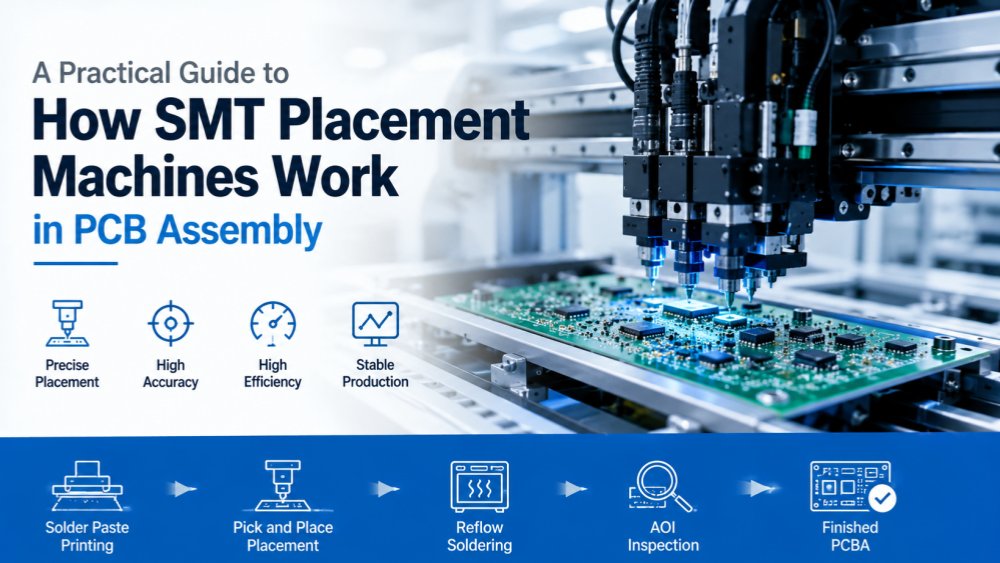

Uma máquina de coleta e colocação SMT funciona por meio de um processo altamente coordenado. Não se limita a mover peças de um lugar para outro. Ele primeiro confirma a posição PCB, escolhe o componente correto, verifica o alinhamento do componente e depois o coloca no local programado com velocidade e precisão controladas.
Este processo acontece continuamente durante a produção. Para um PCB, a máquina pode repetir o mesmo movimento básico centenas ou até milhares de vezes, dependendo do número de componentes na placa. O valor real da máquina não é apenas a velocidade, mas a sua capacidade de repetir essas ações com precisão estável durante todo o ciclo de produção.
Antes de iniciar a colocação, o PCB deve ser posicionado corretamente dentro da máquina. O transportador transfere o PCB para a área de colocação e a máquina fixa a placa no lugar para evitar movimento durante a operação.
Em seguida, o sistema de visão lê marcas de referência no PCB. Essas marcas funcionam como pontos de referência, ajudando a máquina a confirmar a real posição e ângulo da prancha. Mesmo que o PCB tenha um pequeno deslocamento durante a transferência, o sistema pode calcular o deslocamento e ajustar as coordenadas de posicionamento.
Esta etapa é especialmente importante para ICs de passo fino, layouts PCB densos e produtos que exigem tolerância de posicionamento restrita. Sem um alinhamento PCB preciso, mesmo um bom cabeçote de posicionamento não pode garantir resultados estáveis.
Após a confirmação da posição PCB, a máquina coleta componentes de alimentadores, bandejas ou tubos. O bocal usa sucção a vácuo para levantar cada componente de sua posição de fornecimento.
Depois que o componente é selecionado, o sistema de visão verifica sua posição, ângulo e, às vezes, seu formato ou polaridade. Se o componente estiver ligeiramente girado ou descentralizado no bico, o software corrige as coordenadas de posicionamento antes de montá-lo no PCB.
Este é um dos principais motivos pelos quais o posicionamento automático é mais confiável do que o posicionamento manual. A máquina não depende apenas do julgamento visual. Ele usa câmeras, software e controle de movimento para reduzir pequenos erros antes que se tornem defeitos de produção.
Após a correção da visão, o cabeçote de posicionamento se move para a posição alvo e coloca o componente na pasta de solda impressa nas almofadas PCB. O movimento deve ser rápido, mas também precisa ser controlado. Muita força pode danificar o componente ou perturbar a pasta de solda. Muito pouco controle pode causar posicionamento instável.
Quando todos os componentes programados são colocados, o PCB é transferido para o próximo processo, geralmente soldagem por refluxo. Neste ponto, a placa não é mais apenas um PCB impresso com pasta de solda. Tornou-se uma placa preenchida pronta para soldagem.
É aqui que o valor do processo de escolha e colocação fica claro. Ele prepara o PCB para a formação confiável de juntas de solda no forno de refluxo e afeta diretamente a estabilidade do PCBA final.

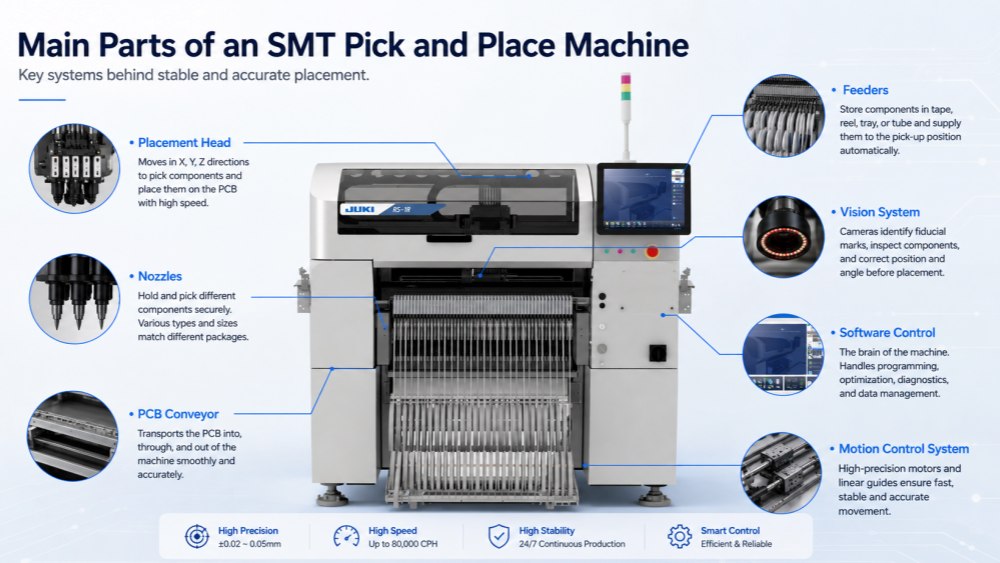

Uma máquina pick and place é construída a partir de vários sistemas principais trabalhando juntos. Cada sistema tem sua função, mas nenhum deles funciona sozinho. O posicionamento estável depende da coordenação do transportador, dos bicos , dos alimentadores , do cabeçote de posicionamento, das câmeras, do software e do controle de movimento.
A compreensão dessas peças principais ajuda os compradores e as equipes de produção a entender melhor por que as máquinas de posicionamento diferem em velocidade, precisão, estabilidade e desempenho a longo prazo. Também ajuda a explicar por que duas máquinas que parecem semelhantes por fora podem ter desempenho muito diferente na área de produção.
A estrutura da máquina fornece a base para todo o sistema. Uma estrutura estável ajuda a reduzir a vibração durante movimentos em alta velocidade e oferece suporte à precisão de posicionamento a longo prazo. Isto é especialmente importante quando a máquina funciona continuamente na produção diária.
O transportador PCB transfere as placas para dentro e para fora da máquina. Ele deve guiar o PCB suavemente, posicioná-lo corretamente e suportar diferentes tamanhos de placa. Para alguns produtos, especialmente placas longas ou placas de controle industrial mais espessas, a estabilidade do transportador e o suporte da placa tornam-se ainda mais importantes.
A estrutura de movimento controla o movimento do cabeçote de posicionamento. Ele deve se mover rapidamente, mantendo a precisão repetível. Um bom sistema de movimento permite que a máquina coloque os componentes de forma eficiente sem sacrificar a estabilidade.
O cabeçote de posicionamento é a parte central de trabalho da máquina. Ele se move entre a área de fornecimento de componentes e o PCB, carregando o bico que coleta e posiciona cada componente.
Os bicos são pequenos, mas muito importantes. Eles usam sucção a vácuo para segurar os componentes durante o movimento. Diferentes tamanhos e formatos de componentes podem exigir diferentes tipos de bicos. Um resistor de chip pequeno e um IC grande nem sempre podem ser manuseados com o mesmo bico.
Os alimentadores fornecem componentes para a máquina. As peças SMD mais comuns são fornecidas através de alimentadores de fita, enquanto CIs maiores ou componentes especiais podem usar alimentadores de bandeja ou alimentadores de bastão. Se o alimentador não fornecer os componentes suavemente, o processo de colocação pode ficar lento ou instável.
O sistema de visão é uma das partes mais importantes de uma máquina de coleta e colocação SMT. Ele verifica marcas de referência PCB, verifica a posição do componente e ajuda a corrigir o ângulo ou deslocamento antes do posicionamento.
O controle de software conecta todas as ações da máquina. Ele gerencia programas de posicionamento, bibliotecas de componentes, posições do alimentador, seleção de bicos, trajetórias de movimento e dados de produção. Sem software confiável, mesmo hardware mecânico robusto não pode fornecer resultados de produção estáveis.
Na produção SMT moderna, o lado do software está se tornando mais importante. Um bom software pode reduzir o tempo de configuração, melhorar o gerenciamento de programas, oferecer suporte à rastreabilidade e ajudar os operadores a executar a produção com menos erros. É por isso que uma máquina pick and place deve ser entendida tanto como um sistema mecânico quanto como um sistema de controle digital.

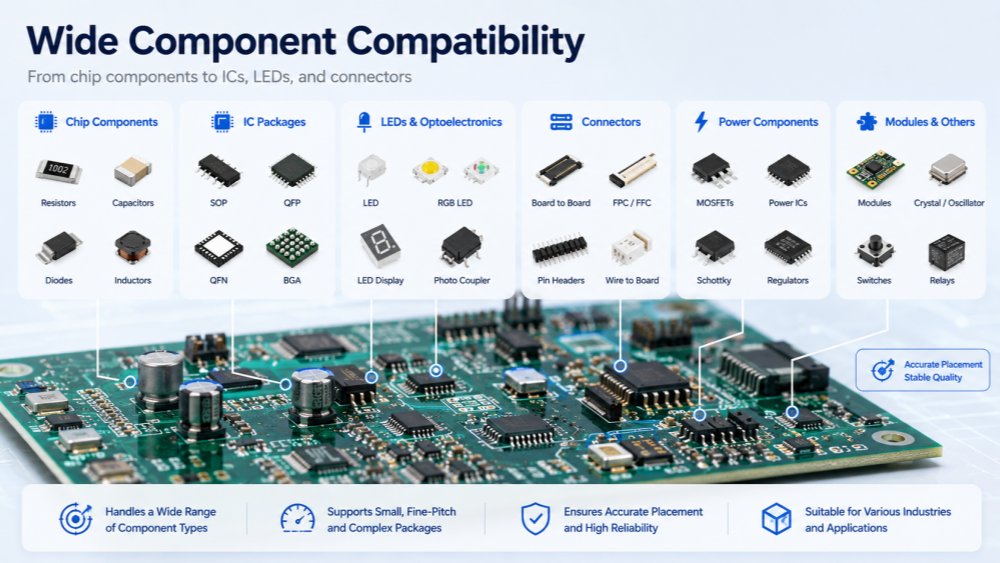

Uma máquina de seleção e colocação SMT é projetada para lidar com uma ampla variedade de componentes de montagem em superfície usados na montagem PCB. Esses componentes podem ser muito pequenos, como resistores de chip e capacitores, ou mais complexos, como CIs, LEDs, conectores e módulos.
No entanto, nem todas as máquinas conseguem posicionar todos os componentes igualmente bem. A gama real de componentes depende do cabeçote de posicionamento da máquina, do sistema de bicos, das opções de alimentação, da capacidade de visão e do controle de software. É por isso que compreender os tipos de componentes é importante antes de planejar um processo de produção SMT.
A maioria das máquinas de pegar e colocar SMT pode lidar com componentes SMD comuns, como resistores, capacitores, diodos, transistores, indutores e pequenos pacotes IC. Essas peças geralmente são fornecidas em bobinas de fita e carregadas em alimentadores de fita.
Para montagem PCB padrão, esses componentes geralmente constituem a maior porcentagem da lista técnica. Um sistema de alimentação estável e uma coleta precisa do bico são importantes porque a máquina pode precisar colocar milhares dessas peças durante uma operação de produção.
Embora esses componentes pareçam simples, a consistência do posicionamento ainda é importante. Pequenas mudanças, orientação errada ou captação instável podem afetar a qualidade da soldagem após o refluxo.
Além dos componentes de chip padrão, muitas máquinas pick and place também podem colocar pacotes IC como SOP, QFP, QFN, BGA e CSP. Esses componentes geralmente exigem melhor alinhamento de visão porque o passo dos pinos ou a área de solda são mais sensíveis.
Os componentes LED também são amplamente colocados por máquinas SMT, especialmente em iluminação LED, módulos de exibição e produtos de iluminação automotiva. Para a produção de LED, a direção da colocação, a consistência da posição e o suporte do conselho são especialmente importantes.
Algumas máquinas também podem lidar com conectores, blindagens, pequenos módulos e outros componentes de formatos especiais. Essas peças podem exigir bicos especiais, alimentadores de bandeja ou configurações de posicionamento mais cuidadosas.
A gama de componentes afeta diretamente o tipo de produtos que uma fábrica pode produzir. Um PCB simples com principalmente resistores e capacitores é muito diferente de uma placa complexa com BGAs, conectores, capacitores grandes e ICs de passo fino.
Se a máquina não conseguir manusear certos componentes sem problemas, a fábrica pode precisar de posicionamento manual, etapas extras de processo ou uma configuração de máquina diferente. Isso pode reduzir a eficiência e aumentar o risco de qualidade.
Por esta razão, a gama de componentes nunca deve ser tratada como um pequeno detalhe. É um dos fatores básicos que determina se uma máquina pick and place SMT pode suportar necessidades reais de produção.

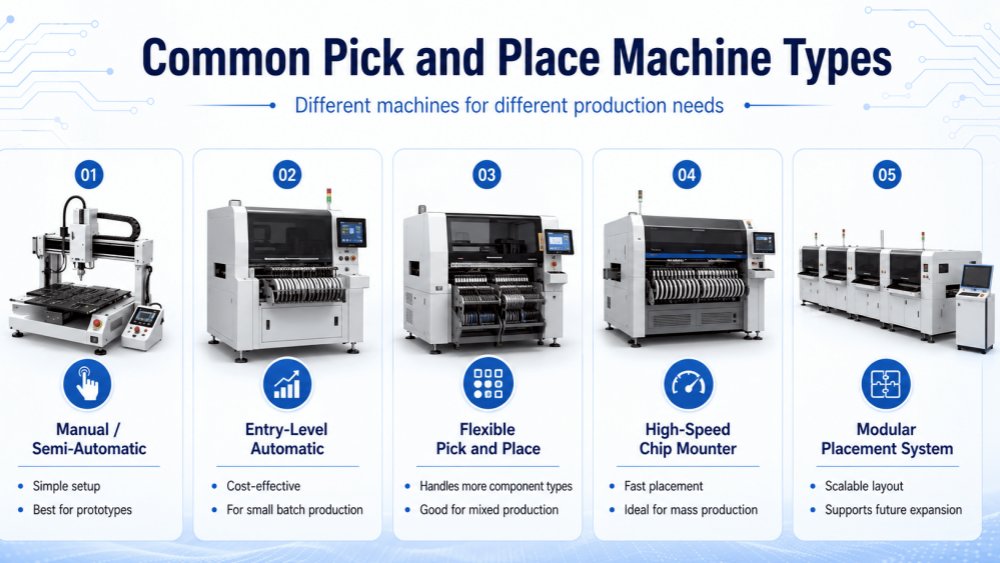

As máquinas pick and place SMT vêm em tipos diferentes porque PCB os fabricantes têm objetivos de produção diferentes. Algumas fábricas precisam de uma solução de baixo custo para protótipos. Alguns precisam de máquinas flexíveis para produção de alta mistura. Outros precisam de colocação em alta velocidade para produção em massa.
Não existe um tipo de máquina único que se adapte a todas as fábricas. O tipo certo depende da complexidade do produto, do volume de produção, do mix de componentes, do layout da fábrica e dos planos de expansão futuros.
Máquinas de coleta e colocação manuais ou semiautomáticas são frequentemente usadas para protótipos, trabalhos de reparo, projetos de laboratório ou produção de lotes muito pequenos. Eles ajudam a melhorar o posicionamento em comparação com o trabalho totalmente manual, mas ainda dependem muito da habilidade do operador.
As máquinas automáticas básicas estão um passo acima dos sistemas manuais. Eles podem colocar componentes automaticamente de acordo com um programa e são adequados para pequenas fábricas ou linhas de produção iniciais. Para pranchas simples e produção moderada, elas podem ser um ponto de partida prático.
No entanto, essas máquinas geralmente têm limites de velocidade, capacidade do alimentador, gama de componentes e escalabilidade a longo prazo. Eles são úteis para a produção básica, mas podem não ser suficientes quando o volume ou a complexidade do produto aumenta.
As máquinas flexíveis de coleta e colocação são projetadas para fábricas que produzem diferentes tipos de PCBs. Eles geralmente podem lidar com uma gama mais ampla de componentes, incluindo componentes de chip, ICs, LEDs, conectores e alguns pacotes especiais.
Este tipo de máquina é frequentemente usado na produção de EMS, placas de controle industrial, eletrônica automotiva e fabricação de médio volume. Para esses clientes, a flexibilidade pode ser mais valiosa do que apenas buscar a maior velocidade de posicionamento.
Uma máquina flexível ajuda a reduzir a pressão de trocas frequentes de produtos. Isso dá à fábrica mais espaço para lidar com diferentes BOMs, diferentes tamanhos de PCB e diferentes lotes de produção.
Montadores de chips de alta velocidade são construídos para velocidade. Eles são comumente usados para produtos com muitos componentes pequenos, como placas LED, eletrônicos de consumo, placas de energia e outras aplicações de alto volume.
Os sistemas de posicionamento modular são projetados para fábricas que precisam de capacidade e escalabilidade. Uma linha pode ser configurada primeiro com uma máquina e depois expandida com mais módulos de posicionamento à medida que a produção aumenta.
Para fábricas SMT maiores, uma configuração comum pode combinar posicionamento de alta velocidade com posicionamento flexível. Isso permite que a linha coloque pequenos componentes de chip rapidamente e ao mesmo tempo manuseie ICs, conectores e peças mais complexas com melhor flexibilidade.
Muitas pessoas usam os termos “máquina de escolher e colocar” e “montador de chips” da mesma maneira. Em conversas diárias SMT, isso geralmente é aceitável. Ambos os termos referem-se a equipamentos usados para colocar componentes de montagem em superfície em PCBs.
Mas de uma visão de produção mais prática, pode haver uma ligeira diferença de significado. Compreender essa diferença ajuda os clientes a ler as especificações da máquina com mais clareza e a evitar confusão ao comparar equipamentos.
“Máquina de escolher e colocar” é um termo mais amplo. Ele descreve a função básica da máquina: selecionar componentes de um sistema de abastecimento e colocá-los em um PCB.
Este termo pode ser usado para muitos tipos de equipamentos de colocação SMT, incluindo máquinas básicas, máquinas de colocação flexíveis, máquinas de alta velocidade e sistemas de colocação modulares.
Por causa disso, 'SMT máquina de selecionar e posicionar' costuma ser o melhor termo geral quando se fala sobre posicionamento automático de componentes na montagem PCB.
“Montador de chips” é frequentemente usado para descrever máquinas focadas na colocação de componentes de chips em alta velocidade. Esses componentes podem incluir resistores, capacitores, pequenos diodos, pequenos LEDs e outras peças padrão SMD.
Em muitas linhas SMT, um montador de chip é usado para colocação rápida de componentes menores, enquanto outro montador flexível pode lidar com ICs, conectores ou componentes mais complexos.
Isto é especialmente comum na produção de alto volume, onde a linha é organizada para equilibrar velocidade e capacidade de manuseio de componentes.
A diferença entre esses termos é importante porque um cliente pode pensar que uma máquina pode lidar perfeitamente com todas as tarefas de posicionamento. Na realidade, diferentes máquinas são otimizadas para diferentes trabalhos.
Um montador de chip de alta velocidade pode ser excelente para colocar milhares de componentes pequenos, mas pode não ser a melhor escolha para CIs complexos, conectores altos ou componentes de formato especial. Uma máquina pick and place flexível pode não ser a mais rápida, mas pode suportar uma gama mais ampla de necessidades de produção.
Portanto, ao comparar máquinas, é melhor olhar além do nome. A verdadeira questão é se a máquina pode lidar com seu tamanho PCB, estrutura de BOM, gama de componentes e meta de produção.
Uma máquina pick and place SMT é importante porque controla uma das etapas mais sensíveis na montagem PCB: colocar cada componente de montagem em superfície na posição correta antes da soldagem. Se esta etapa for instável, o processo de refluxo a seguir não poderá 'corrigir' totalmente o problema.
Para muitas fábricas, a máquina pick and place também é o ponto onde a produção começa a se tornar verdadeiramente automatizada. Ele reduz o manuseio manual, melhora a repetibilidade e ajuda os fabricantes a produzir PCBAs mais consistentes em maior velocidade.
A colocação manual pode funcionar para protótipos ou lotes muito pequenos, mas torna-se difícil quando o PCB tem centenas de componentes ou quando o volume do pedido aumenta. Uma máquina pick and place pode colocar componentes de forma muito mais rápida e consistente do que o trabalho manual.
Isso não melhora apenas a velocidade de posicionamento. Também ajuda toda a linha SMT a funcionar com mais facilidade. Quando o processo de colocação é estável, as placas podem mover-se continuamente desde a impressão até a colocação, depois para refluxo e inspeção.
Para os fabricantes que lidam com ordens de produção regulares, este fluxo estável é muito importante. Ajuda a reduzir o tempo de espera, a correção manual e as interrupções desnecessárias do processo.
Na montagem PCB, a consistência é tão importante quanto a velocidade. Uma máquina pode repetir o mesmo programa de posicionamento continuamente, mantendo as posições dos componentes mais estáveis em diferentes placas e lotes de produção.
Isso é especialmente útil para layouts PCB densos, ICs de passo fino, LEDs e produtos com requisitos de qualidade rigorosos. Quando cada componente é colocado com precisão, o processo de refluxo tem uma base melhor para formar juntas de solda confiáveis.
Um processo estável de seleção e colocação pode ajudar a reduzir problemas comuns relacionados ao posicionamento, como deslocamento de componentes, peças faltantes, orientação errada ou posicionamento inconsistente.
A montagem manual depende muito da experiência e do foco dos operadores. Mesmo trabalhadores qualificados podem enfrentar desafios quando os componentes são muito pequenos, as placas são densas ou a produção precisa continuar por muitas horas.
Uma máquina de escolha e colocação SMT usa coordenadas programadas, alinhamento de visão e movimento controlado para reduzir essa dependência. Os operadores ainda desempenham um papel importante, mas seu trabalho se concentra mais na configuração, monitoramento, preparação de materiais e controle de processos.
Para fábricas em crescimento, este é um grande passo. Isso torna a produção mais fácil de gerenciar, repetir e escalar.

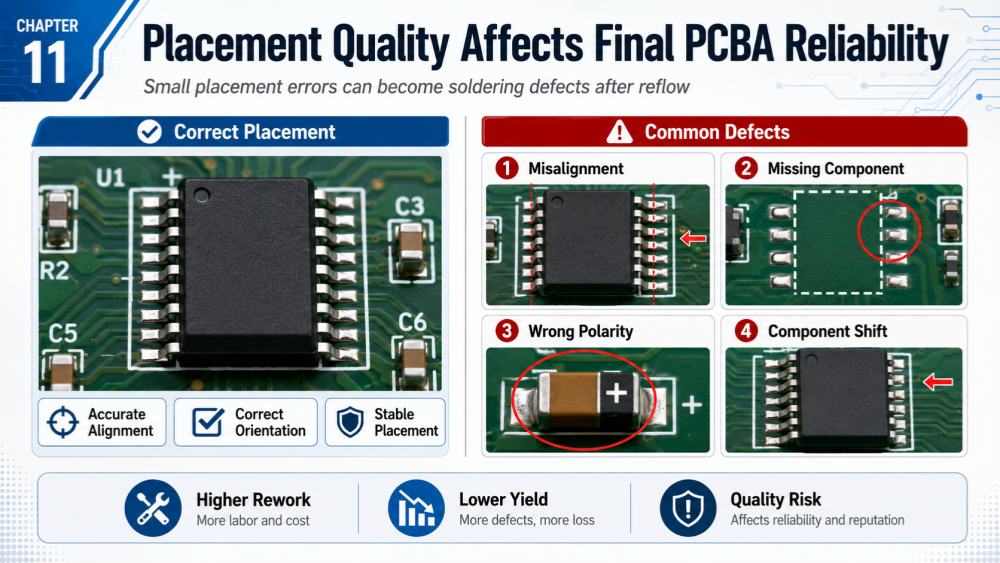

Uma máquina pick and place não cria a junta de solda por si só, mas a qualidade de sua colocação tem um impacto direto no resultado final da soldagem. Se um componente não for colocado corretamente antes do refluxo, o defeito só poderá se tornar visível após a soldagem.
É por isso que a colocação não deve ser tratada como um simples passo mecânico. É um processo que conecta alimentação de material, alinhamento PCB, reconhecimento de componentes, condição do bico, programação de software e qualidade final da soldagem.
Vários PCBA defeitos podem estar relacionados ao processo de escolha e colocação. Isso pode incluir desalinhamento de componentes, componentes ausentes, componentes errados, polaridade invertida, deslocamento de componentes e mau contato com a pasta de solda.
Para ICs de passo fino, mesmo um pequeno deslocamento de posicionamento pode causar pontes de solda ou juntas abertas após o refluxo. Para LEDs, direção errada ou inconsistência de posição podem afetar a aparência do produto e a função elétrica. Para conectores ou componentes maiores, o posicionamento instável pode levar a problemas de soldagem ou montagem fraca.
Esses defeitos podem aumentar o tempo de retrabalho, reduzir o rendimento na primeira passagem e criar riscos ocultos de confiabilidade se não forem controlados antecipadamente.
É importante compreender que nem todo defeito após o refluxo é causado pela máquina pick and place. A qualidade SMT depende de vários processos conectados.
Por exemplo, uma impressão deficiente da pasta de solda pode causar solda, ponte ou deslocamento insuficiente de componentes. Um perfil de refluxo instável também pode causar defeitos de soldagem. Carregamento incorreto de material, bicos desgastados, alimentadores danificados ou configurações incorretas do programa podem criar problemas, mesmo que a própria máquina seja capaz.
É por isso que boas fábricas não perguntam apenas: “A máquina de colocação é precisa?” Elas também verificam todo o processo antes e depois da colocação.
Um processo estável de seleção e colocação ajuda a reduzir muitos defeitos evitáveis. Alinhamento PCB preciso, bicos limpos, operação suave do alimentador, bibliotecas de componentes corretas e inspeção de visão confiável, todos suportam melhor qualidade de posicionamento.
Quando esses fatores são controlados, o PCB entra no forno de refluxo com os componentes posicionados correta e consistentemente. Isso dá ao processo de soldagem uma base mais forte e ajuda a melhorar a estabilidade geral da montagem PCB.
Em termos simples, um bom posicionamento não garante por si só uma soldagem perfeita, mas um posicionamento incorreto quase sempre cria riscos para o próximo processo.
Uma máquina de seleção e colocação SMT é apenas uma parte da linha SMT completa. Funciona melhor quando o equipamento ao redor também é estável e compatível. Na produção real, impressão, colocação, soldagem e inspeção estão conectadas como uma cadeia.
Se uma etapa for instável, a próxima etapa poderá ser afetada. É por isso que os fabricantes devem entender não apenas a máquina pick and place em si, mas também como ela funciona com a impressora de pasta de solda, SPI, forno de refluxo, AOI e equipamentos de manuseio.
Antes da colocação, a impressora de pasta de solda aplica pasta de solda nas almofadas PCB. Esta é a base para a colocação de componentes e formação de juntas de solda. Se a pasta for impressa demais, de menos ou na posição errada, o posicionamento e a qualidade da soldagem poderão ser prejudicados.
SPI, ou inspeção da pasta de solda, verifica a pasta de solda impressa antes dos componentes serem colocados. Ele pode detectar problemas como pasta insuficiente, pasta excessiva, deslocamento da pasta ou formato inadequado da pasta.
Esta etapa é valiosa porque detecta defeitos de impressão antecipadamente. Depois que os componentes são colocados e soldados, o custo de localização e correção de problemas torna-se muito maior.
Após a colocação, o PCB move-se para o forno de refluxo. O forno aquece a placa através de um perfil de temperatura controlado, permitindo que a pasta de solda derreta e forme juntas de solda entre os componentes e as almofadas PCB.
A máquina pick and place deve posicionar cada componente com precisão antes que isso aconteça. Se um componente for deslocado, inclinado, invertido ou mal assentado, o processo de refluxo poderá expor o problema como um defeito visível.
É por isso que o posicionamento e o refluxo devem ser vistos juntos. Um bom posicionamento proporciona ao refluxo um melhor ponto de partida, enquanto um forno de refluxo estável ajuda a concluir o processo de soldagem corretamente.
Após o refluxo, AOI verifica o PCB finalizado em busca de defeitos visíveis. Ele pode inspecionar componentes ausentes, peças erradas, problemas de polaridade, deslocamento de componentes, pontes de solda, solda insuficiente e outros problemas comuns.
Equipamentos de manuseio como carregadores, transportadores, buffers e descarregadores PCB também suportam a operação estável da linha. A transferência suave PCB reduz o manuseio manual e ajuda a manter a produção contínua.
Em uma linha SMT bem planejada, cada máquina suporta a próxima. A máquina pick and place é central, mas a produção estável vem de toda a linha trabalhando em conjunto.

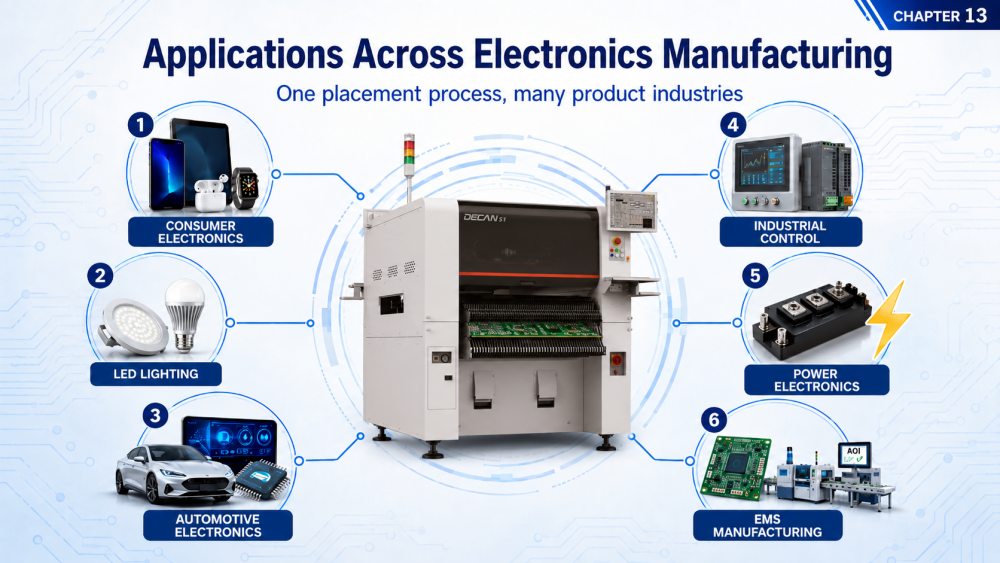

SMT máquinas pick and place são usadas em muitas indústrias de fabricação de eletrônicos . Qualquer produto que utilize componentes de montagem em superfície em um PCB pode exigir esse tipo de equipamento, especialmente quando a produção precisa de velocidade, consistência e qualidade repetível.
Diferentes indústrias têm requisitos diferentes. Alguns se concentram em alto volume. Alguns se concentram na precisão e confiabilidade. Outros precisam de flexibilidade porque produzem muitos modelos PCB em lotes pequenos ou médios.
Os eletrônicos de consumo costumam usar designs PCB compactos com muitos componentes pequenos. Produtos como dispositivos inteligentes, módulos de controle, carregadores e pequenas placas eletrônicas precisam de posicionamento rápido e preciso para suportar uma produção estável.
A iluminação LED é outra aplicação comum. Lâmpadas LED, tubos LED, painéis LED, tiras LED e placas de iluminação automotiva geralmente exigem muitos componentes repetidos. Para esses produtos, a consistência do posicionamento pode afetar tanto o desempenho elétrico quanto a aparência visual.
Em ambos os setores, a máquina pick and place ajuda os fabricantes a aumentar a produção, ao mesmo tempo que mantém estável a colocação dos componentes em grandes lotes de produção.
A eletrônica automotiva geralmente exige maior confiabilidade. As placas usadas em sistemas de iluminação, controladores, sensores e módulos de potência podem incluir CIs, conectores, capacitores e outros componentes que devem ser colocados com precisão.
As placas de controle industrial geralmente possuem uma combinação mais ampla de componentes. Eles nem sempre exigem a velocidade mais alta, mas precisam de posicionamento estável para diferentes tipos de componentes e tamanhos de placas.
A eletrônica de potência pode incluir componentes maiores, placas mais grossas e peças mais pesadas. Para esses produtos, o processo de colocação deve oferecer suporte à precisão e ao manuseio estável dos componentes.
Os fabricantes de EMS geralmente lidam com muitos projetos diferentes de clientes. Um dia eles podem produzir placas de controle industrial e no dia seguinte podem produzir módulos de comunicação, placas LED ou eletrônicos de consumo.
Para este tipo de produção a flexibilidade é muito importante. A máquina deve suportar diferentes tamanhos PCB, estruturas de BOM, pacotes de componentes e lotes de produção.
É por isso que as máquinas pick and place não são usadas apenas para produção em massa. Eles também são amplamente utilizados em montagens de alta mistura, onde trocas estáveis, controle confiável do programa e ampla compatibilidade de componentes são essenciais para a produção diária.
Uma máquina pick and place precisa de manutenção regular para manter o posicionamento estável ao longo do tempo. Mesmo uma máquina de alta qualidade pode perder precisão ou eficiência se bicos, alimentadores, câmeras, transportadores ou sistemas de vácuo não forem verificados adequadamente.
A manutenção básica não consiste apenas em prevenir avarias. Também ajuda a reduzir erros de posicionamento, coleta instável, paradas inesperadas da máquina e problemas de qualidade durante a produção. Para qualquer fábrica que utilize montagem SMT, a manutenção deve fazer parte da rotina diária de produção, e não algo feito somente após o aparecimento de um problema.
Os bicos entram em contato direto com o processo de coleta do componente. Se um bico estiver bloqueado, desgastado ou sujo, a máquina poderá não conseguir selecionar os componentes corretamente ou o componente poderá se deslocar durante o movimento. A limpeza e inspeção regulares dos bicos podem ajudar a evitar peças perdidas e posicionamento instável.
Os alimentadores também precisam de atenção. Um alimentador que não avança os componentes suavemente pode causar erros de coleta, atrasos ou alarmes repetidos na máquina. Os operadores devem verificar a condição do alimentador, o movimento da fita, a tensão da fita de cobertura e o fornecimento dos componentes antes do início da produção.
O sistema de visão também deve ser mantido limpo. Poeira, resíduos de fluxo ou más condições de iluminação podem afetar o reconhecimento da câmera. Câmeras limpas ajudam a máquina a ler marcas de referência e posições de componentes com mais precisão.
A sucção a vácuo é crítica para a coleta estável de componentes. Se o nível de vácuo estiver instável, o bico poderá não segurar o componente com segurança. Isso pode causar queda de peças, rotação de componentes ou falha no posicionamento.
A pressão do ar deve ser verificada regularmente de acordo com os requisitos da máquina. Um pequeno problema no fornecimento de ar pode criar problemas de produção repetidos que são difíceis de encontrar à primeira vista.
O sistema transportador também precisa de um movimento suave. Se o PCB não for transferido ou posicionado corretamente, a precisão do posicionamento poderá ser afetada. A verificação da largura do trilho, do suporte da placa, dos sensores e das correias transportadoras ajuda a manter todo o processo estável.
Uma boa manutenção nem sempre precisa ser complicada. Uma rotina prática pode incluir limpeza diária, inspeção semanal, calibração regular, backup do programa e substituição de peças desgastadas.
Os operadores também devem registrar alarmes repetidos ou problemas de posicionamento. Se o mesmo problema aparecer repetidamente, isso pode indicar um problema no alimentador, desgaste do bico, embalagem inadequada dos componentes ou configuração incorreta do programa.
Uma máquina de coleta e colocação bem mantida pode funcionar com mais suavidade, reduzir o tempo de inatividade e oferecer suporte a uma qualidade de montagem PCB mais consistente.
Muitos clientes comparam primeiro as máquinas pick and place por velocidade, marca ou preço. Esses fatores são importantes, mas não contam toda a história. Na produção real, o desempenho da máquina depende do produto, da combinação de componentes, do método de configuração, da habilidade do operador e do controle do processo de linha completa.
Compreender mal-entendidos comuns pode ajudar as fábricas a evitar expectativas erradas e a tomar melhores decisões ao planejar a produção.
A velocidade é importante, mas uma máquina mais rápida nem sempre é a melhor escolha para todas as fábricas. Uma máquina com alta velocidade nominal pode funcionar muito bem em placas simples com muitos componentes de chip repetidos. Mas se o produto tiver muitos ICs, conectores, componentes de bandeja ou mudanças frequentes de modelo, a produção real pode ser muito diferente do número nominal.
Para produção de alta mistura, a estabilidade, a configuração do alimentador, a variedade de componentes e a eficiência de troca podem ser mais valiosas do que apenas a velocidade máxima.
É por isso que as fábricas não devem julgar uma máquina pick and place apenas pelo CPH. A melhor questão é se a máquina pode corresponder ao projeto PCB real, à estrutura da lista de materiais e ao cronograma de produção.
Alguns clientes esperam que uma máquina lide perfeitamente com todos os produtos. Na realidade, diferentes montagens PCB requerem diferentes capacidades de posicionamento.
Uma placa LED simples, uma placa de controle automotivo, uma placa de eletrônica de potência PCB e uma placa de comunicação de alta densidade podem precisar de diferentes prioridades de posicionamento. Alguns produtos precisam de velocidade. Alguns precisam de maior precisão. Alguns precisam de mais posições de alimentação. Alguns precisam de melhor suporte para componentes maiores ou de formato especial.
Uma máquina pick and place pode ser muito flexível, mas ainda tem limites. A solução correta deve basear-se nas necessidades reais de produção e não apenas em uma descrição geral da máquina.
Uma máquina de escolher e colocar é crítica, mas não controla SMT a qualidade por si só. A qualidade final PCBA também depende da impressão da pasta de solda, inspeção SPI, perfil de temperatura de refluxo, inspeção AOI, manuseio de materiais e configuração do operador.
Por exemplo, se a impressão da pasta de solda for ruim, o posicionamento preciso ainda poderá levar a defeitos de soldagem. Se o perfil de refluxo for instável, um componente bem colocado ainda poderá ter juntas de solda fracas.
É por isso que a produção confiável SMT deve ser vista como um processo completo. A máquina pick and place é uma das partes mais importantes, mas deve funcionar em conjunto com o lin SMT completo.
Nem toda fábrica começa com uma linha SMT totalmente automática. Alguns começam com posicionamento manual, ferramentas simples ou produção em pequenos lotes. Mas à medida que os pedidos aumentam e os projetos PCB se tornam mais complexos, o posicionamento manual muitas vezes se torna difícil de controlar.
Uma máquina de seleção e colocação SMT torna-se necessária quando uma fábrica precisa de melhor consistência, maior produção, menor dependência manual e qualidade de produção mais repetível.
A colocação manual pode ser aceitável para protótipos simples ou quantidades muito pequenas. Mas quando o número de componentes aumenta, o trabalho manual rapidamente se torna um gargalo.
Os operadores precisam de mais tempo para posicionar cada componente, verificar a direção, evitar erros e manter o processo consistente. À medida que o volume de produção aumenta, isso se torna mais difícil de gerenciar.
Uma máquina pick and place ajuda a resolver esse problema, colocando os componentes automaticamente de acordo com um programa. Isso permite que a fábrica passe de uma montagem manual lenta para um fluxo de produção mais estável.
À medida que os layouts PCB se tornam mais densos, a precisão do posicionamento se torna mais importante. Componentes pequenos, ICs de passo fino, LEDs e conectores requerem posicionamento estável antes da soldagem por refluxo.
O posicionamento manual pode variar de operador para operador. Mesmo o mesmo operador pode ter resultados diferentes após longas horas de trabalho. Essas pequenas variações podem levar a retrabalho, pressão de inspeção e rendimento instável no primeiro passe.
Uma máquina automática de coleta e colocação melhora a repetibilidade usando coordenadas programadas, correção de visão e movimento de posicionamento controlado. Isso ajuda as fábricas a manter uma qualidade mais consistente em diferentes lotes.
Uma fábrica pode precisar de uma máquina pick and place quando estiver se preparando para aceitar pedidos maiores, reduzir o tempo de entrega ou construir uma linha de produção mais completa.
Muitas vezes este é o ponto onde o planejamento da produção se torna mais sério. A fábrica precisa pensar no tamanho PCB, nos tipos de componentes, na produção desejada, na impressão da pasta de solda, na soldagem por refluxo, na inspeção e na expansão futura.
Nesta etapa, a máquina pick and place não é apenas um equipamento. Torna-se parte da capacidade de produção a longo prazo da fábrica. Escolher a configuração correta pode ajudar a fábrica a crescer com menos problemas de processo posteriormente.
Depois de entender o que uma máquina pick and place SMT faz, a próxima pergunta geralmente é mais prática: que tipo de máquina ou configuração de produção é adequada para uma fábrica real?
Não há resposta confiável sem informações básicas de produção. Uma solução de seleção e colocação deve ser planejada em torno do PCB real, da lista de componentes, do volume de produção, do layout da fábrica e das metas de produção de longo prazo. Sem esses detalhes, a seleção da máquina pode facilmente se tornar uma suposição baseada apenas na velocidade ou no preço.
Para muitos fabricantes, escolher uma máquina pick and place também é o início do planejamento de uma linha SMT completa. A máquina deve funcionar com impressora de pasta de solda, SPI, forno de refluxo, AOI, equipamento de manuseio e, às vezes, processos posteriores de DIP ou revestimento. É por isso que uma visão completa é importante desde o início.
A primeira informação necessária é o próprio PCB. O comprimento, largura, espessura, design do painel e formato especial da placa afetam a configuração da máquina.
A lista técnica é igualmente importante. Mostra quais componentes precisam ser colocados, quantas peças são usadas e quais tipos de pacotes estão incluídos. Uma placa composta principalmente de resistores e capacitores pode ter requisitos de máquina muito diferentes de uma placa com BGAs, QFNs, conectores, LEDs, blindagens ou componentes de formato especial.
Esses detalhes ajudam os engenheiros a entender as necessidades do alimentador, os requisitos dos bicos, os requisitos de visão, a dificuldade de posicionamento e a carga de trabalho real da produção. Dois PCBs podem parecer semelhantes em tamanho, mas se uma placa tiver mais componentes ou pacotes mais complexos, a solução de posicionamento necessária pode ser completamente diferente.
Uma boa solução não deve apenas atender às necessidades atuais de produção. Também deve corresponder ao fluxo de produção SMT completo. A produção desejada, os turnos de trabalho, o mix de produtos, os requisitos de inspeção e os planos de expansão futura influenciam a configuração final do equipamento.
Por exemplo, uma máquina pick and place de alta velocidade pode não trazer valor real à produção se a impressora, o forno de refluxo, o AOI ou o sistema de manuseio não conseguirem acompanhar. Da mesma forma, uma máquina de colocação flexível pode ser mais adequada para fábricas que produzem muitos modelos PCB em lotes menores.
É por isso que a seleção da máquina deve estar associada ao planejamento completo da linha. O objetivo não é apenas escolher uma máquina, mas construir uma linha de produção que funcione perfeitamente desde o carregamento PCB até a soldagem, inspeção, descarga e posterior expansão do processo.
Para novas fábricas ou fabricantes em expansão, muitas vezes é difícil avaliar a máquina certa apenas a partir de um catálogo. A produção real requer experiência com diferentes indústrias, tipos de PCB, pacotes de componentes, layouts de fábrica e requisitos de processo.
I.C.T oferece suporte aos clientes com soluções completas de SMT, DIP e linhas de revestimento conformal. Em vez de olhar para a máquina pick and place como uma única peça de equipamento, I.C.T avalia todo o processo de produção, incluindo impressão de pasta de solda, colocação de componentes, soldagem por refluxo, inspeção, manuseio, montagem através do furo e requisitos de revestimento quando necessário.
Com experiência em projetos em muitos setores e tipos de produtos, I.C.T pode ajudar os fabricantes a planejar uma solução mais prática com base em informações de PCB, estrutura de BOM, capacidade alvo, orçamento e expansão futura. Isso torna o projeto mais seguro, mais preciso e mais fácil de escalar posteriormente.
Uma máquina de coleta e colocação SMT é muito mais do que uma máquina que move componentes dos alimentadores para um PCB. É o equipamento principal que conecta impressão de pasta de solda, colocação de componentes, soldagem por refluxo e inspeção final em um processo de montagem SMT completo.
Ao compreender como funciona, quais peças inclui, quais componentes pode colocar e como coopera com outros equipamentos SMT, os fabricantes podem tomar melhores decisões ao planejar a produção de montagens PCB.
Para novas fábricas, compreender a máquina pick and place ajuda a construir uma imagem clara da produção SMT. Ele explica por que o posicionamento do PCB, a estabilidade do alimentador, a condição do bico, o alinhamento da visão e o controle do software são importantes na operação diária.
Para fábricas em crescimento, esta compreensão também ajuda a identificar riscos de processo. Se o posicionamento for instável, o problema pode não vir de um único ponto. Pode estar relacionado a materiais, programação, alimentadores, manutenção, qualidade de impressão, controle de refluxo ou configuração completa da linha SMT.
É por isso que o conhecimento básico da máquina não é útil apenas para iniciantes. Também ajuda as equipes de produção a se comunicarem melhor, solucionar problemas com mais rapidez e planejar processos de montagem mais estáveis.
Uma máquina pick and place pode melhorar a velocidade, a repetibilidade e a precisão do posicionamento, mas não funciona sozinha. A montagem PCB estável depende da linha completa, incluindo a impressora de pasta de solda, SPI, forno de refluxo, AOI, equipamentos de manuseio e gerenciamento de produção.
Em muitas fábricas, a linha SMT é apenas uma parte do processo completo de fabricação. Alguns produtos também requerem inserção DIP, soldagem por onda, soldagem seletiva, limpeza PCBA, revestimento isolante, cura ou inspeção final. Se esses processos não forem considerados antecipadamente, a fábrica poderá enfrentar problemas de layout, gargalos de processo ou investimentos extras posteriormente.
Por esta razão, o melhor planejamento de produção deve sempre olhar além de uma máquina. Deve considerar todo o fluxo de produção, desde a primeira entrada PCB até o PCBA final montado e protegido.
I.C.T fornece mais do que máquinas SMT individuais. Como fornecedor completo de soluções de fabricação de eletrônicos, I.C.T oferece suporte aos clientes com linhas de produção SMT, linhas DIP, linhas de revestimento isolante, sistemas de manuseio PCBA, equipamentos de inspeção e planejamento completo da produção da fábrica.
Para clientes que escolhem uma máquina pick and place, I.C.T também pode ajudar a avaliar a configuração completa da linha SMT com base nas necessidades reais de produção. Isso inclui PCB tamanho, BOM, gama de componentes, meta de produção, requisitos de inspeção, espaço de fábrica, orçamento e planos de expansão futuros.
Com experiência em muitos setores e aplicações de produtos, I.C.T ajuda os fabricantes a construir linhas de produção práticas, estáveis e escaláveis. Quer o projeto comece com uma máquina pick and place ou uma solução completa de SMT, DIP e fábrica de revestimento, o objetivo é o mesmo: ajudar os clientes a passar da seleção de equipamentos para uma produção confiável com menos riscos.
Uma máquina de seleção e colocação SMT é uma máquina automatizada que coloca componentes de montagem em superfície em placas de circuito impresso durante a montagem PCB. Ele seleciona componentes de alimentadores, bandejas ou tubos, verifica sua posição com um sistema de visão e os coloca nas almofadas PCB corretas. Esta máquina é comumente usada em fábricas de eletrônicos, produção de EMS, linhas de iluminação LED, eletrônica automotiva e fabricação de placas de controle industrial. Para uma produção estável, deve funcionar em conjunto com uma impressora de pasta de solda, forno de refluxo, AOI e outros equipamentos de linha SMT.
Uma máquina de seleção e colocação SMT funciona carregando o PCB, reconhecendo marcas de referência, selecionando componentes dos alimentadores, corrigindo a posição dos componentes por meio do alinhamento de visão e colocando cada peça no PCB. O processo é controlado por software e repetido continuamente durante a produção. Isso permite que a máquina coloque pequenos componentes SMD, ICs, LEDs e outros pacotes com melhor velocidade e consistência do que a colocação manual. Para obter melhores resultados, as fábricas devem preparar dados precisos de BOM, arquivos PCB e corrigir a configuração do alimentador antes da produção.
Uma máquina de seleção e colocação SMT pode colocar muitos componentes de montagem em superfície, incluindo resistores, capacitores, diodos, transistores, ICs, LEDs, QFP, QFN, BGA, conectores e pequenos módulos. A faixa real de componentes depende do modelo da máquina, tipo de alimentador, sistema de bico, sistema de visão e precisão de posicionamento. Uma placa LED simples pode precisar apenas de colocação de chip padrão, enquanto placas de controle automotivas ou industriais podem exigir suporte para CIs e conectores maiores. Antes de selecionar uma máquina, as fábricas devem revisar cuidadosamente a lista técnica e a lista de pacotes de componentes.
Sim, em muitas discussões de produção SMT, uma máquina pick and place e um montador de chips referem-se a equipamentos semelhantes. Ambos são usados para colocar componentes de montagem em superfície em PCBs. A diferença é que “máquina de escolher e colocar” é um termo mais amplo, enquanto “montador de chips” geralmente se refere a máquinas focadas na colocação em alta velocidade de pequenos componentes de chips, como resistores, capacitores e LEDs. Para fábricas que produzem produtos mistos, é melhor verificar a gama de componentes da máquina, a capacidade do alimentador e a capacidade de visão, em vez de confiar apenas no nome.
Uma fábrica deve usar uma máquina automática de coleta e colocação quando a colocação manual se tornar muito lenta, inconsistente ou difícil de controlar. Isso geralmente acontece quando o volume PCB aumenta, o tamanho do componente fica menor ou o produto requer repetibilidade estável. A colocação automática é útil para fábricas EMS, produção LED, eletrônicos de consumo, eletrônicos automotivos e montagem industrial PCB. Ajuda a reduzir a dependência manual e melhora o fluxo de produção. Para fábricas novas ou em expansão, I.C.T pode ajudar a revisar PCB tamanho, BOM, produção desejada e requisitos de linha completa de SMT antes de planejar uma solução.
