| Máquina de impressão profissional de pasta de solda para linhas longas PCB de alto volume
A Máquina de impressão manual de pasta de solda de alto desempenho P12 serve como uma máquina de impressão de pasta de solda forte em linhas de placa longa SMT. As guias lineares Taiwan TBI e o motor de passo SANYO acionam o movimento exato para uma colagem perfeita em painéis de 1200 mm. O sistema de rodo de suspensão torna a impressão mais uniforme. O manômetro de precisão e o display do controlador de velocidade permitem que os operadores definam a força e a velocidade ideais. Bancada universal modular com dispositivo de alinhamento para suportes de placa e moldura PCB simples ou dupla face com 0,2-6mm de espessura. Os braços da estrutura estêncil ajustam-se de 370×470mm a 1750×650mm. Impressão automática; qualidade de impressão estável e eficiente. Apenas 220 W e ciclo ≤12 segundos tornam a impressora Full Smd Assembly Screen estêncil ideal para estações base 5G, paredes LED ou placas-mãe industriais.
| Recurso
O pino e o bloco de suporte devem ser adequados para diferentes PCB unilaterais e dupla-face, e o pino de tamanho diferente deve ser adequado para diferentes furos PCB. Operação simples, o posicionamento é preciso e a posição fixa é flexível e ajustável. O trilho guia de precisão de motor de passo importado de Taiwan garante estabilidade, o sistema de rodo pode ser levantado por conversão manual para adicionar pasta de solda e operação de limpeza, ajuste flexível do sensor de limite para reduzir viagens de transporte. Isso permite que a impressora PCB semiautomática estêncil mantenha placas longas sólidas como rocha nas linhas de montagem PCB e evita o deslocamento da pasta para os posicionadores.
Estrutura de rodo de conexão direta. O rodo é controlado de forma independente por dois cilindros de alta precisão para garantir uma pressão precisa e estável. Os trilhos de posicionamento de deslizamento duplo garantem a precisão e estabilidade do rodo. Operação com tela sensível ao toque. Interface MMI amigável em inglês, função de ensino e navegação. Modo de operação: manual, semiautomático e totalmente automático. As principais peças de controle adotam marcas importadas de alta qualidade para garantir a estabilidade e operabilidade da impressora manual SMT. Impressão automática, qualidade de impressão estável e eficiente. Isso fornece pasta perfeita para longas seções de refluxo em linhas de montagem PCB quase sem juntas frias.
| Especificação
| Modelo | P3 | P6 | P12 | P15 |
| Precisão | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm |
| PCB tamanho | 300x350mm | 600x350mm | 1200x350mm | 1500x350mm |
| Tamanho da plataforma | 320x400mm | 700x400mm | 1350x400mm | 1650x400mm |
| estêncil tamanho (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB espessura | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| estêncil Posicionamento | Manual | Manual | Manual | Manual |
| Tempo de ciclo | < 10 seg. | < 10 seg. | < 12 seg. | < 12 seg. |
| Consumo de energia | 200W | 200W | 220W | 220W |
| Fonte de energia | 1 -PH, 220 VCA 50/60 HZ | 1 -PH, 220 VCA 50/60 HZ | 1 -PH, 220 VCA 50/60 HZ | 1 -PH, 220 VCA 50/60 HZ |
| Pressão do ar | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm |
| Velocidade do rodo | 0-200 mm/seg | 0-1200 mm/seg | 0-200 mm/seg | 0-200 mm/seg |
| Dimensão | 850x750x1650mm | 1050x750x1650mm | 1660x750x1650mm | 2100x750x1650mm |
| Peso | 280kg | 300 kg | 356kg | 430kg |
| Comprimento do rodo | 250mm | 250mm | 250mm | 250mm |
| Altura da plataforma | 950mm | 950mm | 950mm | 950mm |
| Opção: O tamanho especial pode ser personalizado | ||||
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| SMT Lista de equipamentos de linha
A linha de produção I.C.T de alta qualidade PCBA apresenta equipamentos avançados para montagem PCB eficiente e precisa. A linha SMT totalmente automatizada inclui um carregador, uma impressora automática para aplicação precisa de pasta de solda, uma máquina pick-and-place para colocação precisa de componentes, um forno de refluxo para soldagem confiável e um sistema AOI para inspeção completa de defeitos. Esta linha de produção PCBA de alta qualidade garante operação suave, alta confiabilidade e montagem SMT de baixo custo, atendendo a diversos requisitos da indústria.
| Finalidade do nome do produto | na linha SMT |
|---|---|
| PCB Loader | Carrega automaticamente PCBs vazios na linha. |
| Impressora de pasta de solda | Imprime pasta de solda em almofadas PCB com precisão. |
| Escolha e coloque a máquina | Monta componentes em PCBs com precisão. |
| Forno de reflexão | Derrete a solda para formar juntas sólidas. |
| AOI Máquina | Inspeciona juntas de solda e defeitos de colocação. |
| SPI Máquina | Verifica a altura e a qualidade da pasta de solda. |
Inspeciona a integridade da junta de solda interna e detecta defeitos ocultos. | |
| SMT Máquina de limpeza | Usado para limpeza de PCBs, estênceis, acessórios, bicos, etc. |
| PCB Máquina de corte | Corte o PCBA no produto final |
| Equipamento de rastreabilidade | Registra e rastreia dados de produção: Máquina de marcação a laser /Montador de etiquetas/Impressora jato de tinta |
| Estudo de caso de sucesso do cliente – Fábrica da Arábia Saudita LED
Um fabricante saudita de equipamentos 5G encomendou a linha pronta para uso de placas grandes SMT da I.C.T apresentando a máquina de impressão de pasta de solda, posicionadores JUKI de alta velocidade e forno L12 para placas de comunicação de 1200 mm. Nossos engenheiros viajaram para Riad, integraram a impressora com amplas esteiras SMEMA, otimizaram a colagem para painéis longos e realizaram sete dias de treinamento sobre configurações de grandes formatos e otimização de linha. A linha de montagem PCB alcançou capacidade total no turno seguinte, com cobertura completa de pasta até a colocação e zero falhas iniciais. O cliente comemorou o rápido suporte global, as caixas resistentes e a orientação especializada que ativaram toda a linha de produção SMT instantaneamente.
| Serviço global e suporte de treinamento
I.C.T oferece suporte completo à linha de produção de placa longa SMT: esquemas SMEMA amplos gratuitos, vídeo de envelhecimento pré-entrega de 48 horas, integração de transportador de campo, aulas de operador de painel grande de 7 a 10 dias, pacote de peças de reposição de um ano, diagnóstico remoto ilimitado via aplicativo ou vídeo e auditorias periódicas de desempenho. Nossos 20 engenheiros auxiliam 72 países com resposta inicial em 4 horas e ajuda de emergência 24 horas por dia, 7 dias por semana. Cada máquina de impressão de pasta de solda executa simulação de linha completa estendida e inspeção 100% em nossa fábrica ISO9001 de 12.000 m². Os clientes garantem linhas de montagem PCB de alto rendimento, retorno rápido e parcerias que podem ser escaladas em conjunto.
| Avaliações de clientes
Mais de 1.600 linhas SMT de grande formato em 72 países dependem de I.C.T. Eles elogiam designs personalizados de esteiras largas para pisos espaçosos, caixas reforçadas para transporte marítimo seguro, treinamento em pranchas longas que transformam equipes em especialistas, ajustes remotos instantâneos que evitam tempo de inatividade e visitas regulares que aumentam a UPH em 20%. As fábricas crescem sem problemas porque suporte completo significa defeitos mínimos, custos mais baixos e cooperação duradoura.
| Certificações e Padrões
Todas as máquinas de impressão de pasta de solda incluem CE, RoHS, ISO9001: 2015 e patentes. Os testes de compatibilidade de painéis grandes e as verificações de 100% atendem aos padrões da UE, dos EUA e do mundo para linhas de montagem PCB. Eles garantem aplicação segura da pasta, encaixe amplo e contínuo, componentes duráveis e operação ecologicamente correta – confiabilidade total desde a primeira prancha longa.

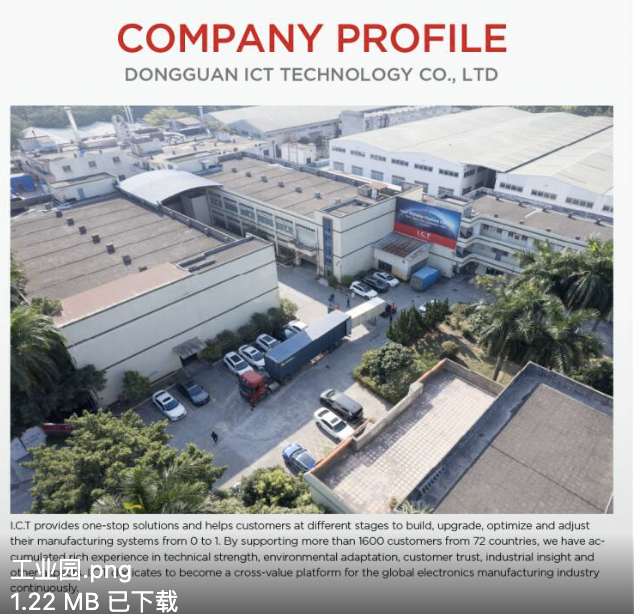

| Sobre a I.C.T empresa e nossa fábrica
A I.C.T começou em 2012 e agora administra uma moderna fábrica de 12.000 m² em Dongguan, China, com 89 funcionários dedicados e 20 engenheiros experientes. Projetamos, produzimos e testamos linhas de produção SMT completas sob rígidos padrões ISO9001. Mais de 1.600 linhas SMT em 72 países comprovam nossa qualidade e serviço confiável. Oito escritórios globais e armazéns locais garantem peças e suporte de engenharia em 48 horas em qualquer lugar. Os clientes crescem com nossos preços honestos, entrega rápida e atualizações de software gratuitas vitalícias.
