PCB linha de montagem
I.C.T
| Quantidade: | |
|---|---|
| SMT Fundamentos de produção de linha completa

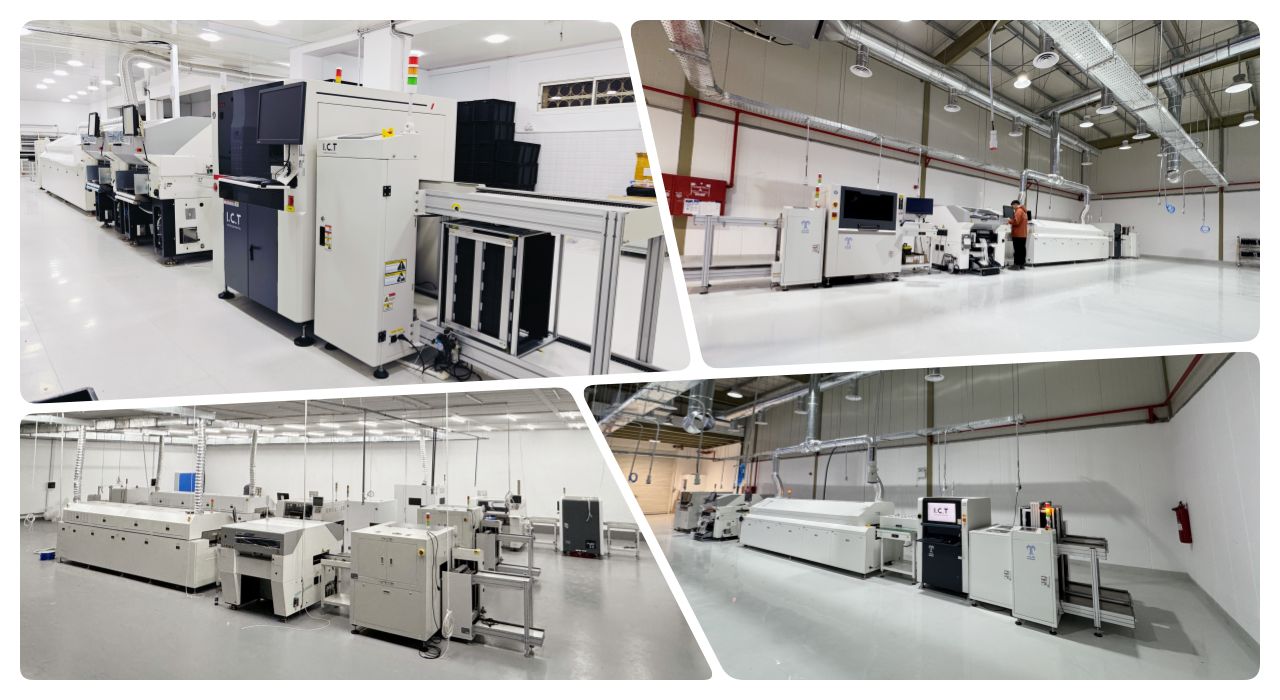

I.C.T oferece uma linha de produção SMD completa de três fábricas próprias e mais de 22 anos de conhecimento SMT. Fornecemos planos de fábrica, layouts, contagem de trabalhadores e ROI para SMD fabricantes. As linhas podem ser semiautomáticas ou totalmente automáticas com carregadores, impressoras, placers, fornos de refluxo, AOI, descarregadores. Uma pessoa comanda o turno. Potência baixa em 18Kw/H. Ajudamos SMD empresas em todo o mundo. Instale em 3 dias com ar, energia, exaustão, luz, teste de 23±0,9°C. Treinamento de 7 a 15 dias em software, cuidado, segurança, correção. 15 anos de serviço mundial. Este multifuncional faz com que sua fábrica SMD funcione rapidamente, cresça de forma simples e com baixo risco para novos ou grandes negócios SMD com boa ajuda e ganhos reais.
| Recursos detalhados do produto
Fluxo de automação contínuo
A linha de produção SMD une máquinas com software inteligente para informações imediatas e alto rendimento em placas SMD. Loaders aceitam SMD tamanhos de tabuleiro. As impressoras colocam pasta com a câmera em lascas ou traços. Os placers deixam cair pequenas peças 01005 rapidamente. Retenção de refluxo ±0,9°C para solda forte. AOI acha ruim a IA. Classificação de descarregadores. Rendimento superior a 25% na linha de montagem SMD de alta velocidade. Coloque uma placa SMD pequena ou grande. Máquina tampãos mantêm-se equilibrados, observam a ferramenta distante, mudam automaticamente a receita rapidamente, rastreiam cada parte para misturar com menos paradas e regra completa.
Sistema de colagem preciso
Impressoras na linha de produção SMD travam o estêncil super direito e ajustam a moldura para a placa SMD. Mudança rápida, corte, espere. O preenchimento automático limpo mantém o mesmo. A pasta de verificação 3D parou cedo. Chave para chip ou linha SMD. Trabalhe com muitas pastas, em fogo baixo para as partes moles. Mudança de rodo mesmo em áspero, levantamento bom, queda ruim, deixe o novo rápido crescer SMD com constante, mais velocidade, menos correção, grande mudança de contagem.
Módulo de posicionamento de componentes
Colocadores na linha de produção SMD usam JUKI para queda rápida de chips à direita na placa SMD. Leve 01005 para grande sem parar. Guia da câmera não está errado. Alta velocidade de impulso de múltiplas cabeças. O alimentador recarrega automaticamente sem parar. Ajuste de software SMD tipo início fácil. Corte o erro totalmente SMD, aumente a velocidade da linha, manipule a mistura SMD tamanho uma execução, interruptor simples, conjunto inteligente, repita diariamente a placa alta SMD.
Processo de refluxo confiável
Os fornos têm mais de 12 zonas de ar próprio e calor na linha de produção SMD. O nitrogênio torna a ligação de força da junta resistente SMD. Placa de ajuste de perfil automática. Legal parar curva grande SMD. Economia de calor 18Kw/H. A tela contém muitos perfis. Deve SMD durar. Transportador SMT link software velocidade certa, mudança fácil, verificação de construção sem parar a longo prazo, mão segura, ajudar grande a produzir energia verde sem parar.
Ferramentas de inspeção inteligentes
AOI tire uma foto de 8K rapidamente, localize a placa de solda errada SMD. IA inteligente do trabalho. Envie o placer de correção rapidamente. Caiu mal na linha de produção SMD. Dê ao relatório uma maneira melhor. Lado ruim automático sem parar, salvar informações, olhar rápido, consertar muitos tipos menos para baixo, boa trilha, nota automática.
| Requisitos de layout de fábrica
| Detalhes | dos projetos | da categoria |
|---|---|---|
| Requisitos de layout de fábrica | Layout do circuito de ar da fábrica | Use uma fonte de ar de fábrica ou uma máquina separada de ar comprimido isenta de óleo. A pressão deve ser superior a 7kg/cm². |
| Layout Elétrico de Fábrica | AC220 monofásico (220±10%, 50/60Hz) AC 380V trifásico (380±10%, 50/60Hz) | |
| Layout de exaustão de fábrica | A vazão mínima do duto de exaustão é de 500 pés cúbicos por minuto (14,15m³/min) | |
| Layout de iluminação de fábrica | A iluminação ideal na fábrica é 800~1200LUX, pelo menos não menos que 300LUX. | |
| Layout de temperatura de fábrica | A temperatura ambiente da oficina de produção é de 23±3°C, geralmente 17~28°C, e a umidade relativa é de 45%~70%RH. | |
| Preparação de Materiais | Lista de listas técnicas | Liste todas as peças e quantidades necessárias para a montagem da linha de produção PCBA. |
| Arquivo CAD | Arquivo de projeto digital para planejar o layout PCB e configurar a máquina. | |
| Arquivo Gerber | Arquivo padrão para fabricação e impressão de estêncil PCB. | |
| Pasta de solda | Material aplicado nas almofadas antes de colocar os componentes na impressora. | |
| SMD Materiais Componentes | Peças de montagem em superfície, como chips e resistores para colocação. | |
| Álcool Industrial | Usado para limpar placas e estênceis durante o processo de configuração. | |
| Correia de emenda | Fita para conectar bobinas alimentadoras sem parar a linha. | |
| estêncil | Folha de metal com furos para imprimir pasta de solda com precisão. |
| SMT Lista de equipamentos de linha
A linha de produção I.C.T de alta qualidade PCBA apresenta equipamentos avançados para montagem PCB eficiente e precisa. A linha SMT totalmente automatizada inclui um carregador, uma impressora automática para aplicação precisa de pasta de solda, uma máquina pick-and-place para colocação precisa de componentes, um forno de refluxo para soldagem confiável e um sistema AOI para inspeção completa de defeitos. Esta linha de produção PCBA de alta qualidade garante operação suave, alta confiabilidade e montagem SMT de baixo custo, atendendo a diversos requisitos da indústria.
| Finalidade do nome do produto | na linha SMT |
|---|---|
| PCB Loader | Carrega automaticamente PCBs vazios na linha. |
| Impressora de pasta de solda | Imprime pasta de solda em almofadas PCB com precisão. |
| PCB Transportador SMT | Transportador SMT transporta PCBs durante a fabricação. |
| Escolha e coloque a máquina | Monta componentes em PCB com precisão. |
| Forno de reflexão | Derrete a solda para formar juntas sólidas. |
| AOI Máquina | Inspeciona juntas de solda e defeitos de colocação. |
| SPI Máquina | Verifica a altura e a qualidade da pasta de solda. |
| Equipamento de rastreabilidade | Registra e rastreia dados de produção: Máquina de marcação a laser/Montador de etiquetas/Impressora jato de tinta |
| SMT Máquina de limpeza | Usado para limpeza de PCBs, estênceis, acessórios, bicos, etc. |
| PCB Máquina de roteamento | Corte o PCBA no produto final |
| Vídeo de sucesso do cliente
Cliente argelino faz o telefone vir para teste de fábrica. Traga dez+ PCB material. Fazemos shows ao vivo. Pasta de impressora totalmente automática perfeita. SPI verifique o local. RX-8 pequena parte rápida. RS-1R grande direita. A blindagem do alimentador da bandeja não para. Solda de refluxo forte. AOI não está errado. 5700 corte limpo. Corra suavemente e rápido. Show de demonstração SMD Linha de produção compatível com telefone SMD. O cliente adora velocidade e qualidade. Aprovar o plano do conselho na mesma linha inicial.
| Serviços de suporte
I.C.T dê ajuda completa SMD Linha de produção um dia depois. Equipe definida 3 dias para verificação total. Engenheiro treina pessoas em software de máquina de 7 a 15 dias. Compartilhe dicas de cuidados, atualize e separe rapidamente. Mundo de serviço há 15 anos sabe. Gerente corrige visita rápida por telefone. Assistente com certeza não perca. Linha de ajuda melhor tempo, corrida rápida, menos parada. Ajuda distante instantânea. Visita de ano para manter o equipamento atualizado, nova mudança de ponta.
| Destaques do feedback do usuário
Cliente como engenheiro ajuda rápida no mar SMD Linha de produção. Digamos que a engrenagem fique estável e um pouco para baixo. Embale um navio seguro. Hora de correção de resposta rápida. Linha de trabalho bom dia de alta make. Treine novos funcionários rapidamente.
| Padrões de qualidade atendidos
I.C.T mantenha CE seguro, RoHS não é ruim, qualidade ISO9001, patente nova. Mostrar linha de produção SMD bom mundo seguro. Teste cada envio completo da máquina.
| Sobre I.C.T Empresa e Fábrica
I.C.T possui R&D, três funcionários do lote de fábrica, 20 engenheiros. Cresça rapidamente em 25 anos, ajudando 1.600 clientes em 72 países. Etapa de regra de qualidade de teste rígido grande de fábrica de 12.000 m². Dê ajuda completa ao mundo SMD. Própria fazer rápido enviar bom preço. Venha ver o tempo real de trabalho.
