YSM40R
I.C.T
| Quantidade: | |
|---|---|
| Montagem eficiente de alta velocidade PCB

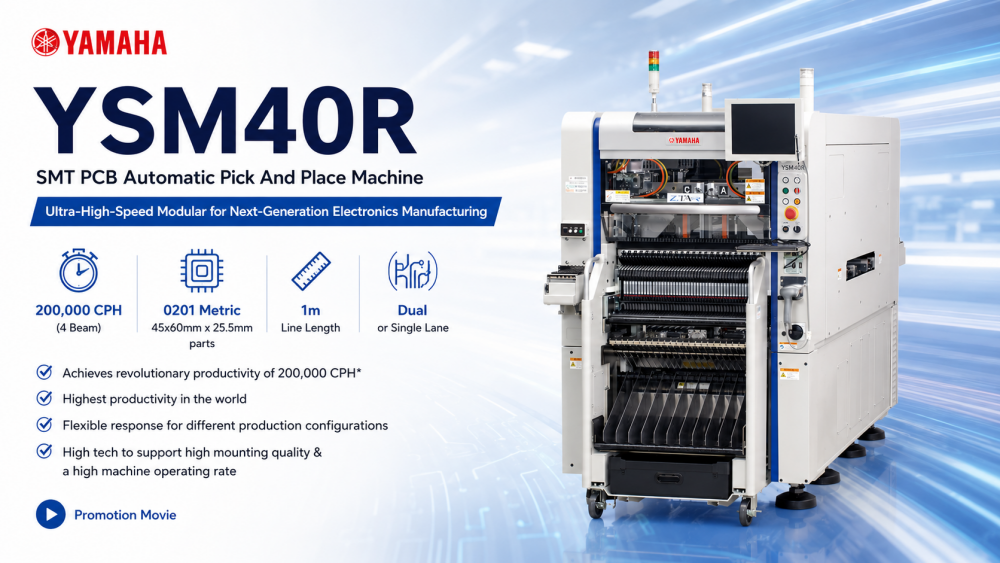

A YSM40R é uma máquina pick and place Yamaha de alto desempenho projetada para montagem rápida e precisa em modernas linhas de produção SMT. Projetado para lidar com placas de pista dupla ou única, o sistema suporta componentes desde chips 0201 ultrapequenos até peças maiores. Com um tamanho compacto e sistemas de alimentação avançados, o YSM40R oferece produção ininterrupta, alta precisão de posicionamento e flexibilidade excepcional, tornando-o uma solução ideal para fabricantes de eletrônicos que buscam eficiência e resultados de alta qualidade.
| Recursos do produto
1. Posicionamento em ultra-alta velocidade

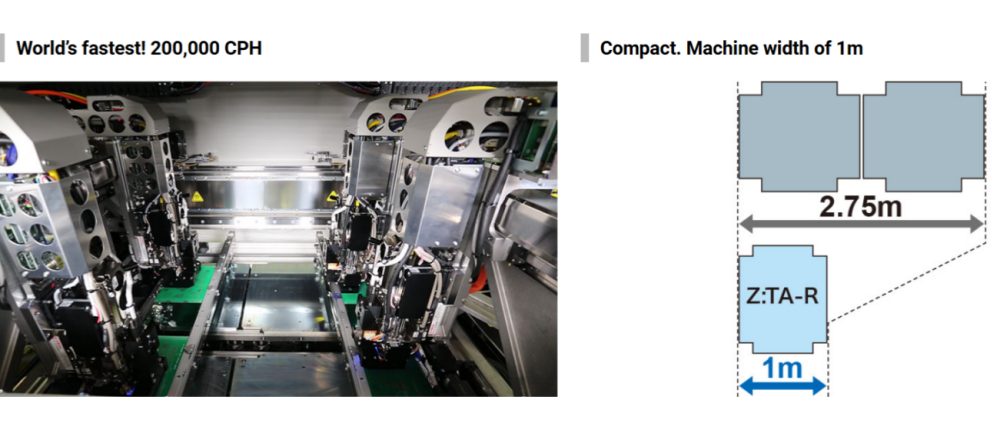

O YSM40R atinge até 200.000 CPH usando uma configuração de 4 feixes. Seu cabeçote rotativo avançado garante rápida coleta e posicionamento dos componentes, reduzindo o tempo de produção e mantendo alta precisão. Essa velocidade é ideal para fabricação de eletrônicos de alto volume e operações de linha flexíveis.
2. Manuseio flexível de componentes
Suportando componentes desde chips métricos 0201 até conectores maiores, o YSM40R acomoda vários tamanhos e tipos de componentes. A máquina oferece operação de pista única ou dupla, adaptando-se a uma variedade de tamanhos de PCB e demandas de produção, garantindo trocas mínimas e alta eficiência.
3. Sistema de alimentação inovador
O alimentador de supercarregamento permite o fornecimento contínuo de componentes com tempo de inatividade mínimo. Combinado com opções de alimentador modular e dispositivo de fornecimento, os operadores podem reconfigurar rapidamente as configurações para diferentes formatos de produção, maximizando a flexibilidade e mantendo a operação tranquila.
| Especificação
| Modelo | Especificações (YSM40R-4) de 4 feixes e 4 cabeças . | Especificações de 2 feixes e 2 cabeças. (YSM40R-2) |
| Aplicável PCB | L700×L460mm a L50×L50mm | |
| Velocidade | 200.000CPH (ao usar cabeçote RS) | 58.000CPH (ao usar cabeçote MU) |
| Componentes aplicáveis | 0201* a □6,5mm (Altura 2,0mm ou menos) *opção 03015 a 45×60m (Altura 15mm ou menos) | 0402 a 45×100mm (Altura 15mm ou menos) 0603 a 45×100mm (Altura 25,5mm ou menos) |
| Precisão de montagem | +/-35μm (25μm) Cpk ≧1,0 (3σ) | +/-40μm (30μm) Cpk ≧1,0 (3σ) |
| Número de tipos de componentes * Conversão de fita de 8 mm de largura | Máx. 80 alimentadores com cabeçotes RS Máx. 88 alimentadores com cabeçotes MU Máx. 84 alimentadores com RS x 2 + MU x 2 cabeçotes | 92 alimentadores com cabeçotes MU ou FL |
| Fonte de energia | CA trifásica 200/208/220/240/380/400/416V +/-10% | |
| Fonte de suprimento de ar | 0,45 MPa ou mais, em estado limpo e seco | |
| Dimensão externa | C1.000×L2.100×A1.550mm | |
| Peso | Aprox. 2.100kg | |
* Especificações e aparência estão sujeitas a alterações sem aviso prévio.
| SMT Lista de equipamentos de linha
O Σ-G5SⅡ é comumente integrado em uma linha de produção SMT completa, incluindo impressora de pasta de solda, sistema de inspeção SPI, forno de refluxo, máquina de inspeção AOI e equipamento de manuseio PCB. I.C.T fornece integração de linha completa cobrindo SMT, DIP, revestimento e soluções inteligentes de automação de fábrica para ajudar os clientes a construir sistemas de fabricação de eletrônicos eficientes e escalonáveis em todo o mundo.
I.C.T também fornece uma ampla gama de máquinas de coleta e colocação Yamaha SMT, incluindo os modelos Σ-F8S e Σ-G5SⅡ. Esses sistemas oferecem diversas velocidades, configurações de cabeçote e opções de manuseio de componentes, permitindo que os fabricantes de eletrônicos selecionem a solução ideal para produção de pequeno, médio ou alto volume. Todas as máquinas integram-se perfeitamente com linhas SMT completas, garantindo qualidade consistente e eficiência de produção em todos os modelos.
