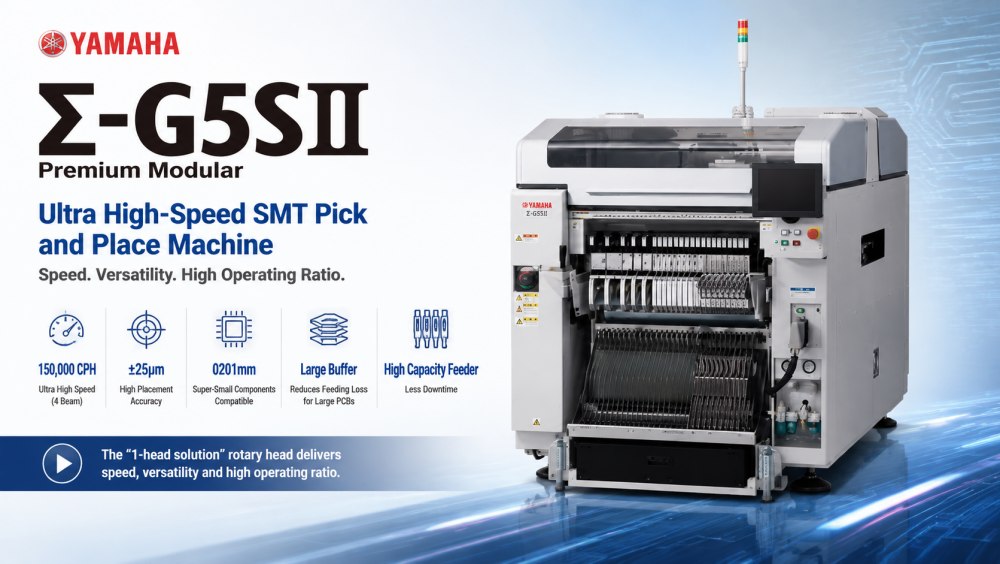

| Plataforma de montagem SMT de alta velocidade
O Yamaha Σ-G5SⅡ foi projetado para linhas de produção de montagem de ultra alta velocidade PCB onde eficiência e precisão são críticas. Ele usa uma estrutura de acionamento direto rotativo de 1 cabeça combinada com uma arquitetura multifeixe para atingir um rendimento extremamente alto, mantendo a estabilidade de posicionamento. Com suporte para configurações de pista única e dupla, ele se adapta facilmente a diferentes layouts de fábrica.
Esta máquina é adequada para produtos eletrônicos de consumo, iluminação LED, módulos automotivos e produção de controle industrial PCB. Ele lida com componentes desde chips 0201 ultrapequenos até CIs e conectores maiores. Com capacidade avançada de alimentação e controle de movimento inteligente, o Σ-G5SⅡ garante uma produção estável de longas horas com tempo de inatividade mínimo.

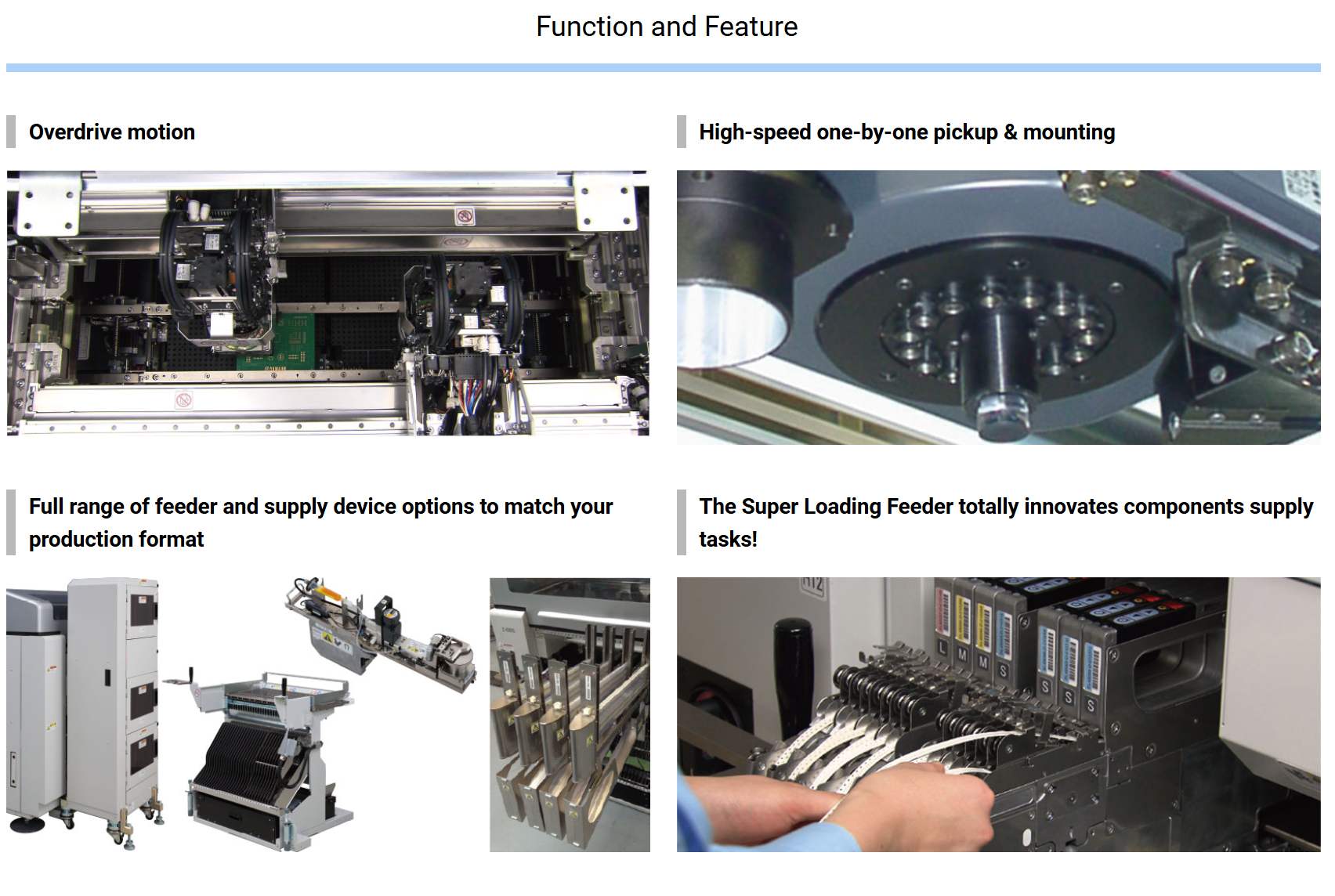

| Recursos do produto
O Σ-G5SⅡ atinge até 150.000 CPH usando uma arquitetura de alta velocidade de 4 feixes. Isso permite a montagem simultânea em várias posições, melhorando significativamente o rendimento em ambientes de produção em massa. Ele foi projetado para fábricas que exigem montagem contínua de alto volume PCB com desempenho de produção estável.
O sistema de cabeça rotativa elimina estruturas complexas de transmissão mecânica. Isso melhora a velocidade de resposta e reduz a vibração durante a operação. O resultado é maior precisão, controle de movimento mais suave e menores requisitos de manutenção em longos ciclos de produção.
A máquina suporta uma ampla gama de componentes, incluindo chips 0201, microcomponentes 03015 e pacotes IC maiores. Essa flexibilidade permite que os fabricantes produzam produtos mistos sem trocar de equipamento, melhorando a eficiência da produção e reduzindo o tempo de troca de linha.
Com precisão de posicionamento de ±25μm sob condições otimizadas, o Σ-G5SⅡ garante qualidade de montagem confiável mesmo em altas velocidades. Sistemas avançados de alinhamento de visão e correção em tempo real mantêm precisão consistente para montagens eletrônicas sensíveis.
O sistema suporta até 180 pistas de alimentação, permitindo o fornecimento de componentes em larga escala sem reabastecimento frequente. Isso reduz o tempo de inatividade e suporta longos ciclos de produção ininterruptos, especialmente para ambientes de produção com alto mix de produção.
| Especificação
| Modelo | ∑-G5SⅡ | |
| Aplicável PCB | Pista única | C610×L510 mm a C50×L50 mm (Opcional: C1.200×L510 a C50×L50 mm) |
| Pista dupla | L610×L250 mm a L50×L84mm (alimentação dupla) L610×L415mm (alimentação única) | |
| Capacidade de montagem | Especificações Multi-Head×2 de alta velocidade: 90.000 CPH (pista única/pista dupla) | |
| Precisão de montagem | Cabeça Multi (HM) de alta velocidade | 0201/03015: ±25μm/80.000 CPH 0402: ±36 μm/85.000 CPH 0603: ±40 μm/90.000 CPH |
| Cabeça Multi (FM) Flexível | ±15μm | |
| Componentes aplicáveis | Cabeça Multi (HM) de alta velocidade | 0201 a C44×L44×A12,7 mm ou inferior |
| Cabeça Multi (FM) Flexível | 1005 a L72×L72×A25,4 mm ou inferior Conector: 150×26 mm | |
| Número de tipos de componentes | 120 tipos no máximo. (equivalente a fita de 8 mm de largura) | |
| Fonte de energia | CA trifásico200V ±10%, 50/60Hz | |
| Fonte de suprimento de ar | 0,45 a 0,69 MPa (4,6 a 7 kgf/cm²) | |
| Dimensão externa (excluindo projeções) | C 1.280 x L 2.240 x A 1.450 mm | |
| Peso | Aprox. 1.800kg | |
*Especificações e aparência estão sujeitas a alterações sem aviso prévio.
