YSM20WR
Yamaha
| Quantidade: | |
|---|---|
| Máquina de pista dupla de alta velocidade SMT

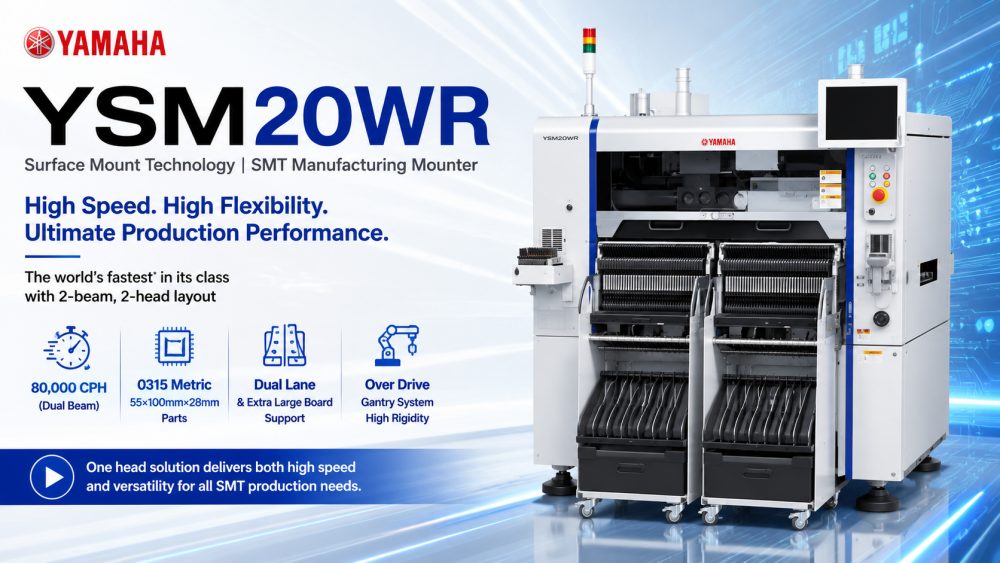

O YSM20WR é uma solução pick-and-place da Yamaha SMT projetada para montagem PCB de pista dupla, capaz de lidar com placas de grandes tamanhos, mantendo uma precisão excepcional. Com recursos de múltiplos cabeçotes de alta velocidade, esta máquina acomoda uma ampla variedade de tamanhos de componentes. Seus sistemas avançados de digitalização e câmera garantem um posicionamento preciso, enquanto a tecnologia de alimentação integrada reduz o tempo de inatividade. I.C.T oferece suporte aos clientes com instalação completa, treinamento e assistência técnica, tornando-o uma solução ideal para fabricantes de eletrônicos modernos que buscam linhas SMT confiáveis e escaláveis.
| Recursos do produto
Colocação de alta velocidade em pista dupla
Equipado com dois feixes de eixo X, o YSM20WR atinge 80.000 CPH para PCBs de pista dupla, permitindo produção de alta eficiência.
Cabeçote de montagem multifuncional
Os cabeçotes HM de alta velocidade acomodam componentes de 0101 a 55×100×28 mm, enquanto os sistemas multicâmera opcionais melhoram a precisão e a flexibilidade de posicionamento.
Sistema avançado de pórtico Overdrive
O pórtico overdrive garante uma transferência PCB suave, minimizando perdas durante a montagem em alta velocidade, ao mesmo tempo que suporta placas grandes de até 742 mm de largura.
| Especificação
| Modelo | YSM20WR |
| Aplicável PCB | Pista única L810 x L742mm a L50 x W50mm Pista dupla (apenas para especificações de 2 feixes do eixo X.) L810 x L356mm a L50 x L50mm |
| Capacidade de montagem | Eixo X de 2 feixes: Cabeçote multifuncional de alta velocidade (HM: High-speed Multi) x 2 81.000CPH (sob condições ideais, conforme definido pela Yamaha Motor) |
| Precisão de montagem (definida pela Yamaha Motor quando materiais de avaliação padrão são usados) | +/- 0,035 mm (+/- 0,025 mm) Cpk≧1,0 (3σ) |
| Componentes aplicáveis | Cabeça multifuncional de alta velocidade (HM: High-speed Multi) x 2: 0101 a 55 x 100 mm L100mm, Altura 15mm ou menos Observação: Multicâmera (opcional) pode ser necessária em alguns casos devido à altura e ao tamanho da peça. Cabeça de componentes de formato estranho (FM: Multi flexível): 03015 a 55 x 55 mm L100 mm, altura 28 mm ou menos |
| Número de tipos de componentes | Placa fixa: Máx.140 tipos (conversão para alimentador de fita de 8 mm) Troca do carro do alimentador: Máx.128 tipos (conversão para alimentador de fita de 8 mm) Bandejas para 30 tipos (fixo) e 10 tipos (carro) |
| Fonte de energia | CA trifásica 200/208/220/240/380/400/416 V +/-10% 50/60 Hz |
| Fonte de suprimento de ar | 0,45 MPa ou mais, em estado limpo e seco |
| Dimensão externa (excluindo projeções) | C1.374 x L2.110 x A1.445 mm |
| Peso | Aprox. 2.500kg |
*Especificações e aparência estão sujeitas a alterações sem aviso prévio.
* Entre em contato com I.C.T para mais detalhes.
| SMT Lista de equipamentos de linha
O Σ-G5SⅡ é comumente integrado em uma linha de produção SMT completa, incluindo impressora de pasta de solda, sistema de inspeção SPI, forno de refluxo, máquina de inspeção AOI e equipamento de manuseio PCB. I.C.T fornece integração de linha completa cobrindo SMT, DIP, revestimento e soluções inteligentes de automação de fábrica para ajudar os clientes a construir sistemas de fabricação de eletrônicos eficientes e escalonáveis em todo o mundo.
I.C.T oferece uma linha completa de máquinas pick-and-place Yamaha SMT, incluindo YSM10, YSM40R e YRM20. Essas máquinas oferecem velocidades personalizadas, gamas de componentes e configurações de pista para atender às diversas necessidades de produção da fábrica. Cada máquina é apoiada com treinamento técnico, orientação de instalação e soluções de manutenção da I.C.T, garantindo uma integração perfeita em sua linha de produção SMT.
| Vídeo de sucesso do cliente
I.C.T entregou com sucesso uma linha de produção totalmente automática SMT no Cazaquistão para montagem de produtos de energia. Nossos engenheiros forneceram instalação no local, treinamento e suporte técnico. A linha inclui carregadores SMT, uma impressora totalmente automática, forno de refluxo, transportador SMT de pista dupla e AOI off-line. Feedback do cliente: 'Todas as máquinas são da China I.C.T. Obrigado. Boa qualidade e preço. Obrigado Andy e Billy por construir esta linha e nos treinar para usar essas máquinas. Muito obrigado.'
| Suporte de serviço e treinamento
I.C.T garante que os clientes recebam suporte completo para suas linhas SMT. Os engenheiros fornecem treinamento no local para operação, manutenção e otimização de processos da máquina. Nossa orientação ajuda os operadores a alcançar a máxima eficiência da linha e, ao mesmo tempo, reduzir erros e tempo de inatividade. O suporte remoto contínuo e a solução de problemas de resposta rápida melhoram ainda mais o desempenho da fábrica, permitindo que os clientes se adaptem rapidamente às demandas de produção e mantenham uma qualidade de produção consistente.
| Elogios do cliente
Os clientes elogiam consistentemente nossos engenheiros I.C.T pelo profissionalismo e treinamento completo. Eles valorizam nossas máquinas de alta qualidade, remessas seguras e bem organizadas e nossa resposta rápida a consultas técnicas. Nosso YSM20WR de pista dupla ajudou os clientes a aumentar a eficiência da produção e, ao mesmo tempo, garantir uma montagem PCB precisa.
| Nossa Certificação
Todas as máquinas I.C.T e máquinas Yamaha SMT, incluindo o YSM20WR, estão em conformidade com os padrões CE, RoHS e ISO9001. Nossos produtos incorporam tecnologias patenteadas e seguem rigorosos protocolos de controle de qualidade, garantindo operações confiáveis e seguras em instalações de fabricação de eletrônicos em todo o mundo.
| Sobre I.C.T e fábrica
I.C.T projeta e fabrica equipamentos SMT de alta precisão com uma equipe experiente de P&D e instalações de produção em grande escala. Com uma força de trabalho de mais de 200 profissionais e suporte em mais de 80 países, oferecemos soluções de linha SMT completas, do conceito à operação. O gerenciamento rigoroso da qualidade e os procedimentos de teste rigorosos garantem um desempenho consistente do produto, tornando a I.C.T um parceiro confiável para fabricantes de eletrônicos em todo o mundo.
