I.C.T-910
I.C.T

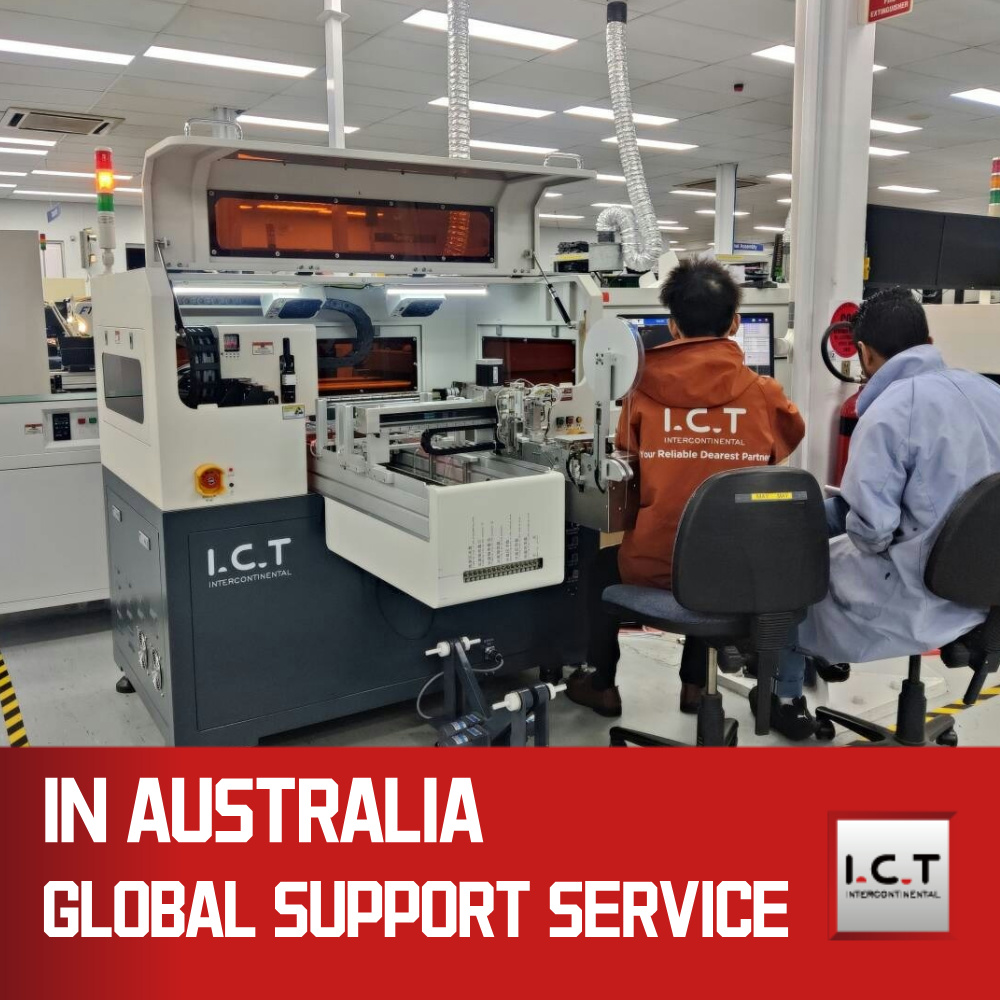

Automated Taping IC Programming Machine Factory
| Quantidade: | |
|---|---|
1. Vários módulos de entrada e saída podem ser expandidos.Os tipos de módulos são: Bandeja para Bandeja, Bandeja para Bobina, Bobina para Bandeja, Bobina para Bobina;
2. Equipado com um CCD industrial de alta definição para identificar automaticamente a direção do componente e compensar a direção do componente até certo ponto;
3. O mecanismo de coleta e descarga de material possui função de autoposicionamento, que é usada para localizar o soquete do programador e a posição de coleta e descarga de material;
4. Possui várias funções de proteção ou à prova de erros, cada módulo de expansão possui detecção de material vazio;
5. A bandeja é alimentada automaticamente e programada.Se houver produtos defeituosos e a bandeja não estiver cheia, a bandeja será reabastecida automaticamente;
6. A opção pode ser conectada ao sistema MES, ou o sistema CPS leve pode ser selecionado para gerar os resultados do relatório;
7. Proteção de detecção múltipla, pressão da fonte de ar, pressão de vácuo, altura flutuante do componente, empilhamento de componentes, peças faltantes, etc;
8. Adaptador de programação especial, você precisa fornecer amostras e especificações do produto para personalizar o adaptador exclusivo;
9. Design modular, substituição rápida de adaptadores pode substituir produtos rapidamente e melhorar a eficiência.
10. Equipado com sopradores de íons duplos para eliminar a eletricidade estática, evitar materiais NG causados pela eletricidade estática e reduzir a taxa de produção defeituosa.
1. Servo motor Panasonic de alta precisão, precisão de posicionamento repetível atinge ± 0,015 mm;
2. Trilhos deslizantes lineares duplos + hastes de parafuso de alta precisão cooperam entre si para garantir a estabilidade da máquina geral;
3. Cada eixo possui um sensor de limite e o software define a posição limite para garantir a máxima segurança da máquina.
1. Possui 2 estações de alimentação, ambas podendo colocar alimentadores de fita de 8-24 mm;
2. A alimentação automática patenteada da bandeja suporta 15 bandejas de materiais ao mesmo tempo;
3. Dividido em 4 áreas, área de seleção de programação, área de espera de programação, área de conclusão de programação, área de marcação e área de espera de programação.Mais paletes podem ser adicionados a qualquer momento sem parar a máquina para carregamento;
4. O componente móvel trava o palete para garantir que o palete na área marcada não seja barato.
1. Aquecedores duplos e rodas de pressão dupla controlam com precisão a temperatura para garantir que o filme da embalagem possa aderir perfeitamente à fita para evitar perda de componentes;
2. Vem com um sensor embutido que pode detectar componentes antes da embalagem para evitar anormalidades como desalinhamento e empilhamento de componentes;
3. O aparelho elétrico de passo controla a velocidade de rotação da bobina, correspondendo de perto à velocidade de programação da máquina;
4. O dispositivo de marcação pode marcar componentes antes da embalagem para reduzir erros;
5. Com botão serrilhado em relevo, a ranhura guia pode ser ajustada para caber na largura da bobina;
6. O método de embalagem do material também pode ser alterado de acordo com as necessidades reais, palete para bobina, tubo para bobina, bobina para palete, tubo para palete.
1. Possui 8 áreas de trabalho, suporta programação de grande volume e melhora muito a eficiência da produção de programação;
2. Design modular, nenhuma etapa complicada é necessária para trocar de produto, basta substituir o adaptador de programação;3. Adaptador de programação personalizado exclusivo, compatível com vários tipos de IC, incluindo EEPROM, NAND/NOR FLASH, MCU, etc;
4. Para fixar a caixa de reciclagem de GN, você pode colocar uma bandeja próxima a ela como bandeja de NG ou como bandeja de recarga.Após o NG, reabasteça um componente desta bandeja e reprograme-o para garantir que a bandeja OK esteja cheia;
5. Pode ser compatível com os próprios adaptadores de programação dos clientes de acordo com os requisitos de uso.
| Item | Modelo | I.C.T-910 |
| Sistema de transmissão | Eficiência da máquina | Máquina padrão: Equipada com queimador universal da Puro e outras marcas: 8 conjuntos de queimadores 32-64sit: UPH 2000-3000PCS/H;Equipado com queimador universal da marca 204AP: 3 conjuntos de queimadores de 12sit: UPH1600-2200PCS/H |
| Um pequeno número de modos diversos: equipado com 3 conjuntos de queimadores 204A, UPH 1600-1800PCS/H. | ||
| Modo de conversão de embalagem: capacidade de produção de palete em fita de 4000 PCS/H (produtos de fita de 12 mm como exemplo) | ||
| Precisão de controle | Unidade de parafuso servo de precisão, precisão: eixo X ± 0,015 mm;Eixo Y ±0,015mm;Eixo Z ±0,03mm;Eixo P ±0,03mm;Eixo U(θ) ±0,15° | |
| Formulário de pacote adequado | PLCC, JLCC, SOIC, QFP, TQFP, PQFP, VQFP, TSOP, SOP, TSOPII, PSOP, TSSOP, FILHO, EBGA, FBGA, VFBGA, {[t11 ]}, CSP, SCSP e assim por diante.(Adaptadores Open Top, alguns ICs precisam ser personalizados com consumíveis de adaptador especiais). | |
| Inclui sistema de posicionamento CCD superior e inferior de precisão. | ||
| Dispositivo de alimentação e descarga | Bandeja ENTRADA/SAÍDA | Suporta alimentação automática de bandeja, pode enviar 10 bandejas de produtos JEDEC Tray ao mesmo tempo e suporta marcação de componentes da bandeja após a programação |
| Entrada/saída de tubo | Suporta alimentação de vibração eletromagnética IC de 4 tubos | |
| Fita ENTRADA/SAÍDA | Alimentador elétrico, suporta filme autoadesivo de 8-24mm ou embalagem prensada a quente. | |
| Conversão de métodos de embalagem | Pacotes diferentes são convertidos entre si, Bandeja embalada em Fita embalada, Fita embalada em Bandeja embalada. | |
| Outro | Bocal | 4 PCS |
| Câmera | 2pcs (câmera componente + câmera de marcação) | |
| Estação alimentadora | 2 unidades (8-24mm) | |
| Ventilador de íons | 2 unidades | |
| Poder | Tensão operacional: 190 ~ 240 V / 50 Hz, 2,0 KW | |
| Dimensão | L1450*W860*H1450mm | |
| Peso | 700kg | |
* I.C.T continua trabalhando em qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
