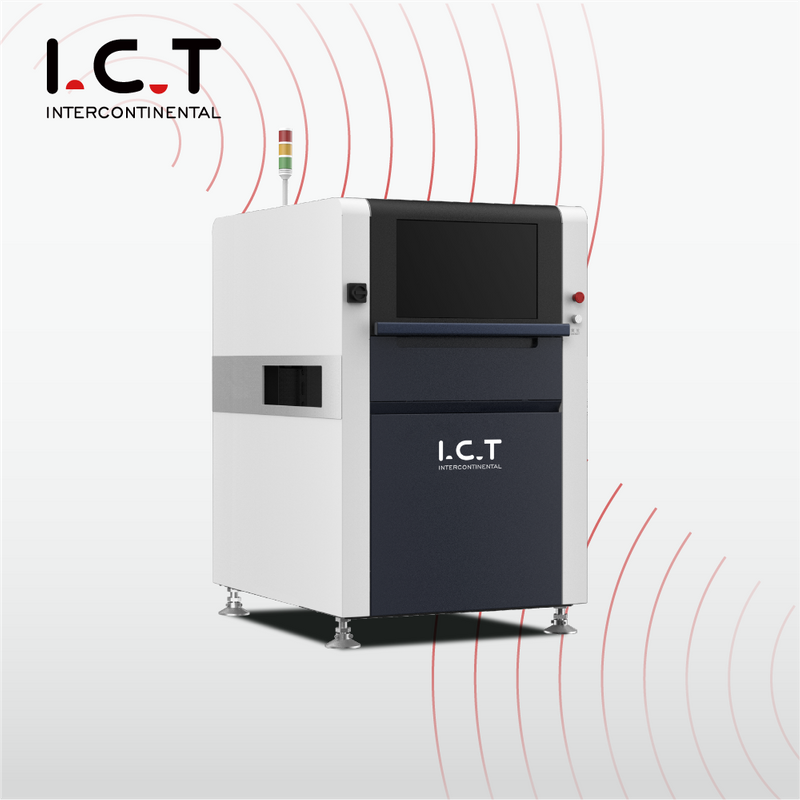

Máquina on-line de alta velocidade PCBA AOI Sistemas de Inspeção
1. Função de coleta e armazenamento automático de LOG, função de aviso/alarme NG, programação e depuração remotas.
2. Capacidade de inspeção: furo insuficiente, curto, escorregadio, pino de cobertura de solda, contaminação, desalinhamento, peça faltante, distorcido, outdoor, montagem lateral, tombamento, peça errada, danificado, flutuador, polaridade, pseudo solda, solda vazia, cola excessiva etc.
3. O Perfect SPC coleta informações de NG off-line e gera todos os tipos de tabelas de produção automaticamente.
4. Função de centro de controle maduro, interface de software clara.
5. Boa estabilidade (GR&R <10% @6 Sigma, CPK> 1,33 (precisão do desvio do teste inferior a ± 0,25 mm.
6. Movimento da câmera, transportador fixo durante o teste.7.PCB compensação de empenamento: calibração total de compensação de marca, compensação de quadro de posição de componente.
| Modelo | I.C.T-V5000H |
| FOV | 15u(36*30mm)/10u(24*20mm) |
| Câmera | Câmera industrial digital inteligente de pixel de 5M |
| Lente | Lente telecêntrica |
| Luz | Anel de 4 cores LED luz, RGB + W |
| Item de Inspeção | Teste de componente, teste de soldagem |
| Minicomponente | Chip 01005, IC de passo 0,3 e formato especial |
| Sistema operacional | Janelas 7 |
| PCB Tamanho | 50*50~510*600mm |
| PCB Espessura | 0,3 ~ 6,0 mm |
| PCB Deformação | ±3,0 mm |
| PCB Peso | Máx.: 3Kg |
| PCB Altura | Parte superior: 25 mm, parte inferior: 45 mm ajustável |
| Controlador X/Y | Servo driver AC, precisão de repetição 0,01 mm |
| Plataforma | Granito |
| Poder | AC220 50/60Hz,5A |
| Ar comprimido | 0,4 ~ 0,6 MPa |
| Peso | 750Kg |
| Dimensão | 940*1360*1500mm (excluindo a luz) |
