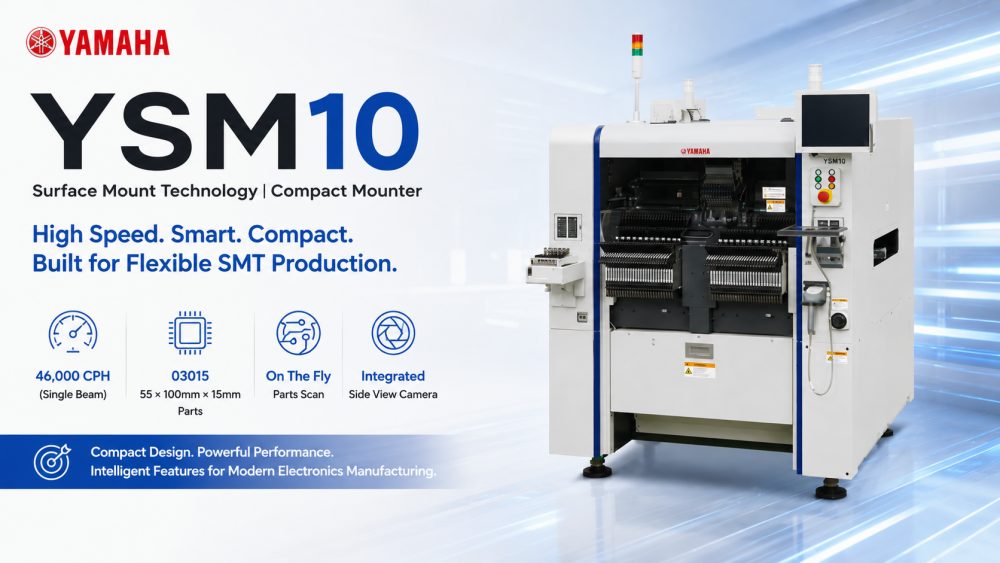

YSM10
Yamaha
| Quantidade: | |
|---|---|
| Montador compacto de alta velocidade SMT
O YSM10 da Yamaha combina velocidade, precisão e compacidade em uma solução SMT de coleta e posicionamento. Projetado para tamanhos PCB pequenos e médios, ele lida com eficiência com componentes que variam de chips 0201 a peças maiores. A máquina oferece configurações flexíveis de múltiplos cabeçotes e sistemas de visão integrados, garantindo alta produtividade com tempo mínimo de configuração. O YSM10 é ideal para fábricas que necessitam de montagem SMT confiável sem ocupar grande espaço de produção.
| Recursos do produto
Montagem um por um de alta velocidade
Os cabeçotes de feixe único do YSM10 selecionam e posicionam componentes em alta velocidade, alcançando até 46.000 CPH em condições ideais. Seu acionamento rotativo garante precisão consistente enquanto reduz o tempo de inatividade durante as trocas de bicos.
Câmera de visão lateral integrada
Equipado com uma câmera de visão lateral integrada, o YSM10 detecta automaticamente as alturas e posições das peças, garantindo o posicionamento preciso. A câmera suporta inspeção de componentes em tempo real para montagem de alta qualidade.
Alimentador de Super Carregamento
A inovação do alimentador de super carregamento elimina o tempo de inatividade para reabastecimento do alimentador. Os operadores podem carregar componentes rapidamente sem interromper a produção, melhorando a eficiência geral da linha.
| Especificação
| Modelo | YSM10 | |
| Aplicável PCB | C 510 x L 460mm - C 50 x L 50mm * Consulte-nos para tamanhos de placas superiores às dimensões L510 | |
| Capacidade de montagem | Especificações da cabeça HM (10 bicos). | Especificações da cabeça HM5 (5 bicos). |
| 46.000CPH (as condições ideais da empresa) | 31.000CPH (as condições ideais da empresa) | |
| Componentes aplicáveis | 03015-L 55 x C 100 mm (reconhecimento dividido para largura superior a 45 mm), A: 15 mm ou menos * Requisito de múltiplas câmeras (opcional) para componentes com mais de 6,5 mm de altura ou mais de 12 mm de tamanho quadrado | |
| Precisão de montagem | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) | |
| Número de tipos de componentes | Placa de configuração: Máx. 96 tipos (conversão do alimentador de fita de 8 mm de largura) Bandeja: 15 tipos (equipamento sATS 15, Max, JEDEC) | |
| Fonte de energia | CA trifásica 200/208/220/240/380/400/416 V ±10% 50/60 Hz | |
| Fonte de suprimento de ar | 0,45 MPa ou mais, estado limpo e seco | |
| Dimensão externa | C 1.254 x L 1.440 x A 1.445 mm (excluindo saliências) | |
| Peso | 1.270kg | |
*Especificações e aparência estão sujeitas a alterações sem aviso prévio.
* Entre em contato com I.C.T para mais detalhes.
| SMT Lista de equipamentos de linha
O Σ-G5SⅡ é comumente integrado em uma linha de produção SMT completa, incluindo impressora de pasta de solda, sistema de inspeção SPI, forno de refluxo, máquina de inspeção AOI e equipamento de manuseio PCB. I.C.T fornece integração de linha completa cobrindo SMT, DIP, revestimento e soluções inteligentes de automação de fábrica para ajudar os clientes a construir sistemas de fabricação de eletrônicos eficientes e escalonáveis em todo o mundo.
| Vídeo de sucesso do cliente
No Cazaquistão, I.C.T entregou com sucesso uma linha SMT completa para produção de fontes de alimentação, incluindo carregador SMT, impressora totalmente automática, forno de refluxo, transportador e AOI off-line. Os engenheiros da I.C.T forneceram instalação e treinamento no local, garantindo que a linha atingisse o desempenho ideal. O cliente elogiou a qualidade e o suporte do equipamento: 'Todas as máquinas são da China I.C.T. Boa qualidade e preço. Obrigado Andy e Billy por construir esta linha e nos treinar para usar essas máquinas.'
| Suporte de serviço e treinamento
I.C.T fornece serviços completos de instalação, comissionamento e treinamento para todos os equipamentos SMT. Os engenheiros orientam os clientes na configuração, operação, manutenção e solução de problemas. Nosso objetivo é garantir que os operadores possam gerenciar a linha SMT de forma independente e com confiança e alcançar a produção ideal desde o primeiro dia.
| Elogios do cliente
Os clientes elogiam consistentemente I.C.T pelo suporte técnico rápido, remessas bem embaladas e equipamentos de alta qualidade. Os engenheiros são reconhecidos pelo seu profissionalismo e formação eficaz. O feedback destaca a confiabilidade, a facilidade de uso e a resposta rápida das máquinas I.C.T aos desafios de produção.
| Nossa Certificação
Todas as máquinas I.C.T Yamaha SMT, incluindo YSM10, possuem CE, RoHS, ISO9001 e patentes proprietárias. Estas certificações garantem a conformidade com os padrões internacionais de segurança e qualidade, dando aos clientes confiança tanto no desempenho como na adesão regulamentar.
| Sobre I.C.T e fábrica
I.C.T opera uma grande unidade de P&D e produção com rigorosos sistemas de controle de qualidade. Nossa equipe de engenheiros e técnicos ultrapassa 200 pessoas, fornecendo instalação, treinamento e suporte técnico em todo o mundo. Ao longo dos anos, a I.C.T entregou milhares de linhas SMT para clientes em mais de 80 países, garantindo alcance global e soluções de fabricação consistentes de alta qualidade.
