S10
I.C.T
| Quantidade: | |
|---|---|

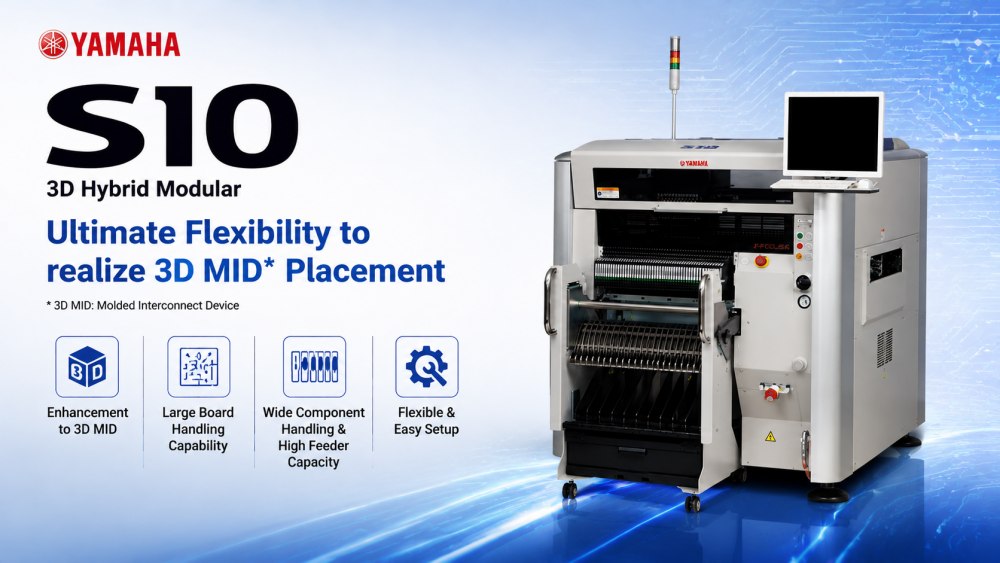

Yamaha S10 é um montador de chip modular híbrido 3D projetado para produção de montagem PCB moderna. Ele fornece desempenho de posicionamento estável em alta velocidade, ao mesmo tempo que suporta uma ampla gama de componentes eletrônicos. O sistema foi desenvolvido para fabricantes que precisam de flexibilidade, precisão e integração de linha SMT escalável.
Com sua estrutura modular, o S10 pode se adaptar facilmente a diferentes requisitos de produção, como placas LED, eletrônicos de consumo, placas de controle industrial e produtos de comunicação. Ele também suporta grande manuseio de PCB e alta capacidade de alimentação, tornando-o adequado para ambientes de produção de alta mistura e médio volume. A máquina ajuda as fábricas a melhorar a eficiência, reduzir o trabalho manual e manter a qualidade de produção estável.
O S10 adota tecnologia avançada de montagem híbrida 3D para melhorar a flexibilidade de posicionamento. Ele suporta estruturas PCB complexas, incluindo aplicativos MID. O sistema garante o posicionamento estável e preciso dos componentes, mesmo em designs de placas multicamadas, ajudando os fabricantes a obter maior confiabilidade do produto.
A máquina suporta processamento grande PCB com forte adaptabilidade ao transportador. Ele pode lidar com diferentes tamanhos de placas sem reduzir a eficiência de posicionamento. Isso o torna adequado para painéis LED, placas de potência e placas de controle industrial que exigem substratos maiores.
O S10 foi projetado com forte capacidade de expansão do alimentador, suportando vários tipos de componentes em uma configuração. Reduz o tempo de troca e melhora a eficiência da produção contínua. Essa estrutura é ideal para ambientes de fabricação de alto mix.
O sistema integra funções de configuração inteligentes que simplificam as mudanças de produção. Os operadores podem ajustar os parâmetros rapidamente, reduzindo o tempo de inatividade e melhorando a flexibilidade da linha. Ajuda as fábricas a responder mais rapidamente a pedidos de produção urgentes.
| Especificação
| S10 | S20 | |
|---|---|---|
| Tamanho da placa (com buffer não utilizado) | Min. L50 x L30mm até máx. L1.330 x L510mm (Padrão L955) | Min. L50 x L30mm até máx. L1.830 x L510mm (Padrão L1.455) |
| Tamanho da placa (com buffer de entrada ou saída usado) | Min. L50 x L30mm até máx. L420 x L510mm | - |
| Tamanho da placa (com buffers de entrada e saída usados) | Min. L50 x L30mm até máx. L330 x L510mm | Min. L50 x L30mm até máx. L540 x L510mm |
| Espessura da | 0,4 - 4,8 mm | 0,4 - 4,8 mm |
| placa Direção do fluxo | Da esquerda para a direita (padrão) | Da esquerda para a direita (padrão) |
| da placa Velocidade de transferência da placa | Máx. 900 mm/seg | Máx. 900 mm/seg |
| Velocidade de colocação (12 cabeças + 2 theta) Opt. Cond. | 0,08seg/CHIP (45.000CPH) | 0,08seg/CHIP (45.000CPH) |
| Precisão de posicionamento A (μ+3σ) | CHIP +/-0,040mm | CHIP +/-0,040mm |
| Precisão de posicionamento B (μ+3σ) | CI +/-0,025 mm | CI +/-0,025 mm |
| Ângulo de posicionamento | +/-180 graus | +/-180 graus |
| Controle do eixo Z / controle do eixo Theta | Servo motor CA | Servo motor CA |
| Altura do componente | Máx. 30mm * 1 (Componentes pré-colocados: máx. 25mm) | Máx. 30mm *1 (Componentes pré-colocados: máx. 25mm) |
| Componentes aplicáveis | 0201mm – 120x90mm, BGA, CSP, conector, etc. (Padrão 01005 -) | 0201mm – 120x90mm, BGA, CSP, conector, etc. (Padrão 01005 -) |
| Pacote de componentes | Fita de 8 - 56 mm (Alimentadores F1/F2), fita de 8 - 88 mm (Alimentadores Elétricos F3), bastão, bandeja | Fita de 8 - 56 mm (Alimentadores F1/F2), fita de 8 - 88 mm (Alimentadores Elétricos F3), bastão, bandeja |
| Verificação de desvantagens | Verificação de vácuo e verificação de visão | Verificação de vácuo e verificação de visão |
| Idioma da tela | Inglês, chinês, coreano, japonês | Inglês, chinês, coreano, japonês |
| Posicionamento da placa | Unidade de aderência da placa, referência frontal, ajuste automático da largura do transportador | Unidade de aderência da placa, referência frontal, ajuste automático da largura do transportador |
| Tipos de componentes | Máximo de 90 tipos (fita de 8 mm), 45 pistas x 2 | Máximo de 180 tipos (fita de 8 mm), 45 pistas x 4 |
| Altura de transferência | 900 +/- 20mm | 900 +/- 20mm |
| Dimensões da máquina, peso | L1250xD1750xH1420mm, Aprox. 1.200kg | L1750xD1750xH1420mm, Aprox. 1.500kg |
| SMT Lista de equipamentos de linha
O S10 pode ser integrado a uma linha de produção SMT completa, incluindo impressora de pasta de solda, sistema de inspeção SPI, máquinas pick and place, forno de refluxo, inspeção AOI e sistemas de manuseio PCB. I.C.T fornece uma solução completa e pronta para uso, abrangendo design de layout, instalação, treinamento e suporte pós-venda.
Isso ajuda os fabricantes a construir uma linha de produção SMT estável, eficiente e totalmente automatizada. É adequado para fábricas de eletrônicos que produzem eletrônicos de consumo, eletrônicos automotivos, produtos LED e sistemas de controle industrial. A solução de linha completa garante alta taxa de rendimento e qualidade consistente do produto.
| Vídeo de sucesso do cliente
I.C.T entregou com sucesso uma linha de produção totalmente automática SMT a um cliente no Cazaquistão para fabricação de fontes de alimentação. A linha completa incluía carregador SMT, impressora totalmente automática, máquina de colocação SMT, forno de refluxo, transportador SMT e sistema AOI offline.
Nossos engenheiros Andy e Billy viajaram até a fábrica do cliente para instalação e suporte de treinamento. Eles orientaram a equipe na configuração da máquina, na depuração da produção e no treinamento do operador para garantir um início de produção tranquilo.
O cliente iniciou com sucesso a produção em massa após o comissionamento e confirmou o desempenho estável de toda a linha SMT.
| Suporte de serviço e treinamento
I.C.T fornece serviço de ciclo de vida completo para máquinas Yamaha SMT, incluindo instalação, suporte de programação, treinamento de operadores e assistência técnica remota. Nossa equipe de engenharia no exterior garante uma resposta rápida para qualquer problema de produção.
Também oferecemos suporte ao planejamento de layout de linha, otimização de processos e melhoria da eficiência da produção. O treinamento abrange operação de máquinas, manutenção e solução de problemas básicos, ajudando os clientes a desenvolver rapidamente capacidade de produção independente.
| Feedback do cliente
Os clientes apreciam o desempenho estável e a fácil operação das máquinas Yamaha S10 SMT. Eles também valorizam os engenheiros I.C.T pela instalação profissional e suporte de treinamento. O tempo de resposta rápido e a orientação técnica clara ajudam os clientes a iniciar a produção sem problemas.
Muitos clientes destacam a boa qualidade da máquina, embalagem confiável e desempenho operacional estável a longo prazo. A combinação de confiabilidade do equipamento e suporte de serviço global cria uma forte confiança na cooperação de longo prazo.
| Certificações e Padrões
Todas as soluções de integração de equipamentos I.C.T SMT são fabricadas sob rígidos padrões internacionais. Possuímos certificação CE, conformidade com RoHS, certificação do sistema de gestão de qualidade ISO9001 e várias patentes técnicas.
Essas certificações garantem qualidade estável da máquina, operação segura e conformidade com os requisitos globais de fabricação de eletrônicos.
| Sobre I.C.T Empresa e Fábrica
I.C.T é um fornecedor profissional de soluções de fábrica SMT com forte capacidade de pesquisa e desenvolvimento, fabricação e serviços globais. Temos uma grande equipe de engenharia e produção atendendo clientes em mais de 80 países em todo o mundo.
Nossa fábrica segue rigorosos processos de inspeção de qualidade, desde o controle da matéria-prima até o teste final da máquina. Com inovação contínua e rápido crescimento dos negócios, oferecemos suporte a mais de 1.700 clientes em todo o mundo em setores como eletrônicos automotivos, LED, eletrônicos de consumo e controle industrial.
Temos o compromisso de fornecer soluções de produção SMT estáveis, eficientes e inteligentes para fabricantes globais.
