Quer saber por que seu rendimento SMT é baixo e como reduzir o retrabalho? Você não está sozinho. Muitos fabricantes enfrentam desafios na obtenção de altas taxas de rendimento devido a defeitos comuns, como ponte de solda, tombstoning e solda insuficiente. Neste blog, exploraremos as causas raiz desses problemas e forneceremos dicas práticas para melhorar seu processo SMT. Seja você um profissional experiente ou novo no campo, junte -se a nós enquanto mergulhamos em soluções que podem ajudá -lo a aumentar o rendimento e minimizar o retrabalho.

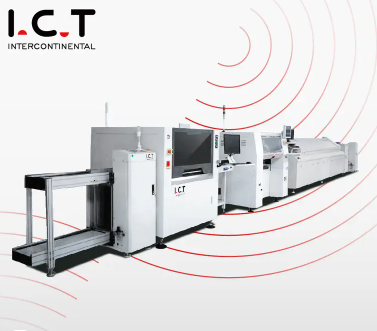

Saber como o trabalho SMT rendimento e rework ajuda as equipes a reduzir os custos e melhorar a estabilidade da produção.
SMT Rendimento, geralmente chamado de rendimento de primeira passagem (FPY), mostra a porcentagem de placas que passam pela inspeção pela primeira vez. Ele mede quantos montagens avançam sem retrabalho. O High FPY indica um processo estável e controlado. Sinais baixos de fpy problemas recorrentes na impressão, colocação ou refluxo da pasta de solda.
Realizar laços de perto para retrabalhar, sucata e rendimento de produção. Um baixo rendimento aumenta o retrabalho, o que consome trabalho e materiais. Altas taxas de retrabalho de produção lenta, criando gargalos que reduzem a taxa de transferência e a eficiência da fábrica. Defeitos excessivos podem levar a sucata se o retrabalho falhar, aumentando os custos de resíduos.
O baixo rendimento aumenta o trabalho de trabalho para retrabalho e inspeções adicionais. Cada ciclo de retrabalho significa que os operadores gastam tempo consertando pranchas em vez de produzir novas. Ele levanta a inspeção para verificar as unidades reparadas, aumentando o horário de trabalho. Os resíduos de material aumentam quando as placas precisam de peças de reposição, solda ou fluxo durante o retrabalho. O retrabalho frequente pode danificar PCB s, transformando -os em sucata, levando a componentes desperdiçados e tempo de processamento.
O baixo rendimento também afeta os prazos de entrega e a entrega do cliente. A produção diminui à medida que as linhas lidam com o retrabalho, atrasando a saída. Os clientes que aguardam a entrega podem enfrentar prazos de entrega mais longos, arriscando pedidos perdidos e prejudicando a reputação da fábrica.
| Efeito | fatorial da |
|---|---|
| Trabalho | Maior retrabalho e inspeções |
| Material | Mais sucata, resíduos de material mais altos |
| Tempo de espera | Prazos de entrega mais longos para os clientes |
Os problemas de pasta de solda são uma causa comum de baixo rendimento em SMT. A solda insuficiente pode levar a conexões ruins. A ponte da solda acontece quando a solda flui entre almofadas espaçadas. O balanço de solda é quando pequenas bolas de solda se formam no PCB. Esses defeitos geralmente resultam do design inadequado de estêncil, usando o tipo de pasta errado ou parâmetros de impressão incorretos.
A precisão da colocação de componentes é crucial. O desalinhamento ocorre quando os componentes não são colocados corretamente nas almofadas. Tombstoning acontece quando uma extremidade de um componente levanta a almofada. Skewing é quando os componentes não estão alinhados corretamente. Esses problemas geralmente são devidos à precisão da máquina de pick-and-place ou variações na embalagem de componentes.
Defeitos de soldagem de reflexão Rendimento de impacto. As juntas de solda a frio acontecem quando a solda não derrete completamente. Os vazios são espaços vazios dentro da junta de solda. Defeitos de cabeça em pillow (quadril) ocorrem quando a solda não molhar completamente o componente. Essas questões geralmente são causadas por perfis de refluxo incorretos, PCB warpage ou oxidação do componente.
Pobre PCB e a qualidade dos componentes podem diminuir o rendimento. Warped PCB S dificulta a formação de boas conexões de solda. A oxidação ou contaminação do componente pode impedir a solda adequada. Os dispositivos sensíveis à umidade (MSDs) também podem afetar a qualidade da soldagem se não forem tratados corretamente.
Inspeção e teste podem afetar o rendimento. Os falsos positivos na inspeção óptica automatizada (AOI) podem levar a retrabalho desnecessário. Defeitos não detectados podem causar falhas no campo. Inspeção e teste precisos são essenciais para reduzir o retrabalho e melhorar o rendimento.
A qualidade do material é um fator -chave no rendimento SMT. PCB O acabamento da superfície afeta a solda. As más condições de armazenamento podem degradar materiais. A qualidade dos componentes também é importante. Componentes de baixa qualidade têm maior probabilidade de causar defeitos. Por exemplo, componentes oxidados não podem soldar corretamente. Dispositivos sensíveis à umidade (MSDs) requerem armazenamento controlado para evitar a dobra. A inspeção de materiais recebidos para defeitos pode capturar questões mais cedo, reduzindo o risco de defeitos durante a produção.
Configurações do processo Impacto Rendimento. Os parâmetros de impressão devem ser precisos. A velocidade de colocação afeta a precisão dos componentes. As configurações do perfil de reflexão determinam a qualidade da articulação da solda. Configurações incorretas podem levar a defeitos como juntas de solda a frio ou ponte de solda. Por exemplo, uma velocidade muito rápida de uma colocação pode causar desalinhamento, enquanto um perfil de reflexão inadequado pode resultar em solda insuficiente. Ajustar esses parâmetros com base nos requisitos específicos do PCB e os componentes podem melhorar significativamente o rendimento.
Os problemas do equipamento podem diminuir o rendimento. A calibração garante que as máquinas funcionem corretamente. A manutenção regular impede os avarias. Equipamento desalinhado ou desgastado pode causar defeitos. Por exemplo, uma máquina de pick-and-plue calibrada incorretamente pode despertar os componentes. A verificação e ajuste regularmente do equipamento garante desempenho consistente. O uso de ferramentas avançadas como os sistemas de inspeção de pasta de solda (SPI) pode ajudar a capturar problemas no início do processo, reduzindo a probabilidade de defeitos atingindo estágios posteriores.
O erro humano é outro fator. Os operadores podem cometer erros durante o manuseio. O retrabalho pode introduzir novos defeitos. O treinamento adequado e os procedimentos claros reduzem os erros. Por exemplo, o manuseio componentes com cuidado evita danos. Diretrizes claras sobre os procedimentos de retrabalho podem minimizar a introdução de novos defeitos. A implementação de técnicas de prova de erros, como o uso de gabaritos ou acessórios, também pode ajudar a reduzir os erros do operador.
Ao abordar essas causas radiculares, os fabricantes podem melhorar SMT Rendimento e reduzir o retrabalho. Cada fator desempenha um papel crucial na garantia de produção de alta qualidade, do manuseio de materiais à otimização do processo e à manutenção do equipamento.
Para aumentar o rendimento SMT, comece com a impressão de pasta de solda. A escolha da espessura da estêncil e do design da abertura certa é crucial para a deposição precisa da solda. Por exemplo, um estêncil mais espesso pode ser necessário para componentes maiores, enquanto um mais fino funciona melhor para peças de arremesso fino. O controle da viscosidade da pasta garante fluxo consistente, e as condições adequadas de armazenamento impedem a pasta de secar ou se contaminar. O uso de sistemas de inspeção de pasta de solda (SPI) pode capturar defeitos mais cedo, economizando tempo e reduzindo o retrabalho. SPI Os sistemas fornecem feedback em tempo real, permitindo ajustar o processo de impressão em tempo real.
A precisão da colocação de componentes é essencial para reduzir defeitos. Calibre regularmente as máquinas de seleção e lugar para garantir que elas estejam operando dentro da tolerância. Use sistemas de alinhamento da visão para minimizar a extração, especialmente para componentes pequenos ou complexos. Trabalhar em estreita colaboração com fornecedores para gerenciar a qualidade da embalagem de componentes garante que as peças se encaixem bem no PCB. Por exemplo, componentes com dimensões consistentes e embalagens de alta qualidade têm menos probabilidade de mudar durante a colocação.
Os perfis de reflexão precisam de um ajuste cuidadoso para garantir a solda consistente. Defina perfis com base no tipo de pasta de solda e densidade de componentes. Por exemplo, uma pasta com um ponto de fusão mais alto pode exigir um perfil diferente de um com um ponto de fusão mais baixo. Monitore as zonas do forno e as velocidades do transportador de perto para garantir o aquecimento uniforme através do PCB. O uso de termopares para o perfil térmico em tempo real durante a produção ajuda a identificar e corrigir pontos quentes ou frios no forno, garantindo solda consistente.
As estratégias de inspeção devem equilibrar a sensibilidade e a precisão para reduzir os falsos positivos e capturar defeitos reais. Ajuste as configurações de inspeção óptica automatizada (AOI) para reduzir os falsos positivos, o que pode levar a retrabalho desnecessário. Use inspeção de raios-X para componentes complexos como BGA s e qfns, onde as juntas de solda ocultas são comuns. A manutenção regular de equipamentos mantém as ferramentas de inspeção precisas e confiáveis, garantindo que os defeitos sejam capturados cedo e de forma consistente.
O manuseio e o armazenamento de materiais afetam significativamente o rendimento. Armazene dispositivos sensíveis à umidade (MSDs) em ambientes controlados para evitar danos causados por umidade. Inspecione a entrada PCB s e componentes para oxidação ou warpage, que podem afetar a soldabilidade e a colocação dos componentes. O armazenamento e a inspeção adequados garantem que os materiais estejam prontos para a produção, reduzindo defeitos e retrabalho. Por exemplo, o armazenamento PCB s em um ambiente seco e frio impede que a inspeção de componentes na chegada pode capturar a oxidação mais cedo.
Ao focar nessas áreas, você pode reduzir significativamente o retrabalho SMT e melhorar o rendimento geral. Cada etapa, desde a otimização da impressão de pasta de solda até a implementação de estratégias de inspeção eficaz, desempenha um papel crucial na garantia de produção de alta qualidade.
| ação | da categoria de baixo rendimento |
|---|---|
| Otimizar a impressão de pasta de solda | Escolha a espessura correta do estêncil - use SPI para detecção precoce de defeitos |
| Melhorar a precisão da colocação de componentes | Calibrar regularmente máquinas - Use sistemas de alinhamento de visão |
| Perfis de refluxo de ajuste fino | Defina perfis baseados no tipo de pasta - monitor o forno zonas |
| Implementar estratégias de inspeção eficazes | Ajuste AOI Sensibilidade - Use raios -X para componentes complexos |
| Controles de material e armazenamento | Armazene MSDs corretamente - Inspecione os materiais de entrada |
O Controle de Processo Estatístico (SPC) é uma ferramenta poderosa para manter a estabilidade do processo SMT. Ao monitorar continuamente as principais métricas, como volume de pasta de solda, alinhamento de estêncil e precisão da colocação de componentes, o SPC ajuda a identificar variações mais cedo. A configuração dos limites de controle permite detectar desvios antes que eles levem a defeitos. Os gráficos do SPC fornecem insights visuais sobre as tendências do processo, permitindo ajustes proativos para manter sua linha de produção funcionando de maneira suave e consistente.
A análise de tendência de rendimento é essencial para identificar padrões de defeito recorrentes. Ao rastrear o rendimento ao longo do tempo, você pode identificar se os defeitos estão aumentando ou diminuindo. Essa análise ajuda a identificar os problemas mais comuns, permitindo que você concentre seus esforços de melhoria, onde são mais necessários. Por exemplo, se você notar um aumento consistente dos defeitos de ponte de solda, poderá investigar os parâmetros de design de estêncil ou pasta de solda para abordar a causa raiz.
Os sistemas de execução de fabricação (MES) oferecem rastreamento em tempo real dos dados de defeitos e retrabalhos. Esses sistemas capturam informações como acontece na linha de produção, permitindo respostas rápidas a problemas emergentes. O MES pode se integrar a outras ferramentas, como o SPC, para fornecer uma visão abrangente do seu processo de fabricação. Os dados em tempo real permitem tomar decisões informadas, otimizar os fluxos de trabalho e reduzir o tempo de inatividade. Ao alavancar MES, você pode melhorar a eficiência e o rendimento gerais da produção.
Um fabricante líder de eletrônicos estava enfrentando problemas de Tombstoning, onde os componentes retiraram as almofadas durante a solda de refluxo. Esse defeito foi particularmente prevalente em pequenos componentes passivos. A equipe decidiu investigar o perfil de reflexão, ajustando as taxas de rampa de temperatura e temperaturas de pico. Ao ajustar esses parâmetros, eles foram capazes de reduzir em 80%o Tombstoning. Isso não apenas melhorou o rendimento, mas também aumentou a confiabilidade do produto final. O sucesso foi atribuído a um melhor controle térmico, garantindo aquecimento uniforme através do PCB.
Outro fabricante enfrentou problemas persistentes de ponte de solda, especialmente em densamente povoados PCB s. A equipe percebeu que seu design de estêncil não era ideal para a liberação da pasta de solda. Eles revisaram os tamanhos e formas de abertura do estêncil, garantindo melhor alinhamento com as almofadas PCB. Essa mudança simples levou a uma redução de 75% nos defeitos de ponte de solda. O design de estêncil aprimorado permitiu deposição mais precisa da pasta de solda, minimizando o risco de ponte de solda e reduzir significativamente o retrabalho.
Um terceiro exemplo envolve uma fábrica que lutou com incidentes insuficientes de solda, levando a más conexões elétricas. A equipe implementou sistemas de inspeção de pasta de solda (SPI) para monitorar o processo de impressão da pasta de solda. Ao analisar os dados SPI, eles identificaram inconsistências nos parâmetros de impressão, como alinhamento de estêncil e viscosidade da pasta. Ajustando esses parâmetros com base em SPI O feedback reduziu os defeitos de solda insuficientes em 90%. A fábrica também introduziu verificações regulares de manutenção para o equipamento de impressão, aumentando ainda mais a consistência do processo.
Esses estudos de caso ilustram como as intervenções direcionadas podem melhorar significativamente o rendimento SMT. Seja otimizando os perfis de reflexão, aprimorando os designs de estêncil ou alavancando dados SPI, essas estratégias podem fazer uma diferença substancial na redução de defeitos e retrabalhos. Ao focar nessas áreas, os fabricantes podem obter rendimentos mais altos e produtos mais confiáveis.
Bom SMT rendimento alvos variam. A produção de alta mistura visa o rendimento de 95% devido a alterações frequentes de configuração. Os alvos de produção de alto volume 98% ou mais, pois os processos são mais estáveis. Definir metas realistas ajuda a gerenciar as expectativas e se concentrar na melhoria contínua.
Verifique os perfis de reflexão regularmente. As verificações diárias são ideais para a produção de alto volume para capturar questões mais cedo. Para produção de alta mistura, verifique os perfis com cada alteração de configuração. O monitoramento consistente garante a solda ideal e reduz os defeitos.
AOI ajuda, mas nem sempre reduz o retrabalho. Depende da calibração e das configurações. Overse sensível AOI pode sinalizar defeitos falsos, aumentando o retrabalho. Ajustado corretamente AOI reduz os falsos positivos e captura problemas reais, melhorando o rendimento.
Tombstoning em componentes 0402 é comum. Ajuste os perfis de reflexão para garantir aquecimento uniforme. Use o fluxo com alta tensão superficial para manter os componentes baixos. O design de estêncil adequado também ajuda. O ajuste fino desses fatores reduz a tombstoning e melhora o rendimento.
Compreender e melhorar SMT O rendimento é crucial para reduzir custos e aumentar a eficiência. Desde a otimização da impressão de pasta de solda até os perfis de reflexão de ajuste fino, cada etapa desempenha um papel vital na minimização do retrabalho e na maximização da saída.
Ao alavancar as ferramentas corretas, análise de dados e orientação especializada de empresas como Dongguan ICT Technology Co., Ltd. , você pode identificar e abordar as causas raiz de baixo rendimento. Esteja você lidando com problemas materiais, parâmetros de processo ou calibração de equipamentos, adotar uma abordagem proativa levará a melhorias significativas na sua produção SMT.
