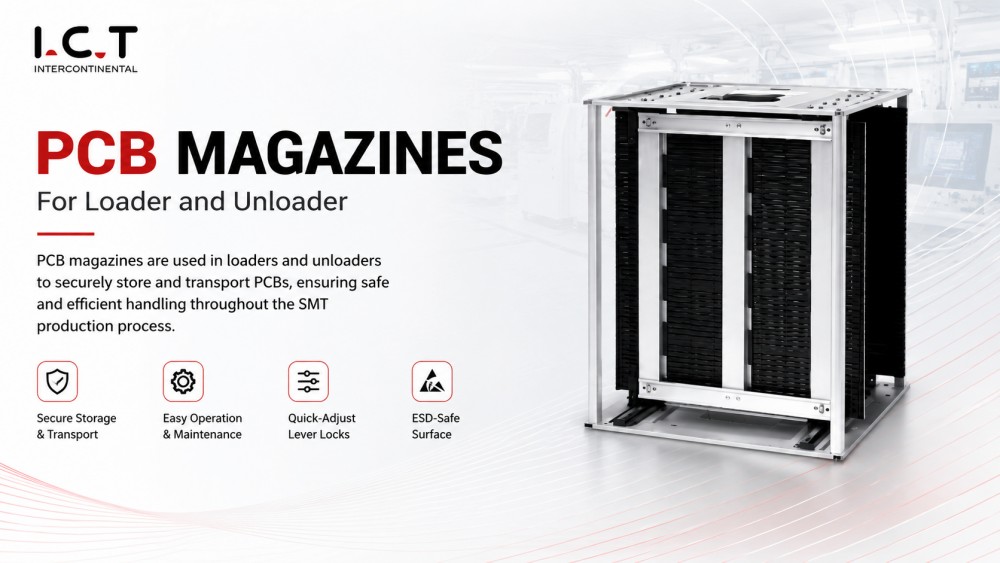

PCB As revistas são projetadas para armazenar e transportar placas de circuito impresso com segurança dentro das linhas de produção SMT. Eles garantem que as placas permaneçam alinhadas, protegidas contra choques mecânicos e devidamente espaçadas para manuseio automatizado. Cada magazine pode ser carregado em carregadores ou descarregadores PCB, permitindo um movimento suave entre os estágios de impressão, colocação e soldagem. I.C.T PCB Revistas de Loader e Unloader melhoram a eficiência da linha de produção, reduzem erros de manuseio e fornecem uma base estável para montagem contínua de alto volume PCB.
Os racks PCB fornecem proteção robusta para placas de circuito impresso durante o manuseio e transporte. O magazine estruturado evita dobras, empenamentos ou desalinhamentos, garantindo entrega segura em cada etapa do processo SMT.
Projetados para carregadores e descarregadores, os magazines permitem a inserção e remoção rápida e segura de PCBs. Superfícies à prova de ESD e tamanhos de rack padronizados facilitam a operação suave e minimizam a fadiga do operador.
I.C.T PCB Os magazines acomodam diferentes PCB dimensões, desde placas padrão até placas extragrandes. Canais ajustáveis e design modular permitem compatibilidade com diversas linhas de produção e reconfiguração flexível para diferentes produtos.
Fabricados com aço de nível industrial e painéis de alta qualidade, os magazines proporcionam estabilidade e durabilidade a longo prazo. As estruturas reforçadas mantêm a integridade estrutural mesmo sob manuseio frequente, garantindo uma operação confiável durante todos os ciclos de produção.
| Especificação de revistas PCB::
Os magazines inline SMT PCB são projetados para o armazenamento e transporte eficiente de placas de circuito impresso (PCBs). Eles apresentam fácil operação e manutenção com travas de alavanca de ajuste rápido e uma superfície à prova de ESD.
| Item | PCB Revistas(M) | PCB Revistas(L) | PCB Revistas (LL) | PCB Revistas (XL) | PCB Revistas (XLL) |
| PCB tamanho (mm) | 330*250mm | 445*330mm | 530*390mm | 530*460mm | 610*460mm |
| Tamanho do rack (mm) | 355*320*563mm | 460*400*563mm | 535*460*570mm | 535*530*570mm | 630*530*570mm |
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| SMT Lista de equipamentos de linha
A produção SMT requer movimento PCB suave entre os processos de impressão, colocação, soldagem e inspeção. I.C.T fornece soluções completas para linhas de produção, incluindo carregadores, descarregadores e revistas PCB. A integração adequada do magazine garante que as placas sejam manuseadas de forma segura e consistente, melhorando a eficiência do fluxo de trabalho e reduzindo o tempo de inatividade da linha.
| Finalidade do nome do produto | na linha SMT |
|---|---|
| PCB Loader | Carrega automaticamente PCBs vazios na linha. |
| Impressora de pasta de solda | Imprime pasta de solda em almofadas PCB com precisão. |
| Escolha e coloque a máquina | Monta componentes em PCBs com precisão. |
| Forno de reflexão | Derrete a solda para formar juntas sólidas. |
| AOI Máquina | Inspeciona juntas de solda e defeitos de colocação. |
| SPI Máquina | Verifica a altura e a qualidade da pasta de solda. |
| Equipamento de rastreabilidade | Registra e rastreia dados de produção: Máquina de marcação a laser /Montador de etiquetas/Impressora jato de tinta |
| SMT Máquina de limpeza | Usado para limpeza de PCBs, estênceis, acessórios, bicos, etc. |
| Máquina de roteamento a laser PCB | Corte o PCBA no produto final |
| Vídeo de sucesso do cliente
Para um cliente dos EUA que produz módulos de carregamento USB para sistemas de assentos de aeronaves, a I.C.T forneceu revistas PCB como parte da solução da linha de produção SMT. Essas revistas facilitaram o transporte seguro entre impressoras, máquinas pick and place e processos de soldagem. Seu design robusto ajudou a manter a integridade da placa, garantindo uma produção confiável e consistente. Os magazines foram integrados aos carregadores e descarregadores, melhorando a eficiência operacional e minimizando erros de manuseio na montagem aeroespacial de alta precisão.
| Suporte de serviço e treinamento
O manuseio PCB confiável é essencial para manter a eficiência da linha SMT. I.C.T apoia os clientes na seleção e integração de PCB revistas de Loader e Unloader em seu fluxo de trabalho de produção. Os magazines adequadamente escolhidos melhoram o fluxo de material, reduzem o desalinhamento e garantem que as placas se movam suavemente em cada estágio automatizado. Isso ajuda as fábricas a manter a produção contínua, melhorar o rendimento e reduzir o risco de danos PCB.
| Feedback do cliente
I.C.T fornece orientação sobre a seleção, instalação e operação do magazine PCB. Os engenheiros auxiliam os clientes na integração de magazines em carregadeiras e descarregadeiras existentes, otimizando o fluxo de trabalho de manuseio. O suporte no local garante o uso adequado, reduz erros de configuração e melhora a confiabilidade da produção. Essa assistência permite que os fabricantes mantenham a operação estável da linha SMT e garantam eficiência contínua no manuseio de materiais.
| Certificações e Padrões
Cada revista PCB passa por inspeção rigorosa quanto à integridade estrutural, precisão dimensional e propriedades de manuseio seguro. Os materiais e a montagem são testados para garantir que as placas permaneçam alinhadas e protegidas durante o transporte. Certificadas de acordo com padrões internacionais de qualidade, essas revistas oferecem durabilidade a longo prazo e desempenho confiável. O controle de qualidade da I.C.T garante que cada revista suporte uma produção SMT consistente e reduz o risco de erros de manuseio ou danos à PCB.
| Sobre I.C.T Empresa e Fábrica
I.C.T é um fornecedor profissional de equipamentos de fabricação de eletrônicos com mais de 25 anos de experiência. A empresa desenvolve soluções completas abrangendo SMT, DIP, Coating, Robot, Assembly e processos relacionados. Com equipes independentes de P&D, produção e engenharia, I.C.T oferece suporte aos clientes desde o planejamento da produção, fornecimento de equipamentos, instalação, treinamento e otimização de processos. Tendo atendido mais de 1.600 clientes em 72 países, I.C.T ajuda os fabricantes de eletrônicos a manter sistemas de manuseio PCB eficientes e a alcançar um desempenho de produção confiável a longo prazo.
