| Plataforma NXTR inteligente SMT

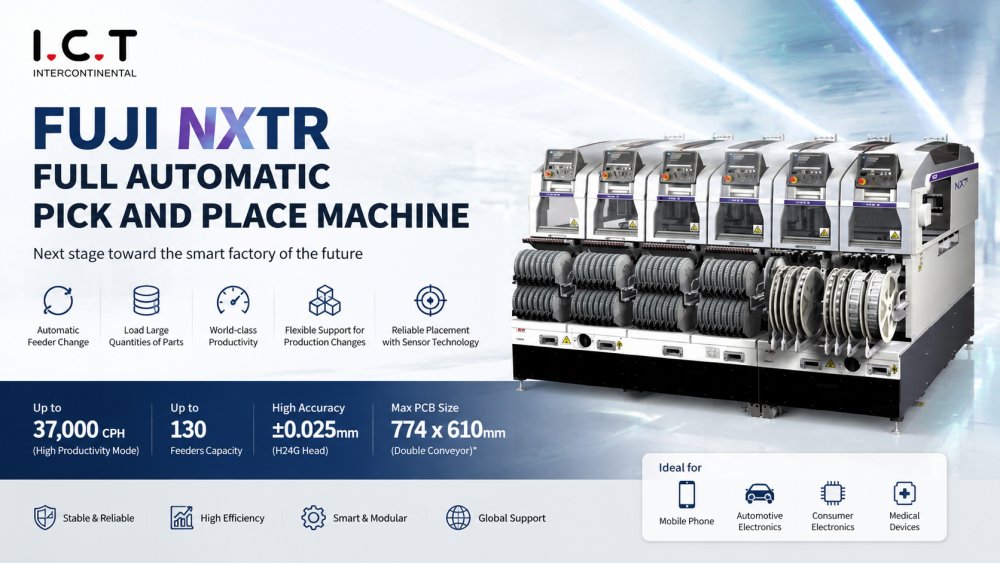

A série FUJI Pick and Place Machine NXTR é uma solução de posicionamento SMT de última geração projetada para fábricas inteligentes e produção de eletrônicos em alto volume. Possui uma estrutura modular que permite configuração flexível da linha com base nas diferentes necessidades de fabricação. Este sistema é amplamente utilizado em telefones celulares, eletrônicos de consumo, eletrônicos automotivos e montagem PCB de alta densidade.
Como uma máquina central de seleção e colocação da FUJI SMT, ela oferece posicionamento de componentes de alta velocidade e alta precisão com controle avançado baseado em sensor e gerenciamento inteligente de alimentador. Integrado a uma linha de produção SMT completa, funciona em conjunto com impressoras, sistemas SPI, fornos de refluxo e sistemas de inspeção AOI. I.C.T fornece instalação completa, treinamento e suporte técnico global para garantir uma produção estável e um rápido aumento.
| Recursos do produto
A FUJI Pick and Place Machine NXTR é construída com uma arquitetura modular que permite configuração de linha SMT flexível. Os fabricantes podem facilmente expandir ou ajustar a capacidade de produção com base na demanda do produto. Essa estrutura reduz o tempo de inatividade e melhora a escalabilidade da fábrica. Cada módulo funciona de forma independente, mas integra-se perfeitamente em toda a linha de produção SMT. Isto o torna adequado para fábricas inteligentes que exigem adaptação rápida e alta eficiência em ambientes modernos de fabricação de eletrônicos.
A máquina Pick and Place FUJI SMT usa um sistema avançado de troca automática de alimentador que reduz significativamente a intervenção manual. Permite a produção contínua, minimizando o tempo de troca entre diferentes modelos de produtos. O sistema pode lidar com até 130 alimentadores de fita, suportando ambientes de produção de alta mistura. Esse recurso melhora a produtividade e reduz a carga de trabalho do operador. Ele garante o fornecimento estável de material e ajuda a manter um desempenho de produção consistente durante longos ciclos de fabricação.
A máquina pick and place automática oferece desempenho de velocidade extremamente alta, atingindo até 37.000 cph no modo de alta produtividade. Diferentes tipos de cabeçotes, como H24G, H08M e H02F, oferecem capacidade de produção flexível para vários tamanhos de componentes. Essa capacidade de alta velocidade o torna ideal para montagem de telefones celulares e fabricação de eletrônicos em larga escala. Ele mantém a precisão estável mesmo sob operação contínua, garantindo alto rendimento com baixas taxas de defeitos.
A máquina FUJI SMT integra tecnologia de sensor avançada para monitoramento de posicionamento em tempo real. Desde a coleta do componente até a colocação, cada etapa é verificada para garantir precisão e estabilidade. O sistema suporta posicionamento de alta precisão com precisão de ±0,025 mm em modos otimizados. Isso reduz erros de posicionamento e melhora o rendimento do produto. É especialmente importante para designs PCB de alta densidade usados em smartphones modernos e dispositivos eletrônicos avançados.
O sistema NXTR suporta uma ampla variedade de tamanhos de componentes, desde chips ultrapequenos até ICs maiores e componentes de nível de placa. Diferentes configurações de cabeçote permitem uma produção otimizada para tipos de produtos mistos. Essa flexibilidade o torna adequado para fábricas EMS com trocas frequentes de produtos. Ele garante desempenho estável em diferentes requisitos de produção, mantendo alta velocidade e precisão, tornando-o uma solução sólida para ambientes de fabricação dinâmicos.
| Especificação
Especificações básicas | |
PCB tamanho (LXW) | 48 x 48 mm a 774 x 610 mm (transportador duplo)* |
Capacidade do alimentador | Até 130 (fita de 8 mm) |
Precisão de colocação | H24G: +/-0,025 mm (modo padrão) / +/-0,038 mm (modo prioridade de produtividade, em desenvolvimento) (3sigma) cpk≥1,00 |
Dimensões da máquina | C: 1280 mm, L: 2656 mm, A: 1556 mm |
Colocando cabeças | |||||
H24G | H08M | H02F | H01 | DE | |
Quantidade de bicos | 24 | 8 | 2 | 1 | 1 |
Taxa de transferência (cph) | 37.000 cph (modo de prioridade de produtividade, em desenvolvimento) | 13000 | 7300 | 4200 | 3000 |
Tamanho da peça (mm) | 03015 mm a 5 x 5 | 0603 (0201')a45 x 45 | 1608 (0603')a 74 x 74 (32 x 180) | 1608 (0603')a 74 x 74 (32 x 180) | |
Verificação de presença de peça | ○ | ○ (H08MQ) | ○ | x | |
Fornecimento de peças Fita | ○ | ○ | ○ | ○ | |
Grudar | x | ○ | ○ | ○ | |
Bandeja | x | ○ | ○ | ○ | |
DynaHead(DX) | ||||
Quantidade de bicos | 12 | 4 | 1 | |
Taxa de transferência (cph) | 27.000 | 12000 | 5800 | |
Tamanho da peça (mm) | 0402 (01005') a 12,5 mm na diagonal e Y é 7,5 mm ou menos | 1608 (0603')a 15 x 15 | 1608 (0603')a 74 x 74 (32 x 100) | |
Precisão de colocação | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Verificação de presença de peça | o | x | o | |
Fornecimento de peças | Fita | o | o | o |
Grudar | x | o | o | |
Bandeja | x | o | o | |
*Entre em contato com I.C.T para condições operacionais específicas e especificações detalhadas.
| SMT Lista de equipamentos de linha
Nossa linha de montagem SMT possui equipamentos avançados para uma montagem PCB eficiente e precisa. A linha SMT totalmente automatizada inclui um carregador, uma impressora automática para aplicação precisa de pasta de solda, uma máquina pick-and-place para colocação precisa de componentes, um forno de refluxo para soldagem confiável e um sistema AOI para inspeção completa de defeitos. Esta linha de produção PCBA de alta qualidade garante operação suave, alta confiabilidade e montagem SMT de baixo custo, atendendo a diversos requisitos da indústria.
A FUJI Pick and Place Machine faz parte de um ecossistema de produção SMT completo. Funciona perfeitamente com impressoras de pasta de solda, sistemas de inspeção SPI, fornos de refluxo, máquinas de inspeção AOI e equipamentos de manuseio PCB. Essa integração garante um processo de produção totalmente automatizado, desde o carregamento do PCB até a inspeção final. I.C.T fornece soluções SMT prontas para uso que ajudam as fábricas a construir linhas de produção eficientes, estáveis e inteligentes para a fabricação global de eletrônicos.
| Vídeo de sucesso do cliente
I.C.T entregou com sucesso um projeto completo de instalação e treinamento de linha de produção SMT na Argélia para fabricação de telefones celulares. O sistema inclui carregador SMT, impressora de estêncil I.C.T-4034, sistema SPI, solução FUJI Pick and Place Machine, forno de refluxo Lyra 733, sistema de inspeção AOI e equipamento de manuseio PCB.
Durante um mês de suporte no local, nossos engenheiros concluíram a instalação, depuração e treinamento do operador. A máquina Pick and Place FUJI SMT desempenhou um papel fundamental na obtenção de uma produção estável em alta velocidade com precisão consistente. O cliente iniciou com sucesso a produção em massa e forneceu feedback positivo sobre a estabilidade do equipamento e suporte técnico I.C.T.
| Suporte de serviço e treinamento
I.C.T fornece suporte técnico global completo para linhas de produção SMT, incluindo instalação, programação, depuração e treinamento de operadores. Nossos engenheiros oferecem suporte aos clientes no local e on-line, garantindo o rápido início da produção e operação estável. O treinamento abrange operação de máquinas, manutenção e otimização da produção. Isso ajuda os clientes a dominar rapidamente a máquina FUJI Pick and Place e a obter uma fabricação SMT eficiente com tempo de inatividade reduzido e maior produtividade.
| Elogios do cliente
Os clientes reconhecem altamente o desempenho da máquina Pick and Place FUJI por sua estabilidade e capacidade de produção em alta velocidade. Eles apreciam a instalação profissional e o treinamento fornecido pelos engenheiros I.C.T. O sistema de alimentação inteligente e o controle preciso do posicionamento são frequentemente destacados como principais vantagens. Os clientes também valorizam nosso serviço de resposta rápida, embalagem segura e suporte de remessa global confiável, que garantem a execução tranquila do projeto, desde a entrega até a produção.
| Nossa Certificação
O equipamento I.C.T está em conformidade com padrões globais, incluindo CE, RoHS, ISO9001 e diversas tecnologias patenteadas. Essas certificações garantem segurança, confiabilidade e desempenho estável em ambientes industriais. Cada sistema Pick and Place Machine FUJI SMT é rigorosamente testado antes da entrega. Nosso processo de controle de qualidade garante desempenho consistente e confiabilidade de longo prazo para aplicações de fabricação SMT globais.
| Sobre I.C.T e fábrica
I.C.T é um fornecedor líder de soluções SMT com mais de 20 anos de experiência em equipamentos de fabricação de eletrônicos. Atendemos mais de 1.700 clientes em mais de 80 países em todo o mundo. Nossa empresa integra P&D, produção, vendas e serviço técnico para fornecer soluções completas de fábrica SMT. Com forte capacidade de engenharia e rigoroso controle de qualidade, ajudamos os clientes a construir fábricas SMT eficientes, inteligentes e escalonáveis desde o início até a produção em massa.
