SMT PCB Loader / Descarregador
I.C.T
| Quantidade: | |
|---|---|

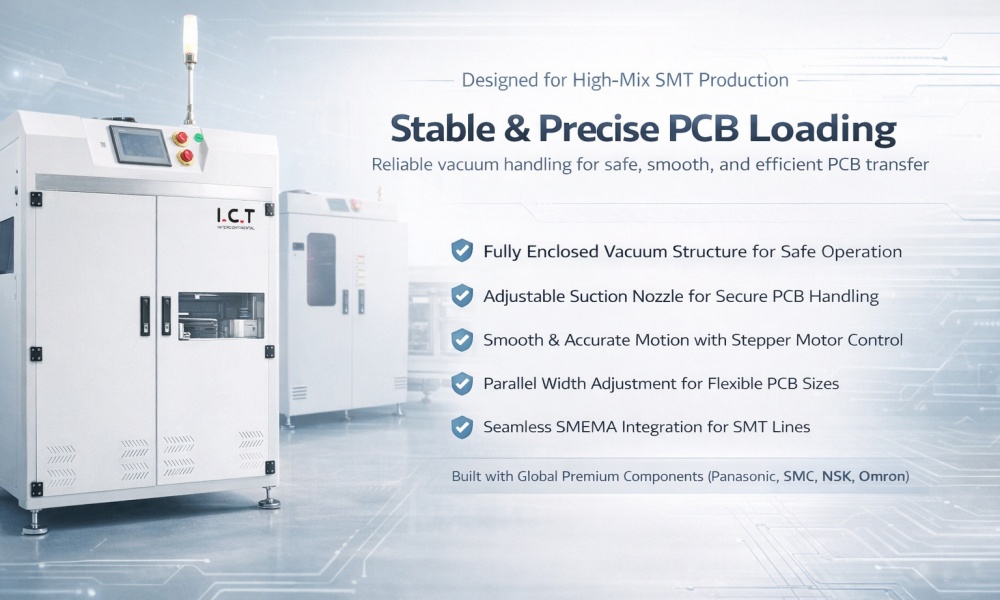

| Tipo de vácuo puro PCB Loader
O tipo Bare Vacuum PCB Loader foi projetado para uso em linhas de produção automatizadas SMT, oferecendo carregamento PCB preciso e eficiente. Possui potência de sucção ajustável, garantindo manuseio seguro para uma variedade de tipos de PCB, enquanto sua operação em alta velocidade reduz o tempo de inatividade e aumenta a eficiência da produção. Esta carregadeira integra-se perfeitamente com outros equipamentos através de sua interface SMEMA, tornando-a uma excelente escolha para linhas de produção automatizadas. Seu design personalizável o torna adaptável a diversos ambientes de produção, garantindo um ajuste perfeito para sua configuração de fabricação.
| Tecnologia avançada de vácuo e fixação
O tipo Bare Vacuum PCB Loader garante que PCBs sejam transportados com segurança através da linha de produção sem risco de danos. Utilizando tecnologia de controle de vácuo de alta precisão, garante um manuseio suave e estável, o que é crucial para manter a qualidade consistente do produto durante todo o processo de produção.
Projetado para versatilidade, o carregador PCB ajusta automaticamente sua força de sucção de acordo com o tamanho e espessura de cada PCB. Este ajuste dinâmico de sucção garante que a carregadeira possa lidar com uma ampla variedade de tipos de placas com facilidade, permitindo atender às demandas de ambientes de produção de alto volume e alta mistura.
As capacidades de alta velocidade da carregadeira permitem tempos de transferência rápidos, reduzindo o ciclo geral de produção. Isto contribui para uma maior eficiência da linha e minimiza o tempo de inatividade, garantindo que o processo de produção funcione sem problemas e com capacidade máxima ao longo do dia.
O tipo Bare Vacuum PCB Loader é equipado com interfaces de comunicação SMEMA, permitindo integração perfeita com outros equipamentos SMT como máquinas pick-and-place, fornos de refluxo e sistemas AOI. Esta integração garante que toda a linha de produção funcione em harmonia, aumentando a eficiência e reduzindo a necessidade de intervenção manual.
A altura de transporte da carregadeira pode ser personalizada para se adequar a diferentes ambientes de produção, tornando-a uma escolha versátil para fábricas com espaço limitado ou necessidades de configuração específicas. Essa capacidade de ajuste garante que a carregadeira se integre perfeitamente à sua linha SMT existente, independentemente do layout do piso.
| Especificação
| Vácuo translacional de item | Loader | Vácuo e revista Loader | ||
|---|---|---|---|---|
| Modelo | VL330 | VL460 | VL1200 | VM330 |
| Dimensão (mm) | 600×1002×1300 | 800×1270×1300 | 1450×1200×1300 | 650×1050×1300 |
| PCB Tamanho (mm) | 50×50~450×330 | 50×50~530×460 | 50 × 50 ~ 1200 × 350 (personalizável) | 50×50~450×330 |
| PCB Capacidade | 400 unidades (0,6 mm de espessura) | 400 unidades (0,6 mm de espessura) | 100 unidades (0,6 mm de espessura) | 400 unidades (0,6 mm de espessura) |
| Tempo de ciclo | Aprox. 12 segundos ou especifique | Aprox. 12 segundos ou especifique | Aprox. 15 segundos ou especifique | Aprox. 12 segundos ou especifique |
| Sistema de controle | Plc | Plc | Plc | Plc |
| Poder | Máx. 150 VA | Máx. 150 VA | Máx. 150 VA | Máx. 150 VA |
| Suprimento de ar | 4–6 bar, 10 L/min | 4–6 bar, 10 L/min | 4–6 bar, 10 L/min | 4–6 bar, 10 L/min |
| Altura de transporte | 900 ± 20 mm (personalizável) | 900 ± 20 mm (personalizável) | 900 ± 20 mm (personalizável) | 900 ± 20 mm (personalizável) |
| PCB direção | Da esquerda para a direita ou da direita para a esquerda | Da esquerda para a direita ou da direita para a esquerda | Da esquerda para a direita ou da direita para a esquerda | Da esquerda para a direita ou da direita para a esquerda |
| Comunicação | SMEMA (entrada e saída) | SMEMA (entrada e saída) | SMEMA (entrada e saída) | SMEMA (entrada e saída) |
| Fonte de energia | Monofásico CA 220 V 50/60 Hz (Opção: 110 V–380 V) | Monofásico CA 220 V 50/60 Hz (Opção: 110 V–380 V) | Monofásico CA 220 V 50/60 Hz (Opção: 110 V–380 V) | Monofásico CA 220 V 50/60 Hz (Opção: 110 V–380 V) |
| Peso | 130kg | 150kg | 380kg | 120kg |
| Opção | Ajuste automático de largura | Ajuste automático de largura | Ajuste automático de largura | Ajuste automático de largura |
| Equipamento SMT relacionado
Para construir uma linha de produção completa SMT pronta para uso, I.C.T oferece uma gama completa de máquinas compatíveis. Nossas soluções incluem impressoras automáticas, , máquinas pick-and-place de alta velocidade, , fornos de refluxo, , sistemas , transportadores, despanelizadores e máquinas de descarga . Todos os equipamentos são projetados para funcionarem juntos sem problemas, ajudando os clientes a criar layouts eficientes e que economizam espaço, como linhas em forma de U que se adaptam a pisos de fábrica apertados, mantendo ao mesmo tempo um alto rendimento.
| Projeto de cliente bem-sucedido na Arábia Saudita
Em setembro de 2025, engenheiros I.C.T viajaram para a Arábia Saudita para ajudar um cliente na instalação e no treinamento.
O cliente, um fabricante de iluminação doméstica LED, precisava de uma linha de produção SMT totalmente automatizada. Fornecemos uma solução com 13 máquinas, com comprimento total de aproximadamente 29 metros. Porém, o espaço disponível tinha apenas 21 metros de comprimento e 5 metros de largura. Após consulta, projetamos a linha de produção em formato de U, com 16 metros de comprimento e 2,7 metros de largura. Após 2 dias de instalação e 6 dias de treinamento e suporte técnico, o sistema foi entregue com sucesso ao cliente.
| Serviço Profissional e Treinamento
I.C.T oferece suporte abrangente para garantir o bom funcionamento de sua linha de produção SMT. Nossos serviços incluem instalação e depuração de equipamentos, bem como amplo treinamento em operação e manutenção de máquinas. Oferecemos suporte técnico remoto 24 horas por dia, 7 dias por semana, para resolver qualquer problema rapidamente. Além disso, serviços regulares de manutenção estão disponíveis para manter seu equipamento funcionando com desempenho máximo, minimizando o tempo de inatividade e prolongando a vida útil de suas máquinas.
| O que nossos clientes dizem
'Os equipamentos e serviços do I.C.T são de primeira linha. O processo de instalação e treinamento foi eficiente e a equipe de suporte técnico é sempre ágil. Nossa eficiência de produção melhorou significativamente desde a instalação do tipo de vácuo nu PCB Loader.' — LED Fabricante de iluminação, Arábia Saudita
'A precisão da carregadeira e a facilidade de integração com nossa linha existente fizeram dela a escolha certa para nossas necessidades. Ela teve um desempenho confiável em nosso ambiente de produção de alto volume.' — Fabricante de produtos eletrônicos de consumo
| Certificações de Qualidade
Os produtos da I.C.T são reconhecidos e certificados internacionalmente para atender a altos padrões, incluindo:
Certificação CE
Gestão da Qualidade ISO 9001
Conformidade com RoHS
Certificação UL
Estas certificações garantem a mais alta qualidade, dando-lhe confiança no desempenho e segurança dos nossos equipamentos.
| Sobre I.C.T – Seu parceiro confiável SMT
I.C.T é um fabricante líder de equipamentos SMT, fornecendo soluções abrangentes para fabricação de eletrônicos. Nossa linha de produtos inclui máquinas pick-and-place, fornos de refluxo, impressoras automatizadas e carregadores PCB. Com uma forte equipe de P&D e instalações de fabricação de última geração, estamos comprometidos em produzir equipamentos confiáveis e de alto desempenho. Nossos produtos são projetados com a tecnologia mais recente e contam com suporte global para garantir que sua linha de produção opere sem problemas, independentemente da localização.
