O forno de refluxo Lyra LED aumenta a qualidade da montagem LED.
um. Controle preciso com estabilidade de 99,99%.
b. Zonas eficientes para aquecimento uniforme.
c. Velocidade estável ±2 mm/min exata.
d. Mudança simples de idioma do Windows.
e. Mudanças rápidas na inclinação do resfriamento.
f. Recursos de segurança multicamadas.
g. Manutenção fácil sem ferramentas.
I.C.T
| Quantidade: | |
|---|---|
| Forno de solda por refluxo PCB de última geração

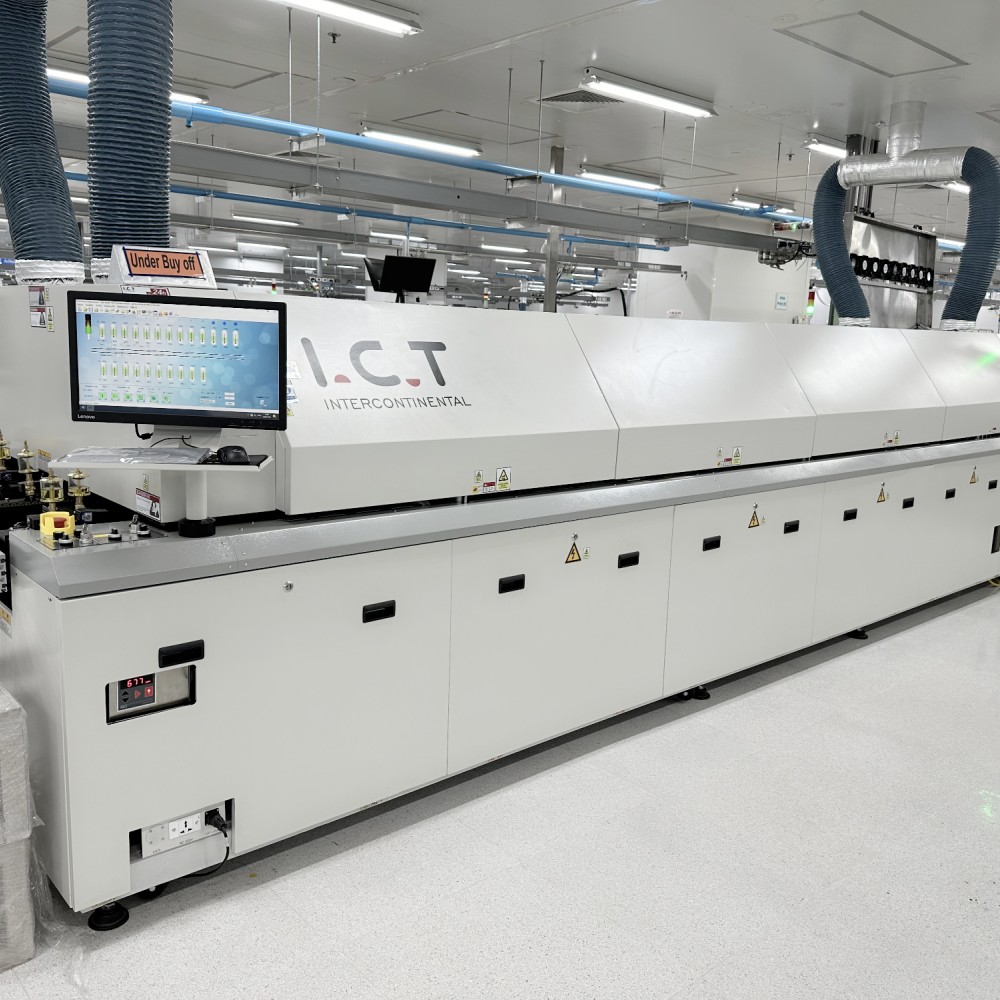

A série Lyra é um forno de refluxo LED premium para linhas modernas. O novo design melhora a precisão do aquecimento e do controle. O Siemens PLC mantém a temperatura estável acima de 99,99%. Os módulos superiores criam zonas uniformes. A interface do Windows alterna entre chinês e inglês. Operações seguras com senhas. Ele registra dados, verifica curvas e detecta falhas. A simulação auxilia no planejamento. A visualização dinâmica do quadro monitora o fluxo. O resfriamento se ajusta rapidamente às encostas. Camadas extras de proteção garantem segurança. Atende às regras CE, CCC, UL. Motores invertidos para solda por refluxo sem chumbo no forno. Não é necessário gás, os elevadores motorizados cobrem com segurança. Peças importadas reduzem a necessidade de reparos. A opção de fluxo mantém o interior limpo. Os loops de velocidade mantêm a precisão. O resfriamento externo adiciona opções. Este LED Forno de refluxo lida bem com diversos processos.
| Recurso
O forno de refluxo LED emparelha o PC com o PLC da Siemens para uma fixação firme. A estabilidade excede 99,99% sempre. Isso evita falhas de solda em LEDs. O sistema registra execuções e verifica curvas. Os testes virtuais prevêem resultados. Alertas de falha corrigem problemas rapidamente. Processar arquivos salvos automaticamente. O caminho do tabuleiro mostra ao vivo. A troca de idioma facilita o uso. As senhas bloqueiam alterações. O monitoramento funciona em tempo integral. O diagnóstico é integrado. Isso atende a necessidades complexas de LED. Os resultados são repetidos de forma confiável. Sem chumbo funciona perfeitamente. Menos desperdício com erros. Alto rendimento confia nisso. A solda de refluxo no forno permanece exata.
Sistema de aquecimento eficiente
Módulos premium nas zonas de espaço do forno de refluxo LED são melhores. A uniformidade permanece alta em todas as execuções. O design suporta muitos tipos sem chumbo. Os motores inversores ajustam o fluxo de ar. Atende a diversas necessidades tecnológicas. A divisão de dentro para fora aumenta a vida útil. Poucas vedações eliminam vazamentos. O nitrogênio é reciclado nas extremidades. Reduz o uso e o oxigênio. Zonas completas recebem proteção. O condensador ajuda no fluxo. Atende às regras do IPC. Economia de energia durante o uso. O corpo selado mantém as configurações por anos. Isso torna a solda por refluxo no forno eficiente. As placas LED aquecem uniformemente.

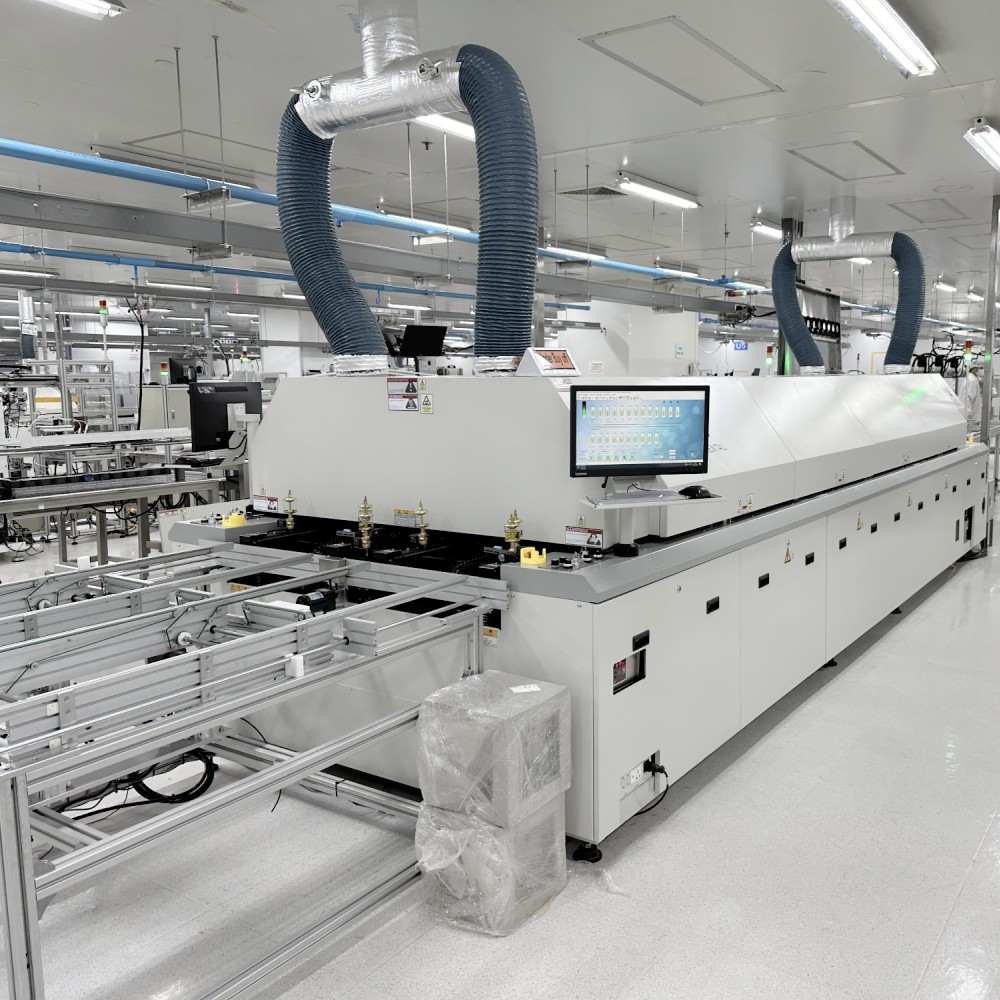

O controle de loop no forno de refluxo LED bloqueia a velocidade em ± 2 mm/min. As pranchas se movem sem tremores. A barra central e os trilhos duplos ajudam. A refrigeração da água do lado de fora é um complemento. Nenhuma configuração de gás simplifica. O motor abre a tampa com haste. As partes superiores garantem um funcionamento suave. Baixos custos de correção. Não há ferramentas para serviço. Alertas para cuidados. Modo de economia de energia. Tela de transporte ao vivo. Lida com turnos longos. Adapta-se aos tamanhos das placas. Aumenta a velocidade da linha. Solda de refluxo estável no forno para LED.
| SMT Especificação do forno de refluxo
Modelo | L8 | L10 |
Dimensão (C*L*A)mm | 5000x1300x1530 | 5800x1300x1530 |
Peso | Aprox. 2100kg | Aprox. 2.315 kg |
Número de zonas de aquecimento | Acima8/Inferior8 | Acima10/Inferior10 |
Comprimento das zonas de aquecimento | 3110 mm | 3892 mm |
Ajuste da largura do trilho | Ajuste manual (Opção: Automático) | |
Volume de escape | 10M3/min*2 Exaustores | |
Sistema de controle | CLP+Computador | |
Método de controle de temperatura | PID + SSR | |
Agente de Transmissão | Corrente + Malha | |
Fornecimento elétrico necessário | Sistema de 5 fios 3P, N, PE 380 VCA ± 5%, 50 Hz. Outras tensões sob consulta | |
Potência para aquecimento | 64 kW | 80 kW |
Consumo de energia | 10KW | 12KW |
Tempo de aquecimento | Aproximadamente 25 minutos | |
Temperatura. Faixa de configuração | Temperatura ambiente-- 300°C | |
Transportador SMT altura | 900+/-20mm | |
Transportador SMT Faixa de velocidade | 300 ~ 2.000 mm/mi | |
Lado do trilho fixo | Frente Fixa (Opção: Traseira Fixa) | |
Método de resfriamento | Motor de ar forçado e ventilador (padrão) | |
| SMT Lista de equipamentos de linha

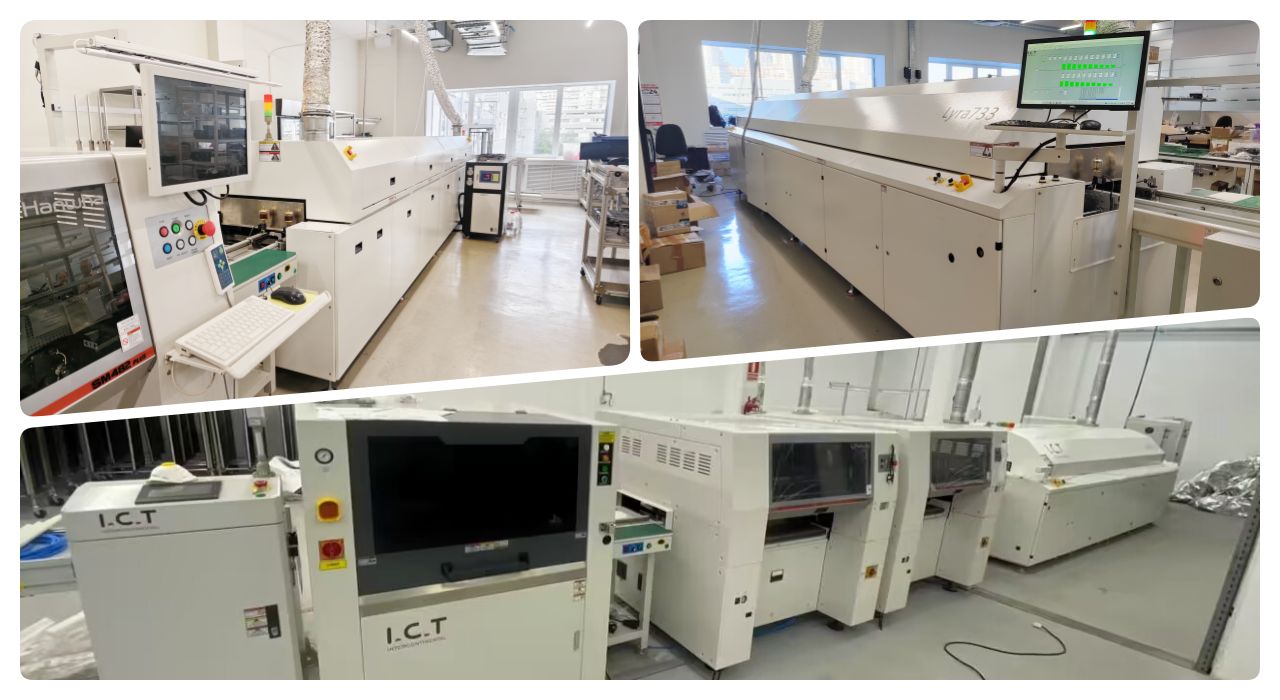

Nossa linha de produção PCBA de alta qualidade apresenta equipamentos avançados para montagem PCB eficiente e precisa. A linha SMT totalmente automatizada inclui um carregador, uma impressora automática para aplicação precisa de pasta de solda, uma máquina pick-and-place para colocação precisa de componentes, um forno de refluxo para soldagem confiável e um sistema AOI para inspeção completa de defeitos. Esta linha de produção PCBA de alta qualidade garante operação suave, alta confiabilidade e montagem SMT de baixo custo, atendendo a diversos requisitos da indústria.
| Vídeo de sucesso do cliente
O cliente do Uzbequistão veio à fábrica I.C.T para verificação de linha SMT. Eles viram o forno L10 como o nosso forno de refluxo LED em desempenho. A lista contava com montador DECAN S1, impressora 5151, AOI AI-5146, carregador, transportador de correia, misturador de pasta, câmara fria. A soldagem permaneceu uniforme nas placas. Todos correram sem parar. Nossa equipe orientou bem a configuração. Eles gostaram de ferramentas I.C.T fortes SMT. Visite a confiança do negócio selado. A solda por refluxo no forno proporcionou juntas estáveis.
| Treinamento e suporte profissional

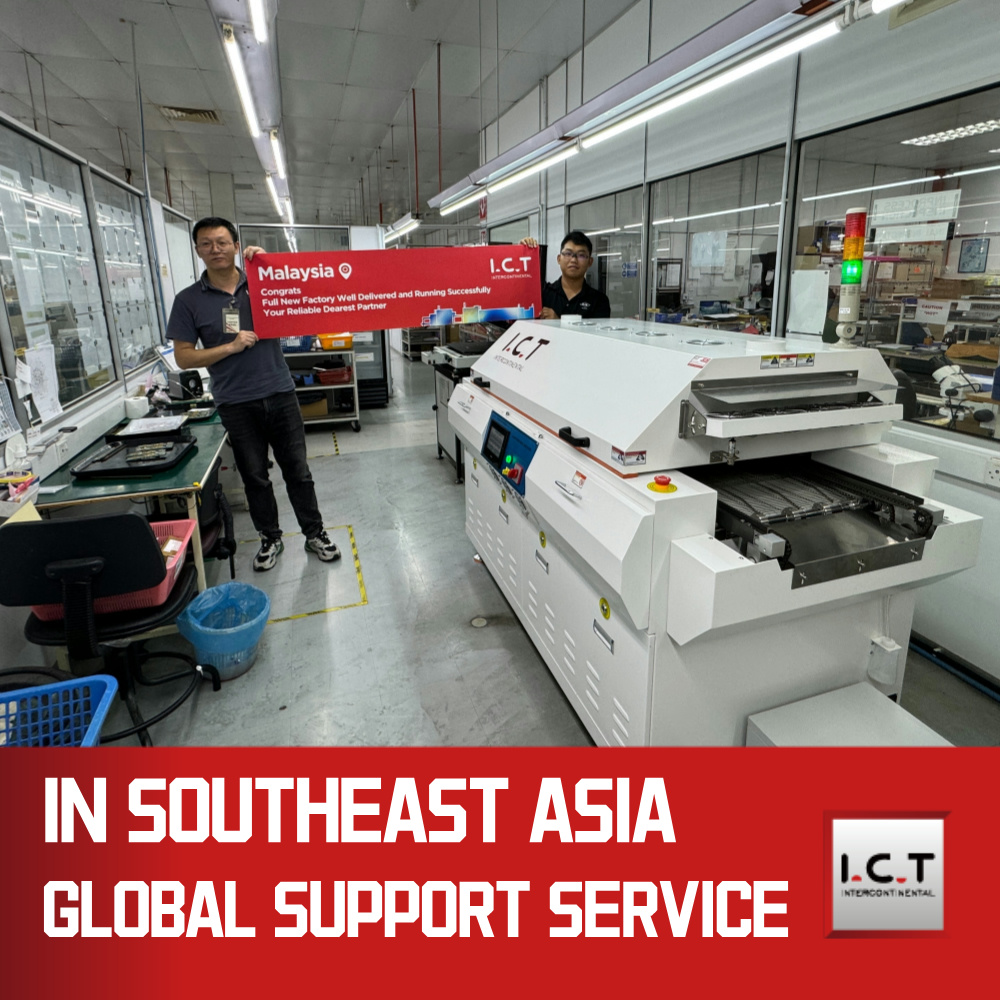

I.C.T fornece ajuda completa para LED Forno de refluxo. Configure, conserte e treine no local. Respostas rápidas para problemas. Ajuste os processos conforme necessário. A ajuda remota resolve rapidamente. As peças serão enviadas em breve. Equipes globais prontas. Isso se encaixa perfeitamente na solda de refluxo no forno. Não há preocupações com tempo de inatividade.
| Elogios do cliente
Os engenheiros resolvem os problemas rapidamente, dizem os clientes. LED O forno de refluxo funciona de forma confiável diariamente. A embalagem mantém-se segura em trânsito. As respostas vêm rapidamente. Dicas no local ajudam muito. A qualidade se mantém a longo prazo. A confiança fica forte.
| Nossa Certificação
LED O forno de refluxo possui marcas CE, RoHS, ISO9001. As patentes cobrem as ideias principais. CCC, UL também foram aprovados. Segurança e verde comprovados. Os testes verificam cada máquina.
| Sobre I.C.T e nossa fábrica
I.C.T executa pesquisa e desenvolvimento próprios e fabrica em um local de 12.000 m². 89 pessoas, 20 engenheiros. Ascensão rápida desde 2012. Ajude mais de 1.600 pessoas em 72 países. Verificações rigorosas de qualidade. O sistema completo gerencia a saída. Cobre as linhas do forno de refluxo LED.
