Σ-F8S
Yamaha
| Quantidade: | |
|---|---|

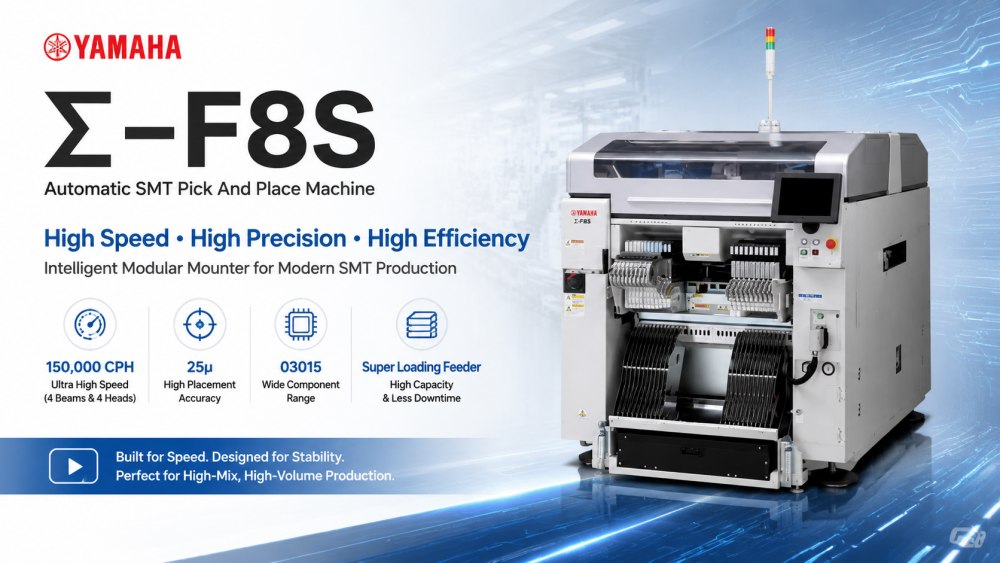

O Yamaha Σ-F8S foi desenvolvido para a fabricação de eletrônicos modernos que exigem velocidade, precisão e estabilidade ao mesmo tempo. É um sistema modular SMT de seleção e colocação projetado para lidar com montagens PCB de alta densidade com desempenho consistente. A máquina foi projetada para suportar ambientes de produção de alto mix, mantendo ao mesmo tempo um alto rendimento.
Com controle de movimento avançado e arquitetura de alimentador otimizada, o Σ-F8S pode suportar layouts de componentes complexos e troca rápida de produção. É amplamente utilizado em eletrônicos de consumo, placas de controle automotivo, produção de LED e eletrônica industrial. O sistema ajuda os fabricantes a reduzir gargalos de produção e melhorar a eficiência geral da fábrica.
O Σ-F8S foi projetado para oferecer velocidade de posicionamento extremamente rápida, mantendo uma precisão estável. Sua estrutura multifeixe e sistema de controle de movimento otimizado garantem uma operação suave mesmo sob produção de alta carga. Isso permite que os fabricantes aumentem significativamente a produção sem sacrificar a qualidade, especialmente em ambientes de alto volume SMT.
A máquina usa um sistema de cabeça rotativa de acionamento direto para melhorar a velocidade de resposta e a precisão do posicionamento. Isso reduz a perda mecânica e aumenta a estabilidade a longo prazo. Ele também minimiza a vibração durante a operação, garantindo precisão consistente ao manusear componentes pequenos e sensíveis, como chips 0201 e CIs de passo fino.
Σ-F8S integra um sistema de alimentação inteligente que suporta fornecimento de componentes de alta capacidade. Reduz a intervenção manual e melhora a capacidade de produção contínua. O sistema foi projetado para minimizar o tempo de inatividade do alimentador, permitindo trocas de material mais suaves e melhor planejamento de produção para fabricação de alta mistura.
A estrutura da máquina é otimizada para operação contínua. Mesmo durante longos ciclos de produção, mantém precisão de posicionamento e repetibilidade estáveis. Isso o torna adequado para fábricas que exigem produção em massa 24 horas por dia, 7 dias por semana, com interrupção mínima e produção de qualidade consistente.
A cabeça rotativa de acionamento direto 'solução de 1 cabeça' produz alta precisão em altas velocidades.
A velocidade mais rápida da sua classe! Produz 150.000 CPH com 4 vigas e 4 cabeçotes.
Tempo de inatividade de manutenção significativamente reduzido com estoques de bicos intercambiáveis e motores de acionamento linear.
O alimentador superloading inova totalmente o fornecimento de componentes, eliminando o tempo de inatividade para reabastecimento do alimentador.
| Especificação
| 项目 | 规格参数 |
|---|---|
| Modelo | Sigma Σ-F8S |
| Aplicável PCB (faixa única) | L330 × W250mm a L50 × W50mm (Opção: L381 × W510mm a L50 × W50mm) |
| Aplicável PCB (via dupla) | L330 × L250mm a L50 × L50mm |
| Cabeça/Componentes Aplicáveis (Cabeçote de alta velocidade) | 0201 CHIP para 4,3 × 3,4 mm, Altura 2,0 mm ou menos |
| Cabeça/Componentes Aplicáveis (Cabeça multifuncional) | 03015 CHIP para quadrado de 33 mm, altura 12,7 mm ou menos |
| Capacidade de montagem | Cabeçote de alta velocidade × 4 especificações: 150.000 CPH (pista dupla) 136.000 CPH (pista única) Cabeçote de alta velocidade: 0201/03015: ±25μm (3σ) (140.000 CPH)0402/0603: ±36μm (3σ) (150.000 CPH) |
| Número de tipos de componentes | Máx. 80 tipos (conversão para alimentador de fita de 8mm) |
| Fonte de energia | CA trifásica 200 V ±10% 50/60 Hz |
| Fonte de abastecimento de ar | 0,45 a 0,69 MPa (4,6 a 7 kgf/cm²) |
| Dimensão Externa | C1.280 × L2.240 × A1.450 mm (excluindo projeções) |
| Peso | Aprox. 1.940kg |
| SMT Lista de equipamentos de linha
I.C.T fornece soluções completas de fábrica SMT, incluindo planejamento de linha, design de layout, instalação, depuração e treinamento de operadores. Isso ajuda os clientes a construir um sistema de produção estável, escalável e altamente automatizado, adequado às necessidades globais de fabricação de eletrônicos.
| Vídeo de sucesso do cliente
I.C.T entregou com sucesso uma linha de produção completa de SMT para um cliente no Cazaquistão para fabricação de fontes de alimentação. A linha de produção incluía carregador SMT, impressora automática de pasta de solda, máquina de colocação SMT, forno de refluxo, sistema de transporte SMT e equipamento de inspeção offline AOI.
Nossos engenheiros Andy e Billy foram enviados à fábrica do cliente para instalação e treinamento. Eles apoiaram a configuração da máquina, a calibração do processo e a orientação do operador para garantir um início de produção tranquilo. Após o comissionamento, o cliente alcançou com sucesso uma produção em massa estável e confirmou um desempenho confiável em toda a linha SMT.
| Suporte de serviço e treinamento
I.C.T fornece suporte completo para linhas de produção SMT incluindo instalação, assistência de programação, treinamento de operadores e orientação técnica remota. Nossa equipe de engenharia oferece suporte aos clientes durante o aumento da produção e os estágios de operação contínua.
Também fornecemos SMT otimização de processos, planejamento de layout de fábrica e consultoria de melhoria de eficiência. O treinamento foi desenvolvido para ajudar os operadores a compreender rapidamente a operação, a manutenção e a solução de problemas da máquina, garantindo uma capacidade de produção estável a longo prazo.
| Feedback do cliente
Os clientes reconhecem consistentemente a estabilidade e eficiência dos sistemas Yamaha SMT integrados por I.C.T. Eles destacam suporte de instalação tranquilo, orientação técnica clara e resposta rápida dos engenheiros durante a configuração da produção.
Os clientes também apreciam embalagens seguras, desempenho estável da máquina e confiabilidade operacional a longo prazo. A combinação de equipamentos avançados e serviços profissionais cria uma forte confiança e cooperação de longo prazo em todo o mundo.
| Certificações e Padrões
Todas as soluções SMT fornecidas por I.C.T atendem aos padrões internacionais de fabricação. Nossos sistemas são certificados pela CE, RoHS, ISO9001 e diversas patentes industriais.
Essas certificações garantem qualidade estável da máquina, operação segura e conformidade com os requisitos globais de fabricação de eletrônicos, apoiando clientes em diferentes mercados em todo o mundo.
| Sobre I.C.T Empresa e Fábrica
I.C.T é um fornecedor profissional de soluções de fábrica SMT com fortes capacidades em pesquisa e desenvolvimento, fabricação e serviço técnico global. Apoiamos clientes em mais de 80 países em diferentes indústrias eletrônicas.
Nossa fábrica segue rígidos padrões de inspeção de qualidade, desde a origem dos componentes até o teste final da máquina. Com crescimento e inovação contínuos, atendemos mais de 1.700 clientes globais, ajudando-os a construir linhas de produção SMT eficientes, estáveis e inteligentes para a fabricação de eletrônicos modernos.
