TOTALMENTE SMT Solução para LED Fabricação de lentes

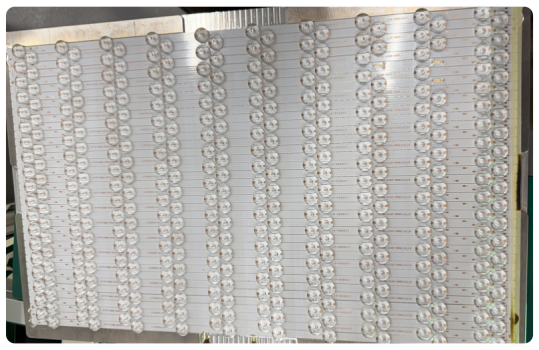

LED lente PCBA Aplicativos

LED Os componentes da lente são elementos ópticos críticos amplamente usados ​​nos sistemas de iluminação modernos LED. Em 2025, os aplicativos de lente LED estão crescendo em vários setores devido a avanços em tecnologias de design óptico, miniaturização e iluminação inteligentes.

Principais áreas de aplicação:

• Iluminação geral: LED lente com distribuição de batwing reduz o brilho; Lentes Smart Dimmable suportam o controle da IoT.

• Iluminação automotiva: As lentes de grau automotivo suportam temperaturas extremas (-40 ° C a 125 ° C) e suportam sistemas de feixe de direção adaptável (ADB).

• Exibição da luz de fundo: lentes ultrafinas de guia de luz (<1,5 mm) aumentam os efeitos de HDR em TVs e tablets Mini LED}.

• Iluminação médica e agrícola: lentes azuis de 450nm usadas em endoscopia; As lentes vermelhas de 660nm melhoram o PPFD da planta a 300μmol/m²/s.

• Inspeção industrial: lentes coaxiais (paralelismo de ± 1 °) aumentam a visão da máquina para o controle de qualidade automatizada.

Essas lentes geralmente requerem processos de produção de precisão PCBA para atender a padrões estritos de precisão, durabilidade e uniformidade da luz.

Entre em contato conosco para LED lente PCBA soluções >>>

Casos de entrega de sucesso global em LED lente SMT Produção

I.C.T entregou com sucesso linhas de produção LED SMT para vários clientes globais, demonstrando nossa capacidade de entrega global e excelência em engenharia.

Tajiquistão - junho de 2024

• Em junho de 2024, I.C.T entreguei e encomendou com sucesso uma linha de produção completa SMT para o conjunto da lente LED no Tajiquistão, apoiando a fabricação de produtos de iluminação DOB ​​LED. Nossa equipe de engenharia lidou com a instalação completa, a calibração no local e o treinamento prático para os operadores e a equipe técnica do cliente, garantindo a produção em massa imediata e o desempenho confiável.

Polônia - novembro de 2023

• Em novembro de 2023, uma lente LED completa SMT foi implementada em um site de clientes na Polônia, servindo o mercado europeu de iluminação LED. Essa linha foi usada para fabricar luzes de painel DOB LED com requisitos rígidos de alinhamento óptico. Novamente, os engenheiros de I.C.T forneceram suporte de ponta a ponta-da configuração do equipamento ao treinamento abrangente de produção-reforçando nosso papel como parceiro técnico confiável.

Obtenha sua linha de produção personalizada LED agora >>

I.C.T Solução completa do equipamento para LED Produção de lentes

A produção real de LED Painel Light Products como exemplo: o tamanho máximo do produto é 510mm * 330mm; De acordo com as informações do produto e os requisitos reais do processo, o cliente configura a linha do programa a seguir, levando em consideração as dificuldades no processo de produção e na eficiência.

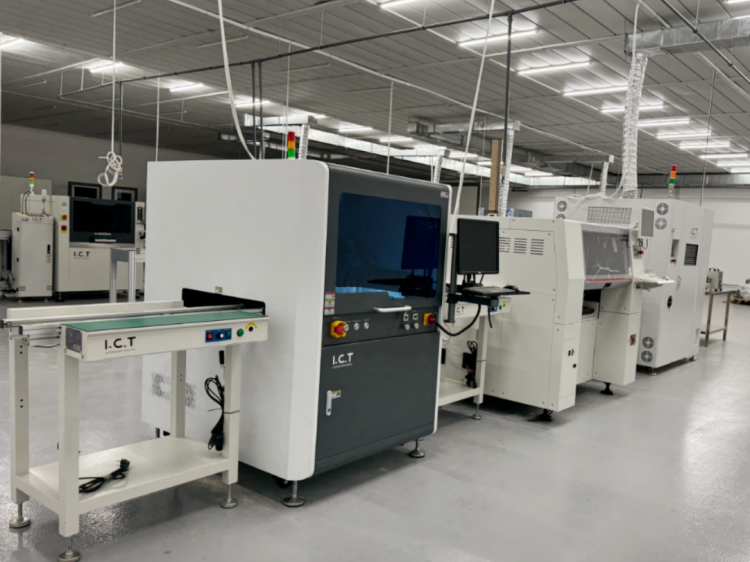

Fluxo do processo de montagem da lente: PCBA Spot UV adesivo → Montagem da lente → Cura adesiva UV

• PCB transfer ---------- ---------- Entrada via PCB transportador

• Dispensação de cola UV ------ ------ I.C.T dispensador de alta precisão

• PCB transferência ---------- ---------- Buffer pós-dispensador

• Colocação de lentes -------- ------- Montagem de chip multifuncional com alimentadores de lentes e bicos personalizados

• PCB transferência ---------- ---------- entre os estágios do processo

• Cura UV ----------- ---- ------- I.C.T UV Cura de forno com alta saída de energia para solidificação rápida

• Resfriamento Transportador SMT ------- ------- Transferência final para resfriamento antes do armazenamento ou processo a jusante

Recomendação de pessoal:

• 1 engenheiro

• 1 operador

• 1 Inspetor de Qualidade (QC)

Ajustável de acordo com as necessidades de produção.

VÍDEO: Visão geral da linha de distribuição e montagem da lente

LED Perspectivas da indústria de lentes em 2025

O mercado de lentes LED continua a se expandir, impulsionado por:

• Mini & Micro LED Integração: lentes para exibições, comprimidos e TVs de AR/VR próximos a olhos.

• Tecnologias de lente inteligente: lentes eletricamente ajustáveis ​​para iluminação adaptativa.

• Design óptico avançado: reflexão interna completa (TIR), óptica híbrida combinando refração e reflexão.

Os desafios permanecem, como:

• Dependência de materiais de ponta importados (por exemplo, silicone de grau automotivo).

• Questões de rendimento de produção em massa para lentes de micro-escala.

Tendências futuras:

• Design inteligente: simulação óptica assistida por AA para reduzir os ciclos de P&D.

• Sustentabilidade: PMMA de base biológica e materiais livres de mercúrio.

• Integração: combinando lentes com sensores e gerenciamento térmico.

Superando os desafios técnicos em LED Assembléia de lentes

A produção de montagens de lentes de alta precisão LED requer a superação de vários desafios técnicos em todo o processo SMT. I.C.T aborda esses desafios com tecnologia avançada e anos de experiência no setor para garantir qualidade consistente e alto rendimento.

1. Precisão da colocação da lente

Durante o processo SMT, a colocação precisa é crítica-tanto os chips LED e as lentes ópticas devem ser montadas com precisão no nível de mícrons nas almofadas designadas PCB. Para conseguir isso, I.C.T utiliza montanhas multifuncionais de alta precisão da Coréia do Sul, equipadas com bocais personalizados e alimentadores dedicados especificamente projetados para manuseio de lentes LED. Isso garante precisão de posicionamento repetível em todas as unidades, especialmente importantes para produtos como DOB ​​LED Luzes do painel.

2. Dispensação de cola de precisão

Antes da colocação da lente, o adesivo UV deve ser dispensado em quantidades exatas para PCBA em posições predefinidas. O comportamento e a viscosidade do fluxo da cola devem atender a tolerâncias apertadas para obter adesão adequada e desempenho óptico. Para garantir isso, a cola UV é pré-aquecida com base em suas características de folha de dados TDS (folha de dados técnicos) para otimizar a fluidez.

I.C.T implanta suas máquinas de distribuição de alta velocidade e alta velocidade. Essas máquinas usam sinais de pulso para controlar as válvulas de jato pneumático, permitindo uma distribuição uniforme de cola consistente, mesmo em placas densamente embaladas ou complexas.

3. Cura UV eficiente

Após a colocação da lente, a cura UV é essencial para solidificar o adesivo e travar a lente no lugar. I.C.T desenvolveu seu próprio sistema de lâmpadas UV de alta energia, que oferece intensidade superior e eficiência de cura. Esse sistema é especialmente eficaz para curar adesivos desafiadores como o UV40, garantindo títulos fortes e estáveis ​​sem comprometer o tempo do ciclo ou a qualidade do produto.

Por que I.C.T?

À medida que a demanda global por uma iluminação avançada LED aumenta, a necessidade de linhas de produção de alta eficiência, inteligente e automatizada SMT se torna mais urgente. I.C.T LED lente SMT A solução de produção é projetada para apoiar essa tendência, garantindo alta precisão e confiabilidade para cada cenário de aplicação - de casas inteligentes a sistemas automotivos.

Precisa de uma lente LED personalizada SMT para sua fábrica?
Entre em contato com I.C.T hoje - seu querido parceiro confiável em LED Tecnologia de fabricação.
