Totalmente automatizada SMT Solução para LED Aplicações de iluminação

LED iluminação PCBA Aplicações: eficiência de direção e precisão na eletrônica

A mudança global em direção à eficiência energética e aos sistemas de iluminação inteligente impulsionou o mercado de iluminação LED para a vanguarda da fabricação eletrônica. No coração desta transformação, encontra -se a iluminação LED PCBA (conjunto da placa de circuito impressa), que garante confiabilidade, durabilidade e desempenho ideal.

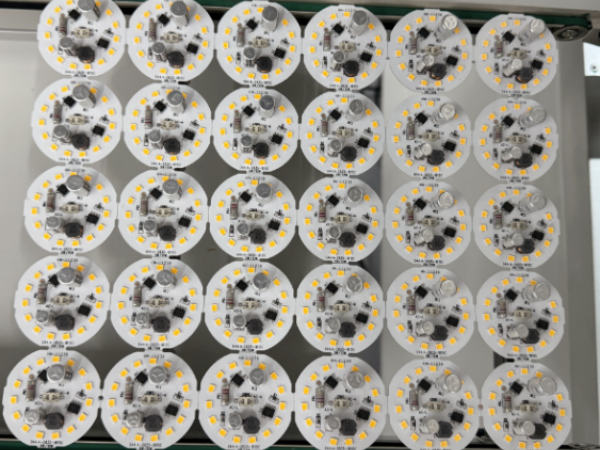

LED bulb PCBA

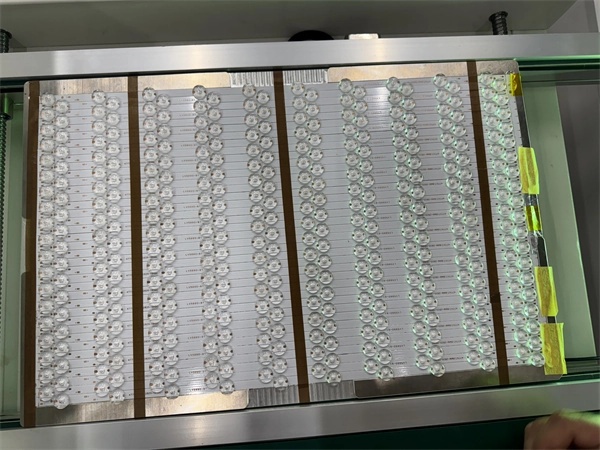

LED luzes PCBA

LED PCBA é essencial em uma ampla variedade de produtos de iluminação, incluindo:

• DOB LED PCBA (Driver-on-board) : Integração de energia simplificada para projetos compactos e eficientes.

• LED lente PCBA: oferece controle óptico preciso para luzes da rua e iluminação arquitetônica.

• Luz do painel PCBA: Projetado para iluminação uniforme em espaços comerciais e residenciais.

• D OwnLight and Bulb PCBA: Usado no teto de alta eficiência e iluminação de uso geral.

• Streetlight PCBA: projetado para atender aos rigorosos requisitos de confiabilidade ao ar livre.

Seja para luzes da rua, lâmpadas, downloads ou painéis, a qualidade e a precisão de LED PCBA são influenciar diretamente a vida útil do produto e a eficiência energética. Para os fabricantes, garantir a produção de alto volume e alta precisão PCBA é vital para permanecer competitivo na indústria de iluminação LED.

I.C.T Soluções de fábrica inteligentes para LED Produção de iluminação

Pegue a produção real de produtos LED como exemplo: o tamanho máximo do produto é 510mm * 330mm; De acordo com as informações do produto e as necessidades reais do processo, para os clientes configurarem a seguinte linha do programa, levando em consideração as dificuldades no processo de produção e na eficiência.

Para atender às diversas necessidades de LED iluminação PCBA , I.C.T oferece uma solução totalmente automatizada SMT com opções de configuração de alta velocidade, alta precisão e altamente flexíveis.

✔️ SMT Fluxo de processo:

• Pasta de solda Impressão → Impressão de inspeção → posicionamento de componentes → Soldagem de reflexão → Inspeção óptica

✔️ Fluxo do processo de montagem da lente:

• Cola UV dispensando PCBA → montagem de lente → cura de cola UV

✔️ Fluxo do processo de revestimento:

• Aplicativo de revestimento conforme em PCBA → Inspeção UV → Cura UV

✔️ LED Fluxo do processo de montagem da lâmpada:

• LED Montagem da lâmpada → Teste de envelhecimento → embalagem final

SMT Configuração da linha

• Board Loader —————————————— PCB Carregando

• Pasta de solda impressora ——————————— Solda pasta impressão

• PCB Transportador SMT ———————————————— PCB transferência

• SPI (Inspeção da pasta de solda) ——————— Solda Pasta Inspeção de qualidade

• Rejeitar Transportador SMT ————————————— PCB Classificação de transferência

• Pick & Place Machine —————————— Colocação de componentes

• Transportador SMT ————————————————— PCB transferência

• Reflow forno ———————————————— refluir soldagem

• Resfriamento Transportador SMT ————————————— PCB Transferência de resfriamento

• AOI (inspeção óptica automatizada) - - Inspeção óptica

• NG/OK UNLOLHEGER ————————————— PCB Coleção (Passe/Falha de classificação)

Com base no layout de fábrica e nas condições de renovação do cliente, otimizamos o arranjo da linha de produção para minimizar as modificações nas principais linhas de energia, tubulações de suprimento de ar e dutos de ventilação de escape. Ao garantir um layout geral esteticamente agradável, também consideramos a visibilidade para as passarelas dos visitantes, permitindo que os clientes observem claramente o ambiente de produção. Como resultado, a linha SMT, a linha de montagem da lente, a linha de revestimento e a linha de montagem de lâmpadas LED foram cuidadosamente ajustadas e reposicionadas de acordo.

Alocação de pessoal

Com base na configuração da linha de produção e nos requisitos do produto, a alocação de pessoal para toda a linha é a seguinte:

• Engenheiros : 2

• Operadores : 8–10 (SMT e revestimento e montagem)

• Pessoal de Controle de Qualidade (QC) : 5 (SMT e revestimento e montagem)

O número real de pessoal pode ser ajustado com flexibilidade de acordo com tipos específicos de produtos e demandas de produção.

Dados da solução

LED Linha de produção de iluminação - imagens reais de fábrica

Observe como I.C.T é automatizado SMT line pode o futuro de LED fabricação:

Superando os desafios técnicos em LED PCBA fabricação

Os produtos LED geralmente vêm com altas demandas por precisão, confiabilidade e compatibilidade diversificada de componentes. I.C.T A solução de fábrica inteligente aborda diretamente os maiores desafios de produção do setor:

1. Montagem de precisão

O posicionamento de alta precisão (± 30μm) usando máquinas de pick-and-plástico japonês e coreano garante LED Minchas e lentes são instaladas com precisão em PCB s.

2. Diversidade de componentes

Para lidar com tamanhos e formas de componentes variados, as soluções de máquina dupla (Juki + Hanwha) permitem que os componentes finos e volumosos sejam processados ​​com eficiência.

3. Qualidade de impressão de pasta de solda

Impressoras de precisão e condicionamento de pasta (aquecimento e mistura centrífuga) garantem impressão estêncil ideal e defeitos mínimos.

4. Confiabilidade de soldagem de reflexão

O forno de reflexão Lyra622 oferece perfis térmicos uniformes e transferência de calor suave para proteger componentes sensíveis.

5. Gerenciamento de dissipação de calor

A rampa gradual no forno de reflexão e a distribuição de ar quente de circuito pequeno minimizam o choque térmico durante a solda.

6. Eficiência de produção

As linhas de produção personalizadas correspondem a diferentes complexidades de produtos, equilibrando o custo e a produção.

7. Garantia da qualidade

Equipadas com máquinas SPI e AOI, a linha garante a qualidade consistente do produto em todas as etapas.

8. Ambiente controlado

Setup de sala de limpeza Após os padrões ISO 14644 com controle de temperatura (24 ± 2 ° C) e a umidade (40%a 60%) garantem condições ideais do processo.

Faça parceria com I.C.T - seu confiável LED PCBA provedor de soluções

Com décadas de especialização em SMT Technology e LED Soluções de Application, I.C.T está comprometido em fornecer serviços confiáveis ​​e localizados aos clientes em todo o mundo. Esteja você fabricando lâmpadas de alto desempenho LED, luzes do painel ou luzes inteligentes, nossa solução totalmente automatizada oferece precisão, escalabilidade e suporte que você precisa para liderar o mercado de iluminação.

Entre em contato conosco agora para personalizar o seu LED PCBA Linha de produção >>
