No mundo da eletrônica de alto desempenho, os fabricantes enfrentam o desafio premente de garantir o gerenciamento térmico e, ao mesmo tempo, manter a integridade das juntas de solda em componentes pesados e complexos, como dissipadores de calor e hardware de IA. A solução errada de soldagem por refluxo pode resultar em produtos não confiáveis, reparos caros e clientes insatisfeitos.
É aí que entra o I.C.T. Somos especializados em soluções personalizadas de soldagem por refluxo que atendem a setores com padrões de desempenho rigorosos, desde infraestrutura 5G até processadores de IA, aeroespacial e dispositivos médicos. Nossos sistemas de última geração não apenas otimizam a precisão da soldagem, mas também garantem que seus produtos sejam construídos para durar nas condições mais difíceis.

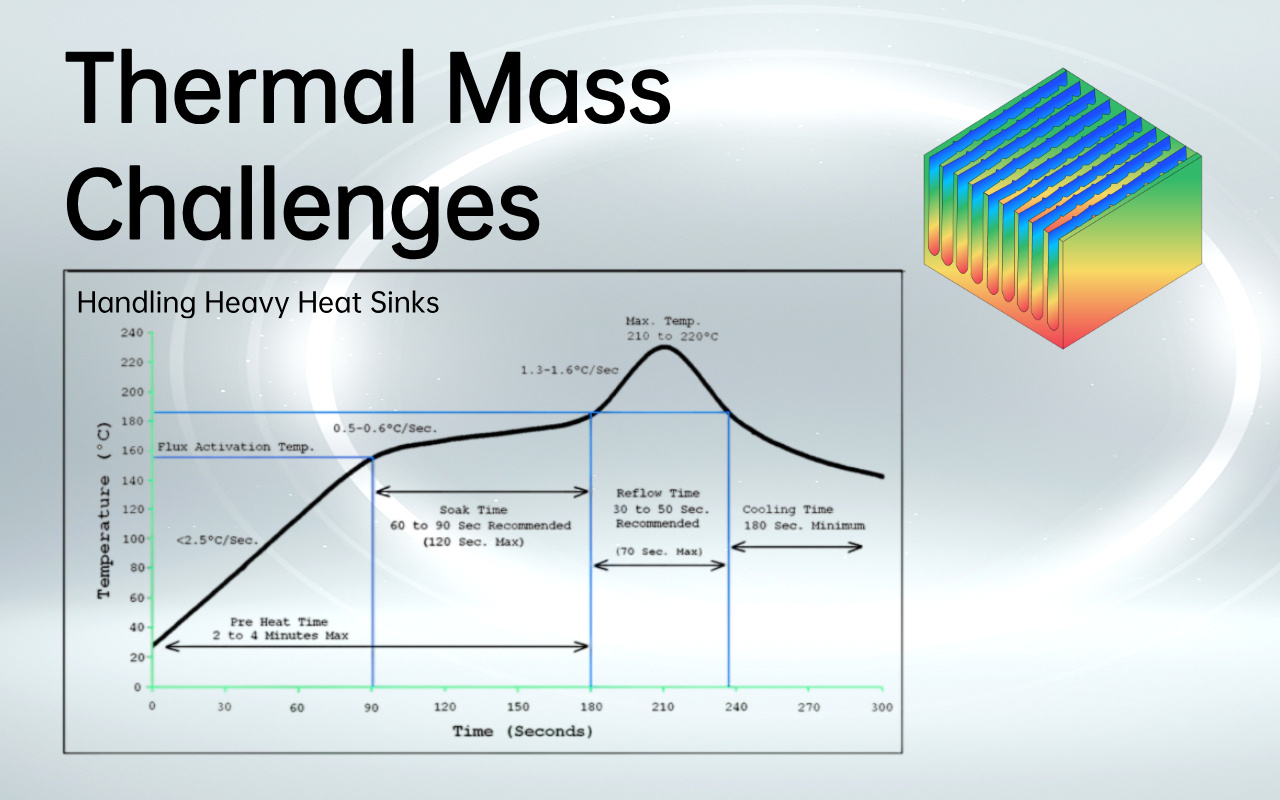

Os dissipadores de calor, especialmente aqueles usados em estações base 5G, são componentes pesados e maciços, muitas vezes pesando até 10 kg. Estas estruturas, projetadas para dissipar imenso calor, representam um desafio significativo durante o processo de soldagem por refluxo devido à sua alta massa térmica. Os fornos de refluxo tradicionais lutam para fornecer aquecimento uniforme para componentes tão grandes, levando a:
Aumento desigual de temperatura : Algumas áreas podem não aquecer o suficiente para um refluxo adequado, enquanto outras podem superaquecer.
Juntas frias e calor excessivo : Este desequilíbrio enfraquece as juntas de solda e compromete o desempenho mecânico e térmico geral do dissipador de calor.
Os sistemas de transporte padrão usados em fornos de refluxo normalmente oferecem suporte mínimo, prendendo apenas as bordas dos componentes. O enorme peso de um dissipador de calor de 10 kg leva a:
Desalinhamento : Com o tempo, a expansão térmica e a tensão do peso podem deformar os trilhos do transportador, resultando no desalinhamento do produto.
Flacidez : O suporte somente de borda causa flacidez no centro de componentes pesados durante as fases de alta temperatura, aumentando ainda mais o risco de aquecimento inconsistente e defeitos de soldagem.
A miniaturização de componentes 5G, como módulos de RF, exige controle preciso de temperatura. No entanto, muitos fornos de refluxo padrão lutam para manter a temperatura uniforme, o que leva a:
Flutuações de temperatura : Variações superiores a ±2°C podem causar problemas como empenamento de componentes, vazios de solda ou refluxo incompleto.
Falha de componentes : essas flutuações podem afetar a confiabilidade e o desempenho dos componentes 5G, levando a reparos dispendiosos e tempo de inatividade.
Grandes dissipadores de calor requerem um processo de aquecimento gradual e controlado para garantir uma distribuição uniforme da temperatura. Os fornos tradicionais muitas vezes não conseguem gerir as enormes cargas térmicas. Os principais recursos dos fornos de refluxo personalizados incluem:
Aquecimento multizona : São necessárias pelo menos 10 zonas de aquecimento para uma distribuição uniforme da temperatura, sendo recomendadas 12-24 zonas para componentes maiores.
Rampa gradual de temperatura : Isso garante uma temperatura consistente em todo o dissipador de calor, minimizando o estresse térmico e otimizando o desempenho da junta de solda.
Os componentes 5G são altamente sensíveis às flutuações de temperatura. Para atender às necessidades precisas desses elementos em miniatura de alta frequência, nossos sistemas de refluxo oferecem:
Controle PID zona por zona : Permite ajustes precisos de temperatura para cada seção do conjunto.
Feedback do termopar em tempo real : Garante uma soldagem consistente enquanto protege os componentes sensíveis contra superaquecimento.
Este nível de precisão garante que os delicados módulos RF 5G mantenham sua integridade e desempenho sob condições de alta potência.
Para evitar a oxidação durante o processo de refluxo, os fornos personalizados integram:
Atmosfera de nitrogênio : Um ambiente controlado e com baixo teor de oxigênio minimiza a oxidação sem consumo excessivo de nitrogênio.
Câmaras seladas com analisadores de oxigênio : mantêm níveis baixos de oxigênio em partes por milhão (PPM), melhorando a qualidade da junta de solda e a resistência à corrosão.
Este ambiente controlado aumenta a durabilidade e a confiabilidade dos dissipadores de calor e dos módulos 5G.
Os sistemas tradicionais de transporte ferroviário lutam com as demandas de soldagem pesada de dissipadores de calor, oferecendo suporte mínimo e sendo propensos à deformação sob o peso de componentes grandes, como aqueles encontrados em estações base 5G. Para resolver isso, I.C.T desenvolveu um transportador de correia de malha pura de aço inoxidável reforçado , projetado para suportar componentes pesados de forma eficiente durante todo o processo de refluxo.
Este cinto de malha personalizado:
Distribui uniformemente a carga : Suporta dissipadores de calor superiores a 10kg, garantindo estabilidade e evitando desalinhamentos.
Evita flacidez e deformação : Mesmo quando múltiplas montagens pesadas são processadas de uma só vez.
Garante um trânsito confiável : Garante um alinhamento suave e preciso em cada zona de temperatura, otimizando o desempenho da soldagem.
Ao substituir os sistemas transportadores tradicionais, eliminamos o risco de desalinhamento, garantindo a qualidade ideal da junta de solda.
Os motores dos transportadores padrão podem parar ou desgastar-se sob cargas pesadas contínuas, causando atrasos na produção. Nossos sistemas personalizados usam motores de alto torque e caixas de engrenagens atualizadas , projetadas especificamente para suportar o peso de grandes dissipadores de calor, mantendo velocidade e torque consistentes.
Os principais recursos desta configuração personalizada incluem:
Motores superdimensionados : Projetados para garantir o transporte confiável e contínuo de dissipadores de calor pesados, sem travamento.
Velocidades ajustáveis : Variando de 300 a 2.000 mm/min, permitindo um transporte preciso e suave.
Vibração minimizada : Reduz o risco de desalinhamento ou ruptura da pasta de solda durante o processo de soldagem.
Essa configuração garante um processo estável e tranquilo, proporcionando sempre juntas de solda de alta qualidade.
Alcançar aquecimento uniforme em componentes grandes e termicamente exigentes, como dissipadores de calor, requer configurações avançadas de forno de refluxo. Nossos sistemas incorporam 10 ou mais zonas de aquecimento controladas independentemente (superior e inferior), criando um perfil térmico escalonado que permite um aquecimento gradual e uniforme.
Benefícios desta configuração multizona:
Fase de imersão prolongada : Facilita uma melhor equalização do calor em toda a massa do dissipador de calor.
Temperatura consistente : Garante que o dissipador de calor atinja a temperatura de refluxo ideal ao mesmo tempo, evitando problemas como vazios ou umedecimento incompleto.
Controle preciso : Reduz defeitos, garantindo juntas de solda de alta qualidade mesmo para componentes grandes.
Ao otimizar o processo de refluxo com controle multizona, garantimos ótima qualidade de soldagem para grandes dissipadores de calor em aplicações exigentes.

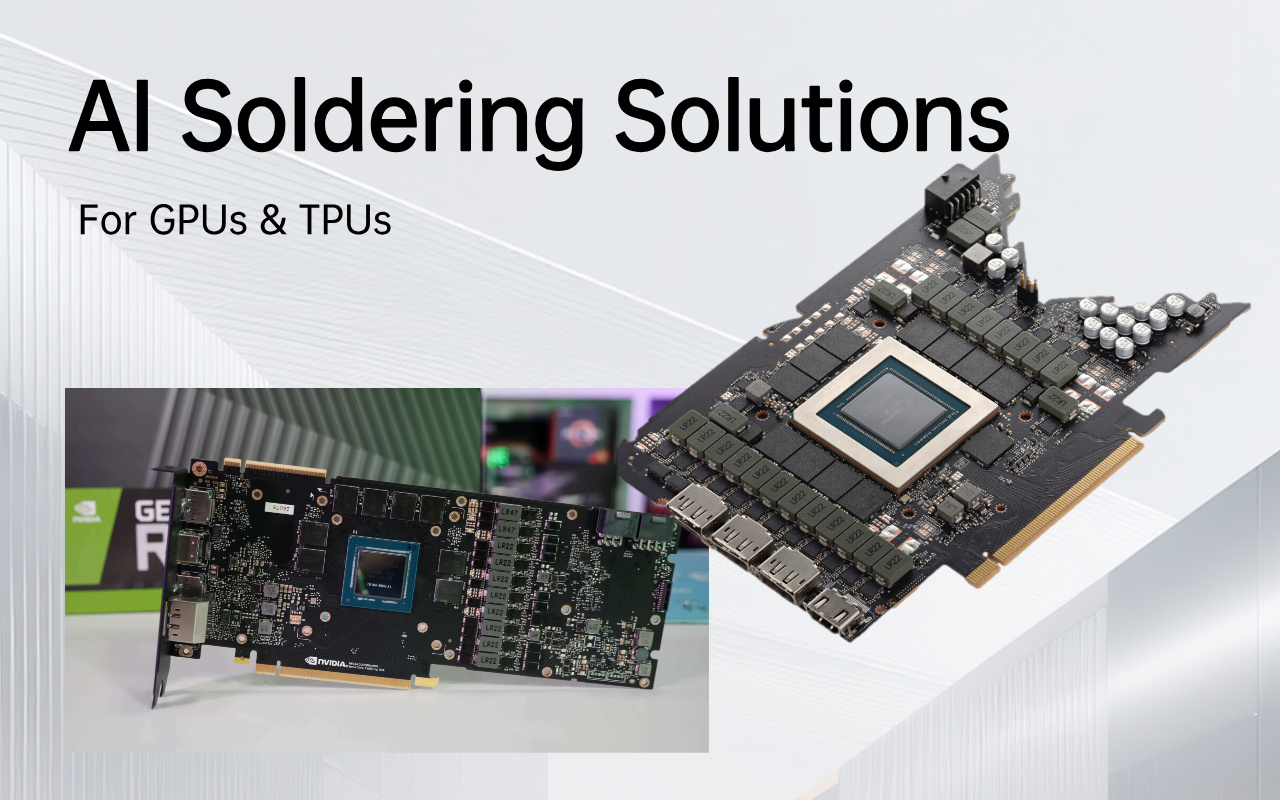

Com o rápido crescimento da tecnologia de IA, componentes como unidades de processamento gráfico (GPUs) e processadores de IA tornaram-se essenciais para impulsionar a inovação em setores como o automotivo, a robótica e o aprendizado profundo. Esses componentes de alto desempenho geram calor significativo, tornando crucial o gerenciamento térmico preciso durante o processo de soldagem.
Unidades de processamento gráfico (GPUs) : GPUs, essenciais para o processamento de IA, exigem controle exato de temperatura durante a soldagem para evitar superaquecimento. Nossas soluções personalizadas de soldagem por refluxo garantem que tanto a GPU quanto seus componentes de resfriamento sejam soldados de maneira confiável, sem comprometer a dissipação de calor.
Processadores de IA (por exemplo, TPUs) : Unidades de processamento de tensores (TPUs) e outros processadores de IA exigem perfis de temperatura especializados para evitar estresse térmico e falhas nas juntas de solda. Nossos sistemas fornecem controle de temperatura de alta precisão , garantindo uma soldagem ideal sem danificar componentes sensíveis.
Estas soluções personalizadas garantem o desempenho e a confiabilidade de GPUs e processadores de IA sob condições exigentes.
Além das aplicações tradicionais, vários produtos de nicho também contam com soldagem por refluxo personalizada para desempenho e longevidade ideais:
Eletrônica Aeroespacial : Na indústria aeroespacial, componentes como sistemas de gerenciamento de energia e eletrônicos de controle de voo devem suportar condições extremas. A soldagem por refluxo garante juntas de solda precisas que podem suportar o estresse de grandes altitudes e flutuações de temperatura.
Dispositivos médicos inteligentes : dispositivos médicos portáteis, como máquinas de ECG e monitores de glicose, exigem soldagem altamente precisa para garantir que funcionem de maneira precisa e confiável em ambientes médicos. Soluções de refluxo personalizadas evitam defeitos, garantindo que esses dispositivos permaneçam seguros e eficazes.
Eletrônica automotiva avançada : Na indústria automotiva, os componentes usados em veículos elétricos (EVs) e sistemas de direção autônomos exigem soluções de soldagem robustas que lidam com componentes leves e pesados. Nossos sistemas garantem confiabilidade a longo prazo , mesmo nas condições desafiadoras de operação do veículo.
Dispositivos vestíveis : A soldagem por refluxo desempenha um papel crítico na tecnologia vestível, onde componentes de alta densidade devem ser soldados com precisão para garantir a durabilidade e o desempenho de dispositivos como smartwatches e rastreadores de fitness. Nossas soluções atendem aos rigorosos requisitos para PCBs miniaturizados e densamente compactados.

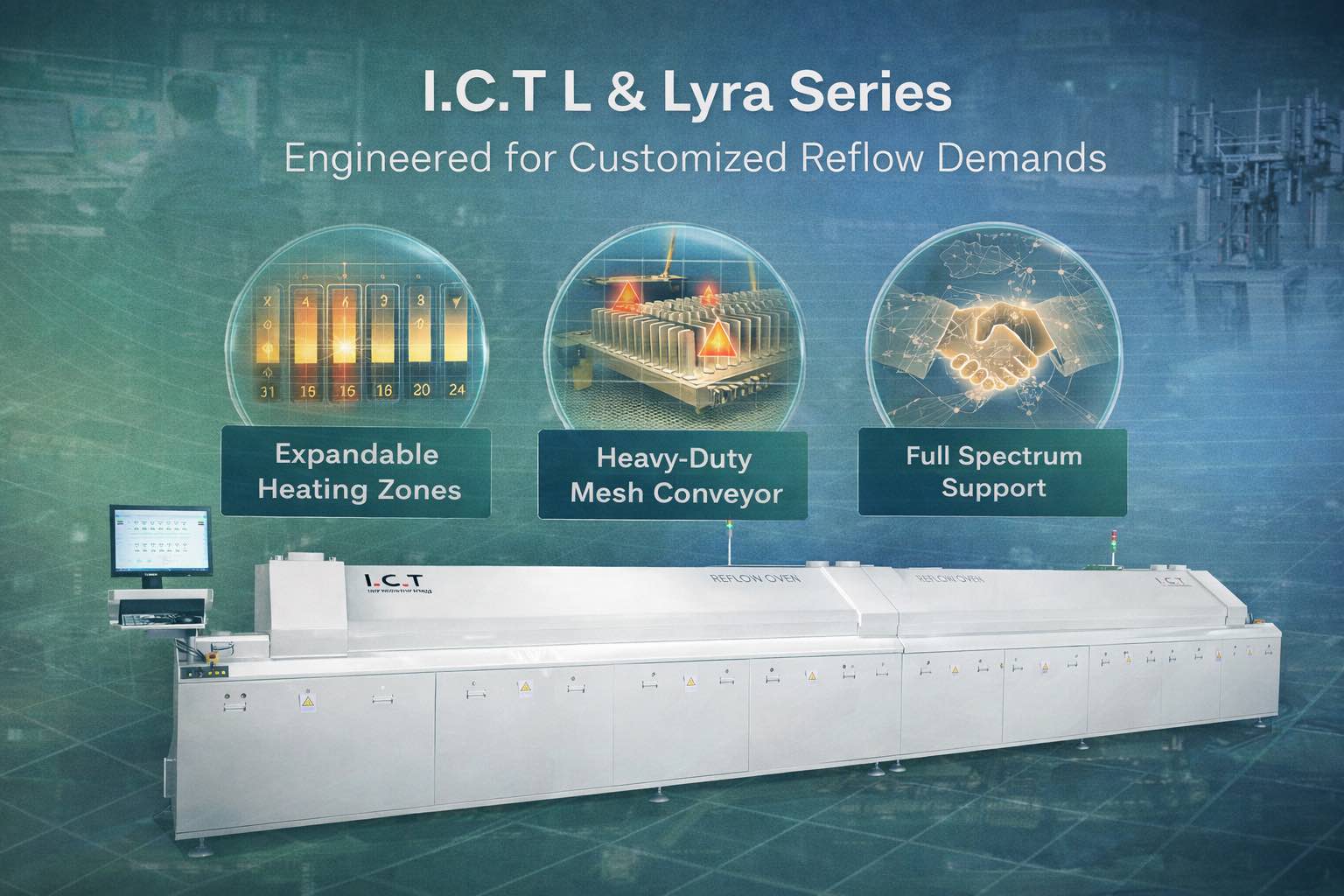

O forno de refluxo I.C.T Lyra começa com 8–12 zonas e pode ser expandido para mais de 24 zonas conforme necessário. Essa flexibilidade, combinada com software avançado, permite que os engenheiros armazenem e otimizem perfis para diferentes variantes de produtos, garantindo controle térmico preciso para diversas aplicações, desde grandes dissipadores de calor até delicados componentes 5G.
Cada forno de refluxo da Série L vem com uma correia de malha reforçada e sistema de acionamento de alta potência, projetado para lidar com cargas contínuas de mais de 10 kg. Esta configuração durável garante uma operação confiável, evitando flacidez e mantendo um transporte estável, mesmo com componentes pesados.
Fornecemos serviço completo, incluindo simulação térmica, desenvolvimento de perfil, instalação no local e treinamento de operadores. Nosso suporte garante aceleração rápida e desempenho sustentado, tornando a Série L uma solução eficiente e de longo prazo para suas necessidades de produção.

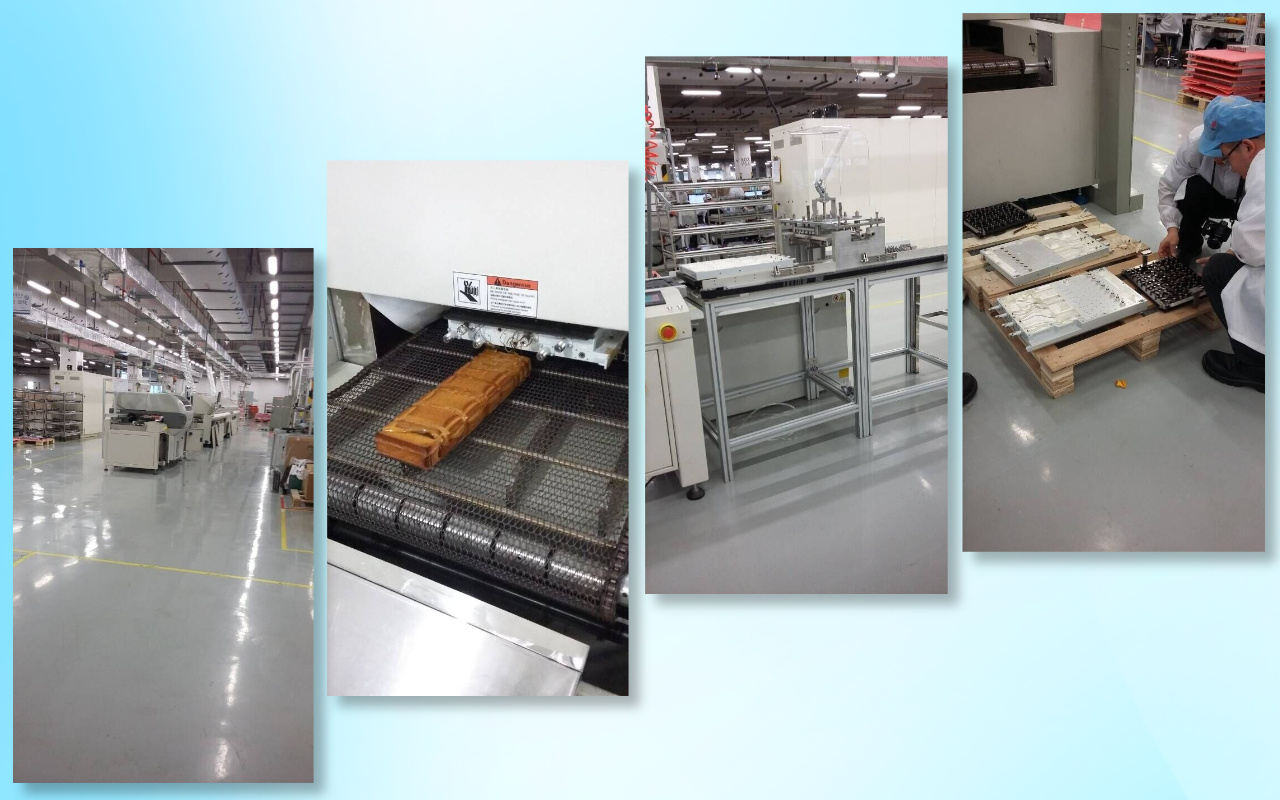

Em colaboração com a Huawei, desenvolvemos um forno de refluxo personalizado de 24 zonas projetado especificamente para a produção de dissipadores de calor de estação base 5G. O principal desafio foi conseguir uma distribuição consistente de temperatura em dissipadores de calor grandes e pesados, cada um pesando até 10 kg.
Ao integrar mais zonas de aquecimento, criamos um perfil térmico ultragradual que garantiu uma temperatura precisa e uniforme durante todo o processo de refluxo. Isto permitiu a eliminação de pontos frios e manteve um alto nível de consistência de temperatura durante as fases de imersão e refluxo. O resultado foi uma melhor qualidade e estabilidade das juntas de solda, atendendo aos rigorosos requisitos térmicos das aplicações 5G da Huawei.

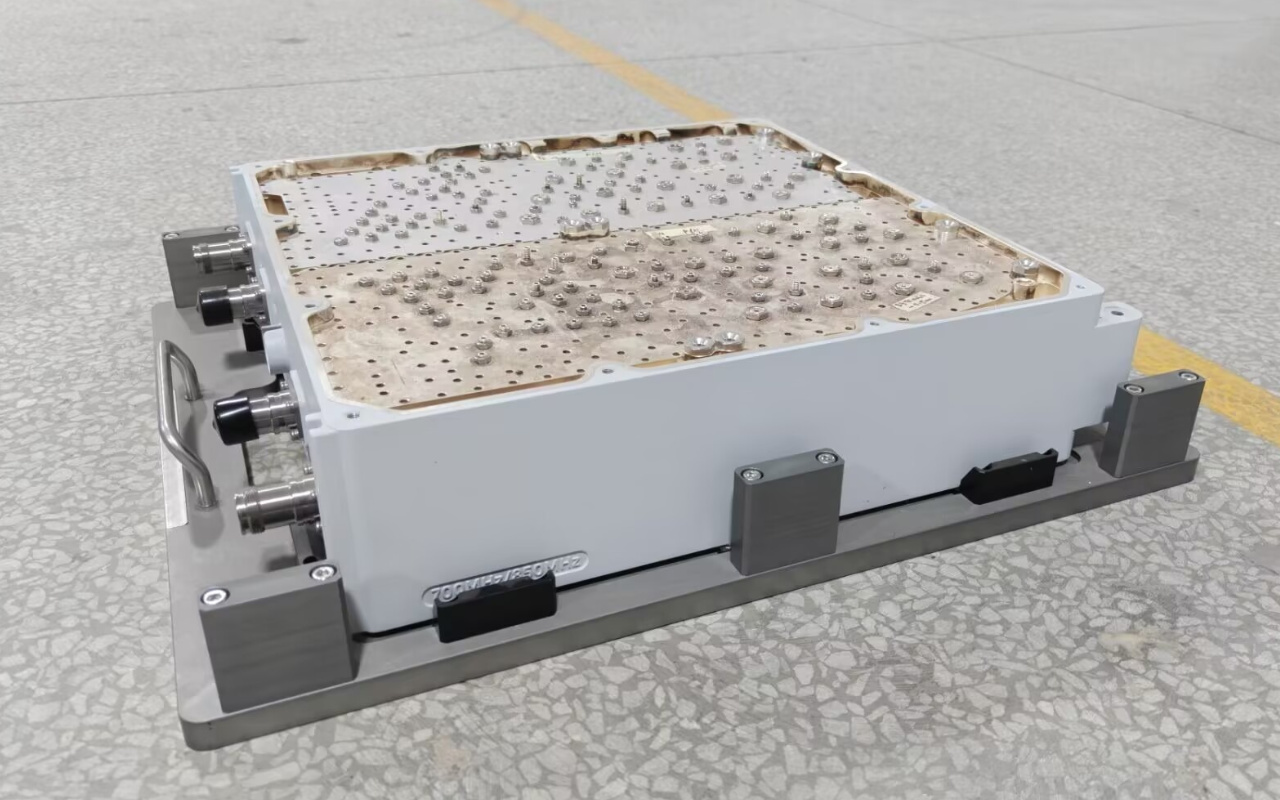

Para outro projeto de estação base 5G, trabalhamos com um cliente especializado em filtros de cavidades metálicas usados para filtrar sinais indesejados e selecionar bandas de frequência específicas. Estes filtros metálicos, pesando mais de 13 kg, apresentavam desafios únicos devido ao seu tamanho e peso.
Para enfrentar esses desafios, projetamos um forno de refluxo personalizado com um sistema multizonas capaz de lidar com grandes componentes metálicos, garantindo ao mesmo tempo um controle preciso da temperatura. Esta solução evitou empenamentos e garantiu a soldagem por refluxo adequada para todos os componentes, preservando a integridade do filtro metálico.
Os resultados desta colaboração ficaram evidentes na maior confiabilidade da junta de solda e no desempenho geral dos filtros de cavidade metálica. O aquecimento gradual e controlado garantiu condições ideais tanto para a estrutura metálica pesada quanto para os componentes delicados, contribuindo para melhorar a qualidade do produto e a confiabilidade da infraestrutura 5G.
Na I.C.T, entendemos as complexidades e os desafios da soldagem por refluxo para produtos de alto desempenho. Desde dissipadores de calor pesados até processadores avançados de IA e componentes 5G, nossas soluções personalizadas de solda por refluxo fornecem a precisão e a confiabilidade necessárias para atender aos padrões mais exigentes do setor.
Contate-nos hoje para discutir como nossas soluções personalizadas de solda por refluxo podem aprimorar sua linha de produção SMT e garantir o sucesso de longo prazo de seus produtos. Entre em contato com nossa equipe para consulta especializada e encontre a solução perfeita para suas necessidades de soldagem.
Os fornos padrão geralmente têm de 6 a 8 zonas e transportadores ferroviários otimizados para PCBs leves. Um dissipador de calor de 10 kg tem uma enorme inércia térmica, portanto zonas insuficientes causam grandes gradientes de temperatura – algumas áreas nunca atingem o refluxo, enquanto outras superaquecem. Os trilhos também se deformam com o peso, desalinhando o produto e arriscando danos. Fornos personalizados resolvem isso com mais de 10 zonas para aquecimento gradual e uniforme e correias de malha de suporte total que transportam cargas pesadas sem dobrar.
Para dissipadores de calor de estação base 5G de classe de 5 a 10 kg, recomendamos um mínimo de 10 a 12 zonas, sendo 24 zonas ideais para os requisitos de uniformidade mais exigentes. Zonas extras permitem um tempo de imersão prolongado para equalizar a temperatura em bases espessas e aletas densas, evitando espaços vazios e garantindo que cada interface de solda fique totalmente molhada. Menos zonas forçam rampas agressivas que criam pontos quentes/frios e aumentam o risco de defeitos.
As correias de malha pura fornecem suporte 100% inferior, distribuindo o peso uniformemente e evitando flacidez ou empenamento de montagens pesadas durante o aquecimento. Os trilhos prendem apenas as bordas, portanto, cargas pesadas dobram o trilho ou causam queda central, causando desalinhamento e possíveis danos à placa/forno. As correias de malha também simplificam a limpeza e permitem o processamento de acessórios deformados ou irregulares, comuns na produção de dissipadores de calor.
Sim, os fornos personalizados modernos apresentam armazenamento de receitas para dezenas de perfis, configurações de transportador de mudança rápida e monitoramento em tempo real. Os operadores selecionam o perfil apropriado (dissipador de calor pesado versus módulo 5G de precisão) na IHM, e o controle de zona independente mais a capacidade de nitrogênio garantem a repetibilidade entre tipos de produtos sem comprometer a qualidade ou o rendimento.
