Defeitos comuns de posicionamento SMT geralmente vêm de captação instável, dados imprecisos de componentes, reconhecimento de visão fraco, apresentação deficiente do alimentador ou problemas de suporte da placa. Em uma linha SMT de alta velocidade, mesmo um pequeno deslocamento no alimentador, bocal, suporte PCB ou coordenada de posicionamento pode se transformar em defeitos visíveis, como deslocamento de componente, marca de exclusão, componente ausente, rotação, erro de polaridade ou posicionamento incorreto da peça.
Este artigo explica os defeitos de posicionamento SMT mais comuns, por que eles acontecem e como os engenheiros podem corrigi-los sem enfraquecer o controle de qualidade. Ele foi escrito para gerentes de produção, SMT engenheiros de processo, equipes de manutenção e proprietários de fábricas que desejam soluções práticas SMT para defeitos de montagem que melhorem o rendimento, reduzam o retrabalho e estabilizem a produção.
Índice
Muitas fábricas reagem a defeitos de posicionamento alterando primeiro os parâmetros da máquina. Isso às vezes pode ajudar, mas também pode esconder o problema real. Um método melhor é identificar o tipo de defeito, rastrear onde ele começa e, em seguida, corrigir a causa física ou relacionada aos dados.
Defeitos diferentes podem parecer semelhantes, mas ter causas diferentes. Um componente deslocado pode ser resultado de suporte PCB deficiente, coordenada de posicionamento incorreta, desgaste do bico, vibração excessiva da placa ou movimento da pasta de solda. Um componente girado pode ser causado por erro de coleta do alimentador, dados incorretos da embalagem, instabilidade de vácuo ou alta aceleração. Um componente ausente pode ser causado por problemas no bolsão do alimentador, bloqueio do bico, vazamento de vácuo ou rejeição da visão.
Quando as equipes apenas descrevem um defeito como “má colocação”, elas perdem a direção da solução de problemas. Um relatório de defeito útil deve identificar o tipo de defeito, referência do componente, tamanho do pacote, slot do alimentador, ID do bico, cabeçote da máquina, localização PCB, tempo de produção e lote de material. Isso torna o problema rastreável.
Nem todo defeito de posicionamento é causado pela máquina pick and place. Impressão em pasta de solda, empenamento PCB, suporte do painel, embalagem de componentes, controle de umidade e perfil de refluxo podem influenciar a qualidade da colocação final. Por exemplo, um componente pode ser colocado corretamente, mas movido posteriormente devido ao depósito deficiente da pasta ou à vibração durante a transferência.
Os engenheiros devem verificar se o defeito é visível imediatamente após a colocação ou somente após o refluxo. Se o componente já tiver sido deslocado antes do refluxo, o problema provavelmente está relacionado ao posicionamento, coleta, suporte da placa ou dados da máquina. Se o componente mudar após o refluxo, o volume da pasta de solda, o design da almofada, o equilíbrio térmico ou o perfil de refluxo podem precisar de uma revisão mais profunda.

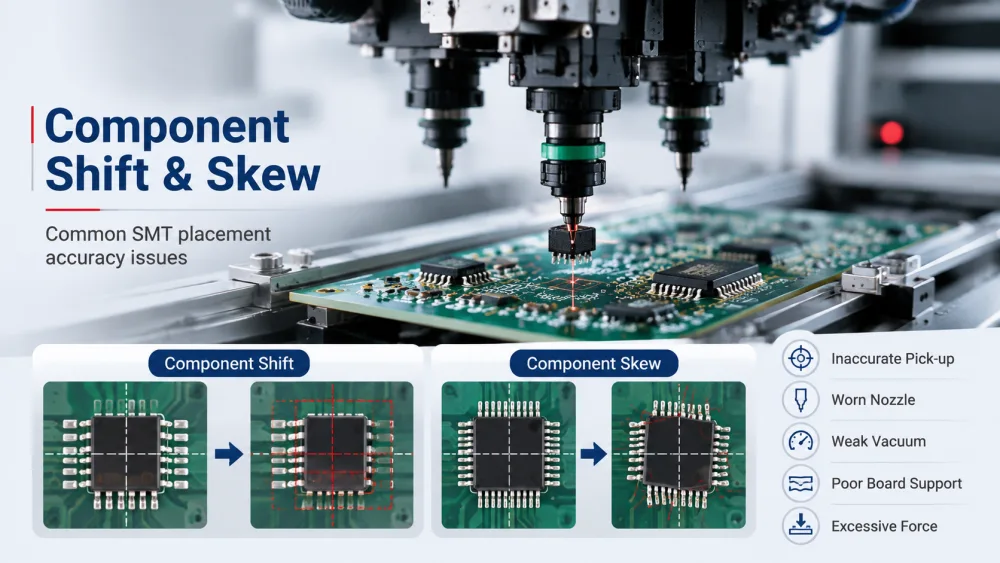

O deslocamento e a inclinação de componentes estão entre os problemas mais comuns de posicionamento de componentes SMT. Um componente deslocado é deslocado do centro da almofada. Um componente distorcido é girado ligeiramente ou colocado em ângulo. Ambos os defeitos podem reduzir a qualidade da junta de solda e criar riscos elétricos ou mecânicos.
A mudança de componente geralmente começa com pickup instável ou suporte instável da placa. Se o bico não pegar o componente no centro, a peça poderá inclinar durante o movimento. Se o PCB não for bem suportado, a placa poderá flexionar durante o posicionamento. Se a força de colocação for muito alta, pequenos componentes podem deslizar na pasta de solda.
As causas comuns incluem posição de coleta imprecisa, ponta do bico desgastada, tamanho incorreto do bico, vácuo fraco, altura incorreta do componente, fixação PCB inadequada, empenamento da placa, força de posicionamento excessiva ou coordenada de posicionamento incorreta. Para componentes de cavacos pequenos, mesmo um pequeno deslocamento do alimentador pode criar um deslocamento de posicionamento repetível.
Esses problemas geralmente estão relacionados à precisão e estabilidade da máquina de pegar e colocar SMT . Um sistema de posicionamento configurado adequadamente com visão precisa, controle estável do alimentador e controle preciso de movimento pode reduzir significativamente os problemas de deslocamento e inclinação dos componentes.
O primeiro passo é confirmar se o defeito segue um componente, um alimentador, um bico ou uma localização da placa. Se o defeito ocorrer em um alimentador, verifique a calibração do alimentador, o passo da fita, o descascamento da fita de cobertura, a coordenada de coleta e a tensão da bobina. Se ele seguir um bico, inspecione a limpeza, o desgaste, o bloqueio do orifício de vácuo e a centralização do bico.
Se o defeito aparecer em uma área PCB, verifique o suporte da placa, o nivelamento do painel, a condição da fixação, o reconhecimento fiducial e o design local da almofada. A coordenada de posicionamento deve ser verificada em relação ao centro real do bloco, não apenas em relação aos dados do programa. A pressão de posicionamento também deve ser revisada, especialmente para componentes passivos pequenos e embalagens de passo fino.
Tombstone é um defeito em que uma extremidade de um componente de cavaco se levanta durante o refluxo, deixando a peça parcialmente em pé. Embora a lápide apareça após o refluxo, ela geralmente tem raízes na precisão do posicionamento, no equilíbrio da pasta de solda, na geometria do componente e no comportamento térmico.
A lápide geralmente acontece quando a força de umedecimento em um lado de um componente pequeno se torna mais forte do que o outro lado durante o refluxo. Volume irregular da pasta de solda, tamanho desigual da almofada, aquecimento irregular, deslocamento de componentes e diferentes velocidades de molhagem da almofada podem contribuir. Componentes passivos muito pequenos são mais sensíveis porque a sua baixa massa torna-os mais fáceis de levantar.
Erro de posicionamento pode tornar a lápide mais provável. Se um componente for colocado mais próximo de uma almofada do que do outro, um lado pode molhar primeiro e puxar a peça para cima. É por isso que a solução de problemas de lápide não deve se concentrar apenas no forno.
A impressora, a máquina de colocação, o design PCB e o perfil de refluxo são importantes. A impressão estável de pasta de solda a partir de uma impressora de pasta de solda de precisão também é importante para reduzir o volume irregular de solda que pode levar a defeitos de marca de exclusão.
Os engenheiros devem primeiro inspecionar a impressão da pasta de solda. Os depósitos de pasta devem ser equilibrados, limpos e consistentes. O design da abertura do estêncil deve corresponder ao pacote do componente e ao layout do pad. O tamanho da almofada PCB e o design da máscara de solda devem ser revisados se a marca de exclusão se repetir no mesmo designador de referência em todos os lotes.
A precisão do posicionamento também deve ser verificada. O componente deve assentar uniformemente em ambas as almofadas, com a altura e pressão corretas. Para referências de processo, os padrões IPC, como IPC J-STD-001 e IPC-A-610, são úteis para compreender o controle do processo de montagem e as expectativas de aceitação. Eles não substituem a solução de problemas de fábrica, mas ajudam as equipes a usar uma linguagem de qualidade consistente.

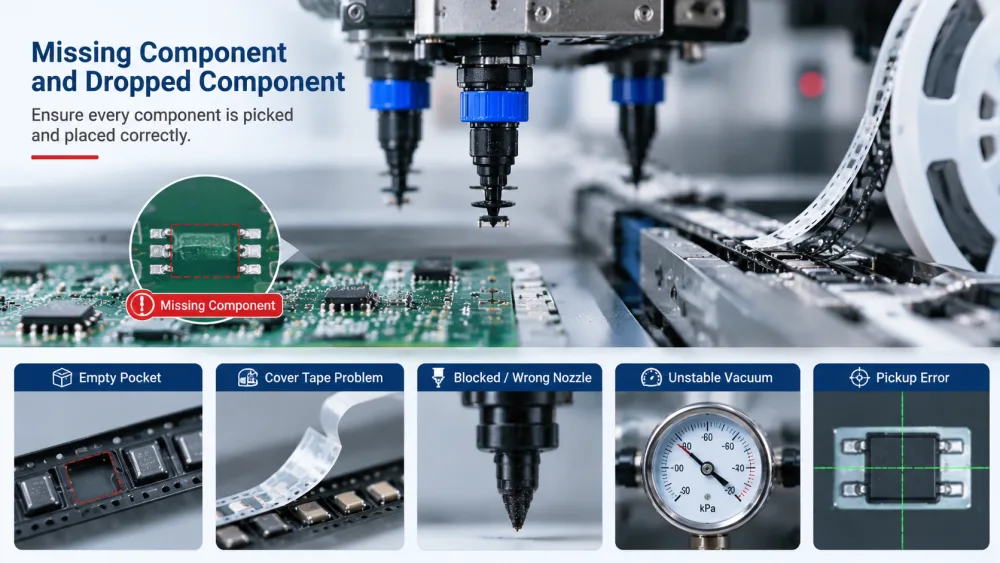

Um componente ausente significa que a peça não está presente no local PCB esperado. Um componente descartado significa que a peça foi escolhida, mas perdida antes da colocação. Esses defeitos podem interromper a produção, aumentar a carga de inspeção e criar sérios riscos de qualidade se escaparem à detecção.
Componentes ausentes e descartados geralmente resultam de falha na coleta. O alimentador pode não apresentar o componente corretamente, o bico pode não vedar ou o nível de vácuo pode estar instável. Se a máquina detectar a falha, poderá rejeitar o componente. Se as configurações de detecção forem fracas, o defeito poderá atingir a placa.
As causas típicas incluem bolsa vazia, fita de cobertura puxando o componente para fora da posição, má qualidade de emenda, passo incorreto do alimentador, peças desgastadas do alimentador, bico bloqueado, tamanho incorreto do bico, vazamento de vácuo, filtro sujo, aceleração excessiva do cabeçote ou altura de coleta incorreta. Componentes pequenos e leves também podem aderir às superfícies da fita ou do bico devido à carga estática.
O melhor método é rastrear a cadeia de coleta desde o alimentador até o cabeçote de posicionamento. Os engenheiros devem verificar a indexação do alimentador, a estabilidade do bolsão, o descascamento da fita de cobertura, as coordenadas de coleta, o tipo de bico, a limpeza do bico, o valor do vácuo e o resultado do reconhecimento do componente. Se o registro da máquina mostrar erros repetidos de coleta em um slot, o alimentador e a apresentação da fita deverão ser verificados primeiro.
Se o problema aparecer em diferentes alimentadores, mas seguir um bico ou cabeçote, o bico e o circuito de vácuo deverão ser inspecionados. As equipes de manutenção devem limpar o bico, verificar o caminho do vácuo, inspecionar os filtros e verificar se o valor do vácuo corresponde à linha de base normal. Para uma lógica de diagnóstico mais ampla, as equipes podem consultar este guia de solução de problemas de seleção e colocação SMT para conectar sintomas de coleta, visão, alimentação e posicionamento.
Rotação errada, componente invertido e erro de polaridade são defeitos de posicionamento SMT de alto risco porque podem passar na inspeção visual se a marca for pequena ou oculta. Eles são especialmente importantes para diodo, LED, IC, conector, capacitor eletrolítico e pacote polarizado.
Os defeitos de orientação geralmente vêm de dados incorretos da biblioteca de embalagens, direção errada de carregamento do alimentador, marca de polaridade pouco clara, reconhecimento de visão deficiente ou rotação do componente durante a coleta. Uma biblioteca de componentes copiada também pode criar problemas se o pacote for semelhante, mas não idêntico.
Por exemplo, um LED pode ter uma marca sutil de polaridade que precisa de iluminação específica. Um conector pode ter um formato assimétrico que deve ser definido corretamente nos dados do pacote. Um componente também pode girar durante o movimento se a área de contato do bico for muito pequena ou se a vedação a vácuo for fraca.
As fábricas devem verificar a orientação dos componentes durante a inspeção do primeiro artigo e após cada recarga do alimentador. Os dados da biblioteca de pacotes devem incluir o tamanho correto do corpo, definição de polaridade, formato de reconhecimento, centro de captação, altura do componente e tolerância de rotação permitida. A imagem real da câmera deve ser verificada antes de ampliar a tolerância.
A direção de carregamento do alimentador deve ser padronizada com instruções claras para o operador. Para componentes polarizados, a equipe de processo deve usar fotos de referência ou desenhos de orientação na linha. A iluminação visual e a calibração da câmera devem ser revisadas quando as marcas forem difíceis de detectar. O objetivo não é simplesmente fazer com que a máquina aceite mais componentes, mas sim tornar o reconhecimento mais confiável.
Após a colocação, a inspeção AOI pode ajudar a verificar a posição do componente, o ângulo de rotação, a polaridade e as peças faltantes antes que os produtos passem para o próximo processo.

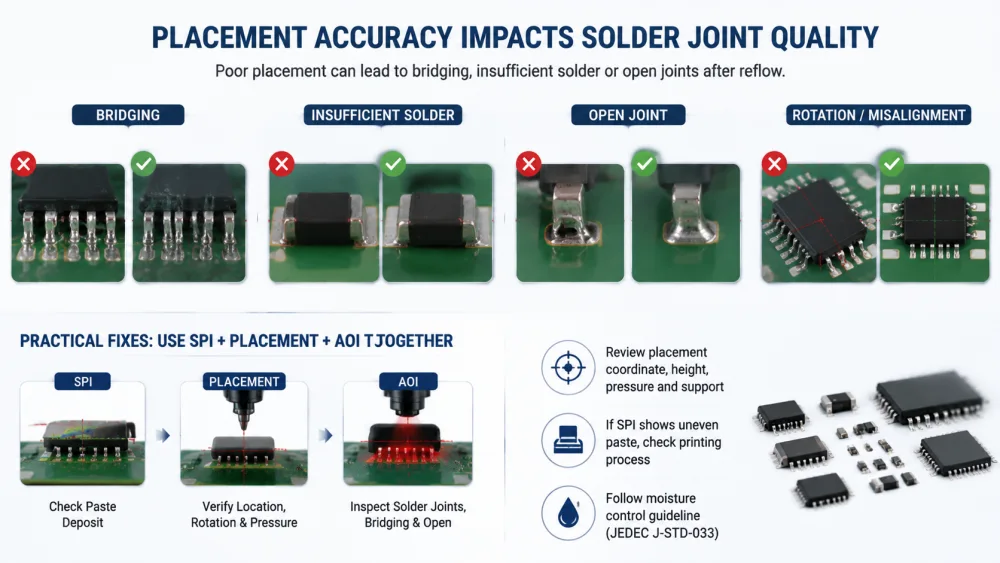

Pontes, solda insuficiente e juntas abertas são frequentemente discutidas como defeitos de soldagem, mas a precisão do posicionamento pode influenciar todos eles. Um componente colocado fora da almofada, inclinado, pressionado muito profundamente ou sobre uma pasta irregular pode criar problemas nas juntas de solda após o refluxo.
Se um componente for deslocado para um lado, a solda pode formar uma ponte no lado aglomerado e tornar-se insuficiente no lado oposto. Se um componente com chumbo for girado ou não estiver alinhado com a almofada, alguns fios podem não molhar adequadamente. Se a força de colocação for muito alta, a pasta de solda poderá ser espremida e aumentar o risco de formação de pontes.
IC de passo fino, QFN, conector e pequenos componentes passivos são especialmente sensíveis. Mesmo quando a máquina de colocação não relata nenhum erro, a junta de solda final pode falhar se o depósito de pasta, o design da almofada e o local de colocação não estiverem alinhados como um sistema.
Os engenheiros devem comparar os dados de SPI, posicionamento e AOI juntos. Se SPI mostrar uma boa colagem, mas AOI mostrar ponte repetida em um componente, a coordenada de posicionamento, a rotação, a altura do componente, a pressão e o suporte devem ser revisados. Se SPI já mostra uma colagem irregular, a causa raiz pode ser a impressão e não o posicionamento.
Para componentes sensíveis à umidade, o armazenamento e o controle da vida útil do piso também são importantes. JEDEC J-STD-033 é uma referência importante para o manuseio de dispositivos sensíveis à umidade/refluxo. Um bom manuseio de materiais não pode corrigir o posicionamento incorreto, mas ajuda a evitar problemas mais amplos de refluxo e confiabilidade.
As soluções mais eficazes para defeitos de montagem SMT seguem um princípio simples: descubra se o defeito segue o componente, alimentador, bocal, cabeçote da máquina, localização PCB, lote de material ou programa. Uma vez que o padrão esteja claro, a correção se torna muito mais fácil.
Para fábricas com problemas repetidos de posicionamento de SMT, revisar a configuração completa da linha de produção de SMT geralmente é mais eficaz do que ajustar um parâmetro da máquina.
Se o mesmo defeito aparecer em um componente em vários PCB, verifique os dados do componente, o alimentador, o bico e a embalagem do material. Se o defeito seguir uma abertura do alimentador, inspecione a calibração do alimentador, o compartimento da fita, a cobertura do caminho da fita e a emenda. Se seguir um bico, verifique o desgaste, a contaminação, o vácuo e a calibração do bico. Se aparecer apenas em uma área PCB, verifique os pinos de suporte, empenamento da placa, dados fiduciais e coordenadas de posicionamento local.
Este método evita ajustes aleatórios. Também ajuda as equipes a evitar alterar muitos parâmetros de uma só vez. Quando muitas alterações são feitas juntas, fica difícil saber qual correção realmente resolveu o problema.
Uma lista de verificação útil de defeitos de posicionamento SMT deve incluir:
Tipo e localização do defeito no PCB.
Pacote de componentes, designador de referência e lote de material.
Slot do alimentador, condição do alimentador e apresentação da fita.
ID do bico, tamanho do bico, limpeza e valor de vácuo.
Cabeçote da máquina, força de posicionamento, altura do captador e configuração de movimento.
Dados de imagem de visão, iluminação, tolerância e biblioteca de pacotes.
PCB suporte, condição de fixação, reconhecimento fiducial e planicidade da placa.
Resultado SPI e AOI antes e depois da correção.
As fábricas devem registrar a causa final confirmada e atualizar o trabalho padrão. Isso transforma a solução de problemas em conhecimento do processo, em vez de repetidos combates a incêndios.

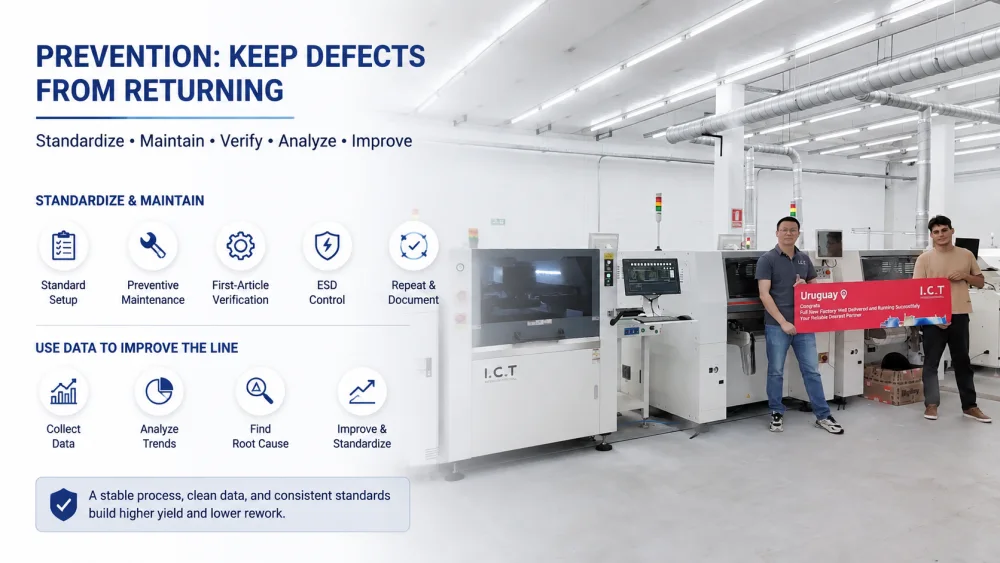

Resolver um defeito é útil, mas prevenir defeitos repetidos é mais valioso. A produção estável de SMT depende de configuração padrão, manutenção preventiva, verificação do primeiro artigo, disciplina do operador e revisão de dados.
A calibração do alimentador, a limpeza dos bicos, a inspeção de vácuo, a calibração da câmera, a configuração do pino de suporte e a inspeção do primeiro artigo devem fazer parte do controle de produção de rotina. Estas verificações não devem depender apenas da experiência individual do operador. Eles devem ser documentados e repetidos na troca de produto, recarga do alimentador e intervalos de manutenção.
O controle ESD também deve ser considerado porque a estática pode afetar o manuseio de pequenos componentes e a estabilidade do captador. A estrutura da ESD Association ANSI/ESD S20.20 é uma referência útil para a construção de um programa de controle de ESD em torno de dispositivos eletrônicos sensíveis.
Os defeitos de posicionamento devem ser revisados por tendência e não apenas por evento individual. Uma fábrica deve comparar a taxa de defeitos por produto, pacote de componentes, máquina, alimentador, bocal, turno e lote de material. Se o problema se repetir, a equipe deverá melhorar a configuração padrão ou a regra de manutenção.
I.C.T apoia fabricantes de eletrônicos com soluções SMT completas , incluindo planejamento de linha SMT, fornecimento de equipamentos, instalação, treinamento, suporte à produção e serviço pós-venda. SMT projetos>>
Para fabricantes que enfrentam defeitos repetidos de colocação, o suporte experiente ao processo pode ajudar a conectar dados da máquina, manuseio de materiais, prática do operador e configuração da linha de produção em um plano de melhoria claro.

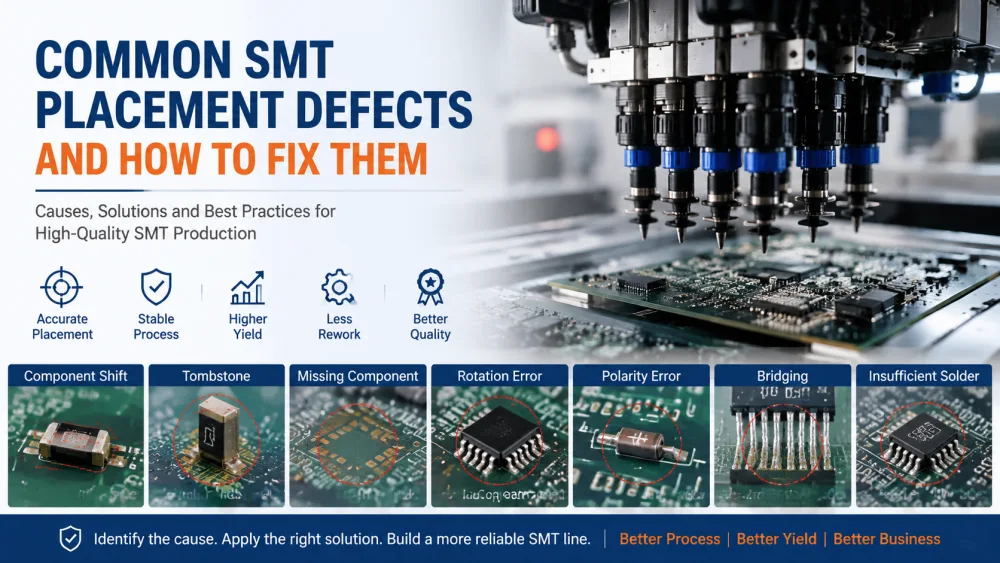

Defeitos comuns de posicionamento SMT incluem deslocamento, inclinação, lápide, componente ausente, componente descartado, erro de rotação, inversão, erro de polaridade, ponte, junta aberta e solda insuficiente.
O melhor método de solução de problemas é identificar primeiro o tipo de defeito e, em seguida, rastrear se ele segue o componente, alimentador, bocal, cabeçote, área PCB, lote de material ou dados do programa.
A apresentação do alimentador, a condição do bico, a estabilidade do vácuo, o reconhecimento de visão, o suporte PCB e os dados de posicionamento são os principais impulsionadores dos problemas de posicionamento de componentes SMT.
Nem todo defeito final da solda é causado pela colocação, mas a precisão da colocação pode influenciar fortemente a ponte, a junta aberta e a solda insuficiente.
A melhoria a longo prazo depende de configuração padrão, manutenção preventiva, inspeção inicial, treinamento do operador e revisão de dados.
Quando uma fábrica trata os defeitos de colocação como evidência de processo, cada defeito se torna mais fácil de resolver e menos provável de retornar. O resultado é melhor rendimento, menos retrabalho, entrega mais estável e maior confiança na linha SMT.
Os defeitos de posicionamento SMT mais comuns incluem deslocamento de componente, inclinação, lápide, componente ausente, componente descartado, rotação errada, componente invertido, erro de polaridade, ponte, junta aberta e solda insuficiente. Alguns defeitos são causados diretamente por problemas de captação e colocação, enquanto outros aparecem após o refluxo porque a colocação, a pasta de solda, o design da almofada ou o equilíbrio de aquecimento não eram estáveis. Os engenheiros devem classificar o defeito primeiro, antes de alterar as configurações da máquina.
O método mais rápido e confiável é verificar se a mudança segue um componente, alimentador, bico, cabeçote da máquina ou localização PCB. Se seguir um alimentador, a indexação do alimentador e a apresentação da fita são as causas prováveis. Se seguir um bico, pode haver desgaste do bico ou vazamento de vácuo. Se aparecer em uma área PCB, o suporte da placa, a condição de fixação ou os dados de coordenadas locais devem ser verificados.
Um componente pode se mover ou ficar defeituoso após o refluxo porque o volume da pasta de solda, o design da almofada, o equilíbrio térmico ou a força de umedecimento mudam durante o aquecimento. Tombstone e alguns defeitos de turno são exemplos comuns. A colocação ainda pode contribuir se o componente estiver ligeiramente descentralizado antes do refluxo. Os engenheiros devem comparar SPI, inspeção de posicionamento, AOI e resultado de refluxo juntos, em vez de observar apenas uma etapa do processo.
A tolerância da visão não deve ser ampliada antes que a causa real seja compreendida. Uma tolerância mais ampla pode reduzir os alarmes, mas pode permitir a passagem de componentes girados, deslocados ou reconhecidos incorretamente. Os engenheiros devem primeiro inspecionar a imagem da câmera, o modo de iluminação, a biblioteca de pacotes, a marca de polaridade, o formato do componente e a estabilidade da captação. O ajuste de tolerância é útil apenas quando o alvo de reconhecimento já é preciso e o risco está controlado.
Uma fábrica deve solicitar suporte ao processo quando os defeitos de posicionamento se repetirem após verificações normais do alimentador, bocal, vácuo, visão e programa. O suporte também é útil durante a introdução de novos produtos, produção de alto mix, instalação de novas linhas ou quando componentes caros geram altos custos de retrabalho. Um fornecedor de soluções profissional SMT pode revisar toda a linha em vez de tratar cada alarme de máquina como um problema isolado.
