| I.C.T Máquina de serigrafia totalmente automática SMT PCB
A máquina de serigrafia I.C.T totalmente automática SMT PCB é uma impressora de estêncil smt automática de alta precisão projetada para montagem de eletrônicos modernos. Ele resolve problemas de colagem manual com automação total, alcançando um ciclo rápido de 7 segundos e máxima repetibilidade. Esta máquina de impressão smt pcb suporta impressão com cola e controla custos por meio de processos eficientes. Integrado com a Indústria 4.0 e MES, ele rastreia dados em tempo real das máquinas para reduzir os tempos de ciclo e melhorar a produção. Ideal para campos de eletrônicos de consumo, automotivo e LED, ele lida com PCBs de 50x50mm a 900x600mm. Calibração automática, pressão ajustável e limpeza de estêncil garantem qualidade. A experiência completa de fábrica da I.C.T torna esta máquina de serigrafia totalmente automática SMT PCB fácil de configurar e operar com segurança.
| Recurso
A máquina de serigrafia totalmente automática SMT PCB usa um rodo de ponte em arco com dois motores de passo para pressão estável. Os trilhos deslizantes duplos mantêm o movimento preciso antes e depois das impressões. O feedback em tempo real ajusta a pressão automaticamente para uma formação de pasta perfeita. A precisão de posicionamento atinge ±0,01 mm, com impressão em ±0,025 mm. O sistema de visão com luzes coaxiais detecta marcas em vários PCBs, como estanho ou cobre. A separação programável controla a velocidade e a distância para vários métodos. Esta configuração suporta execuções de alto volume em aplicações de máquinas de impressão smt pcb, reduzindo defeitos e garantindo depósitos uniformes sempre.
O transporte nesta impressora de estêncil smt automática usa um cinto exclusivo para evitar problemas de travamento PCB. Os acionamentos do motor aceleram com precisão de até 1500 mm/s, com direções flexíveis: esquerda-direita ou direita-esquerda. Grampos laterais e placas de retenção a vácuo firmemente para contato suave com o estêncil. A plataforma se ajusta em três eixos com motores diretos para alinhamento rápido e de alta precisão. Pinos e blocos magnéticos gerenciam empenamento abaixo de 1%. O padrão SMEMA permite fácil conexão de linha. Este sistema lida com espessuras de 0,4 mm a 6 mm, mantendo a máquina de serigrafia totalmente automática SMT PCB com fluxo confiável e rápido.
As opções de limpeza incluem a seco, úmido e a vácuo, além de manual, se necessário. O sistema de pulverização limpa uniformemente de cima para baixo, controlado por software para economizar materiais. O CCD separado e as peças de limpeza facilitam o acesso, com exaustão forte para um vácuo eficaz. A verificação de estêncil opcional usa luz para detectar buracos sujos e limpar automaticamente. Isso evita o acúmulo de pasta na máquina de serigrafia totalmente automática SMT PCB, mantendo a qualidade em longas tiragens. O design de baixa manutenção com peças importadas reduz o tempo de inatividade em linhas movimentadas.
| Especificação
| Modelo | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Tamanho do quadro (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB tamanho (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direção de transporte | Esquerda-direita; Esquerda direita; Esquerda-esquerda; Direito direito | ||
| Sistema de suporte | PIN magnético/tabela para cima para baixo ajustada/bloco de suporte | ||
| Sistema de fixação | Fixação lateral (bocal de vácuo, pressão Z retrátil de automação é opção) | ||
| Cabeça de impressora | Duas cabeças de impressão motorizadas independentes | ||
| Tipo de rodo | Aço inoxidável (padrão), plástico | ||
| Sistema de limpeza | Seco, molhado, vácuo | ||
| Inspeção | Inspeção 2D (Padrão) | ||
| Fonte de energia | CA:220±10%,50/60HZ,3Kw | ||
| Método de controle | Controle de PC | ||
| Dimensão (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modelo | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Tamanho do quadro (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB tamanho (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensão (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| SMT Lista de equipamentos de linha

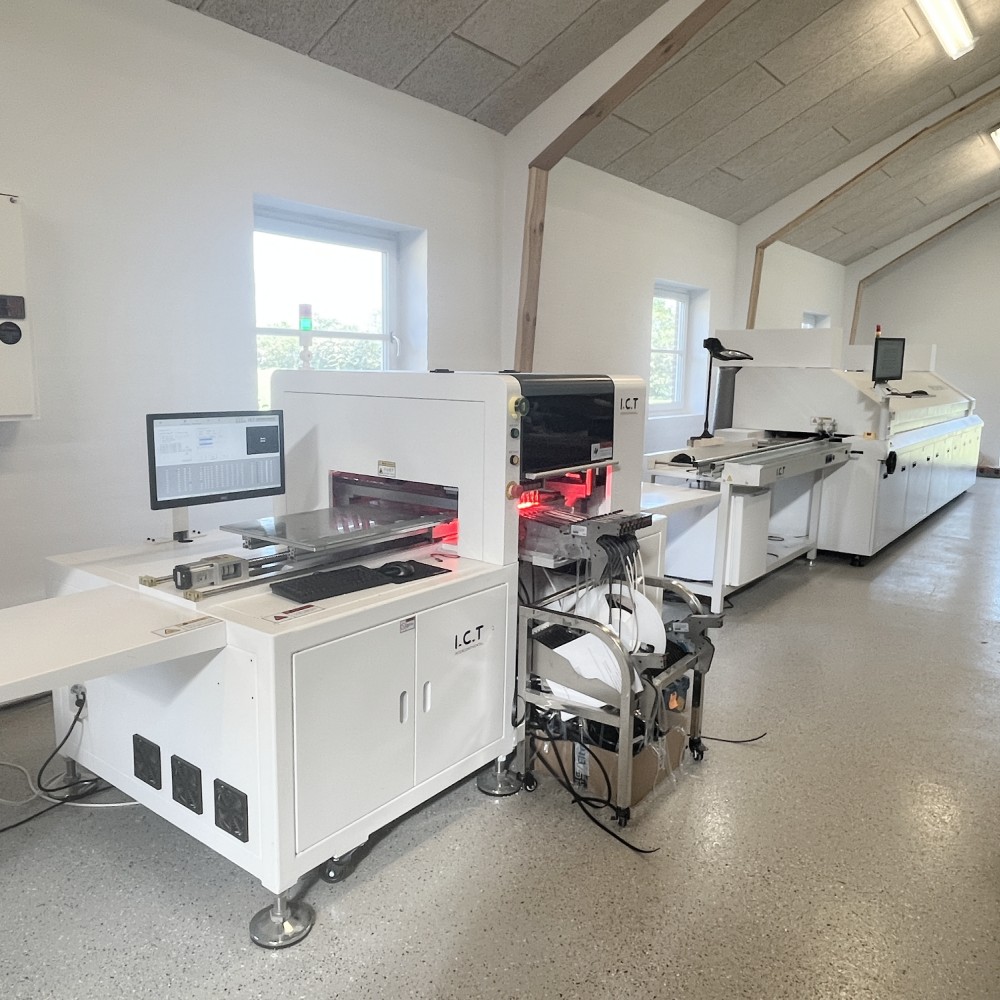

Nossa linha de produção PCBA de alta qualidade apresenta equipamentos avançados para montagem PCB eficiente e precisa. A linha SMT totalmente automatizada inclui um carregador, uma impressora automática para aplicação precisa de pasta de solda, uma máquina pick-and-place para colocação precisa de componentes, um forno de refluxo para soldagem confiável e um sistema AOI para inspeção completa de defeitos. Esta linha de produção PCBA de alta qualidade garante operação suave, alta confiabilidade e montagem SMT de baixo custo, atendendo a diversos requisitos da indústria.
| Finalidade do nome do produto | na linha SMT |
|---|---|
| PCB Loader | Carrega automaticamente PCBs vazios na linha. |
| Impressora de pasta de solda | Imprime pasta de solda em almofadas PCB com precisão. |
| Escolha e coloque a máquina | Monta componentes em PCBs com precisão. |
| Forno de reflexão | Derrete a solda para formar juntas sólidas. |
| AOI Máquina | Inspeciona juntas de solda e defeitos de colocação. |
| SPI Máquina | Verifica a altura e a qualidade da pasta de solda. |
| Equipamento de rastreabilidade | Registra e rastreia dados de produção: Máquina de marcação a laser /Montador de etiquetas/Impressora jato de tinta |
| Vídeo de caso de sucesso do cliente
Em 2025, I.C.T entregou com sucesso uma linha de produção SMT completa e uma linha DIP para uma empresa ODM na Arábia Saudita. Dois engenheiros técnicos experientes viajaram para o local no Oriente Médio para fornecer suporte completo de instalação e treinamento. O vídeo mostra a equipe configurando a máquina de serigrafia totalmente automática SMT PCB junto com outros equipamentos, garantindo uma integração perfeita. Eles orientaram a equipe local durante a operação, solução de problemas e manutenção, cobrindo tudo, desde o carregamento da pasta até os ciclos de limpeza. Esse serviço prático ajudou o cliente a iniciar a produção rapidamente, alcançando altos rendimentos na montagem de eletrônicos de consumo. A experiência dos engenheiros resolveu desafios de configuração no local, construindo confiança e permitindo que a fábrica cumprisse prazos apertados. O compromisso global da I.C.T transformou um projeto complexo em um sucesso tranquilo, comprovando nossa dedicação aos parceiros estrangeiros.
| Suporte de serviço e treinamento
I.C.T fornece serviços ponta a ponta para sua máquina de serigrafia totalmente automática SMT PCB, começando com análise de demanda e planejamento. A instalação no local por especialistas garante uma inicialização rápida, como no nosso projeto saudita. O treinamento inclui operação prática, otimização e segurança para sua equipe. Oferecemos ajuda remota 24 horas por dia, 7 dias por semana e resposta rápida a problemas, além de atualizações como fornecimento de colagem automática ou links SPI. Com 8 escritórios globais, o suporte localizado chega até você em qualquer lugar. Os programas de manutenção prolongam a vida útil da máquina usando peças de qualidade. Esta abordagem completa minimiza riscos, reduz custos e ajuda a construir fábricas eficientes a partir do zero.
| Avaliações de clientes
'Nossos engenheiros elogiaram as soluções rápidas no local do I.C.T durante o treinamento no Oriente Médio.' – Gerente saudita de ODM. 'A impressora automática de estêncil smt oferece impressões perfeitas, aumentando a velocidade da nossa linha.' – Cliente Automotivo, Europa. 'Embalagem segura de equipamentos protegidos durante transporte longo - sem danos.' – LED Fabricante, Ásia. 'Respostas rápidas às dúvidas nos mantiveram dentro do cronograma: ótimos parceiros.' – Empresa de Eletrônicos, EUA. Os clientes valorizam nossos engenheiros qualificados, máquinas confiáveis, transporte cuidadoso e suporte imediato.
| Certificações e Padrões
I.C.T possui CE, RoHS e ISO9001 para atender aos padrões de segurança e ecológicos para a máquina de serigrafia totalmente automática SMT PCB. As patentes cobrem tecnologias importantes, como sistemas de limpeza e transporte. Marcas importadas como Panasonic garantem baixas falhas. Rigorosos testes de fábrica garantem o desempenho. Essas marcas dão confiança em equipamentos duráveis e compatíveis.
| Sobre a empresa I.C.T e nossa fábrica SMT
Fundada em 2012, a I.C.T tem mais de 25 anos em eletrônica, com 89 funcionários e 20 engenheiros em instalações de 12.000 m² em Dongguan. Atendemos mais de 1.600 clientes em 72 países por meio de 8 escritórios. A P&D e a produção internas fornecem soluções SMT completas, crescendo rapidamente por meio de sistemas de qualidade rigorosos. Nós nos concentramos na integridade, no compartilhamento aberto e na integração da Indústria 4.0. Isso oferece suporte a produtos confiáveis, como nossa máquina de impressão smt pcb, com serviço global localizado para o seu sucesso.
