| Detalhes | da especificação |
|---|---|

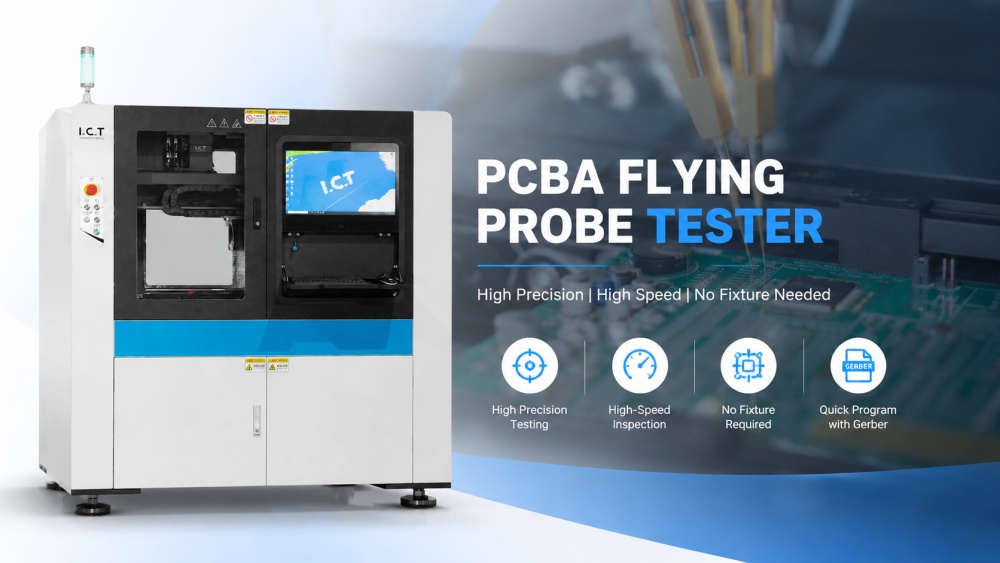

| Modelo | I.C.T-A40 |
| Chip Mínimo | 0201(0,6*0,3mm), Opção: 01005 |
| Sondas | 4 sondas principais, opção: 6 (superior: 4, inferior: 2); 8 (superior: 4, inferior: 4) |
| Driver XYZ | Parafuso de esfera |
| Precisão de posicionamento repetido | ±0,02 mm |
| Força Elástica da Sonda | 120g (padrão) |
| Curso avaliado pela sonda | 1,5mm |
| Espaçamento mínimo entre pinos de componentes | 0,20 mm |
| Painel de contato mínimo | 0,15mm |
| Distância Z | -3mm ~ 53mm |
| Área máxima de teste | 500mm 410mm, Opção: 640mm 600mm |
| Área mínima de teste | 50mm*50mm |
| Liberação superior | 50mm |
| Folga da borda da placa | ≥3mm |
| Grossura | 0,6 mm-6 mm |
| Peso máximo PCB | 5kg, Opção: 10kg |
| PCB Compensação de deformação | Padrão |
| Aceleração XY | Máx.: 3G |
| Aceleração Z | Máx.: 20G |
| Altura de Retorno da Sonda | Programado |
| Profundidade de pressão da sonda | Programado |
| Sonda de pouso suave | Programado |
| Velocidade de teste | Máx. 15 passos/seg. |
| Câmera | 2 câmeras coloridas; Opção: 4 câmeras coloridas |
| Pixel | 12 milhões |
| Sensor de deslocamento a laser | 2 conjuntos; Opção: 4 conjuntos |
| Ferramentas de manutenção | 1 conjunto |
| Sondas | 20 |
| Poder | CA 220 V, 50 Hz, 2,5 KVA (6 sondas: 3,6 KVA, 8 sondas: 4,4 KVA) |
| Temperatura | 25°C±10°C |
| Umidade | 30% - 70% |
| SO | Win10 64 bits Pro, CORE i7+ |
| Modo embutido | Esquerda (direita) para dentro, Direita (esquerda) para fora |
| Modo off-line | Deixado dentro, deixado de fora |
| Altura da Transmissão | 900±20mm |
| Transportador SMT Largura | 50mm 460mm; Opção: 50mm 630mm |
| Dimensão | L1450 W1400 H1450mm |
| Peso | 1200kg |
* I.C.T continua trabalhando em qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| SMT Lista de equipamentos de linha
I.C.T fornece soluções abrangentes de linha de produção SMT que cobrem todo o processo de fabricação de eletrônicos do início ao fim. Nossos sistemas integram manuseio de placas, impressão de pasta de solda, colocação de componentes em alta velocidade, inspeção, soldagem por refluxo e opções flexíveis de remoção de painéis, incluindo a máquina roteadora de remoção de painéis manual PCB para necessidades de produção menores. Apoiamos os clientes com planejamento completo de fábrica, seleção de equipamentos, instalação profissional, treinamento de operadores e otimização contínua. Essa abordagem ponta a ponta ajuda os fabricantes dos setores de smartphones, automotivo, médico e de eletrônicos de consumo a obter maior eficiência, qualidade consistente e forte vantagem competitiva no mercado atual.
| Finalidade do nome do produto | na linha SMT |
|---|---|
| Linha de montagem SMD PCB | Linha de montagem Turnkey Ful-auto SMT |
| SMT carregador de revistas | Carrega automaticamente PCBs vazios na linha. |
| Impressora de pasta de solda | Imprime pasta de solda em almofadas PCB com precisão. |
| SMT máquina de montagem | Monta componentes em PCBs com precisão. |
| BGA forno de refluxo | Derrete a solda para formar juntas sólidas. |
| Vídeo de sucesso do cliente - SMT Instalação de linha em Portugal
Em 2026, a I.C.T entregou e instalou com sucesso uma linha de produção SMT completa para um cliente em Portugal especializado em eletrónica automóvel, especificamente no fabrico de luzes e controladores para automóveis. A linha de produção incluía o Flying Probe Tester, perfeitamente integrado a outros equipamentos SMT, como máquinas pick-and-place e fornos de refluxo. Nossos engenheiros forneceram treinamento e suporte no local, garantindo integração tranquila e desempenho otimizado. O cliente ficou muito satisfeito com a redução do tempo de inatividade e a melhoria da velocidade de produção alcançada através da implementação da nossa solução de testes.
| Suporte de serviço e treinamento
Na I.C.T, fornecemos soluções SMT abrangentes, incluindo a instalação e integração do Flying Probe Tester em toda a sua linha de produção. Nossos engenheiros garantem que todas as máquinas funcionem perfeitamente juntas para máxima eficiência. Oferecemos treinamento aprofundado, incluindo configuração, solução de problemas e manutenção de rotina, garantindo que sua equipe possa operar e otimizar o sistema de maneira eficaz. Com suporte remoto 24 horas por dia, 7 dias por semana, ajudamos a minimizar interrupções na produção e a manter altos padrões operacionais.
| O que nossos clientes dizem
Os clientes valorizam o Flying Probe Tester da I.C.T por sua capacidade de se adaptar rapidamente a vários tipos de PCB sem a necessidade de acessórios adicionais, tornando-o ideal para linhas de produção de vários produtos. A alta velocidade do sistema, o tempo de inatividade mínimo e a detecção precisa de falhas melhoram a eficiência operacional, reduzindo custos e garantindo resultados de alta qualidade. Os clientes frequentemente destacam sua facilidade de integração com outros equipamentos SMT, melhorando ainda mais o fluxo de produção.
| Certificações e Padrões
O I.C.T Flying Probe Tester é totalmente compatível com padrões internacionais como CE, RoHS e ISO9001, garantindo segurança, confiabilidade e conformidade ambiental. Essas certificações demonstram nosso compromisso em fornecer produtos confiáveis e de alta qualidade que atendam aos padrões globais da indústria, garantindo que sua linha de produção SMT opere sem problemas e em conformidade com os regulamentos.
| Sobre I.C.T Empresa e Fábrica
I.C.T é um fornecedor líder de soluções completas de SMT, DIP e revestimento. Com mais de 20 anos de experiência, nos especializamos em projetar e fornecer soluções integradas que otimizam todos os aspectos do seu processo de produção. Da instalação do equipamento ao suporte contínuo, ajudamos os clientes a melhorar a eficiência da produção e a manter a alta qualidade do produto. Nossas soluções foram implementadas em mais de 70 países, fornecendo resultados escalonáveis e confiáveis em todo o setor manufatureiro global.
