Testador de sonda voadora atualizado de I.C.T: precisão confiável para inspeção de PCBA

Ao construir montagens de placas de circuito impresso (PCBAs), testes completos não são negociáveis ​​— e o I.C.T A40 Flying Probe Tester fornece resultados confiáveis ​​sem complicar demais o processo. Esta solução atualizada de teste de sonda voadora reúne controle de movimento suave, cobertura de inspeção versátil e operação fácil de usar para dar suporte a fluxos de trabalho de produção de qualidade.

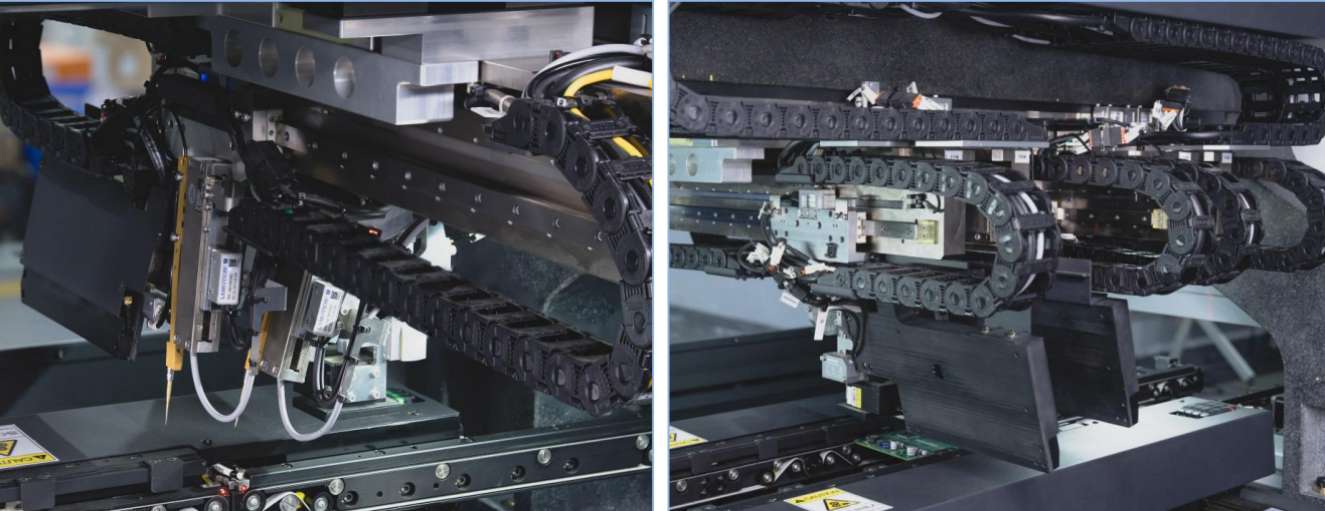

No centro deste sistema está seu avançado sistema de acionamento: vários servomotores independentes, acoplados a parafusos esféricos de alta precisão e uma base de mármore com amortecimento de vibrações, garantem um movimento rápido e preciso da sonda em toda a placa. Essa configuração oferece suporte a testes de alta velocidade de até 1.000 mm/s nos eixos X/Y com resolução de eixo de até 1 μm, proporcionando cobertura confiável mesmo em projetos complexos.

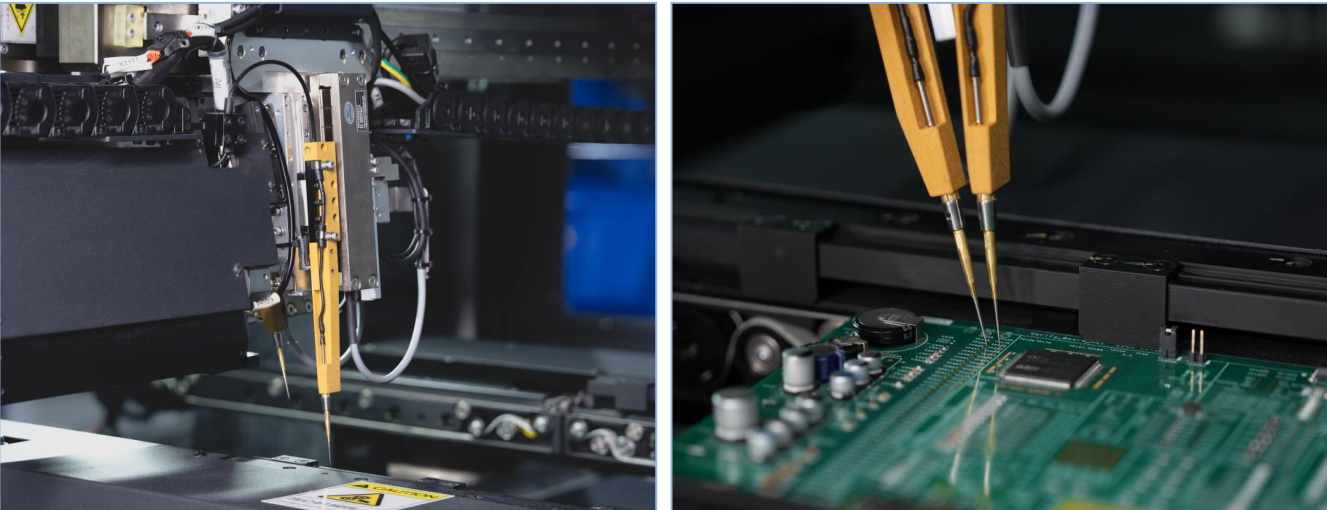

O sistema de sondas de teste foi projetado para oferecer flexibilidade e inspeção detalhada. Quatro sondas voadoras superiores (expansíveis para 6 ou 8) operam de forma independente, usando tecnologia de sonda de pouso suave e pressão de sonda ajustável para proteger almofadas e componentes sensíveis enquanto mantém contato preciso. Essa abordagem não apenas melhora a cobertura dos testes, mas também acelera o planejamento de caminhos para layouts densos.

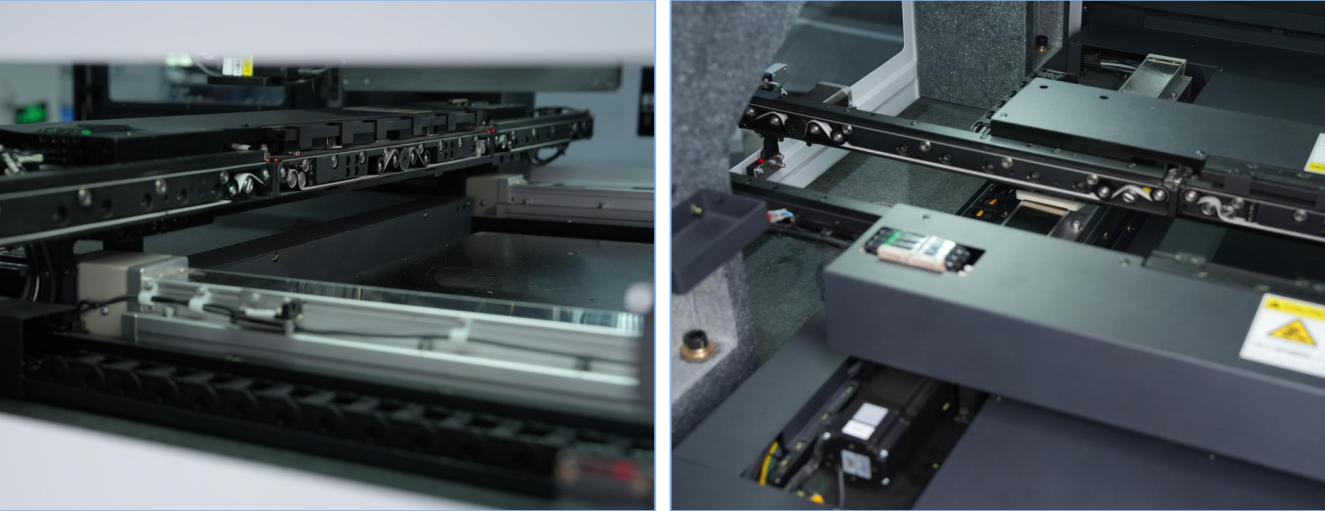

Para suportar o manuseio consistente das placas, a máquina usa um sistema Transportador SMT robusto com uma correia antiestática e sensores de alta precisão. Seja operando em linha com a produção ou em modo de lote off-line, o transportador garante o posicionamento preciso da placa e o movimento suave pela área de teste.

O suporte de software simplifica a configuração: importe arquivos CAD, gere programas de teste automaticamente e analise resultados com relatórios claros, integrando-se até mesmo diretamente com sistemas MES para controle de produção baseado em dados. Com esse equilíbrio entre precisão e flexibilidade, o Flying Probe Tester I.C.T atualizado ajuda os fabricantes a melhorar o controle de qualidade em protótipos, pequenos lotes e execuções de produção com confiança.
