NPM-VF
I.C.T
| Quantidade: | |
|---|---|

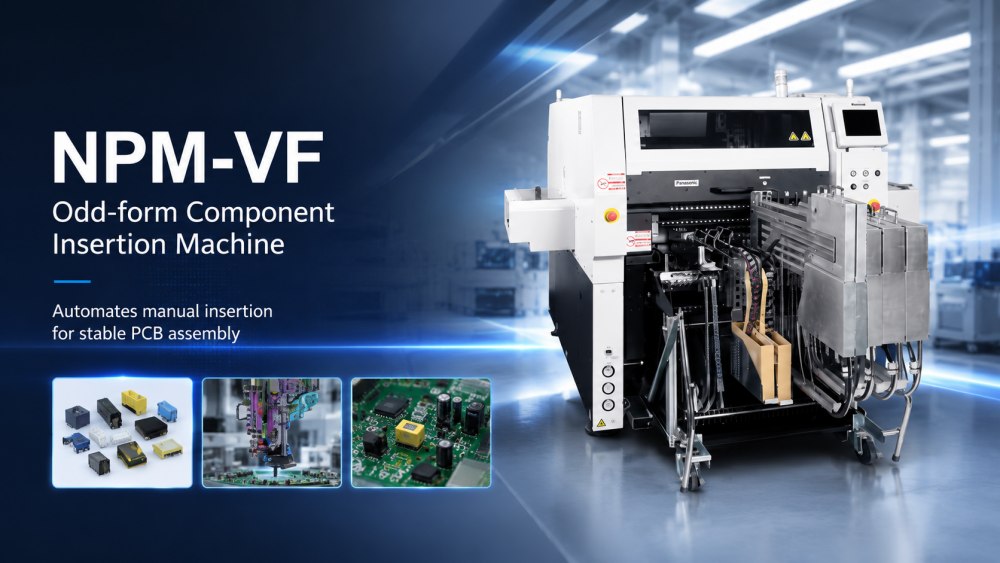

A máquina de inserção de componentes de formato ímpar Panasonic NPM-VF é usada para automatizar a inserção de componentes de formato ímpar em montagens PCB. É adequado para componentes que são difíceis de manusear com posicionamento SMT padrão, como grandes capacitores, transformadores, relés, módulos de potência, conectores, bobinas, interruptores, caixas de blindagem e outras peças especiais. A máquina ajuda a reduzir o trabalho de inserção manual e suporta uma produção mais estável. O NPM-VF também pode suportar componentes de especificação SMT, proporcionando às fábricas mais flexibilidade quando os produtos incluem tipos de componentes mistos. Para clientes que produzem placas de energia, placas de controle industrial, placas de comunicação, eletrônicos automotivos ou eletrônicos de consumo, esta máquina pode ajudar a tornar o processo de montagem mais controlado e menos dependente de trabalho manual.
Automação do processo de inserção de componentes de formato ímpar.
Além disso, as especificações SMT também são suportadas.
Versátil e flexível: diversas configurações de ferramentas de cabeçote e configuração de alimentador de máquina para se adaptar a diferentes tipos de componentes.
Contribuir para redução de mão de obra e produção estável com alta produtividade, flexibilidade, inserção de alta qualidade
| Especificação
| Item de especificação | NPM-VF |
|---|---|
| PCB Dimensões (mm) | Transportador padrão: C 50 mm × L 50 mm a C 510 mm × L 460 mm Opção de transportador de bigorna: C 50 mm × L 50 mm a C 460 mm × L 400 mm |
| Velocidade máxima | Cabeça de 3 estações: Máx. 0,65 s/componente Cabeça de 2 estações: Máx. 0,9 s/componente |
| Componentes aplicáveis | Máx. dimensões: C 130 mm × L 35 mm × A 60 mmou C 150 mm × L 38 mm × A 29 mmMax. massa do componente: 200 g |
| Tipo de ferramenta principal | Cabeçote de 3 estações / cabeçote de 2 estações |
| Tipos de componentes suportados | Grandes capacitores, transformadores, relés, módulos de potência, caixas de blindagem, conectores, bobinas, interruptores, componentes LED, IC, componentes DIP, pequenos transformadores e outros componentes de formato estranho |
| SMT Suporte a componentes | Suporta componentes de especificação SMT |
| Opções de configuração | Unidade de fornecimento fixa, carrinho alimentador, configuração de bandeja |
| Aplicação Principal | Inserção de componentes de formato ímpar, produção mista SMT e DIP, processo automatizado de inserção manual |
| SMT Lista de equipamentos de linha
Uma máquina de inserção de componentes de formato ímpar Panasonic é frequentemente usada dentro de um processo completo de produção SMT e DIP. I.C.T pode fornecer carregador SMT, impressora de estêncil, SPI, SMT montador, forno de refluxo, AOI, linha de inserção DIP, equipamento de inserção de forma ímpar, máquina de solda por onda, máquina de solda seletiva, transportadores PCB, manuseio de NG/OK, equipamento de corte e sistemas de descarga. Para componentes de formato estranho, o processo deve ser planejado cuidadosamente porque o tamanho do componente, o formato do chumbo, o suporte da placa, a força de inserção e o método de soldagem afetam o resultado final. I.C.T ajuda os clientes a combinar a linha de produção completa de acordo com PCB tamanho, tipo de componente, capacidade de produção, necessidades de inspeção e layout de fábrica. Isso torna o NPM-VF mais fácil de conectar com a produção real da fábrica.
| Vídeo de sucesso do cliente
I.C.T apoiou um cliente no Uzbequistão em um grande projeto de fabricação de eletrônicos. A fábrica foi planejada para placas-mãe de computadores, SSDs, produtos relacionados a memória e outros conjuntos eletrônicos. I.C.T juntou-se ao projeto desde o estágio inicial de comunicação e continuou durante a instalação, depuração e testes de produção. A linha SMT incluía uma impressora de estêncil I.C.T-5151, quatro máquinas de colocação SMT, fornos de refluxo da série Lyra, SPI, AOI e PCB sistemas de manuseio. A linha DIP incluía inserção manual, equipamento de inserção de formato ímpar JUKI, soldagem por onda I.C.T-Acrab350 e sistemas de transporte. Durante os testes de produção, o Cliente percebeu que a coordenação de linha completa ajudou a tornar o processo SMT e DIP mais claro, rápido e fácil de gerenciar.
| Suporte de serviço e treinamento
Para um projeto de Máquina de Inserção Panasonic NPM-VF, I.C.T primeiro verifica as reais necessidades de produção do Cliente. Nossa equipe analisa o tamanho do PCB, desenhos dos componentes, tipo de chumbo, direção de inserção, método de alimentação, demanda da bandeja, processo de soldagem, objetivo de saída e disposição do operador. Esta etapa é importante porque a inserção de formas ímpares está intimamente relacionada ao próprio componente. Após a chegada do equipamento, os engenheiros podem oferecer suporte ao posicionamento da linha, verificação da utilidade, configuração do alimentador, preparação do programa, teste de placa de amostra e treinamento do operador. O treinamento é baseado em todo o processo SMT e DIP, para que a equipe do Cliente possa entender como a inserção se conecta com o trabalho anterior de SMT e posterior qualidade de soldagem.
| Feedback do cliente
Os clientes geralmente escolhem uma máquina de inserção automática de formatos ímpares quando a inserção manual se torna lenta, instável ou difícil de controlar. Na produção real, os componentes de formato estranho podem ter diferentes formatos, alturas, pesos e estruturas principais. Se o processo depender muito do trabalho manual, o resultado e a qualidade poderão mudar de turno para turno. I.C.T ajuda os clientes a verificar esses problemas na visão completa da linha. Durante a inicialização, os engenheiros analisam a alimentação dos componentes, a posição de inserção, o suporte PCB, o método de soldagem, o resultado da inspeção e o fluxo de trabalho do operador. Os clientes valorizam esse tipo de suporte porque os ajuda a reduzir o tempo de tentativa e erro. Também oferece à equipe um método mais claro para executar a produção de componentes mistos.
| Certificações e Padrões
I.C.T prepara projetos completos de linha de produção com atenção à segurança, registros de qualidade e detalhes de entrega de exportação. A solução completa de linha SMT e DIP pode suportar documentos comuns, como CE, RoHS, ISO9001 e materiais de patentes relacionados. Antes do envio, nossa equipe verifica as condições da máquina, acessórios, ferramentas de cabeçote, peças relacionadas ao alimentador, bandejas, cabos, arquivos de software, peças de reposição, etiquetas, listas de embalagem e proteção de caixas de madeira para exportação. Para um projeto de máquina de inserção Panasonic PCB, essas verificações são importantes porque a falta de ferramentas ou peças de alimentação pode atrasar a instalação. A embalagem clara e a preparação dos documentos ajudam o Cliente a receber o equipamento com melhores registros e iniciar a configuração de fábrica com menos problemas.
| Sobre I.C.T Empresa e Fábrica
I.C.T oferece suporte a fábricas de eletrônicos que precisam de planejamento completo da linha de produção, não apenas a compra de uma máquina. Nosso trabalho abrange colocação de SMT, inserção DIP, inserção de forma ímpar, soldagem por onda, soldagem seletiva, revestimento, distribuição, inspeção, limpeza e manuseio de PCB. Para clientes que usam soluções SMT e máquinas de inserção de componentes DIP, I.C.T pode ajudar a conectar a seleção da máquina com o design da placa, tipo de componente, método de soldagem, necessidades de inspeção e capacidade de produção. Trabalhamos com mais de 1.700 clientes em mais de 80 países, cobrindo eletrônica de potência, eletrônica automotiva, LED iluminação, dispositivos de comunicação, controle industrial, eletrônicos de consumo e produtos relacionados a computadores. Nossas equipes de engenharia e serviços ajudam os clientes a passar do planejamento da produção para a operação diária estável.
