NPM-DX | Picareta conduzida automática de Panasonic Smt do PWB e máquina do lugar

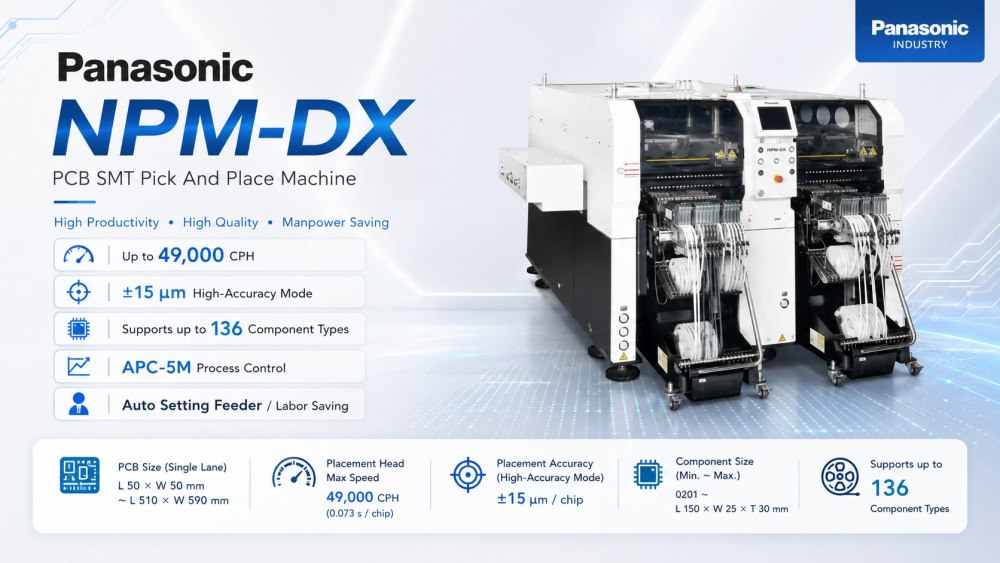

NPM-DX Panasonic PCB SMT Pick and Place Machine

| Plataforma de montagem modular SMT

A máquina de seleção e colocação NPM-DX Panasonic Pcb Smt é uma montadora modular para fábricas que precisam de velocidade, precisão e controle de linha mais fácil. Ela utiliza uma configuração de quatro cabeçotes e quatro carrinhos alimentadores, permitindo que a máquina suporte até 136 tipos diferentes de componentes. Isso o torna útil para produção de alto volume e também para fábricas com muitos modelos PCB. A máquina pode colocar pequenos chips 0201 e componentes maiores, como peças L 120 × W 90 × T 30. No modo de alta precisão, pode atingir precisão de posicionamento de ± 15 μm. Para fabricantes de eletrônicos, esta máquina Pick and Place da Panasonic ajuda a construir um processo SMT mais estável com menos trabalho manual.

| Recursos da máquina Pick and Place da Panasonic

Estrutura de alta produtividade

O NPM-DX foi projetado para melhorar a saída de linha SMT ao mesmo tempo em que oferece suporte a muitos tipos de componentes. Sua estrutura de quatro cabeçotes e quatro carrinhos alimentadores dá às fábricas mais espaço para o planejamento da produção. A velocidade do cabeçote de posicionamento pode chegar a 49.000 CPH, com outro modo de velocidade de 35.000 CPH dependendo do cabeçote e da configuração de produção. Isso ajuda a máquina a suportar trabalhos focados na velocidade e na precisão. Para uma máquina Pick and Place PCB SMT, a produtividade não se trata apenas de movimentação rápida. Também depende da preparação do alimentador, da captação estável, dos dados do processo e do equilíbrio da linha. O NPM-DX oferece à equipe de produção uma base sólida para a fabricação diária SMT.

Colocação de alta precisão

A máquina suporta precisão de posicionamento de ±25 μm por chip e ±15 μm por chip no modo de alta precisão, com base em Cpk ≥ 1. Isso é útil para produtos que precisam de qualidade de montagem estável e menos erros de posicionamento. Na produção de SMT, pequenas mudanças de posicionamento podem afetar a soldagem, os resultados de AOI e a confiabilidade do produto final. A máquina de seleção e colocação NPM-DX Panasonic Pcb Smt ajuda a controlar esse risco, mantendo o posicionamento mais preciso durante a produção. É adequado para placas com pequenos chips, ICs, conectores e componentes mistos. Para fábricas que se preocupam com a qualidade, a precisão não é opcional. É a base de uma produção estável.

Controle de Processo APC-5M

O NPM-DX suporta o controle de processo APC-5M para ajudar a reduzir a variação da produção. O sistema 5M concentra-se em fatores de produção importantes, como humano, máquina, material, método e medição. Isso ajuda a fábrica a monitorar as condições da unidade, encontrar tendências anormais e planejar a manutenção antes que pequenos problemas se tornem problemas maiores. O sistema também pode suportar análises a partir da tela do controlador de processo da linha, ajudando os engenheiros a verificar o status do equipamento com mais clareza. Para uma linha Smt PCB de máquina automática de seleção e colocação, esse controle de processo é útil porque problemas de qualidade podem vir de vários pontos. O APC-5M dá melhor visibilidade à equipe e ajuda a manter a linha mais estável.

Verificação de carga de qualidade

O NPM-DX pode suportar funções de verificação de carga para monitorar a carga de posicionamento dos componentes da matriz. À medida que o número de componentes da matriz aumenta, a carga de colocação torna-se mais importante. Esta função pode medir regularmente a carga de indentação do cabeçote de colocação. Ajuda a visualizar a condição de deslizamento do bico e oferece suporte à manutenção preditiva. Em palavras simples, ajuda a fábrica a saber quando a condição do cabeçote de montagem está mudando, antes que isso cause defeitos de produção. Isto é útil para posicionamento de alta qualidade e estabilidade de linha a longo prazo. Para uma máquina Pick and Place usada em produção exigente, o monitoramento de carga pode ajudar a reduzir riscos ocultos durante a operação diária.

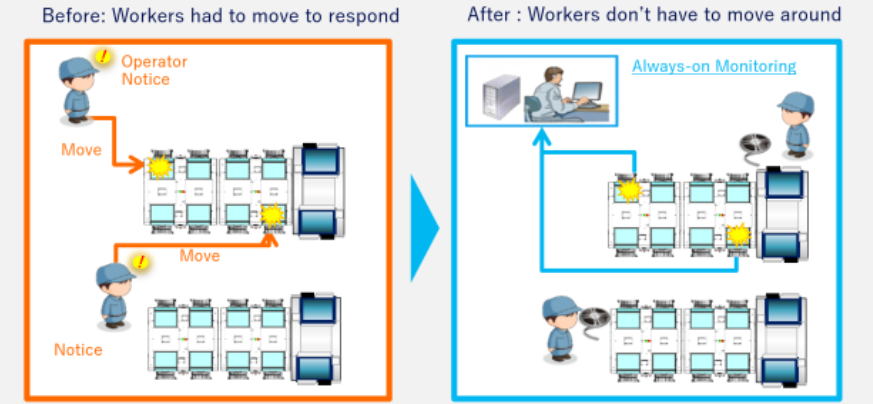

Economia de trabalho sem qualificação

O NPM-DX inclui funções que economizam trabalho, como o alimentador de configuração automática. Isso ajuda a automatizar o trabalho de alimentação de componentes e reduz a carga de trabalho do operador. É útil quando as fábricas enfrentam lotes menores, mais mudanças de produtos ou operadores qualificados limitados. A máquina também pode suportar recuperação remota de erros, permitindo que o trabalho de recuperação seja realizado de um local externo. Isso reduz a necessidade de os operadores se movimentarem pela linha sempre que um erro aparece. Para fábricas que desenvolvem uma produção inteligente SMT, essas funções ajudam a melhorar a eficiência do trabalho. Eles também permitem que os operadores se concentrem mais no fornecimento de materiais, na verificação de qualidade e no planejamento da produção, em vez de apenas reagirem aos alarmes.

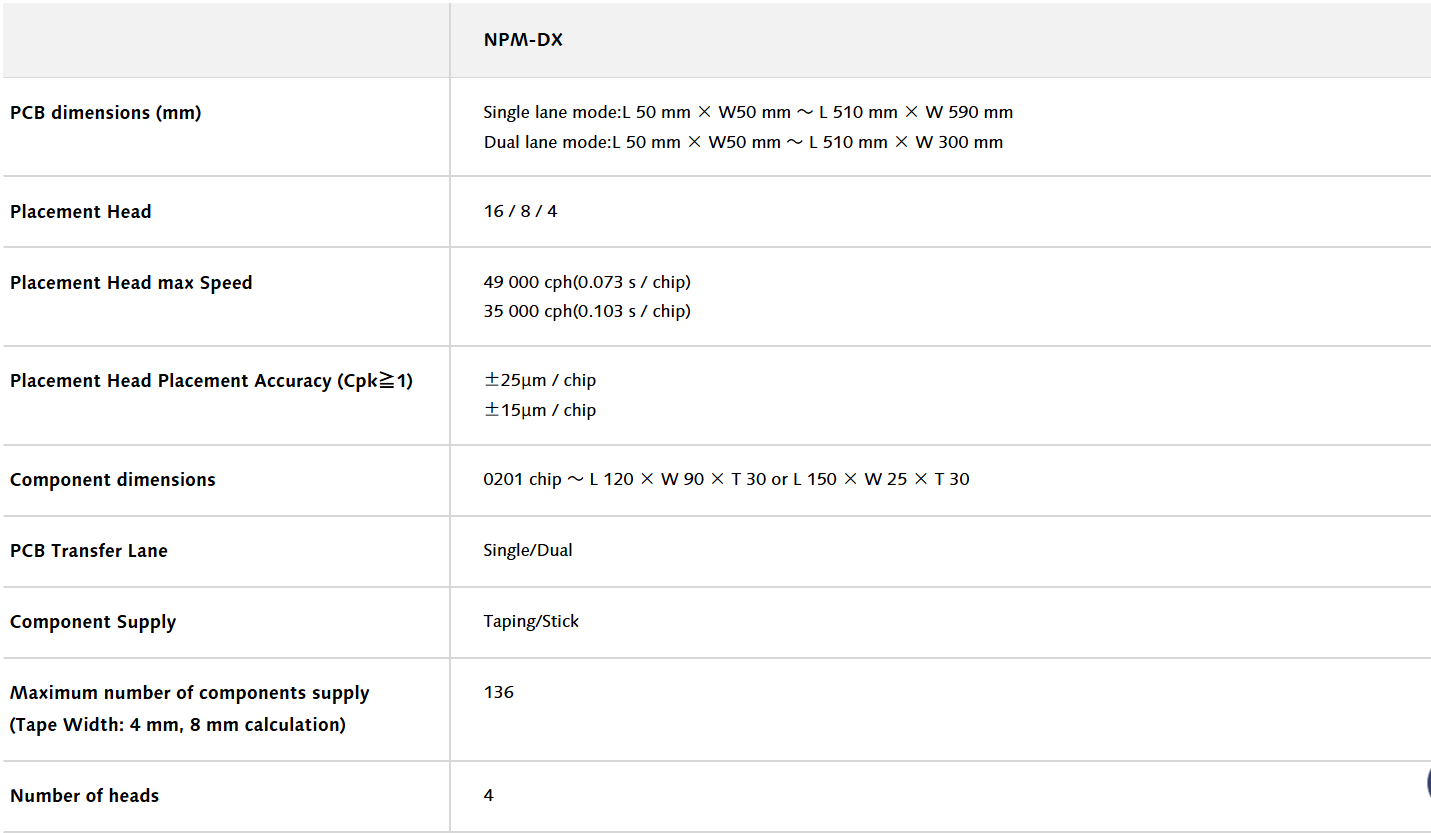

| Especificação

*Valores como velocidade máxima podem variar dependendo das condições de operação.
*Entre em contato com I.C.T para obter detalhes.

| SMT Lista de equipamentos de linha

A máquina NPM-DX Panasonic Pcb Smt Pick And Place pode ser usada com equipamento de produção SMT completo da I.C.T. Uma linha completa pode incluir carregador SMT, impressora de estêncil automática, máquina SPI, transportador PCB, máquina pick and place, forno de refluxo série Lyra, máquina de inspeção AOI, roteador PCB, máquina de limpeza PCBA e descarregador. Essas máquinas conectam o processo SMT principal, desde o carregamento até a impressão, inspeção de colagem, colocação de componentes, soldagem por refluxo, inspeção óptica, separação de placas, limpeza e descarga final. Para produtos como placas LED, placas de controle industrial e eletrônicos de consumo, a linha completa precisa de um bom equilíbrio. Uma boa correspondência de linha ajuda a máquina posicionadora Panasonic a mostrar seu valor real de produção.

| Vídeo de sucesso do cliente

I.C.T apoiou um cliente no Uzbequistão em um grande projeto de fabricação de eletrônicos. O Cliente construiu uma fábrica de placas-mãe de computador, SSDs, produtos relacionados à memória e outros conjuntos eletrônicos. I.C.T juntou-se ao projeto desde a comunicação inicial até a instalação, depuração e testes de produção. A linha SMT incluía uma impressora de estêncil I.C.T-5151, quatro máquinas de colocação SMT, fornos de refluxo da série Lyra, SPI, AOI e PCB sistemas de manuseio. A linha DIP incluía inserção manual, equipamento de inserção de formato ímpar JUKI, soldagem por onda I.C.T-Acrab350 e sistemas de transporte. Após a execução do teste, o cliente compartilhou comentários positivos sobre a resposta do serviço, a qualidade da máquina e o suporte da linha de produção da I.C.T.

| Suporte de serviço e treinamento

I.C.T inicia o planejamento de linha SMT a partir da situação do produto e da fábrica, não a partir de uma lista fixa de máquinas. Nossa equipe verifica o tamanho do PCB, o tipo de componente, a produção desejada, o espaço da oficina, as necessidades do alimentador, os pontos de inspeção e o nível de habilidade do operador. Em seguida, projetamos um plano de linha que conecta impressão, colocação, refluxo, inspeção, PCB manuseio e limpeza de forma prática. Para clientes que fabricam placas LED, placas de controle, placas de computador ou componentes eletrônicos mistos, esse planejamento ajuda a reduzir erros de layout antes do equipamento ser enviado. Uma linha SMT bem planejada é mais fácil de instalar, treinar e melhorar após o início da produção.

| Feedback do cliente

Quando uma linha SMT completa chega à fábrica do Cliente, os engenheiros I.C.T podem ajudar a transformar o equipamento em capacidade real de produção. O trabalho pode incluir posicionamento da máquina, verificação de energia e ar, conexão do transportador, configuração do software, comunicação da linha, produção experimental e confirmação do processo. Os operadores são treinados passo a passo para entender como cada estação afeta a próxima. Isso é importante porque SMT a qualidade é construída em todo o processo, não apenas em uma máquina. A impressão afeta o posicionamento. A colocação afeta o refluxo. O refluxo afeta a inspeção. I.C.T ajuda a equipe do Cliente a ter uma visão completa e iniciar a produção com menos problemas evitáveis.

| Certificações e Padrões

Para projetos de linha SMT completos, I.C.T verifica mais do que a aparência da máquina antes do envio. Revisamos acessórios, peças de reposição, status elétrico, configurações de software, proteção de embalagem e documentos de entrega. Nossas soluções de linha podem suportar requisitos comuns como CE, RoHS, ISO9001 e documentos de patentes relacionados. A embalagem cuidadosa para exportação também faz parte do controle de qualidade porque o equipamento SMT deve lidar com transporte de longa distância. Antes da entrega, o objetivo é simples: garantir que o Cliente receba uma linha completa, protegida e pronta para instalação. Isso reduz a falta de itens, economiza tempo do projeto e proporciona à equipe da fábrica um início mais tranquilo.

| Sobre I.C.T Empresa e Fábrica

I.C.T fornece soluções de fábrica completas para linhas de produção de SMT, DIP, revestimento, distribuição, soldagem, inspeção e PCB manuseio. Temos nossas próprias equipes de P&D, produção, engenharia e serviço, o que nos ajuda a apoiar os clientes desde o projeto da linha até a produção estável. I.C.T atendeu mais de 1.700 clientes em mais de 80 países, cobrindo muitos setores, como eletrônicos de consumo, eletrônicos automotivos, LED, produtos de energia e controle industrial. Nossa fábrica utiliza testes rigorosos e gerenciamento de qualidade antes da entrega. Para clientes que estão construindo uma nova linha SMT ou atualizando uma linha existente, I.C.T pode fornecer correspondência de equipamentos, treinamento técnico, testes de produção e suporte de longo prazo.
