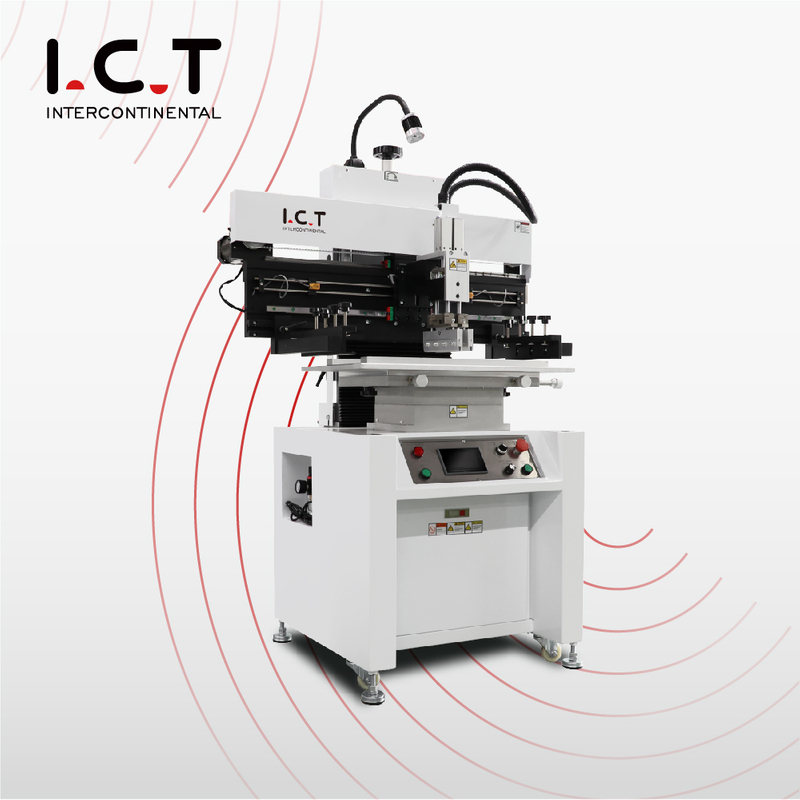

| Impressora estêncil semiautomática confiável para produção SMT
A impressora semiautomática SMT coloca a impressora de estêncil semiautomática na frente da linha SMT. As guias TBI de Taiwan e a velocidade do motor de passo SANYO combinam para manter a pasta estável nas linhas de montagem PCB. O rodo de suspensão e o medidor de precisão definem camadas uniformes para que não haja pontes para os montadores. Bancada modular com dispositivo de alinhamento suporta PCBs simples ou duplos de 0,2-6mm e encaixa SMEMA para passagem direta aos placers. Amigável inglês MMI ensina semiautomático a sincronizar linha UPH. Ciclos de 200 W e 8 segundos ajudam a SMT máquina impressora de estêncil semiautomática a suportar sensor ou LED SMT linhas de produção com baixo consumo de energia.
| Recurso
A configuração do pino e do bloco de suporte permite a posição flexível para diferentes PCBs unilaterais e dupla-face em linhas de produção SMT. O motor de passo importado e o trilho guia de precisão de Taiwan adicionam pasta de solda e ajuste flexível do sensor de limite de operação de limpeza para reduzir as viagens de transporte. Isso torna a impressora de estêncil semiautomática fácil conversão e correção precisa em linhas de montagem PCB para evitar deslocamento de pasta que afeta a precisão do colocador.
A estrutura do rodo de conexão direta com dois cilindros de alta precisão garante uma pressão precisa e estável nos trilhos de posicionamento de deslizamento duplo para que a pasta uniforme reflua. Operação com tela sensível ao toque em inglês O MMI possui interface de ensino e função de navegação para manual semiautomático e totalmente automático. As peças de controle principais adotam marcas importadas de alta qualidade para garantir estabilidade e operabilidade da impressora em linhas SMT. O dispositivo de impressão e alinhamento automático para placas e molduras PCB mantém alta qualidade com menos retrabalho nas linhas de montagem PCB.
| Especificação
| Modelo | P3 | P6 | P12 | P15 |
| Precisão | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm |
| PCB tamanho | 300x350mm | 600x350mm | 1200x350mm | 1500x350mm |
| Tamanho da plataforma | 320x400mm | 700x400mm | 1350x400mm | 1650x400mm |
| estêncil tamanho (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB espessura | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| estêncil Posicionamento | Manual | Manual | Manual | Manual |
| Tempo de ciclo | < 10 seg. | < 10 seg. | < 12 seg. | < 12 seg. |
| Consumo de energia | 200W | 200W | 220W | 220W |
| Fonte de energia | 1 -PH, 220 VCA 50/60 HZ | 1 -PH, 220 VCA 50/60 HZ | 1 -PH, 220 VCA 50/60 HZ | 1 -PH, 220 VCA 50/60 HZ |
| Pressão do ar | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm |
| Velocidade do rodo | 0-200 mm/seg | 0-1200 mm/seg | 0-200 mm/seg | 0-200 mm/seg |
| Dimensão | 850x750x1650mm | 1050x750x1650mm | 1660x750x1650mm | 2100x750x1650mm |
| Peso | 280kg | 300 kg | 356kg | 430kg |
| Comprimento do rodo | 250mm | 250mm | 250mm | 250mm |
| Altura da plataforma | 950mm | 950mm | 950mm | 950mm |
| Opção: O tamanho especial pode ser personalizado | ||||
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| SMT Lista de equipamentos de linha
A linha de produção I.C.T de alta qualidade PCBA apresenta equipamentos avançados para montagem PCB eficiente e precisa. A linha SMT totalmente automatizada inclui um carregador, uma impressora automática para aplicação precisa de pasta de solda, uma máquina pick-and-place para colocação precisa de componentes, um forno de refluxo para soldagem confiável e um sistema AOI para inspeção completa de defeitos. Esta linha de produção PCBA de alta qualidade garante operação suave, alta confiabilidade e montagem SMT de baixo custo, atendendo a diversos requisitos da indústria.
| Finalidade do nome do produto | na linha SMT |
|---|---|
| PCB Loader | Carrega automaticamente PCBs vazios na linha. |
| Impressora de pasta de solda | Imprime pasta de solda em almofadas PCB com precisão. |
| Escolha e coloque a máquina | Monta componentes em PCBs com precisão. |
| Forno de reflexão | Derrete a solda para formar juntas sólidas. |
| AOI Máquina | Inspeciona juntas de solda e defeitos de colocação. |
| SPI Máquina | Verifica a altura e a qualidade da pasta de solda. |
Inspeciona a integridade da junta de solda interna e detecta defeitos ocultos. | |
| SMT Máquina de limpeza | Usado para limpeza de PCBs, estênceis, acessórios, bicos, etc. |
| PCB Máquina de corte | Corte o PCBA no produto final |
| Equipamento de rastreabilidade | Registra e rastreia dados de produção: Máquina de marcação a laser/ Montador de etiquetas /Impressora jato de tinta |
| Estudo de caso de sucesso do cliente – Fábrica da Arábia Saudita LED
Um cliente saudita selecionou a linha SMT completa da I.C.T com impressora de estêncil semiautomática, montador JUKI RS-1R e forno L8 para lâmpadas LED. Nossos engenheiros viajaram para o exterior, para a fábrica de Riyadh, conectaram a impressora aos transportadores SMEMA, calibraram a pasta em placas de 300 mm e ministraram sete dias de treinamento prático sobre fluxo de linha e ajustes. A linha de montagem PCB alcançou produção total imediatamente com posicionamento preciso de alimentação de pasta e zero problemas iniciais de solda. O cliente elogiou a integração externa, as caixas robustas e o treinamento focado que ativaram rapidamente toda a linha de produção SMT.
| Serviço global e suporte de treinamento
I.C.T oferece suporte completo às linhas de produção SMT: projetos SMEMA gratuitos, simulações pré-navio de 48 horas, atracação no local, sessões de operador de 7 a 10 dias, componentes de um ano, diagnóstico remoto contínuo por meio de aplicativos ou vídeo e otimizações periódicas de linha. Nossos 20 engenheiros cobrem 72 países com respostas iniciais em 4 horas e assistência urgente 24 horas por dia, 7 dias por semana. Cada impressora de estêncil semiautomática passa por testes de linha estendidos e verificação completa em nossa fábrica ISO9001 de 12.000 m². Os compradores garantem linhas de montagem eficientes, retorno mais rápido e relacionamentos que avançam juntos.
| Avaliações de clientes
Mais de 1.600 linhas de produção SMT em 72 países dependem de I.C.T. Eles valorizam diagramas precisos para layouts compactos, caixas de exportação robustas para chegadas intactas, treinamento completo que melhora a proficiência da linha, soluções rápidas que eliminam interrupções e avaliações regulares que aumentam o desempenho em 16%. As instalações são atualizadas regularmente, enfatizando o mínimo de rejeições, economia de despesas e fluxos de trabalho fluidos como bases para alianças e conquistas sustentadas.
| Certificações e Padrões
Todos os modelos de impressora estêncil semiautomática possuem CE, RoHS, ISO9001: 2015 e patentes de invenção. Simulações de laboratório interno e inspeções 100% atendem aos requisitos da UE, dos EUA e internacionais para linhas de montagem PCB. Eles validam materiais responsáveis, conexões seguras, operação consistente e vida útil prolongada – proporcionando total confiança para linhas de produção SMT desde a ativação.
| Sobre a I.C.T empresa e nossa fábrica
A I.C.T foi lançada em 2012 e gerencia uma instalação de 12.000 m² em Dongguan com 89 funcionários e 20 engenheiros. Desenvolvemos, fabricamos e inspecionamos todas as unidades através de processos ISO9001. Atendendo mais de 1.600 clientes em 72 regiões, nossa expansão decorre de equipamentos confiáveis, preços competitivos e suporte persistente. Oito locais em todo o mundo e grupos regionais oferecem ajuda rápida e especializada.
