| SMT Visão geral da impressora automática de pasta de solda
Impressora SMT estêncil automática eficiente para linhas SMT modernas
A impressora automática de pasta de solda SMT da I.C.T oferece automação avançada para aplicação precisa de pasta de solda em processos SMT. Esta impressora PCB de alta precisão estêncil apresenta um ciclo de impressão de 7 segundos, repetibilidade de posicionamento de ± 0,01 mm e precisão de ± 0,025 mm. Inclui calibração automática PCB, ajuste de pressão do rodo, impressão e limpeza de estêncil para minimizar erros e custos. Usando componentes de ponta, como servomotores Panasonic e guias Rexroth, ele suporta impressão com cola e Indústria 4.0/MES para troca de dados. Adequado para eletrônicos, automotivo, LED e muito mais, esta máquina impressora PCB Smt estêncil se conecta via SMEMA para linhas contínuas. O controle de qualidade e o serviço mundial da I.C.T ajudam a dimensionar as operações, melhorando os rendimentos e reduzindo o desperdício em qualquer configuração da impressora Smt Paste.
| Recurso
A cabeça de suspensão da ponte em arco com motores de passo duplos controla os rodos de forma independente para pressão uniforme (0-15kg) e velocidade (10-200mm/seg). A precisão atinge ±0,025mm, com ângulos de 45°/55°/60° para solda ou cola. O feedback em tempo real equilibra a pressão para formar formatos de pasta ideais, evitando pontes ou faltas. A separação programável levanta o rodo, o estêncil e o PCB suavemente. Este núcleo da impressora automática de pasta de solda SMT lida com peças de passo fino, reduz o desperdício de pasta e garante resultados consistentes em aplicações de impressora automática SMT estêncil de alta demanda.
Os transportadores de correia movem-se até 1500 mm/s com precisão do motor para evitar atolamentos. Grampos laterais, bicos de vácuo e placas seguras de pressão Z opcionais para contato perfeito com o estêncil. Altura ajustada em 900±20mm, com direções flexíveis. Pinos magnéticos e mesas ajustáveis gerenciam empenamento <1%. A troca de produto leva menos de 5 minutos. Rolamentos NSK duráveis e guias IKO reduzem o tempo de inatividade. Este sistema na impressora PCB de alta precisão estêncil suporta fluxo suave em linhas completas da máquina de impressora PCB Smt estêncil.
As opções incluem limpeza a seco, úmida, a vácuo ou manual, com CCD isolado para segurança. Mesmo o spray distribui álcool de cima para baixo, o software limita o uso para economizar recursos. O poderoso motor de exaustão mantém um vácuo forte. A limpeza automática após as impressões limpa os furos rapidamente. Este recurso mantém a impressora Smt Paste operacional por mais tempo, evitando defeitos e suportando execuções prolongadas em qualquer ambiente de impressora automática SMT estêncil.
| Especificação
| Modelo | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Tamanho do quadro (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB tamanho (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direção de transporte | Esquerda-direita; Esquerda direita; Esquerda-esquerda; Direito direito | ||
| Sistema de suporte | PIN magnético/tabela para cima para baixo ajustada/bloco de suporte | ||
| Sistema de fixação | Fixação lateral (bocal de vácuo, pressão Z retrátil de automação é opção) | ||
| Cabeça de impressora | Duas cabeças de impressão motorizadas independentes | ||
| Tipo de rodo | Aço inoxidável (padrão), plástico | ||
| Sistema de limpeza | Seco, molhado, vácuo | ||
| Inspeção | Inspeção 2D (Padrão) | ||
| Fonte de energia | CA:220±10%,50/60HZ,3Kw | ||
| Método de controle | Controle de PC | ||
| Dimensão (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modelo | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Tamanho do quadro (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB tamanho (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensão (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T continua trabalhando com qualidade e desempenho, especificações e aparência podem ser atualizadas sem aviso prévio.
| SMT Lista de equipamentos de linha

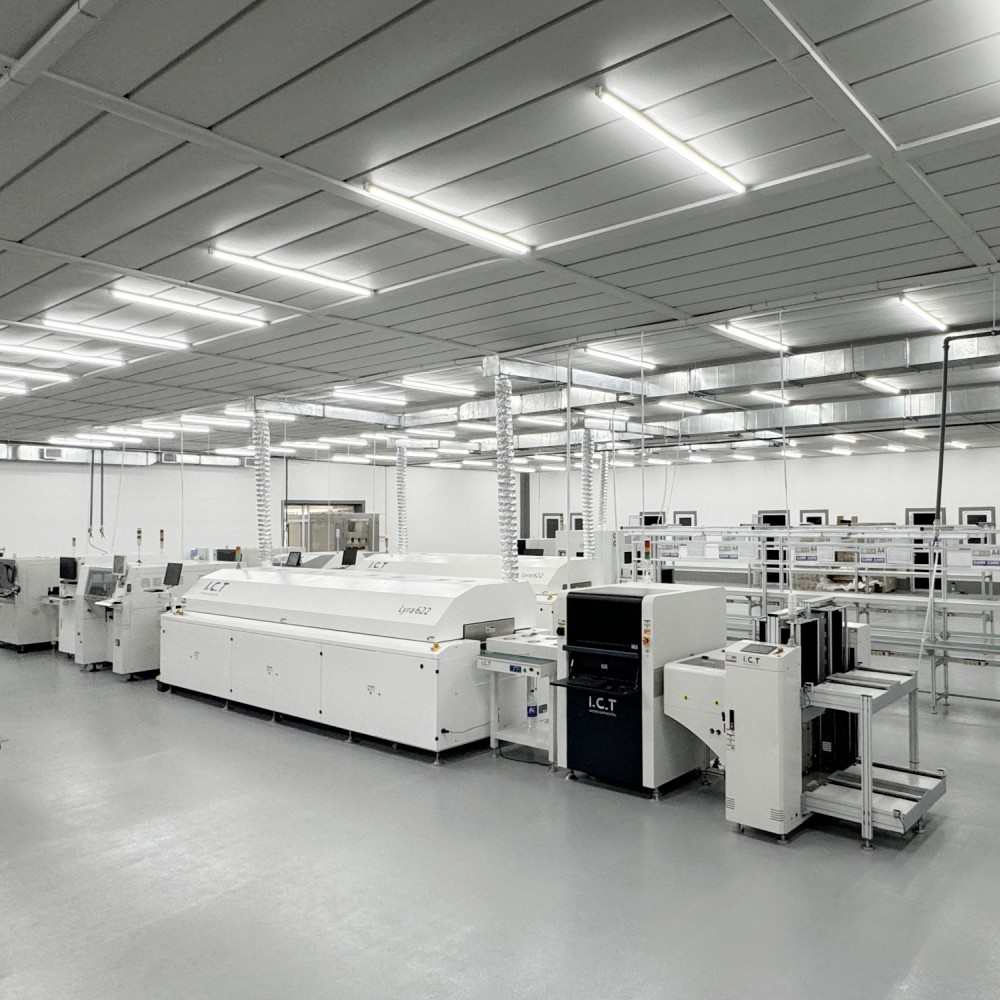

Nossa linha de produção PCBA de alta qualidade apresenta equipamentos avançados para montagem PCB eficiente e precisa. A linha SMT totalmente automatizada inclui um carregador, uma impressora automática para aplicação precisa de pasta de solda, uma máquina pick-and-place para colocação precisa de componentes, um forno de refluxo para soldagem confiável e um sistema AOI para inspeção completa de defeitos. Esta linha de produção PCBA de alta qualidade garante operação suave, alta confiabilidade e montagem SMT de baixo custo, atendendo a diversos requisitos da indústria.
| Finalidade do nome do produto | na linha SMT |
|---|---|
| PCB Loader | Carrega automaticamente PCBs vazios na linha. |
| Impressora de pasta de solda | Imprime pasta de solda em almofadas PCB com precisão. |
| Escolha e coloque a máquina | Monta componentes em PCBs com precisão. |
| Forno de reflexão | Derrete a solda para formar juntas sólidas. |
| AOI Máquina | Inspeciona juntas de solda e defeitos de colocação. |
| SPI Máquina | Verifica a altura e a qualidade da pasta de solda. |
| Equipamento de rastreabilidade | Registra e rastreia dados de produção: Máquina de marcação a laser /Montador de etiquetas/Impressora jato de tinta |
| Vídeo de sucesso do cliente
Os engenheiros da I.C.T viajaram para a América do Norte para implantar duas linhas SMT completas para um fabricante de dispositivos de beleza. Equipamento coberto com marcadores a laser, SMT Impressora automática de pasta de solda com SPI, montadores Panasonic, fornos de refluxo Heller, sistemas AOI, transportadores, PCBA arruelas e unidades de armazenamento de pasta de solda. Lidamos com instalação completa, alinhamento, integração de software e otimização, apesar dos desafios. O treinamento prático capacitou a equipe local e soluções rápidas garantiram uma inicialização tranquila. As linhas atingiram 99% de tempo de atividade e passaram nos testes de aceitação antes do previsto. O cliente agora fornece aos mercados globais produtos de alta qualidade. Este case mostra a força da I.C.T em projetos internacionais, fornecendo soluções ponta a ponta para uma produção eficiente e escalável.
| Suporte de serviço e treinamento
Programas de treinamento e suporte de serviço completo
I.C.T oferece assistência completa para sua impressora automática de pasta de solda SMT, desde a avaliação das necessidades e projeto da linha até a instalação. Nossos especialistas globais gerenciam a configuração, o comissionamento e a conexão com outras máquinas no local. O treinamento abrange operação, manutenção, diagnóstico de falhas e ligação MES/Indústria 4.0, ministrado pessoalmente ou online. Com oito filiais, oferecemos ajuda remota 24 horas por dia, 7 dias por semana, estoque de peças e verificações regulares para manter o desempenho máximo. Nós nos concentramos em ajustes de processos, atualizações e economia de custos. Confie na I.C.T para um crescimento sem riscos, transformando sua fábrica em uma operação inteligente e de alto rendimento com esta impressora automática SMT estêncil.
| Avaliações de clientes
Os clientes valorizam a experiência e a confiabilidade da I.C.T. 'Os engenheiros resolveram nossos problemas com impressoras rapidamente e treinaram nossa equipe com habilidade', afirma uma empresa automotiva. Um fabricante de produtos de beleza norte-americano observa: 'A impressora PCB de alta precisão estêncil oferece impressões perfeitas com o mínimo de desperdício.' O envio é aclamado: 'O equipamento chegou sem danos graças à embalagem resistente.'
| Certificações e Padrões
I.C.T mantém CE para segurança, RoHS para eco-materiais e ISO9001 para sistemas de qualidade. As patentes cobrem controles de impressão, tecnologia de limpeza e designs de transporte. Isso garante que a impressora automática de pasta de solda SMT atenda aos padrões globais em todos os aspectos.
| Sobre a empresa I.C.T e nossa fábrica SMT
Desde 2012, I.C.T cresceu com 89 funcionários, 20 engenheiros e 12.000 m² em Dongguan. Oito filiais atendem mais de 1.600 clientes em 72 países. Lidamos com pesquisa e desenvolvimento, produção e testes rigorosos, como execuções de 48 horas sob ISO9001. O capital de US$ 30 milhões alimenta nossa integridade, simplicidade, abertura, coordenação e compartilhamento. O alcance global com serviço local ajuda a construir ou aprimorar linhas SMT do zero até a escala total. Nossa rápida expansão vem de soluções inovadoras e completas, confiáveis em todo o mundo.
