AM100 | Panasonic SMT Máquina de coleta e colocação automática barata PCB

compartilhar com:

AM100 | Panasonic SMT Máquina de coleta e colocação automática barata PCB

Posicionamento PCB flexível para produção SMT consciente dos custos.

um. Cabeça de 14 bicos equilibra velocidade e flexibilidade
b. Suporta velocidade de montagem de até 35.800 CPH
c. Lida com montagem PCB padrão e longa
d. Suporta até 160 posições de alimentador
e. Adequado para muitos locais de produção SMT
f. Opções flexíveis de configuração da unidade de fornecimento
g. I.C.T suporta projetos de linha SMT completos

Modelo:
AM100
Marca do Produto:
I.C.T

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

AM100 | Panasonic SMT Máquina de coleta e colocação automática barata PCB

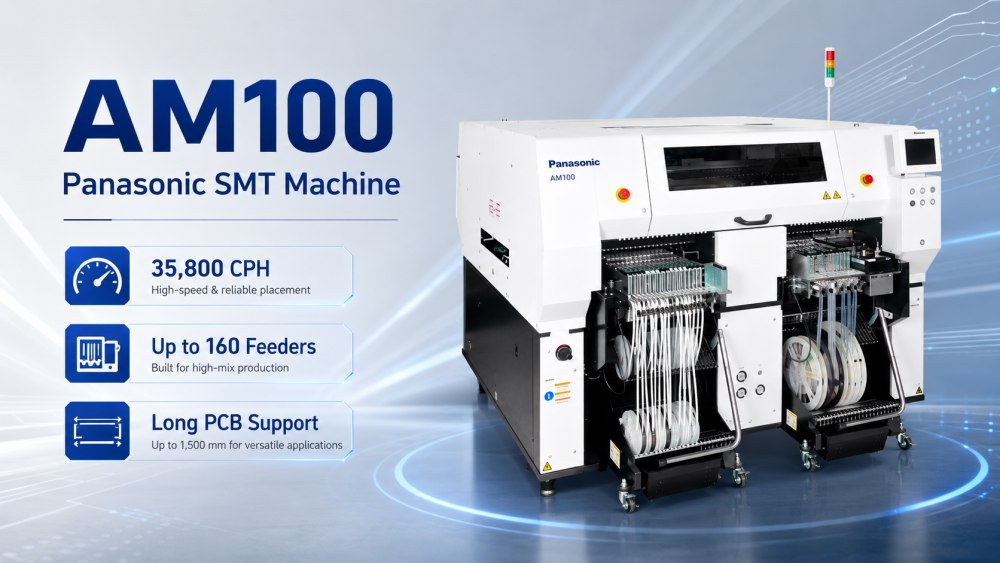

Máquina automática de coleta e colocação PCB

| Máquina AM100 Panasonic SMT

A máquina pick and place automática AM100 PCB é uma montadora modular SMT projetada para fábricas que precisam de produtividade prática e produção flexível. É adequado para montagem PCB em iluminação LED, eletrônica de potência, controle industrial, produtos de comunicação, eletrônicos de consumo e aplicações PCB longas. A máquina usa um cabeçote de 14 bicos para equilibrar a velocidade de colocação e a versatilidade dos componentes. Sua velocidade máxima pode chegar a 35.800 CPH, com precisão de posicionamento de ±40 μm por chip. AM100 suporta tamanhos PCB padrão de até L515 × W460 mm e tamanhos longos PCB de até L1500 × W460 mm. Para clientes que procuram uma máquina pick and place barata da Panasonic com capacidade de produção útil, o AM100 é uma opção forte.

| Recursos da máquina Pick and Place da Panasonic

Solução de uma máquina para atender a diversos requisitos em vários locais de montagem
Equipado com cabeçote de 14 bicos que equilibra produtividade e versatilidade
Apoio à produção em diversas indústrias através de seções de fornecimento de componentes de grande capacidade e grandes e longas PCB
Ampla gama de configurações e opções de máquinas

| Especificação

Especificação Item	AM100
PCB Dimensões (mm)	Especificação padrão: C 50 mm × L 50 mm a C 515 mm × L 460 mmLong PCB Especificação: C 50 mm × L 50 mm a C 1500 mm × L 460 mm
Velocidade máxima da cabeça de posicionamento	35.800 CPH0.1006 s/chip
Precisão de posicionamento da cabeça de posicionamento (Cpk ≥ 1)	±40 μm/chip
Dimensões do Componente	Chip 0402 ~ L 120 × L 90 × T 28 ou L 150 × L 25 × T 28
Número máximo de fornecimento de componentes	160
Cálculo da largura da fita	4mm, 8mm

| SMT Lista de equipamentos de linha

Uma máquina AM100 Panasonic SMT deve ser usada com o equipamento de linha SMT correto. I.C.T pode fornecer SMT carregador, impressora de estêncil automática, SPI máquina de inspeção, PCB transportador, SMT PCB Pick And Place Machine, forno de refluxo, AOI máquina de inspeção, PCB roteador, PCBA máquina de limpeza e descarregador. Para produção longa, a linha também pode precisar de manuseio especial de placas, transportadores mais longos, suporte de impressora adequado e correspondência correta do forno de refluxo. Cada estação afeta o resultado final da montagem. A impressão estável ajuda o montador a posicionar as peças corretamente. Um bom posicionamento ajuda a refluir e AOI a obter melhores resultados. I.C.T ajuda os clientes a combinar a linha por PCB tamanho, meta de produção, demanda do alimentador e layout da fábrica.

| Vídeo de sucesso do cliente

I.C.T deu suporte a um cliente no Uzbequistão para uma grande fábrica de produtos eletrônicos. O Cliente planejava produzir placas-mãe de computador, SSDs, produtos relacionados à memória e outros conjuntos eletrônicos. I.C.T juntou-se ao projeto desde o início da comunicação técnica e continuou durante a instalação, depuração e testes de produção. A linha SMT incluía uma impressora de estêncil I.C.T-5151, quatro máquinas de colocação SMT, fornos de refluxo da série Lyra, SPI, AOI e PCB sistemas de manuseio. A linha DIP incluía inserção manual, equipamento de inserção de formato ímpar JUKI, soldagem por onda I.C.T-Acrab350 e sistemas de transporte. Após o teste, o Cliente reconheceu o planejamento de linha completo, a resposta rápida, o suporte de treinamento e o serviço prático de engenharia da I.C.T.

| Suporte de serviço e treinamento

Para um projeto de Máquina Pick And Place Automática, I.C.T primeiro verifica as reais necessidades de produção do Cliente. Nossa equipe analisa PCB comprimento, pacote de componentes, quantidade de alimentador, uso de bandeja, capacidade alvo, espaço de oficina, processo de inspeção e experiência do operador. Isto é importante para o AM100 porque ele pode suportar diferentes configurações de unidades de fornecimento e produção longa PCB. Após a entrega, os engenheiros do I.C.T podem ajudar com posicionamento da máquina, conexão de linha, verificação de utilidade, preparação de programa e teste de placa de teste. O treinamento é baseado no processo SMT completo. Os operadores aprendem como impressão, posicionamento, refluxo, manuseio de AOI e PCB funcionam juntos, para que a equipe da fábrica possa gerenciar a produção diária com etapas mais claras.

| Feedback do cliente

Os clientes escolhem a montadora automática Panasonic AM100 porque muitas vezes precisam de uma máquina para cobrir diferentes tarefas de produção. Algumas fábricas precisam de mais capacidade de alimentação. Alguns precisam de suporte PCB longo. Alguns precisam de melhor flexibilidade de transição. Durante projetos no exterior, I.C.T ajuda os clientes a verificar todo o processo em vez de apenas verificar o montador. Se surgir um problema de produção, nossos engenheiros poderão revisar a impressão da pasta de solda, a configuração do alimentador, o programa de montagem, o perfil de refluxo, o resultado AOI ou a transferência da placa. Os clientes valorizam esse suporte prático porque os ajuda a encontrar a causa real com mais rapidez. Também ajuda os operadores locais a criar confiança durante a primeira fase de produção.

| Certificações e Padrões

I.C.T prepara projetos de linha completa SMT tendo em mente os requisitos de qualidade, segurança e entrega de exportação. A solução completa da linha de produção pode suportar documentos comuns como CE, RoHS, ISO9001 e materiais de patentes relacionados. Antes do envio, nossa equipe verifica as condições do equipamento, acessórios, peças de reposição, itens relacionados ao alimentador, cabos, arquivos de software, listas de embalagem, etiquetas de advertência e proteção da caixa de madeira. Para um projeto de máquina de seleção e colocação de montagem PCB, esta etapa de verificação é útil porque a linha pode incluir muitas peças pequenas e itens de conexão. A preparação cuidadosa ajuda a reduzir a falta de acessórios, danos no transporte e atrasos na instalação. Também fornece ao Cliente registros mais claros antes da configuração de fábrica.

| Sobre I.C.T Empresa e Fábrica

I.C.T fornece soluções de linha de produção para fabricantes de eletrônicos que precisam de equipamentos confiáveis de SMT, DIP, revestimento, distribuição, soldagem, inspeção, limpeza e manuseio de PCB. Para projetos AM100, nosso trabalho pode incluir seleção de equipamentos, layout de linha, correspondência de processos, verificação de entrega, orientação de instalação, treinamento de operadores e suporte técnico de longo prazo. I.C.T trabalhou com mais de 1.700 clientes em mais de 80 países. Esses projetos incluem iluminação, eletrônica automotiva, fontes de alimentação, produtos de comunicação, placas de controle industrial, eletrônicos de consumo e fabricação relacionada a computadores. Nossa equipe se concentra em ajudar os clientes a conectar máquinas com necessidades reais de produção, para que a linha possa passar do planejamento à operação diária estável.

PERGUNTAS FREQUENTES:

P: O que é uma máquina pick-and-place em PCB?

No domínio da montagem de PCB (placa de circuito impresso), uma máquina pick-and-place é um dispositivo automatizado projetado para a tarefa precisa de pegar componentes eletrônicos e posicioná-los com precisão na superfície do PCB. Essas máquinas são um componente vital do processo da Tecnologia de Montagem em Superfície (SMT), facilitando o posicionamento preciso de componentes como resistores, capacitores e circuitos integrados no PCB.

P: Qual marca de máquina pick-and-place é SMT?

O termo 'SMT' (Surface Mount Technology) refere-se ao processo de fabricação em si e não está associado a uma marca específica de máquina pick-and-place. Vários fabricantes bem estabelecidos produzem máquinas pick-and-place para montagem SMT. Algumas marcas notáveis neste campo incluem Yamaha, JUKI, Siemens, Panasonic, Mycronic e Assembleon (agora parte da Kulicke & Soffa). Esses fabricantes oferecem uma variedade de modelos de máquinas pick-and-place, cada um com capacidades e recursos exclusivos.

P: Quão precisas são as máquinas pick-and-place?

A precisão das máquinas pick-and-place varia dependendo do modelo e fabricante específicos. As modernas máquinas pick-and-place são projetadas para oferecer altos níveis de precisão, normalmente na faixa de 20 a 50 micrômetros (μm). Essa precisão notável garante que os componentes sejam posicionados com precisão meticulosa nos PCBs, atendendo aos rigorosos padrões de qualidade exigidos pela indústria de fabricação de eletrônicos.

P: Qual é a função de uma máquina pick-and-place?

A principal função de uma máquina pick-and-place na montagem PCB é automatizar e otimizar o processo de colocação precisa de componentes eletrônicos, comumente conhecidos como dispositivos de montagem em superfície (SMDs), em uma placa de circuito impresso (PCB). Essas máquinas desempenham um papel fundamental na obtenção de montagem eficiente, de alta velocidade e consistente de circuitos eletrônicos. Eles são fundamentais para garantir que os componentes sejam colocados precisamente de acordo com o projeto PCB, aumentando assim a eficiência da produção e mantendo um controle de qualidade rigoroso na produção de dispositivos eletrônicos.
